Als Funkamateur stehst du oft vor der Herausforderung, dein Funkgerät sicher und effektiv zu testen oder zu betreiben, ohne dabei die Umgebung zu stören oder unnötige Risiken einzugehen. Eine Dummy Load, auch künstliche Antenne genannt, ist hierfür ein unverzichtbares Werkzeug, das dir ermöglicht, Messungen vorzunehmen, Geräte einzustellen und deine Funkausrüstung in verschiedenen Szenarien zu testen, ohne tatsächlich elektromagnetische Wellen auszusenden.
Das sind die beliebtesten Dummy Last Produkte
Was ist eine Dummy Load und warum benötigst du sie?
Eine Dummy Load ist ein elektronisches Bauteil, das dazu dient, die Energie eines Funksenders zu absorbieren, anstatt sie als elektromagnetische Wellen abzustrahlen. Sie simuliert die Eigenschaften einer Antenne mit einem bestimmten Wellenwiderstand (typischerweise 50 Ohm im Amateurfunkbereich), ohne jedoch die charakteristischen Strahlungseffekte einer echten Antenne zu erzeugen. Für dich als Funkamateur ist sie unerlässlich für eine Vielzahl von Anwendungen, die von der Kalibrierung deines Senders bis hin zum sicheren Betrieb in schlecht abgeschirmten Umgebungen reichen.
Die Kernfunktionen einer Dummy Load für Funkamateure
Die Hauptaufgabe einer Dummy Load ist die Last an den Ausgang deines Senders anzulegen, um die Leistung zu messen und die korrekte Funktion des Geräts zu überprüfen. Dabei absorbiert sie die abgegebene HF-Energie in Wärme. Dies ist aus mehreren Gründen essenziell:
- Schutz des Senders: Der Betrieb eines Senders ohne angeschlossene Last oder mit einer fehlerhaften Last kann zu Beschädigungen der Ausgangsstufe führen. Eine Dummy Load bietet eine definierte und sichere Last.
- Messungen und Einstellungen: Um die Ausgangsleistung deines Senders zu messen, die Frequenzgenauigkeit zu überprüfen oder die Bandbreite deiner Modulation einzustellen, ist eine Dummy Load unerlässlich. Sie erlaubt dir, diese Messungen durchzuführen, ohne unerwünschte Signale auszusenden.
- Vermeidung von Interferenzen: Beim Testen oder Einstellen deines Senders in einer Wohnung oder einem städtischen Umfeld kann das Aussenden von HF-Signalen zu Störungen bei Nachbarn oder anderen elektronischen Geräten führen. Eine Dummy Load absorbiert die Energie und verhindert diese Interferenzen.
- Verbesserung des Trainings und Lernens: Für Einsteiger im Amateurfunk ist es wichtig, die Grundlagen des Sendens und Empfangens zu verstehen. Mit einer Dummy Load kannst du sicher experimentieren und lernen, ohne die Funkfrequenzen unnötig zu belegen oder zu stören.
- Prüfung von Transmittern und Leistungsverstärkern: Bevor du deine eigentliche Antenne in Betrieb nimmst, oder wenn du einen neuen Transceiver oder Leistungsverstärker erwirbst, dient die Dummy Load dazu, dessen korrekte Funktion unter Last zu verifizieren.
Arten von Dummy Loads
Dummy Loads gibt es in verschiedenen Ausführungen, je nach Leistungsklasse und Frequenzbereich. Die Wahl der richtigen Dummy Load hängt von deinen spezifischen Anforderungen ab:
- Widerstandsbasierte Dummy Loads: Dies sind die gebräuchlichsten Typen. Sie bestehen aus Hochfrequenzwiderständen, die so konzipiert sind, dass sie die HF-Energie in Wärme umwandeln. Für den Amateurfunk sind meist Widerstände mit einem Wert von 50 Ohm üblich. Leistungsstärkere Dummy Loads benötigen oft eine zusätzliche Kühlung, sei es durch Luftkonvektion oder durch einen Lüfter.
- Flüssigkeitsgekühlte Dummy Loads: Für sehr hohe Leistungen, wie sie in professionellen Anwendungen oder bei leistungsstarken Amateurfunkstationen vorkommen, werden flüssigkeitsgekühlte Dummy Loads eingesetzt. Hierbei zirkuliert eine dielektrische Flüssigkeit durch das Widerstandselement, um die entstehende Wärme abzuführen.
- Ölgefüllte Dummy Loads: Eine Unterart der flüssigkeitsgekühlten Loads, bei denen die Widerstände in einem Ölbad montiert sind. Das Öl dient als Kühlmedium und hilft gleichzeitig, unerwünschte parasitäre Effekte zu minimieren.

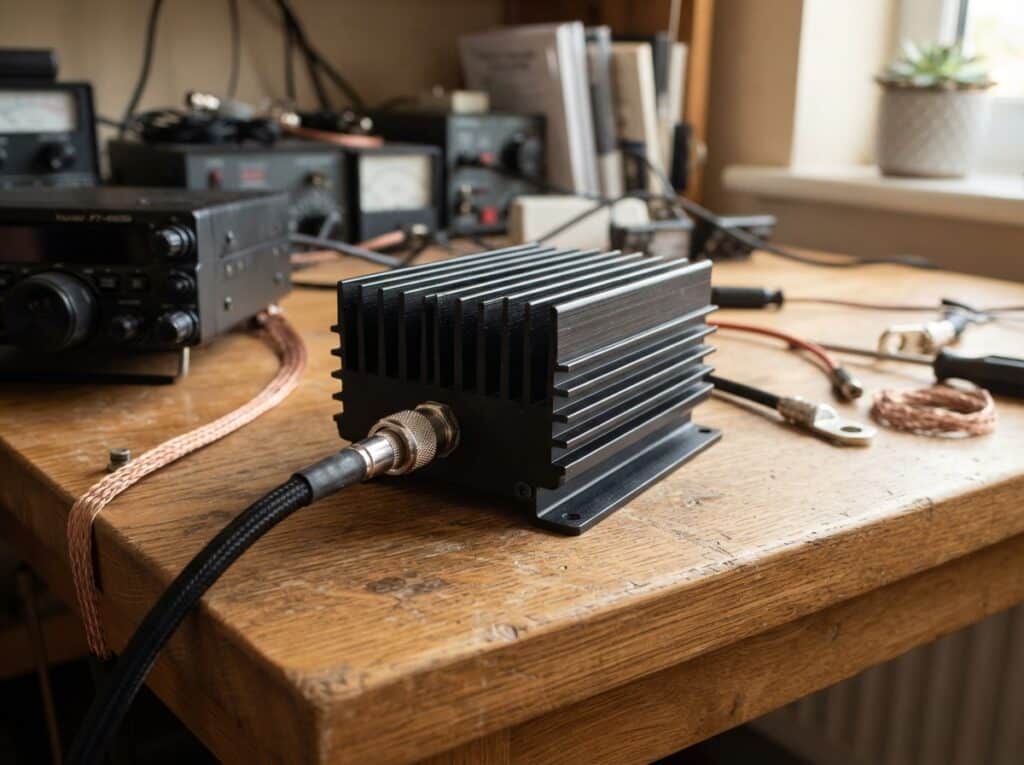

- Kompakte / tragbare Dummy Loads: Kleinere, oft auch mit Kühlkörpern ausgestattete Dummy Loads sind ideal für den portablen Einsatz, für Fielddays oder wenn nur geringe Leistungen gemessen werden müssen.
Technische Spezifikationen, auf die du achten solltest
Beim Kauf oder Bau einer Dummy Load solltest du auf folgende technische Spezifikationen achten, um sicherzustellen, dass sie für deine Zwecke geeignet ist:
- Wellenwiderstand: Der Standard im Amateurfunk ist 50 Ohm. Stelle sicher, dass die Dummy Load diesen Wert aufweist, um eine gute Anpassung an dein Funkgerät zu gewährleisten.
- Maximale Leistung: Dies ist die wichtigste Angabe. Sie gibt an, welche Leistung die Dummy Load dauerhaft oder für eine bestimmte Zeit aufnehmen kann, ohne Schaden zu nehmen. Berücksichtige die maximale Ausgangsleistung deines Senders und plane einen gewissen Puffer ein.
- Frequenzbereich: Die Dummy Load muss für die Frequenzen geeignet sein, auf denen du sendest. Die meisten für den Amateurfunk konzipierten Dummy Loads decken einen breiten Bereich von z.B. 0 bis über 1000 MHz ab.
- Stehwellenverhältnis (SWR): Ein niedriges SWR ist entscheidend für eine effiziente Energieaufnahme. Eine gute Dummy Load sollte über den gesamten Frequenzbereich ein SWR von nahe 1:1 aufweisen.
- Anschluss: Die gängigsten Anschlüsse im Amateurfunk sind PL-259 (SO-239 Buchse) oder N-Steckverbinder. Stelle sicher, dass der Anschluss zu deinem Funkgerät passt.
- Kühlung: Für Leistungen über ca. 25-50 Watt ist eine effektive Kühlung (z.B. Kühlkörper, Lüfter) notwendig, um Überhitzung zu vermeiden.
Anwendungsbeispiele für Dummy Loads
Die Vielseitigkeit von Dummy Loads macht sie zu einem unverzichtbaren Werkzeug für Funkamateure. Hier sind einige typische Anwendungsfälle:
- Einstellung des Senders: Bevor du eine Antenne anschließt, kannst du mit einer Dummy Load den Sender einstellen, um die Ausgangsleistung zu optimieren und Verzerrungen zu minimieren.
- Testen von neuen Geräten: Jedes neue Funkgerät, von einem Handfunkgerät bis zu einem Leistungsverstärker, sollte zunächst mit einer Dummy Load getestet werden, um seine Funktion und Sicherheit zu gewährleisten.
- CW- und Datenbetrieb: Für Betriebsarten, die eine konstante Sendeleistung erfordern, wie z.B. Morsetelegrafie (CW) oder digitale Betriebsarten, kann die Dummy Load zur Überprüfung der Stabilität und Leistung genutzt werden.
- Schulungszwecke: In Ausbildungskursen für Funkamateure wird die Dummy Load verwendet, um den Teilnehmern das Prinzip des Sendens und der Leistungsmessung zu vermitteln, ohne die Funkumgebung zu beeinträchtigen.
- Reparatur und Wartung: Wenn du ein Funkgerät reparierst oder wartest, ermöglicht dir die Dummy Load, die Schaltungen zu testen und die Leistung anzupassen, ohne die Gefahr einer ungewollten Aussendung.
- Betrieb in Mehrfamilienhäusern oder dicht besiedelten Gebieten: Wenn du in einer Wohnung lebst und nicht die Möglichkeit hast, eine Außenantenne zu installieren oder die elektromagnetische Verträglichkeit zu gewährleisten, ist die Dummy Load eine Lösung, um dein Funkgerät sicher zu betreiben.
Aufbau einer Dummy Load – DIY-Möglichkeiten
Für den erfahrenen Funkamateur kann der Bau einer eigenen Dummy Load eine interessante und kostengünstige Option sein. Die einfachste Form besteht aus einem oder mehreren geeigneten Hochfrequenzwiderständen, die in einem Gehäuse montiert werden. Wichtige Aspekte beim Selbstbau sind:
- Auswahl der Widerstände: Verwende spezielle HF-Leistungswiderstände. Kohleschichtwiderstände oder Metallfilmwiderstände sind für diesen Zweck ungeeignet, da sie bei hohen Frequenzen stark induktiv werden und keine konstante Impedanz aufweisen.
- Gehäuse: Ein metallisches, abgeschirmtes Gehäuse hilft, externe Einflüsse zu minimieren und die Wärmeabfuhr zu verbessern.
- Anpassung der Impedanz: Die Widerstände müssen sorgfältig angeordnet werden, um den gewünschten Wellenwiderstand von 50 Ohm zu erzielen. Parasitäre Effekte müssen minimiert werden.
- Kühlung: Bei Leistungen über einigen Watt ist eine passive Kühlung durch Kühlkörper oder aktiver Kühlung durch einen Lüfter unerlässlich.
- Anschluss: Die Anbringung einer passenden HF-Buchse (z.B. SO-239 oder N-Buchse) ist notwendig.
Für komplexere und leistungsfähigere Dummy Loads sind detaillierte Pläne und Kenntnisse in HF-Schaltungstechnik erforderlich.
| Kategorie | Beschreibung | Relevanz für Funkamateure | Beispiele |
|---|---|---|---|
| Funktionsprinzip | Energieabsorption statt Abstrahlung durch Simulation einer Antennenlast. | Sicherer Senderbetrieb, Vermeidung von Interferenzen, präzise Messungen. | Widerstandsbasierte Lasten, absorbiert HF-Energie als Wärme. |
| Anwendungsbereiche | Einsatz bei Einstellungen, Tests, Reparaturen und im Trainingsbetrieb. | Kalibrierung von Sendern, Prüfung neuer Geräte, Schulung von Neulingen. | Leistungsmessung, Frequenzprüfung, Antennentests (ohne tatsächliche Abstrahlung). |
| Leistungsklassen | Von wenigen Watt bis zu Kilowatt. | Anpassung an die eigene Ausrüstung und den geplanten Einsatzzweck. | Kleine portables Loads für Handfunkgeräte, leistungsstarke gekühlte Loads für KW-Transceiver. |
| Technische Parameter | Wellenwiderstand, maximale Leistung, Frequenzbereich, SWR. | Garantie für korrekte Funktion, Vermeidung von Schäden an der Ausrüstung. | 50 Ohm, 100W Dauerleistung, 0-1000 MHz, SWR < 1.1:1. |
Häufige Probleme und Lösungen mit Dummy Loads
Auch bei der Verwendung von Dummy Loads können Probleme auftreten. Hier sind einige typische Szenarien und wie du sie beheben kannst:
- Überhitzung: Die häufigste Ursache ist die Überschreitung der maximal zulässigen Leistung oder eine zu lange Betriebszeit. Reduziere die Sendeleistung oder verwende eine leistungsfähigere, besser gekühlte Dummy Load. Bei DIY-Aufbauten ist eine verbesserte Kühlung (größerer Kühlkörper, Lüfter) notwendig.
- Hohes SWR: Ein hohes SWR kann auf eine schlechte Anpassung der Dummy Load an dein Funkgerät oder auf eine fehlerhafte Konstruktion (bei DIY-Loads) zurückzuführen sein. Stelle sicher, dass die Dummy Load für den verwendeten Frequenzbereich spezifiziert ist und keine mechanischen Defekte aufweist. Bei Selbstbauten sind parasitäre Induktivitäten oder Kapazitäten oft die Ursache.
- Fehlfunktionen bei bestimmten Frequenzen: Manche Dummy Loads sind nicht für alle Frequenzbereiche optimiert. Überprüfe die Spezifikationen der Dummy Load und stelle sicher, dass sie für deine genutzten Frequenzbänder ausgelegt ist.
- Beschädigter Anschluss: Ein lockerer oder beschädigter HF-Anschluss kann zu schlechten Messergebnissen oder sogar zu Signalverlust führen. Überprüfe den Anschluss regelmäßig auf Verschleiß und korrodiere ihn gegebenenfalls.
Die Dummy Load als Bestandteil deiner Funkstation
Eine Dummy Load ist mehr als nur ein einfaches Zubehör; sie ist ein integraler Bestandteil einer gut ausgestatteten Funkstation. Sie ermöglicht dir, deine Ausrüstung professionell zu warten, neue Techniken zu erlernen und den Amateurfunkbetrieb verantwortungsvoll zu gestalten. Ohne eine Dummy Load sind viele grundlegende Kalibrierungs- und Testverfahren nicht sicher und präzise durchführbar.
Investiere in eine hochwertige Dummy Load, die deinen Anforderungen entspricht, oder informiere dich über den sicheren Eigenbau, um die Langlebigkeit und Zuverlässigkeit deiner Funkgeräte zu gewährleisten und gleichzeitig unerwünschte Funkstörungen zu vermeiden.
Das sind die neuesten Dummy Last Produkte mit der besten Bewertung
![The Green Mile [dt./OV] ...](https://m.media-amazon.com/images/I/41E6XHhmWsL._SL160_.jpg "The Green Mile [dt./OV] ...")
FAQ – Häufig gestellte Fragen zu Dummy Load: Warum Funkamateure eine künstliche Antenne brauchen
Was ist die primäre Funktion einer Dummy Load?
Die primäre Funktion einer Dummy Load ist die Absorption der von einem Funksender abgegebenen HF-Energie, um sie in Wärme umzuwandeln. Dies geschieht, indem sie die Eigenschaften einer Antenne mit einem bestimmten Wellenwiderstand simuliert, ohne tatsächlich elektromagnetische Wellen auszusenden.
Warum ist eine Dummy Load für den Funkamateur unerlässlich?
Sie ist unerlässlich, um Sender sicher zu testen, einzustellen und zu kalibrieren, ohne dabei die Umgebung zu stören. Sie schützt den Sender vor Beschädigungen, die bei Betrieb ohne Last oder mit einer fehlerhaften Last auftreten könnten, und ermöglicht präzise Leistungsmessungen.
Welcher Wellenwiderstand ist für Funkamateure am gebräuchlichsten?
Der gebräuchlichste Wellenwiderstand im Amateurfunk ist 50 Ohm. Die meisten Funkgeräte und Antennen sind auf diesen Wert ausgelegt, und daher sind auch die meisten Dummy Loads für diesen Impedanzwert konzipiert.
Wie erkenne ich, ob eine Dummy Load für meine Leistungsklasse geeignet ist?
Achte auf die angegebene maximale Leistung der Dummy Load. Diese sollte höher sein als die maximale Ausgangsleistung deines Senders. Für dauerhaften Betrieb wird oft eine Leistungsreserve empfohlen. Leistungsklassen reichen von wenigen Watt bis zu mehreren Kilowatt.
Was bedeutet ein schlechtes SWR bei einer Dummy Load?
Ein schlechtes Stehwellenverhältnis (SWR) an einer Dummy Load deutet darauf hin, dass die Last nicht optimal an den Sender angepasst ist. Dies kann zu einer ineffizienten Energieaufnahme, übermäßiger Erwärmung der Dummy Load und potenziellen Problemen mit dem Sender führen. Ein ideales SWR liegt nahe 1:1.
Kann ich eine Dummy Load selbst bauen?
Ja, der Selbstbau ist für erfahrene Funkamateure möglich, insbesondere für einfachere Ausführungen. Dabei ist die Auswahl geeigneter Hochfrequenzwiderstände, die richtige Dimensionierung und die Minimierung parasitärer Effekte entscheidend. Für höhere Leistungen oder breitere Frequenzbereiche sind detaillierte Kenntnisse und sorgfältige Planung erforderlich.
Welche Kühlungsarten gibt es bei Dummy Loads?
Es gibt passive Kühlung mittels Kühlkörpern, die die Wärme an die Umgebung abgeben. Für höhere Leistungen kommen oft Lüfter zum Einsatz, die die Luftzirkulation erhöhen. Bei sehr hohen Leistungen werden auch flüssigkeitsgekühlte Systeme verwendet, bei denen eine spezielle Kühlflüssigkeit die Wärme abtransportiert.
Wie beeinflusst eine Dummy Load den Betrieb auf Kurzwelle (KW)?
Auf Kurzwelle ermöglicht eine Dummy Load das sichere Einstellen von Leistungspegeln und die Überprüfung der Senderstabilität ohne die Notwendigkeit einer großen Außenantenne. Sie ist essenziell für Tests und Kalibrierungen, um unerwünschte Abstrahlungen zu vermeiden, was besonders in städtischen Gebieten wichtig ist.
