Deine Amateurfunkantenne ist ein leistungsstarkes Werkzeug, doch bei Gewittern birgt sie ein erhebliches Risiko. Um deine wertvolle Ausrüstung und dich selbst zu schützen, ist ein durchdachter Blitzschutz unerlässlich. Ignorierst du diese Vorsichtsmaßnahmen, riskierst du nicht nur Hardware-Schäden, sondern auch Gefahren für Leib und Leben.
Das sind die beliebtesten Blitzschutzstecker Produkte
Die Grundlagen des Blitzschutzes für Amateurfunkantennen
Ein effektiver Blitzschutz für deine Amateurfunkantenne basiert auf mehreren Säulen: der Erdung, der Ableitung und der Trennung. Das Ziel ist es, die immense Energie eines Blitzeinschlags sicher in die Erde abzuleiten und dabei deine Funkgeräte vor Überspannung zu schützen.
Erdung: Das Fundament jeder Schutzmaßnahme
Die Erdung ist zweifellos der wichtigste Aspekt beim Blitzschutz. Sie sorgt dafür, dass elektrische Ladungen, die durch einen Blitzeinschlag oder Überspannungsereignisse entstehen, sicher in den Erdboden abgeleitet werden. Eine gute Erdung minimiert das Risiko von Schäden an deiner Funkausrüstung und verhindert gefährliche Spannungsspitzen im Shack.
- Erdungsstäbe: Tief in die Erde eingebrachte Kupferstäbe bilden die primäre Verbindung zum Erdreich. Mindestens ein Erdungsstab, idealerweise mehrere, je nach Bodenbeschaffenheit und Antennengröße, sind notwendig. Die Tiefe und Anzahl der Stäbe sind entscheidend für eine geringe Erdungsimpedanz.
- Potentialausgleichsleiter: Alle leitfähigen metallischen Teile in der Nähe der Antenne und des Funksystems müssen miteinander verbunden und an die Erdung angeschlossen werden. Dazu gehören Antennenmasten, Rotorsteuerungen, Metallteile des Gebäudes (falls vorhanden) und die Funkanlage selbst.
- Blitzschutz-Erdungssystem: Für größere Anlagen oder Standorte mit höherem Risiko kann die Installation eines separaten Blitzschutz-Erdungssystems, das den einschlägigen Normen entspricht, erforderlich sein. Dieses System nutzt oft ein Maschennetz aus Erdungsleitern, um die Ladungsverteilung zu optimieren.
- Bodenbeschaffenheit: Die Leitfähigkeit des Bodens spielt eine entscheidende Rolle. Feuchter, lehmiger Boden leitet Strom besser als trockener Sand oder Fels. Gegebenenfalls kann die Leitfähigkeit durch Zugabe von Bentonit oder anderen leitfähigen Materialien verbessert werden.
- Erdungsmessung: Die Widerstandsmessung der Erdung ist ein entscheidender Schritt zur Überprüfung ihrer Wirksamkeit. Ein niedriger Erdungswiderstand (idealerweise unter 10 Ohm) ist wünschenswert. Regelmäßige Messungen sind ratsam, da sich die Bodenverhältnisse ändern können.
Blitzableiter und Fangstangen
Blitzableiter, oft auch als Fangstangen bezeichnet, sind dazu gedacht, den Blitz anzuziehen und ihn gezielt zur Erdung zu leiten. Sie werden in der Regel an den höchsten Punkten deiner Installation, also auf dem Antennenmast, montiert.
- Platzierung: Eine Fangstange sollte höher sein als die zu schützende Antenne und so positioniert werden, dass sie den bevorzugten Eintrittspunkt für einen Blitz darstellt. Sie bildet die Spitze des Blitzschutzsystems.
- Verbindung: Die Fangstange muss über einen niederohmigen Leiter (Blitzableiterkabel) direkt und mit möglichst wenigen Krümmungen mit der Haupterdungsschiene oder den Erdungsstäben verbunden sein.
- Material: Hochwertige, korrosionsbeständige Materialien wie Kupfer oder Edelstahl sind für Fangstangen und die dazugehörigen Kabel unerlässlich, um eine lange Lebensdauer und zuverlässige Funktion zu gewährleisten.
Überspannungsschutz für die Übertragungsleitung
Selbst wenn die Antenne und der Mast geerdet sind, kann die Übertragungsleitung (Koaxialkabel) Blitzenergie in dein Funkgerät leiten. Hier kommen Überspannungsschutzgeräte ins Spiel.

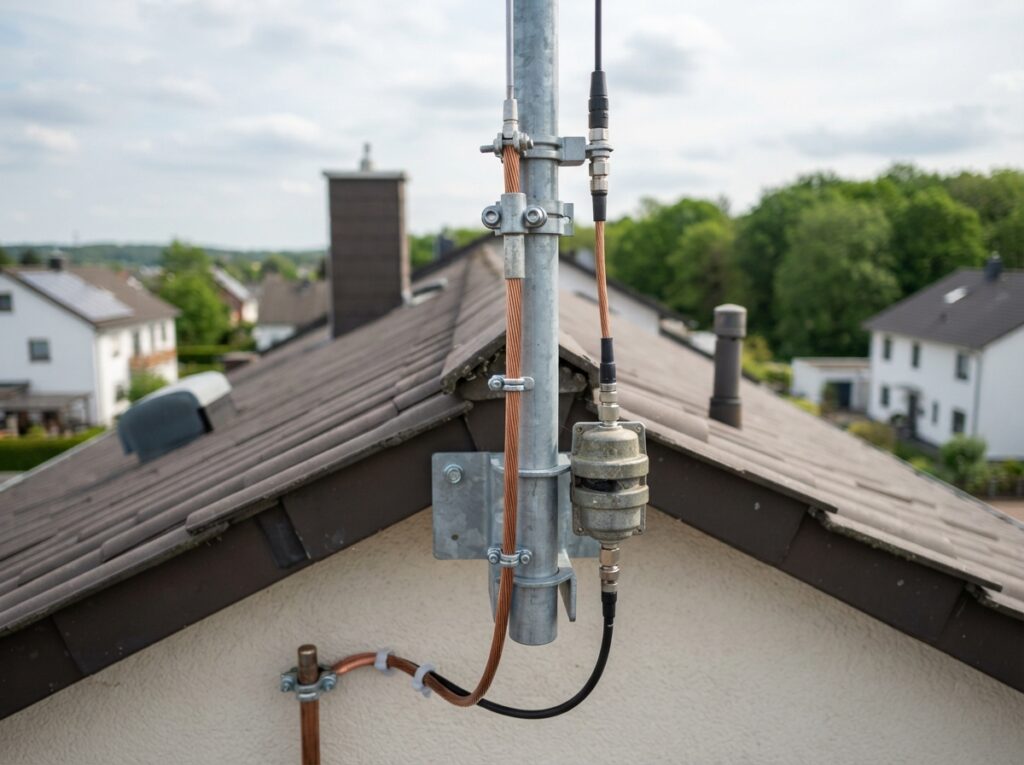

- Blitzschutzstecker (Gasentladungsableiter): Diese Geräte werden in die Koaxialleitung integriert und leiten Überspannungen sicher zur Erdung ab. Sie sind ein wesentlicher Bestandteil des Schutzes für deine Funkgeräte.
- Platzierung: Blitzschutzstecker sollten sowohl am Fußpunkt des Antennenmastes (so nah wie möglich an der Antenne) als auch direkt vor dem Eintritt in dein Funkhaus am Übergang von der Außenverkabelung zur Innenverkabelung montiert werden.
- Erdung des Schutzes: Die Gehäuse der Blitzschutzstecker müssen unbedingt mit einem niederohmigen Leiter an die Erdung angeschlossen sein. Dies ist entscheidend für ihre Funktion.
- Impulsfestigkeit: Achte auf die Spezifikationen der Überspannungsschutzgeräte. Sie müssen für die erwarteten Blitzströme ausgelegt sein und eine ausreichende Impulsfestigkeit aufweisen.
Die Trennung von Antenne und Funkgerät
Im Falle eines Gewitters ist es die sicherste Maßnahme, die Antenne physisch von deiner Funkstation zu trennen. Dies ist eine passive, aber hochwirksame Methode, um deine Geräte zu schützen.
- Schaltbare Erdung: Installiere eine schaltbare Erdungseinrichtung, die es dir ermöglicht, die Koaxialleitung am Mastfußpunkt oder am Gebäudeübergang kurzzeitig zu erden und gleichzeitig das Funkgerät vom Kabel zu trennen. Dies kann manuell erfolgen oder durch automatisierte Systeme, die auf Gewitterwarnungen reagieren.
- Kabelmanagement: Stelle sicher, dass alle Koaxialkabel und Steuerleitungen, die von der Antenne zum Funkgerät führen, ordnungsgemäß und sicher verlegt sind und keine unnötigen Schleifen oder exponierten Bereiche aufweisen.
Wichtige Überlegungen für den Blitzschutz
Neben den grundlegenden technischen Aspekten gibt es weitere Faktoren, die du berücksichtigen solltest, um einen umfassenden Blitzschutz zu gewährleisten.
Antennenmast und Konstruktion
Die Art und Beschaffenheit deines Antennenmastes hat ebenfalls Einfluss auf den Blitzschutz. Metallmasten sind in der Regel besser leitfähig und können somit leichter geerdet werden. Sie sollten jedoch sorgfältig in das gesamte Blitzschutzkonzept integriert werden.
- Metallmasten: Metallmasten, wie z.B. Stahlrohrmasten, sollten direkt mit der Erdung verbunden werden. Sie können sogar als Teil des Blitzschutzsystems fungieren, wenn sie richtig dimensioniert und geerdet sind.
- Holzmasten: Holzmasten erfordern eine zusätzliche Erdung, da Holz isolierend wirkt. Hier ist die Anbringung einer Fangstange und einer guten Leitungsführung zur Erdung umso wichtiger.
- Montagepunkte: Achte darauf, dass alle Befestigungspunkte des Mastes stabil sind und gut geerdet werden können.
Gebäudeintegration und Blitzschutz-Zonen
Wo sich deine Antenne und dein Funkraum befinden, spielt eine entscheidende Rolle. Das Gebäude selbst muss ebenfalls in das Blitzschutzkonzept einbezogen werden.
- Blitzschutz-Zonen (LPZ – Lightning Protection Zones): Moderne Blitzschutzkonzepte unterteilen Gebäude in verschiedene Zonen (LPZ 0, LPZ 1, etc.) mit unterschiedlichen Anforderungen an den Schutz. Deine Antenne befindet sich typischerweise in LPZ 0 oder LPZ 1, während dein Funkraum in einer Zone mit höherem Schutz liegt.
- Außenverkabelung: Alle Kabel, die von der Antenne ins Gebäude führen, sollten so kurz wie möglich gehalten und möglichst entlang von Gebäudeecken geführt werden, wo die Stromdichte geringer ist.
- Trennung von Leitungen: Stromleitungen und Antennenkabel sollten möglichst getrennt verlegt werden, um Induktionseffekte zu minimieren.
- Erdungspotential an Gebäuden: Achte darauf, dass alle Erdungspunkte am Gebäude ein einheitliches Potential aufweisen, um gefährliche Potentialunterschiede zu vermeiden.
Materialien und Installation
Die Qualität der verwendeten Materialien und die sorgfältige Installation sind entscheidend für die Langlebigkeit und Wirksamkeit deines Blitzschutzsystems.
- Kabelquerschnitte: Für Blitzableiter und Erdungsleitungen sind ausreichend dimensionierte Kabelquerschnitte (oft 16 mm² oder mehr, je nach Norm) erforderlich, um hohe Blitzströme sicher abführen zu können.
- Verbindungen: Alle Verbindungen müssen fest, korrosionsbeständig und niederohmig sein. Verwende hierfür spezielle Klemmen und Verschraubungen.
- Wetterbeständigkeit: Alle Komponenten, die im Freien installiert sind, müssen witterungsbeständig und UV-stabil sein.
- Fachmännische Installation: Bei Unsicherheiten oder für komplexe Anlagen ist es ratsam, einen Fachmann für Blitzschutz zu konsultieren oder die Installation von erfahrenen Personen durchführen zu lassen.
| Aspekt des Blitzschutzes | Beschreibung | Bedeutung für deine Antenne |
|---|---|---|
| Erdung | Sicherstellung einer niederohmigen Verbindung zum Erdreich für abgeleitete Ströme. | Schutz der Anlage und Vermeidung gefährlicher Spannungen. Ohne gute Erdung sind alle anderen Maßnahmen nur bedingt wirksam. |
| Überspannungsschutz | Schutz von elektrischen Geräten vor gefährlichen Spannungsspitzen durch Blitzschlag oder Schaltvorgänge. | Verhindert Schäden an Funkgeräten, Netzteilen und Zubehör. Unerlässlich für die Langlebigkeit deiner Ausrüstung. |
| Blitzableitung | Gezielte Ableitung des Blitzstroms von der Antenne oder dem Mast in die Erde. | Minimiert die direkte Belastung der Antenne und reduziert das Risiko eines direkten Einschlags in die Nähe deiner Geräte. |
| Trennung | Physikalische Unterbrechung der Verbindung zwischen Antenne und Funkgerät bei Gewitter. | Maximale Sicherheit für deine Funkstation, wenn ein direkter Blitzeinschlag wahrscheinlich ist. |
Häufige Fehler, die du vermeiden solltest
Viele Amateurfunker machen beim Blitzschutz leider entscheidende Fehler. Vermeide diese, um deine Ausrüstung wirklich zu schützen.
- Unzureichende Erdung: Eine schlecht ausgeführte oder zu hochohmige Erdung ist der häufigste und gefährlichste Fehler.
- Fehlende Erdung von Komponenten: Nicht geerdete Metallteile wie Mastfüße, Rotorsteuerungen oder Kabelabschirmungen können selbst zu gefährlichen Spannungsabfällen führen.
- Zu lange oder ungünstig verlegte Kabel: Lange, ungünstig verlegte Koaxialkabel können wie Antennen wirken und Energie in dein Funkhaus leiten.
- Verwendung ungeeigneter oder beschädigter Überspannungsschutzgeräte: Billige oder alte Geräte bieten oft keinen ausreichenden Schutz. Prüfe regelmäßig deren Zustand.
- Ignorieren von Gewitterwarnungen: Der wichtigste Schutz ist oft, bei nahendem Gewitter die Funkstation abzuschalten und die Antenne zu trennen.
Spezielle Überlegungen für unterschiedliche Antennentypen
Die Art deiner Antenne kann zusätzliche Überlegungen beim Blitzschutz erfordern.
- Vertikalantennen: Vertikalantennen, insbesondere solche mit einer großen Metallfläche oder vielen radialen Elementen, können eine erhöhte Anziehungskraft auf Blitze haben. Achte hier besonders auf eine exzellente Erdung aller radialen Elemente.
- Yagi- und Beam-Antennen: Elemente von Beam-Antennen, insbesondere längere und exponierte, können bei einem Blitzeinschlag signifikante Spannungen aufbauen. Eine gute Erdung des Mastes und eine Verbindung aller leitfähigen Teile sind hier entscheidend.
- Drahtantennen: Drahtantennen können bei direkten Einschlägen oder in der Nähe von Einschlägen stark beansprucht werden. Eine sichere Erdung des Einspeisepunktes und der Mastkonstruktion ist unerlässlich.
- Flugdachantennen/Dachmontagen: Antennen, die direkt auf dem Dach montiert sind, erfordern eine sorgfältige Integration in das Blitzschutzsystem des Gebäudes.
Regelmäßige Wartung und Überprüfung
Der Blitzschutz ist keine einmalige Installation, sondern erfordert regelmäßige Wartung und Überprüfung, um seine Wirksamkeit langfristig zu gewährleisten.
- Visuelle Inspektion: Überprüfe regelmäßig alle Erdungsanschlüsse, Kabel, Überspannungsschutzgeräte und die Antennenkonstruktion auf Korrosion, Beschädigungen oder lockere Verbindungen.
- Erdungsmessung: Führe mindestens einmal im Jahr, oder nach starken Gewittern, eine Messung des Erdungswiderstands durch. Ein steigender Widerstand deutet auf Probleme hin.
- Funktionstest von Überspannungsschutzgeräten: Manche Überspannungsschutzgeräte haben eine begrenzte Lebensdauer oder können nach einem Blitzschlag beschädigt werden. Überprüfe gegebenenfalls deren Funktionalität oder ersetze sie präventiv.
- Dokumentation: Halte alle Wartungsarbeiten, Messungen und Änderungen am Blitzschutzsystem fest.
Das sind die neuesten Blitzschutzstecker Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Blitzschutz bei Amateurfunkantennen: Was solltest du grundsätzlich beachten?
Muss ich meine Amateurfunkantenne bei jedem Gewitter trennen?
Es ist die sicherste Methode, deine Antenne bei einem nahenden Gewitter physisch von deiner Funkstation zu trennen. Dies schützt deine Geräte am effektivsten vor direkten und indirekten Blitzeinschlägen. Automatisierte Systeme können dir hierbei helfen, aber eine manuelle Überprüfung und gegebenenfalls das Abschalten ist immer eine gute Idee.
Wie tief muss ein Erdungsstab für meine Antenne sein?
Die empfohlene Tiefe eines Erdungsstabs variiert je nach Bodenbeschaffenheit und lokalen Vorschriften. Generell gilt: Je tiefer, desto besser, um eine konstante und niederohmige Verbindung zum Erdreich herzustellen. Mindestens 1,5 bis 2,5 Meter sind oft eine gute Ausgangsbasis, aber für optimale Ergebnisse können längere oder mehrere Stäbe erforderlich sein.
Welche Art von Überspannungsschutz ist für Koaxialkabel am besten geeignet?
Für Koaxialkabel sind Gasentladungsableiter (oft auch als Blitzschutzstecker bezeichnet) die bevorzugte Wahl. Sie bieten eine gute Balance zwischen Schutzwirkung und Signalverlust. Achte auf Geräte, die für den Frequenzbereich deiner Antenne und die erwarteten Blitzströme geeignet sind.
Was bedeutet „niederohmig“ im Zusammenhang mit Erdung?
Ein niederohmiger Erdungswiderstand bedeutet, dass Strom sehr leicht vom Erdungsleiter in den Erdboden fließen kann. Ein niedriger Widerstand (ideal sind unter 10 Ohm, oft auch unter 5 Ohm angestrebt) ist entscheidend, um die Energie eines Blitzeinschlags schnell und effektiv abzuleiten und gefährliche Spannungsspitzen zu minimieren.
Wie oft sollte ich meine Erdung überprüfen?
Eine regelmäßige Überprüfung deiner Erdung ist unerlässlich. Mindestens einmal im Jahr, vorzugsweise im Frühjahr, ist eine Messung des Erdungswiderstands ratsam. Nach starken Gewittern oder wenn du Anzeichen für eine Verschlechterung siehst (z.B. Korrosion an Anschlüssen), solltest du die Erdung sofort überprüfen.
Kann ein Blitzschutzsystem meinen Funkraum vor Überspannung schützen?
Ja, ein korrekt dimensioniertes Blitzschutzsystem schützt nicht nur die Antenne und die Außenleitungen, sondern auch deine Funkausrüstung im Funkraum. Dies geschieht durch die Kombination von Erdung, Überspannungsschutzgeräten (wie SPDs – Surge Protective Devices) an den Übergängen ins Gebäude und einem möglichen Potentialausgleich innerhalb des Raumes.
Was sind die Konsequenzen, wenn ich keinen Blitzschutz für meine Antenne habe?
Die Konsequenzen können gravierend sein: Zerstörung deiner Funkgeräte und Antenne durch direkte Blitzeinschläge oder Überspannungen, Feuergefahr durch Funkenbildung, Beschädigung des Gebäudes und im schlimmsten Fall Lebensgefahr für Personen, die sich in der Nähe befinden oder die Geräte bedienen.
