Du fragst dich, welche Arten von Schleifenantennen es gibt und wie sie sich unterscheiden? Schleifenantennen, auch bekannt als Rahmenantennen oder Ringantennen, sind eine fundamentale Komponente in der Funktechnik und finden aufgrund ihrer spezifischen Eigenschaften breite Anwendung. Ihre Bauform, die sich durch eine geschlossene Schleife aus Leiterbahnen auszeichnet, bedingt ihre einzigartigen Abstrahlcharakteristiken und Frequenzbereiche.
Das sind die beliebtesten Loop Antenne Produkte
Grundlagen der Schleifenantenne
Eine Schleifenantenne ist im Wesentlichen ein elektrisch geschlossener Leiter, der eine magnetische Dipolschwingung erzeugt. Im Gegensatz zu linearen Dipolantennen, die ein elektrisches Dipolfeld abstrahlen, emittiert eine Schleifenantenne primär ein magnetisches Feld. Die Größe der Schleife im Verhältnis zur Wellenlänge des zu übertragenden Signals spielt eine entscheidende Rolle für ihre Effizienz und Abstrahlcharakteristik. Kleinere Schleifen im Vergleich zur Wellenlänge (typischerweise kleiner als λ/10) verhalten sich wie magnetische Dipole und sind oft als „kleine Schleifenantenne“ klassifiziert. Größere Schleifen, deren Umfang in der Größenordnung der Wellenlänge liegt, zeigen komplexere Strahlungsmuster.
Typen von Schleifenantennen
Die Klassifizierung von Schleifenantennen kann anhand verschiedener Kriterien erfolgen, darunter ihre Bauform, Größe im Verhältnis zur Wellenlänge und ihre Anwendungsbereiche. Hier sind die gängigsten Typen:

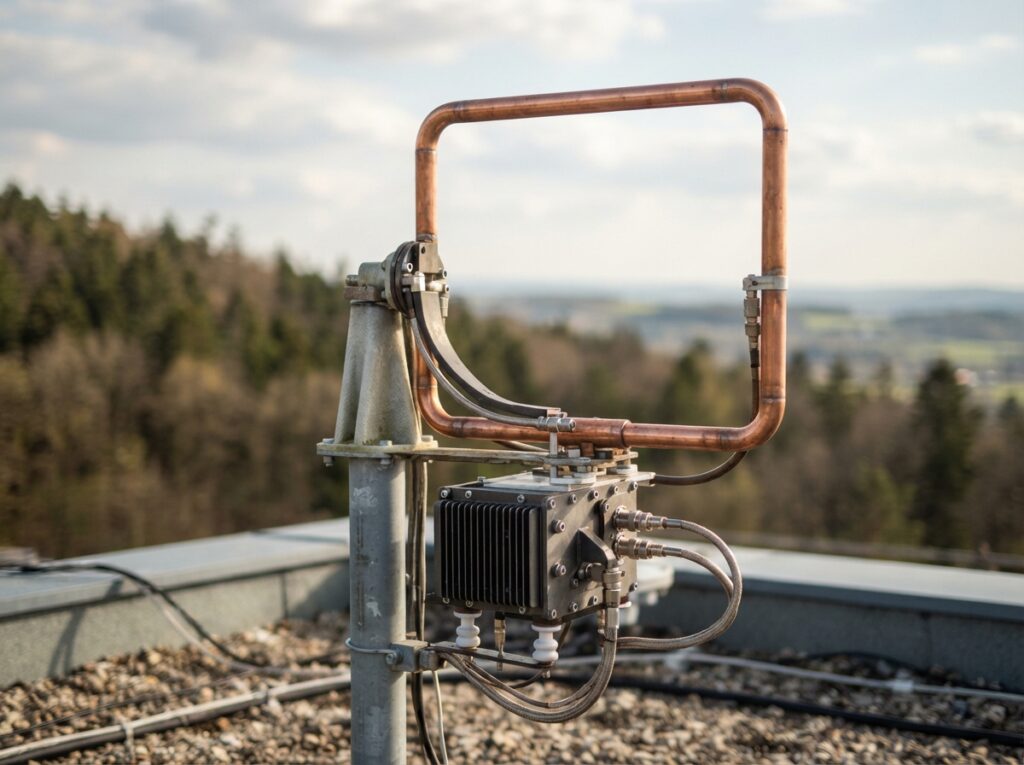

- Kleine Schleifenantennen (Magnetic Loop Antennas): Diese Antennen haben einen Umfang, der deutlich kleiner als die Wellenlänge des Betriebssignals ist. Sie sind bekannt für ihre hohe Güte (Q-Faktor), was zu einer schmalbandigen Charakteristik führt, aber auch für eine sehr geringe Strahlungsimpedanz, die eine effiziente Anpassung erfordert. Typischerweise werden sie mit einem Kondensator abgestimmt, um Resonanz zu erreichen. Ihre Richtwirkung ist eher gering, und sie zeigen eine ausgeprägte Empfindlichkeit gegenüber vertikal polarisierten Feldern.
- Große Schleifenantennen (Full-Wave Loop Antennas): Hierbei hat die Schleife einen Umfang, der annähernd einer Wellenlänge entspricht. Diese Antennen verhalten sich anders als kleine Schleifen. Sie können eine höhere Strahlungsimpedanz aufweisen und bieten je nach Anordnung der Speisepunkte eine ausgeprägtere Richtwirkung. Häufig werden sie in polygonalen Formen wie Quadraten oder Kreisen konstruiert und für Direktverbindungen oder als Teil größerer Antennenarrays eingesetzt.
- Delta-Schleifenantennen (Delta Loops): Dies ist eine Unterart der großen Schleifenantenne, bei der die Schleife die Form eines gleichseitigen Dreiecks aufweist. Delta-Schleifen können entweder horizontal oder vertikal polarisiert werden, abhängig von der Position des Speisepunkts. Eine vertikale Polarisation wird erreicht, wenn die Schleife in einer vertikalen Ebene aufgehängt ist und der Speisepunkt in der unteren Ecke erfolgt. Horizontale Polarisation wird erzielt, wenn die Schleife horizontal ausgerichtet ist und der Speisepunkt an einer Seite.
- Quadratische Schleifenantennen (Quad Loops): Ähnlich der Delta-Schleife ist die quadratische Schleifenantenne eine weitere Form der großflächigen Schleifenantenne mit einem Umfang nahe einer Wellenlänge. Sie ist oft einfacher zu konstruieren als eine kreisförmige Schleife und wird ebenfalls für ihre Richtwirkung und Anpassungsfähigkeit geschätzt. Die Polarisation hängt auch hier von der Ausrichtung und dem Speisepunkt ab.
- Mehrwindungs-Schleifenantennen (Multi-Turn Loops): Bei diesen Antennen werden mehrere Windungen eines Leiters zu einer Schleife geformt. Dies erhöht die Induktivität und verringert die erforderliche Kapazität zur Abstimmung auf eine bestimmte Frequenz, was zu einer breiteren Bandbreite führen kann. Sie werden oft in kleineren Dimensionen für Kurzwellenempfänger oder als Teil von Richtantennen verwendet.
Vergleich der Schleifenantennen-Typen
Die Auswahl des richtigen Schleifenantennentyps hängt stark von den spezifischen Anforderungen deiner Anwendung ab. Hier sind einige Schlüsselunterschiede:
| Merkmal | Kleine Schleifenantenne | Große Schleifenantenne (z.B. Delta/Quad) | Mehrwindungs-Schleifenantenne |
|---|---|---|---|
| Größe (im Verhältnis zur Wellenlänge) | Umfang << λ/10 | Umfang ≈ λ | Variable, oft kleiner als λ, aber mit mehreren Windungen |
| Strahlungsimpedanz | Sehr niedrig (typisch wenige Ohm) | Mittel bis hoch (abhängig von Form und Speisung) | Kann variieren, oft höher als bei kleinen Schleifen |
| Bandbreite | Sehr schmalbandig (hoher Q-Faktor) | Breiter als kleine Schleifen | Kann je nach Konstruktion breiter sein |
| Abstrahlcharakteristik | Magnetischer Dipol, geringe Richtwirkung | Kann Richtwirkung aufweisen, je nach Form und Speisung | Kann Richtwirkung aufweisen, oft für spezifische Richtungen optimiert |
| Abstimmungsaufwand | Erfordert präzise Abstimmung durch Kondensator | Abstimmung durch Anpassungsnetzwerk oder Änderung der Speisung | Abstimmung durch Änderung der Windungszahl oder Kapazität |
| Typische Anwendungen | AM-Empfang, kleinste HF-Systeme, Interferology | Amateurfunk, Langstreckenkommunikation, Rundfunk | Kompakte Empfänger, gerichtete Kommunikation |
Anwendungsgebiete von Schleifenantennen
Schleifenantennen haben sich in einer Vielzahl von Anwendungen als wertvoll erwiesen. Ihre Fähigkeit, magnetische Felder zu nutzen oder zu emittieren, macht sie ideal für bestimmte Szenarien. Im Empfangsbereich sind kleine Schleifenantennen oft in AM-Radios integriert, wo sie die Empfindlichkeit für horizontale Feldkomponenten erhöhen und durch ihre schmalbandige Natur auch unerwünschte Störsignale ausfiltern können. In der Funktechnik, insbesondere im Amateurfunk, werden große Schleifenantennen aufgrund ihrer relativ guten Effizienz und Richtwirkung für Langstreckenverbindungen eingesetzt. Auch in der Mess- und Prüftechnik, beispielsweise zur Erzeugung oder Messung von magnetischen Feldern, finden sie Anwendung.
Konstruktionsüberlegungen
Bei der Konstruktion einer Schleifenantenne sind mehrere Faktoren zu berücksichtigen. Die Materialwahl des Leiters beeinflusst die Verluste und damit die Effizienz der Antenne. Kupferrohre oder dickere Drähte werden oft bevorzugt, um den Gleichstromwiderstand zu minimieren. Die Form der Schleife (rund, quadratisch, dreieckig) beeinflusst die mechanische Stabilität und die elektrische Performance. Für kleine Schleifenantennen ist die Auswahl eines Hochspannungskondensators kritisch, da die Spannungen an diesem Bauteil sehr hoch werden können. Die Anpassung der Antenne an den Sender oder Empfänger ist ebenfalls ein wesentlicher Aspekt, da die Strahlungsimpedanz stark von der Schleifengröße und -form abhängt.
Häufige Herausforderungen und Lösungen
Eine der größten Herausforderungen bei kleinen Schleifenantennen ist die schmale Bandbreite, die eine sehr präzise Abstimmung erfordert. Dies kann durch die Verwendung von variablen Kondensatoren mit hoher Auflösung oder durch die Implementierung von automatischen Antennentunern (ATUs) gelöst werden. Bei größeren Schleifenantennen kann die mechanische Stabilität bei Wind oder schlechtem Wetter ein Problem darstellen, was durch eine robuste Aufhängung und Konstruktion behoben werden muss. Die effektive Anpassung der Impedanz ist für alle Schleifenantennentypen entscheidend, um maximale Leistung zu erzielen und Reflexionen zu minimieren.
Das sind die neuesten Loop Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Schleifenantennen: Welche Arten von Schleifenantennen gibt es?
Was ist eine Schleifenantenne?
Eine Schleifenantenne, auch Rahmen- oder Ringantenne genannt, ist eine Antennenform, die aus einem geschlossenen Leiter besteht, der eine magnetische Dipolschwingung erzeugt. Sie unterscheidet sich von linearen Dipolen, die primär ein elektrisches Feld abstrahlen.
Worin liegt der Hauptunterschied zwischen einer kleinen und einer großen Schleifenantenne?
Der Hauptunterschied liegt in der Größe der Schleife im Verhältnis zur Wellenlänge des Signals. Eine kleine Schleifenantenne hat einen Umfang, der deutlich kleiner als die Wellenlänge ist (typischerweise < λ/10), während eine große Schleifenantenne einen Umfang hat, der annähernd einer Wellenlänge entspricht (≈ λ).
Welche Vorteile bieten kleine Schleifenantennen?
Kleine Schleifenantennen sind kompakt und können eine hohe Güte (Q-Faktor) aufweisen, was zu einer selektiven Empfindlichkeit für bestimmte Frequenzen führt. Sie sind oft auch weniger empfindlich gegenüber lokalen elektrischen Störungen, da sie primär auf magnetische Felder reagieren.
Wann sollte man eine große Schleifenantenne wählen?
Große Schleifenantennen werden bevorzugt, wenn eine höhere Strahlungsimpedanz, eine größere Bandbreite oder eine ausgeprägtere Richtwirkung erforderlich ist. Sie eignen sich gut für Anwendungen, bei denen eine effiziente Abstrahlung über größere Entfernungen wichtig ist.
Wie beeinflusst die Form einer Schleifenantenne ihre Leistung?
Die Form (rund, quadratisch, dreieckig) beeinflusst die elektrische Stabilität, die mechanische Konstruktion und geringfügig auch die Strahlungseigenschaften und die Impedanz der Antenne. Delta- und Quad-Schleifen sind gängige Beispiele für große Schleifen, die relativ einfach zu realisieren sind.
Sind Schleifenantennen für den Empfang oder das Senden besser geeignet?
Schleifenantennen eignen sich sowohl für den Empfang als auch für das Senden. Kleine Schleifen sind oft in Empfängern zu finden, während große Schleifen häufig im Amateurfunk für Sendeanwendungen eingesetzt werden. Ihre Effizienz hängt stark von der Konstruktion und der Anpassung ab.
Was bedeutet ein hoher Q-Faktor bei einer Schleifenantenne?
Ein hoher Q-Faktor bei einer Schleifenantenne, typisch für kleine Schleifen, bedeutet, dass die Antenne sehr schmalbandig ist. Sie reagiert stark auf Frequenzen nahe ihrer Resonanzfrequenz, filtert aber gleichzeitig andere Frequenzen effektiv aus.
