Der Widerstandsfarbcode ist ein essenzielles Werkzeug für jeden, der mit elektronischen Bauteilen arbeitet, um den Widerstandswert eines Widerstands schnell und fehlerfrei zu ermitteln. Ohne das korrekte Verständnis dieser farbigen Ringe stehst du vor einem Rätsel, das präzises Schaltungsdesign und Reparaturen behindert.
Das sind die beliebtesten Widerstand Farbcode Produkte
Das Prinzip des Widerstandsfarbcodes
Elektronische Widerstände sind passive Bauelemente, die den Stromfluss in einem Stromkreis begrenzen. Um ihren Widerstandswert zu kennzeichnen, wird ein international standardisierter Farbcode verwendet. Dieser Code besteht aus mehreren farbigen Ringen, die direkt auf den Zylinder des Widerstands gedruckt sind. Jeder Ring repräsentiert eine bestimmte Ziffer, einen Multiplikator oder eine Toleranzangabe.
Wie liest man den Farbcode?
Das Lesen des Widerstandsfarbcodes erfordert ein systematisches Vorgehen. Grundsätzlich liest du die Ringe von der Seite, auf der die Ringe enger beieinander liegen, oder von der Seite, die den Anfang der Farbreihe kennzeichnet. Oft ist ein Abstand zwischen dem vorletzten und dem letzten Ring vorhanden, was die Orientierung erleichtert. Der erste Ring steht für die erste Ziffer des Widerstandswertes, der zweite Ring für die zweite Ziffer. Der dritte Ring ist der Multiplikator, der angibt, mit welcher Zehnerpotenz die ersten beiden Ziffern multipliziert werden müssen, um den Grundwert in Ohm zu erhalten. Der vierte Ring (sofern vorhanden) gibt die Toleranz des Widerstandes an, also die zulässige Abweichung vom Nennwert.
Widerstandswerte und ihre Bedeutung
Der Widerstandswert wird in Ohm (Ω) gemessen. Kleinere Werte werden oft in Kiloohm (kΩ, 1000 Ohm) oder Megaohm (MΩ, 1.000.000 Ohm) angegeben. Diese Einheiten werden durch den Multiplikatorring im Farbcode repräsentiert.
Der Farbcode im Detail: Ringe und ihre Bedeutungen
Jede Farbe im Widerstandsfarbcode hat eine spezifische numerische oder operative Bedeutung. Diese Zuordnung ist universell und ein Eckpfeiler der Elektronik.
Die Farben und ihre Werte
- Schwarz: 0 (Ziffer), 100 (Multiplikator)
- Braun: 1 (Ziffer), 101 (Multiplikator), ±1% (Toleranz)
- Rot: 2 (Ziffer), 102 (Multiplikator), ±2% (Toleranz)
- Orange: 3 (Ziffer), 103 (Multiplikator, kΩ)
- Gelb: 4 (Ziffer), 104 (Multiplikator, kΩ)
- Grün: 5 (Ziffer), 105 (Multiplikator, kΩ), ±0.5% (Toleranz)
- Blau: 6 (Ziffer), 106 (Multiplikator, MΩ), ±0.25% (Toleranz)
- Violett: 7 (Ziffer), 107 (Multiplikator, MΩ), ±0.1% (Toleranz)
- Grau: 8 (Ziffer), 108 (Multiplikator, MΩ), ±0.05% (Toleranz)
- Weiß: 9 (Ziffer), 109 (Multiplikator, GΩ)
- Gold: 10-1 (Multiplikator, 0.1), ±5% (Toleranz)
- Silber: 10-2 (Multiplikator, 0.01), ±10% (Toleranz)
- Farblos (kein Ring): ±20% (Toleranz)
Der Aufbau des Farbcodes
Die meisten gängigen Widerstände haben vier oder fünf Ringe. Bei Widerständen mit vier Ringen stehen die ersten beiden für die Ziffern, der dritte für den Multiplikator und der vierte für die Toleranz.
Bei Widerständen mit fünf Ringen stehen die ersten drei für die Ziffern, der vierte für den Multiplikator und der fünfte für die Toleranz. Diese sind oft Präzisionswiderstände mit geringerer Toleranz.
Praktische Beispiele zur Bestimmung des Widerstandswertes
Die theoretische Erklärung wird durch praktische Beispiele schnell verständlich. Wende die gelernten Regeln an, um die Werte verschiedener Widerstände zu ermitteln.
Beispiel 1: Vier Ringe

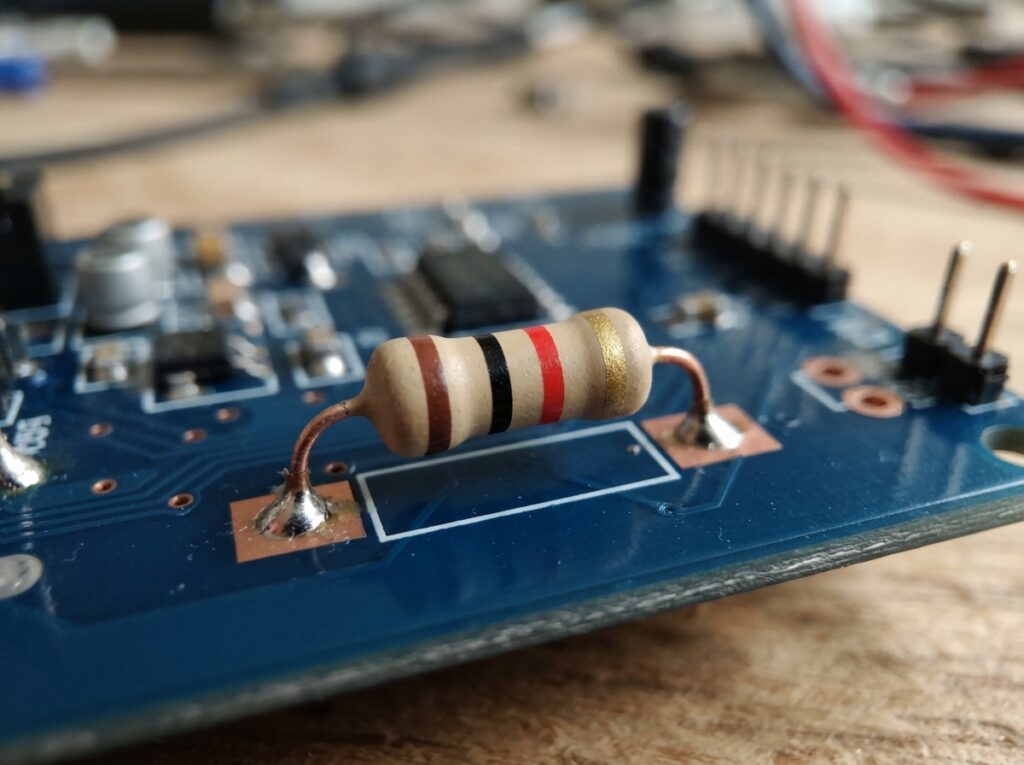

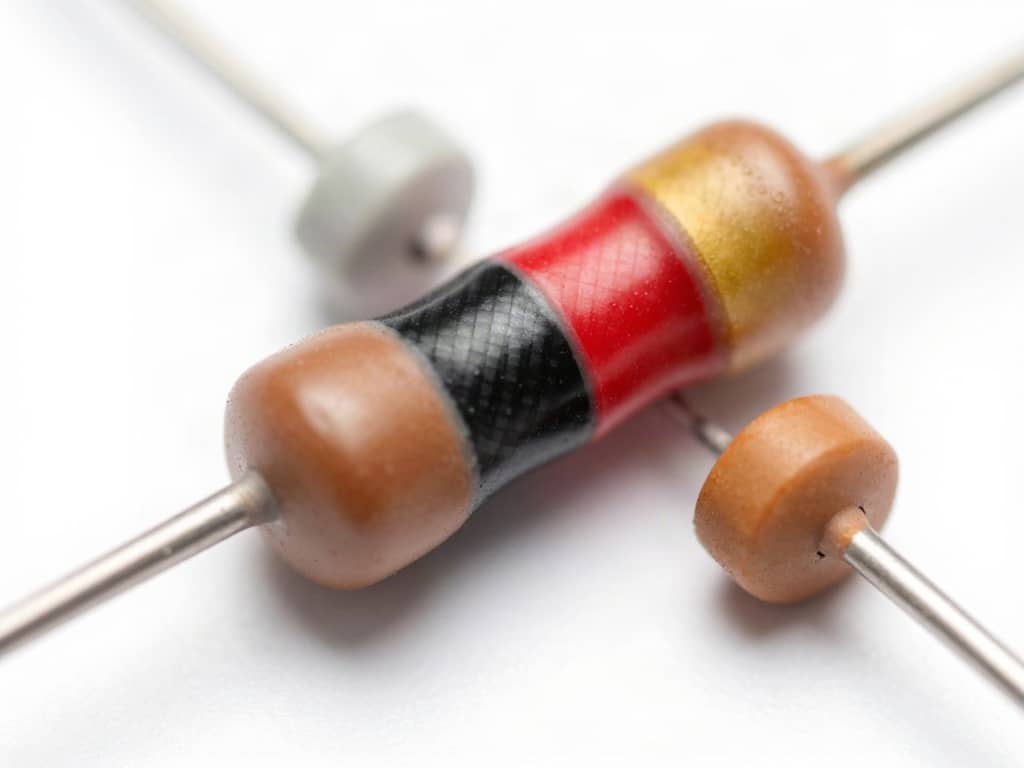

Ein Widerstand hat die Farbringe Braun, Schwarz, Rot, Gold.
- Ring 1 (Braun): 1
- Ring 2 (Schwarz): 0
- Ring 3 (Rot): Multiplikator 102 (oder 100)
- Ring 4 (Gold): Toleranz ±5%
Berechnung: (10) 100 = 1000 Ohm = 1 kΩ. Die Toleranz beträgt ±5%.
Beispiel 2: Fünf Ringe
Ein Widerstand hat die Farbringe Rot, Violett, Schwarz, Braun, Braun.
- Ring 1 (Rot): 2
- Ring 2 (Violett): 7
- Ring 3 (Schwarz): 0
- Ring 4 (Braun): Multiplikator 101 (oder 10)
- Ring 5 (Braun): Toleranz ±1%
Berechnung: (270) 10 = 2700 Ohm = 2.7 kΩ. Die Toleranz beträgt ±1%.
Beispiel 3: Widerstände mit Gold- und Silberringen als Multiplikator
Ein Widerstand hat die Farbringe Grün, Blau, Gold, Silber.
- Ring 1 (Grün): 5
- Ring 2 (Blau): 6
- Ring 3 (Gold): Multiplikator 10-1 (oder 0.1)
- Ring 4 (Silber): Toleranz ±10%
Berechnung: (56) 0.1 = 5.6 Ohm. Die Toleranz beträgt ±10%.
Tabellarische Übersicht der Farbkodierung
Diese Übersicht fasst die wichtigsten Informationen für eine schnelle Referenz zusammen. Sie hilft dir, die Zuordnungen schnell nachzuschlagen.
| Farbe | Ziffer | Multiplikator | Toleranz |
|---|---|---|---|
| Schwarz | 0 | 100 (1) | – |
| Braun | 1 | 101 (10) | ±1% |
| Rot | 2 | 102 (100) | ±2% |
| Orange | 3 | 103 (1 kΩ) | – |
| Gelb | 4 | 104 (10 kΩ) | – |
| Grün | 5 | 105 (100 kΩ) | ±0.5% |
| Blau | 6 | 106 (1 MΩ) | ±0.25% |
| Violett | 7 | 107 (10 MΩ) | ±0.1% |
| Grau | 8 | 108 (100 MΩ) | ±0.05% |
| Weiß | 9 | 109 (1 GΩ) | – |
| Gold | – | 10-1 (0.1) | ±5% |
| Silber | – | 10-2 (0.01) | ±10% |
| Farblos | – | – | ±20% |
Besonderheiten und fortgeschrittene Aspekte
Neben den Standardwiderständen gibt es einige Besonderheiten, die dein Wissen vertiefen und dir helfen, auch ungewöhnliche Kennzeichnungen zu interpretieren.
Widerstände mit mehr als fünf Ringen
Sehr seltene Präzisionswiderstände können auch sechs Ringe aufweisen. Hierbei steht der sechste Ring oft für einen Temperaturkoeffizienten, der angibt, wie stark sich der Widerstandswert mit der Temperatur ändert. Die ersten drei Ringe bilden die Ziffern, der vierte den Multiplikator und der fünfte die Toleranz.
SMD-Widerstände
Surface-Mount-Device (SMD)-Widerstände sind die kompakten Bauteile, die du auf modernen Leiterplatten findest. Sie verwenden oft eine andere Kodierung, typischerweise eine dreistellige oder vierstellige Nummer. Bei dreistelliger Kodierung stehen die ersten beiden Ziffern für die Werte und die dritte Ziffer für die Anzahl der Nullen (Multiplikator). Beispielsweise bedeutet 103: 10 103 = 10 kΩ. Bei vierstelliger Kodierung (für präzisere Werte) stehen die ersten drei Ziffern für die Werte, die vierte für den Multiplikator.
Manchmal werden auch Buchstaben verwendet, um die Werte anzugeben, insbesondere bei kleineren Widerständen, bei denen nicht genügend Platz für Zahlen ist. Hier ist eine Referenztabelle für solche Fälle unerlässlich.
Die Bedeutung der Toleranz
Die Toleranz ist ein kritischer Faktor, besonders in präzisen Schaltungen. Ein Widerstand mit 1% Toleranz ist genauer als einer mit 5% oder 10%. Für Audio-Verstärker oder Messgeräte sind geringe Toleranzen oft entscheidend, während sie in einfachen Leistungsschaltungen weniger relevant sein können.
Widerstände mit speziellen Eigenschaften
Es gibt auch spezielle Widerstände wie:
- Vielschichtkeramik-Kondensatoren (MLCCs): Diese verwenden ebenfalls Farbringe, aber die Interpretation kann abweichen. Achte hier auf die spezifische Kennzeichnung.
- Präzisionswiderstände: Diese sind oft mit sehr geringen Toleranzen (z. B. 0,1% oder besser) gekennzeichnet und können für anspruchsvolle Anwendungen verwendet werden.
- Leistungswiderstände: Diese sind größer, haben oft keine Farbringe, sondern werden mit ihrem Wert und ihrer Leistung (z. B. 5W, 10W) bedruckt.
Fehlerquellen und wie du sie vermeidest
Bei der Anwendung des Farbcode-Systems können leicht Fehler passieren. Das Wissen um häufige Fallstricke hilft dir, diese zu umgehen.
Falsche Leserichtung
Das häufigste Problem ist die falsche Leserichtung. Achte stets auf den Abstand zwischen den Ringen oder die tendenziell dichtere Anordnung am Anfang. Wenn du unsicher bist, berechne beide möglichen Werte (falls du mit 4 oder 5 Ringen arbeitest) und prüfe, welcher Wert im realistischen Bereich für deine Anwendung liegt.
Verwechslung von Farben
Besonders ähnliche Farben wie Braun und Rot, oder Blau und Violett können in schlechter Beleuchtung oder bei abgenutzten Widerständen verwechselt werden. Nutze gutes Licht und im Zweifelsfall ein Multimeter zur Überprüfung.
Fehlinterpretation des Multiplikators
Die korrekte Anwendung des Multiplikators ist entscheidend. Ein Rot kann 100 bedeuten, aber auch ein Goldring als Multiplikator (0.1) ist wichtig zu erkennen. Achte besonders auf die Gold- und Silberringe, die kleinere oder dezimale Werte repräsentieren.
Unklare oder beschädigte Markierungen
Manchmal sind die Ringe auf alten oder stark beanspruchten Widerständen schwer zu erkennen oder teilweise abgerieben. In solchen Fällen ist die Messung mit einem Multimeter die zuverlässigste Methode. Stelle dein Multimeter auf den passenden Widerstandsmessbereich ein und halte die Prüfspitzen an die Anschlussdrähte des Widerstands.
Der Umgang mit Toleranzwerten
Die Toleranz gibt den zulässigen Bereich an, in dem der tatsächliche Widerstandswert liegen darf. Ein Widerstand mit einem Nennwert von 1000 Ohm und einer Toleranz von 5% hat einen tatsächlichen Widerstandswert, der zwischen 950 Ohm (1000 – 50) und 1050 Ohm (1000 + 50) liegen kann.
Relevanz der Toleranz für Schaltungen
In analogen Schaltungen, insbesondere bei Audio- und Präzisionsmessgeräten, ist die genaue Einhaltung der Widerstandswerte essenziell für die Signalintegrität und die Genauigkeit der Messungen. In digitalen Schaltungen oder bei einfachen Lastwiderständen ist die Toleranz oft weniger kritisch.
Hilfreiche Tools zur Bestimmung
Neben deinem Wissen gibt es Werkzeuge, die dir die Arbeit erleichtern können.
Online-Rechner und Apps
Es gibt zahlreiche kostenlose Online-Rechner und mobile Apps, bei denen du die Farben des Widerstands eingeben kannst und der Wert automatisch berechnet wird. Diese sind ideal für schnelle Überprüfungen.
Multimeter
Das wichtigste Werkzeug für jeden Elektroniker. Wenn die Farbringe unklar sind oder du den tatsächlichen Wert exakt wissen möchtest, ist das Multimeter dein bester Freund. Es misst den realen Widerstandswert und umgeht so alle Probleme mit der Farbcodeskala.
Wann ist der Farbcode noch relevant?
Obwohl moderne Geräte oft bedruckte SMD-Widerstände verwenden, ist das Wissen um den klassischen Farbcode nach wie vor unverzichtbar. Viele ältere Geräte, Hobby-Elektronikprojekte und Ersatzteile verwenden weiterhin bedruckte bedrahtete Widerstände. Zudem schult das Verständnis des Farbcodes das Verständnis für die grundlegende Funktionsweise von Widerständen und deren Kennzeichnung.
Das sind die neuesten Widerstand Farbcode Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Widerstandsfarbcode lesen: Werte schnell bestimmen
Was ist die wichtigste Regel beim Lesen des Widerstandsfarbcodes?
Die wichtigste Regel ist, die Ringe von der Seite zu lesen, auf der sie enger zusammenliegen. Oft gibt es einen größeren Abstand zwischen dem vorletzten und dem letzten Ring, was die Leserichtung klar anzeigt. Wenn dieser Abstand nicht eindeutig ist, beginne mit der Seite, die eine gültige Farbkodierung (Ziffer, Ziffer, Multiplikator, Toleranz) ergibt.
Wie erkenne ich, ob es sich um einen 4- oder 5-Band-Widerstand handelt?
Bei 4-Band-Widerständen liegt der Abstand zwischen dem zweiten und dritten Ring tendenziell kleiner als zwischen dem dritten und vierten Ring. Bei 5-Band-Widerständen ist der Abstand oft zwischen dem dritten und vierten Ring spürbar größer. Auch die Anzahl der Ringe selbst ist ein deutlicher Hinweis.
Was bedeutet ein silberner oder goldener Ring als letzter Ring?
Ein silberner oder goldener Ring als letzter Ring gibt die Toleranz des Widerstands an. Silber bedeutet eine Toleranz von ±10%, Gold bedeutet eine Toleranz von ±5%. Diese sind üblich für Standardwiderstände.
Was ist der Unterschied zwischen einem 3-Band- und einem 4-Band-Widerstand?
Ein 3-Band-Widerstand hat zwei Ziffern und einen Multiplikator. Sie sind älter und weniger präzise, oft mit einer Standardtoleranz von ±20%. Ein 4-Band-Widerstand hat zwei Ziffern, einen Multiplikator und eine Toleranzangabe (oft Braun, Rot, Grün, Gold oder Silber), was präzisere Werte ermöglicht.
Ich sehe einen Widerstand mit einem Ring, der kaum Farbe hat. Was bedeutet das?
Ein farbloser Ring als letzter Ring steht für eine sehr hohe Toleranz von ±20%. Diese Widerstände sind in Anwendungen zu finden, bei denen die exakte Widerstandsgröße keine große Rolle spielt.
Wie liest man einen Widerstand, bei dem die Ringe sehr nah beieinander liegen?
Wenn die Ringe sehr nah beieinander liegen und kein deutlicher Abstand erkennbar ist, solltest du die beiden möglichen Leserichtungen durchrechnen. Wähle die Interpretation, die einen sinnvollen Widerstandswert (z. B. nicht 0,00 Ohm oder extrem hohe Werte mit niedriger Toleranz) und eine gängige Farbkodierung ergibt.
Wie kann ich den tatsächlichen Wert eines Widerstands überprüfen, wenn ich unsicher bin?
Die zuverlässigste Methode ist die Verwendung eines Multimeters. Stelle das Gerät auf den Widerstandsmessbereich (Ω) ein und miss den Wert, indem du die Prüfspitzen an die Anschlussdrähte des Widerstands hältst. Dies gibt dir den realen Wert inklusive seiner tatsächlichen Toleranz.
