Wenn du im Amateurfunk mit unerwünschten Störungen oder einer reduzierten Sende-/Empfangsleistung kämpfst, sind Ferritkerne eine effektive Lösung, um Mantelwellen zu dämpfen und die Signalintegrität zu verbessern. Du kannst durch gezielten Einsatz von Ferritmaterialien die Effizienz deiner Antennen und Geräte signifikant steigern und störende Abstrahlungen minimieren.
Das sind die beliebtesten Ferritkern Produkte
Warum Mantelwellen Probleme im Amateurfunk verursachen
Mantelwellen sind unerwünschte Ströme, die auf der Außenmantel von Koaxialkabeln fließen. Sie entstehen, wenn die Masseführung des Koaxialkabels nicht ideal ist. Dies kann verschiedene Ursachen haben, beispielsweise eine unvollständige Abschirmung des Kabels selbst oder eine Fehlanpassung zwischen Antenne und Speisepunkt. Wenn diese Mantelwellen auftreten, verhalten sie sich wie eine zusätzliche, unerwünschte Antenne. Sie strahlen HF-Energie ab, was zu mehreren Problemen führt:
- Störungen im Funkbetrieb: Mantelwellen können unerwünschte Abstrahlungen verursachen, die deine eigene Signalqualität beeinträchtigen oder sogar andere Funkdienste stören. Sie können auch zu Rückkopplungen führen, die deine Endstufe beschädigen könnten.
- Reduzierte Antenneneffizienz: Ein Teil der von dir erzeugten Sendeleistung wird durch die Mantelwellen ungenutzt abgestrahlt, anstatt in die gewünschte Richtung zu gehen. Dies verringert deine Reichweite und deine Effizienz. Beim Empfang können Mantelwellen externe Störsignale aufnehmen und zum Empfänger leiten, was die Empfindlichkeit deines Funkgeräts negativ beeinflusst.
- Messungenauigkeiten: Bei der Kalibrierung von Antennen oder der Messung von Stehwellenverhältnissen (SWR) können Mantelwellen zu verfälschten Messergebnissen führen.
- Probleme mit der HF-Erdung: Eine gute HF-Erdung ist entscheidend für viele Antennensysteme. Mantelwellen können den Stromfluss auf der Außenmantel des Koaxkabels umleiten und so eine effektive HF-Erdung behindern.
Wie Ferritkerne gegen Mantelwellen wirken
Ferritkerne sind spezielle Magnetkerne, die aus ferromagnetischen Materialien bestehen. Sie haben die Eigenschaft, hochfrequente Wechselströme, die auf dem Kabelmantel fließen, stark zu dämpfen. Im Wesentlichen wirken sie wie ein hochfrequenter „Kurzschluss“ für die Mantelwellen, indem sie ihnen einen sehr niedrigen Widerstand bieten und die Energie in Wärme umwandeln. Dieser Effekt beruht auf der hohen Permeabilität des Ferritmaterials bei bestimmten Frequenzen. Je nach Zusammensetzung des Ferrits (unterschiedliche Materialien wie Mangan-Zink oder Nickel-Zink) und der Form des Kerns (Ringkern, Stabkern, etc.) lassen sich unterschiedliche Frequenzbereiche effektiv bedämpfen.
Die Funktionsweise lässt sich vereinfacht so erklären:
- Impedanzsteigerung: Ferritmaterialien bieten dem hochfrequenten Strom auf dem Kabelmantel eine sehr hohe Impedanz. Dies bedeutet, dass der Strom nur mit großer Mühe fließen kann.
- Energieabsorption: Die magnetischen Eigenschaften des Ferrits führen dazu, dass die Energie des hochfrequenten Stroms absorbiert und in Wärme umgewandelt wird. Dies reduziert die Amplitude der Mantelwellen erheblich.
- Frequenzabhängigkeit: Die Dämpfungswirkung von Ferritkernen ist frequenzabhängig. Für den Amateurfunk ist es wichtig, Ferritmaterialien zu wählen, die im relevanten Frequenzbereich (z.B. 3,5 MHz bis 10 GHz, je nach Anwendung) ihre volle Wirkung entfalten.
Arten von Ferritkernen und ihre Anwendung
Es gibt verschiedene Formen und Materialien von Ferritkernen, die für unterschiedliche Anwendungen im Amateurfunk geeignet sind. Die Wahl des richtigen Kerns hängt von der Frequenz, der Leistung und der Art der Störung ab.

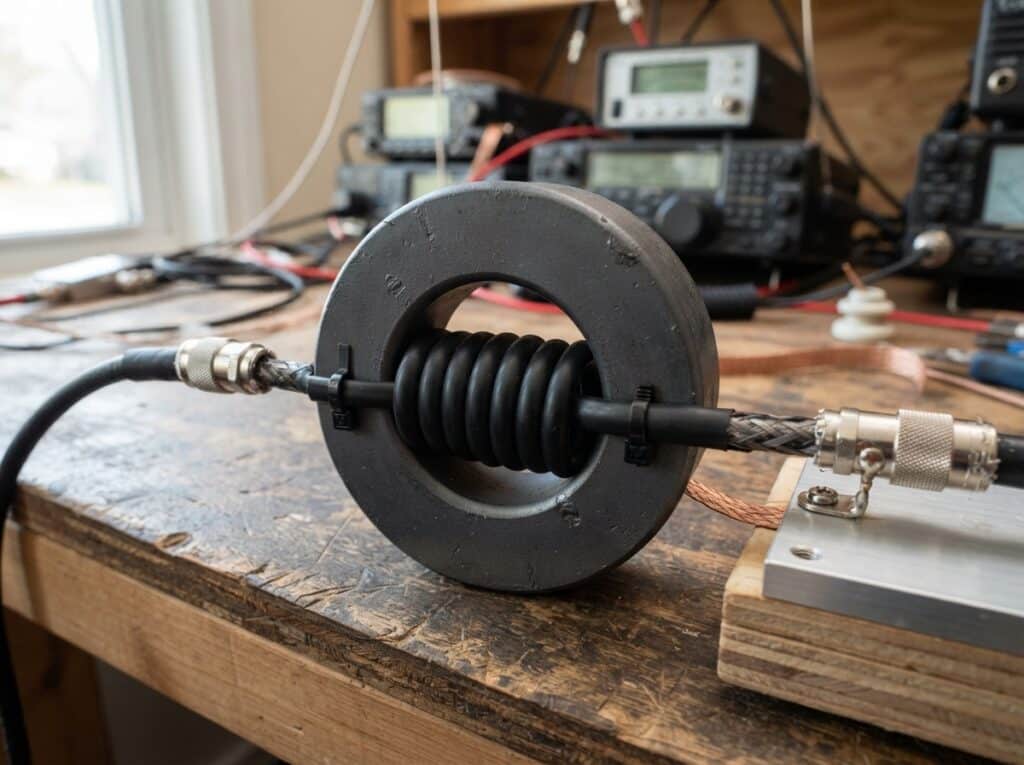

Ringkerne (Toroidal Cores)
Ringkerne sind donutförmig und werden typischerweise um das Koaxialkabel gelegt. Sie sind sehr effizient bei der Dämpfung von Mantelwellen.
- Materialien: Gängige Materialien sind Mangan-Zink-Ferrite (oft für niedrigere Frequenzen, z.B. bis 30 MHz) und Nickel-Zink-Ferrite (oft für höhere Frequenzen, z.B. von 1 MHz bis über 1 GHz). Die genaue Zusammensetzung ist entscheidend für die Frequenzbandbreite und die Permeabilität.
- Anwendung: Einfach über das Koaxialkabel schieben, idealerweise nahe dem Speisepunkt der Antenne oder am Eingang des Funkgeräts. Mehrere Kerne dicht nebeneinander können die Dämpfung weiter erhöhen. Bei höheren Leistungen kann es ratsam sein, mehrere Kerne zu verwenden oder auf größere Kerne mit höherer Sättigungsleistung zurückzugreifen.
- Beispiele: FT140-43 (Mangan-Zink, für 160m bis 20m), FT240-61 (Nickel-Zink, für höhere Bänder und 50 MHz). Die Zahlen geben oft die ungefähre äußere und innere Größe an (z.B. FT140 hat ca. 1,4 Zoll Außendurchmesser).
Spaltkerne (Split Cores)
Diese Kerne lassen sich öffnen und können nachträglich um ein bereits verlegtes Koaxialkabel angebracht werden. Sie sind praktisch, wenn das Kabel nicht einfach über einen Ringkern geschoben werden kann.
- Materialien: Ähnlich wie bei Ringkernen, aber oft etwas weniger effizient, da die Unterbrechung des Magnetkreises die Leistung beeinflussen kann.
- Anwendung: Einfach um das Kabel klemmen. Oft werden sie paarweise eingesetzt, um den Magnetkreis wieder zu schließen.
Stabkerne (Rod Cores)
Stabkerne sind zylindrisch und werden oft in Filter- oder Drosselschaltungen eingesetzt.
- Anwendung: Sie sind weniger gebräuchlich zur direkten Mantelwellendämpfung an Koaxialkabeln, finden aber Anwendung in der Konstruktion von Antennentunern oder als Teil von Drosseln, die in Verbindung mit Antennen eingesetzt werden.
Ferrit-Perlen (Ferrite Beads)
Dies sind kleine, röhrenförmige Ferritkerne, die oft auf Anschlusskabeln von Geräten zu finden sind. Sie dienen zur Dämpfung hochfrequenter Störungen, die über die Strom- oder Signalleitungen eingekoppelt werden.
- Anwendung: Werden um einzelne Kabel oder Litzen gelegt, um Störungen zu filtern. Sie sind eher für niedrigere Leistungen und als zusätzliche Maßnahme zur Mantelwellendämpfung auf Signalleitungen gedacht.
Der richtige Einsatz von Ferritkernen zur Reduzierung von Mantelwellen
Der effektive Einsatz von Ferritkernen erfordert ein gewisses Verständnis dafür, wo und wie sie angebracht werden sollten.
Platzierung ist entscheidend
Der wichtigste Punkt ist die Platzierung der Ferritkerne. Sie müssen dort angebracht werden, wo die Mantelwellen am stärksten sind oder wo sie am meisten Schaden anrichten könnten.
- Nahe dem Speisepunkt der Antenne: Dies ist oft der kritischste Punkt. Hier sind die Mantelwellen am stärksten ausgeprägt, da das Koaxialkabel hier direkt mit der Antenne verbunden ist. Ein oder mehrere Ringkerne, die um das Kabel nahe dem Antennentuner oder dem Speisepunkt der Antenne gelegt werden, können hier Wunder wirken.
- Am Eingang des Funkgeräts: Wenn Mantelwellen vom Antennenkabel in dein Shack gelangen, können sie dein Funkgerät stören. Ein Ferritkern oder eine Serie von Kernen am Ende des Koaxialkabels, bevor es in dein Funkgerät oder deinen Tuner geht, kann diese Störungen auf dem Kabelweg dämpfen.
- An Kabeldurchführungen: Wenn Kabel durch Wände oder Gehäuse geführt werden, können sie als Antennen wirken. Die Anbringung von Ferritkernen an diesen Stellen kann die Abstrahlung verhindern.
- An Strom- und Datenleitungen: Auch Stromkabel und Datenleitungen können HF-Energie aufnehmen oder abstrahlen. Ferrit-Perlen oder kleine Ringkerne können hier zur Filterung von Störungen eingesetzt werden.
Anzahl und Anordnung der Ferritkerne
Nicht immer ist ein einziger Ferritkern ausreichend. Die Effektivität lässt sich oft steigern:
- Mehrere Kerne auf einem Kabel: Mehrere Ringkerne, die eng hintereinander auf dem Koaxialkabel platziert werden, erhöhen die Gesamtimpedanz und damit die Dämpfung. Dies ist besonders bei höheren Leistungen oder breiteren Frequenzbändern sinnvoll.
- Verwendung von größeren Kernen: Bei höheren Sendeleistungen können größere Ferritkerne mit einer höheren Sättigungsleistung verwendet werden, um zu verhindern, dass der Kern durch die HF-Energie „gesättigt“ wird und seine dämpfende Wirkung verliert.
- Kombination verschiedener Materialien: Für eine breite Frequenzabdeckung kann es sinnvoll sein, Kerne aus unterschiedlichen Ferritmaterialien (z.B. Mangan-Zink für tiefere Bänder und Nickel-Zink für höhere Bänder) zu kombinieren.
Auswahl des richtigen Ferritmaterials
Die Wahl des richtigen Ferritmaterials ist entscheidend für die Effektivität bei den von dir genutzten Frequenzbändern.
- Mangan-Zink (MnZn): Dieses Material hat eine hohe Permeabilität bei niedrigeren Frequenzen (typischerweise bis ca. 30 MHz). Es ist gut geeignet für Kurzwellenbänder.
- Nickel-Zink (NiZn): Dieses Material hat eine geringere Permeabilität bei niedrigen Frequenzen, steigt aber bei höheren Frequenzen (oft von 1 MHz bis über 1 GHz) an. Es ist ideal für VHF- und UHF-Bänder sowie für Breitbandanwendungen.
Hersteller geben oft an, für welche Frequenzbereiche ein bestimmter Ferritkern optimiert ist. Achte auf diese Angaben, um die bestmögliche Leistung zu erzielen.
Ferritkerne im Vergleich zu anderen Methoden zur Mantelwellenreduzierung
Ferritkerne sind eine der einfachsten und kostengünstigsten Methoden zur Reduzierung von Mantelwellen. Es gibt jedoch auch andere Techniken:
HF-Drosseln (Common Mode Chokes)
Eine HF-Drossel ist im Grunde eine selbstgebaute Mantelwellensperre. Sie besteht oft aus einer bestimmten Anzahl von Windungen Koaxialkabel, die um einen großen Ferritringkern gewickelt werden. Durch die spezielle Wicklungstechnik heben sich die magnetischen Felder der einzelnen Windungen auf der Innenseite des Kabels auf, während das Feld der Mantelwellen auf der Außenseite verstärkt und so gedämpft wird.
- Vorteile: Kann sehr effektiv sein, besonders bei höheren Leistungen. Du kannst die Anzahl der Windungen und die Art des Kerns an deine spezifischen Bedürfnisse anpassen.
- Nachteile: Erfordert etwas mehr Aufwand beim Bau. Die Wahl des richtigen Kerns und der richtigen Wicklungsanzahl ist wichtig.
Antennen-Tuner mit Mantelwellensperre
Viele moderne Antennentuner verfügen über integrierte Mantelwellensperren. Diese sind oft so konzipiert, dass sie effektiv bei den gängigen Amateurfunkbändern arbeiten.
- Vorteile: Bequem und oft sehr effektiv.
- Nachteile: Kann teuer sein.
Optimale Kabelverlegung
Eine sorgfältige und intelligente Verlegung des Koaxialkabels kann ebenfalls dazu beitragen, Mantelwellen zu minimieren. Vermeide unnötige Schlaufen oder Knicke im Kabel und halte das Kabel möglichst gerade und senkrecht zur Antenne, wenn möglich.
- Vorteile: Kostenlos und grundlegend wichtig.
- Nachteile: Nicht immer praktikabel oder ausreichend allein.
Zusammenfassende Übersicht: Ferritkerne im Amateurfunk
| Aspekt | Beschreibung | Vorteile | Nachteile | Wichtige Überlegungen |
|---|---|---|---|---|
| Problem | Unerwünschte Mantelwellen auf Koaxialkabeln beeinträchtigen Sende-/Empfangsleistung und verursachen Störungen. | Signalintegrität verbessern, Effizienz steigern, Störungen reduzieren. | Kann bei unsachgemäßer Anwendung weniger effektiv sein. | Frequenzband, Leistung, Kabeltyp. |
| Lösung | Anbringung von Ferritkernen zur Dämpfung von Mantelwellen. | Einfache Installation, kostengünstig, breitbandige Wirkung möglich. | Material und Form müssen zur Frequenz passen. | Platzierung, Anzahl der Kerne, Kernmaterial. |
| Anwendung | Ringkerne nahe Antennenspeisepunkt oder Funkgeräteeingang, Spaltkerne für nachträgliche Montage. | Effektive Dämpfung an kritischen Punkten. | Benötigt Zugang zum Kabel. | Nähe zum Störungsursprung ist entscheidend. |
| Materialwahl | Mangan-Zink (MnZn) für niedrige Frequenzen, Nickel-Zink (NiZn) für hohe Frequenzen. | Optimale Dämpfung im jeweiligen Frequenzbereich. | Material muss zur Frequenz passen. | Herstellerangaben beachten. |
| Alternative Methoden | HF-Drosseln, integrierte Tuner, Kabelverlegung. | Ergänzen oder ersetzen Ferritkerne. | Aufwand, Kosten. | Kombination der Methoden oft am besten. |
Häufig gestellte Fragen zu Ferritkernen im Amateurfunk
Was genau sind Mantelwellen und warum sind sie ein Problem?
Mantelwellen sind unerwünschte HF-Ströme, die auf der Außenhaut eines Koaxialkabels fließen. Sie entstehen, wenn die Impedanz des Kabels nicht korrekt an die Antenne oder das Funkgerät angepasst ist oder wenn das Kabel selbst als Antenne wirkt. Sie strahlen Energie ab, stören deine eigenen Funkdienste, reduzieren die Effizienz deiner Antenne und können sogar dein Funkgerät schädigen.
Wie erkenne ich, ob ich Probleme mit Mantelwellen habe?
Typische Anzeichen sind erhöhte Rückkopplungsprobleme (Pfeifen oder Dröhnen beim Senden), unerklärliche Störungen im Shack (andere Geräte werden gestört), eine geringere Sendeleistung als erwartet, oder ein ungünstiges Stehwellenverhältnis (SWR), das sich trotz Anpassung der Antenne nicht verbessern lässt. Auch Funkamateure, die dich hören, berichten von ungewöhnlichen Nebengeräuschen oder einer schlechteren Signalqualität.
Wo platziere ich Ferritkerne am besten für maximale Wirkung?
Die wichtigste Stelle ist nahe dem Speisepunkt deiner Antenne, also dort, wo das Koaxialkabel mit der Antenne oder dem Antennentuner verbunden ist. Eine weitere wichtige Position ist am Ende des Koaxialkabels, bevor es in dein Funkgerät gelangt. Zusätzliche Kerne können an Kabeldurchführungen oder dort angebracht werden, wo du Störungen vermutest.
Welche Art von Ferritkern sollte ich für meine Bänder verwenden?
Für die niedrigeren Kurzwellenbänder (z.B. 160m bis 20m) sind Mangan-Zink-Ferritkerne (oft mit der Kennung 43) gut geeignet. Für höhere Bänder (z.B. 10m, 6m, 2m, 70cm) oder für Breitbandanwendungen sind Nickel-Zink-Ferritkerne (oft mit der Kennung 61) besser. Achte auf die Angaben des Herstellers bezüglich des optimalen Frequenzbereichs.
Kann ich zu viele Ferritkerne verwenden?
Es ist eher unwahrscheinlich, dass du zu viele Ferritkerne verwendest, solange sie korrekt platziert sind. Mehrere Kerne hintereinander erhöhen die Dämpfungswirkung. Achte jedoch darauf, dass die Kerne bei sehr hohen Leistungen nicht gesättigt werden. In der Regel sind 6-12 Ringkerne am Speisepunkt eine gute Ausgangsbasis für viele Anwendungen.
Sind Ferritkerne eine universelle Lösung für alle Arten von Funkstörungen?
Ferritkerne sind primär zur Reduzierung von Mantelwellen auf Koaxialkabeln konzipiert. Sie sind sehr effektiv gegen diese spezifische Art von Störung. Andere Funkstörungen, wie z.B. elektromagnetische Interferenzen (EMI) von Netzgeräten oder Nachbargebäuden, erfordern oft andere Entstörungsmaßnahmen wie Filter oder abgeschirmte Kabel.
Wie kann ich die Effektivität meiner Ferritkerne testen?
Eine einfache Methode ist, deine Sendeleistung und dein SWR vor und nach dem Anbringen der Ferritkerne zu messen. Eine Verbesserung der Sendeleistung und eine stabilere oder niedrigere SWR-Anzeige deuten auf eine Reduzierung der Mantelwellen hin. Auch die Beobachtung von Störungen im Shack oder durch andere Funkamateure kann Aufschluss geben.
