Eine korrekt ausgeführte Erdung und ein durchdachter Potentialausgleich sind für deine Amateurfunkstation essenziell, um dich und deine Ausrüstung vor gefährlichen Überspannungen zu schützen und eine optimale Funkperformance zu gewährleisten. Das Verständnis der grundlegenden Prinzipien und der richtigen Umsetzung ist daher für jeden Funkamateur unerlässlich, um sicher und effektiv arbeiten zu können.
Das sind die beliebtesten Erdungsstab Produkte
Grundlagen der Erdung in der Amateurfunkstation
Die Erdung in deiner Amateurfunkstation erfüllt mehrere kritische Funktionen. Primär dient sie dem Schutz vor elektrischen Gefahren, insbesondere vor Blitzschlag und statischer Entladung. Eine gute Erdung leitet überschüssige Energie sicher in die Erde ab und verhindert so Schäden an deinem wertvollen Equipment wie Funkgeräten, Transceivern, Netzteilen und Antennenanlagen. Des Weiteren ist eine effektive Erdung entscheidend für die Reduzierung von Funkstörungen (RFI) und die Verbesserung der Empfangsqualität deines Senders und Empfängers.
Warum eine Erdung notwendig ist
Stell dir vor, ein Blitz schlägt in die Nähe deiner Antenne ein oder es kommt zu einer starken elektrostatischen Aufladung. Ohne eine adäquate Erdung kann die dabei entstehende Energie ungehindert durch deine Funkgeräte fließen und diese irreparabel beschädigen. Ebenso können hohe Spannungen durch atmosphärische Störungen oder Fehler in der Stromversorgung entstehen. Die Erdung bietet einen niederohmigen Pfad, über den diese Spannungen sicher abgeleitet werden. Darüber hinaus ist die Erdung oft ein integraler Bestandteil des Antennensystems, insbesondere bei bestimmten Antennentypen, um die Abstrahlungseigenschaften zu optimieren und unerwünschte Nebengeräusche zu minimieren.
Arten von Erdungen
In der Amateurfunkpraxis unterscheidet man verschiedene Arten von Erdungen:
- Schutzerdung (Schutzleiter): Dies ist die wichtigste Erdung für deine Sicherheit. Sie ist über das Stromnetz mit der Haupterdungsschiene deines Gebäudes verbunden und leitet im Fehlerfall (z.B. Kurzschluss) gefährliche Berührungsspannungen sicher ab. Alle metallischen Gehäuse von elektrischen Geräten sollten damit verbunden sein.
- Funktionserdung (Betriebserde): Diese Erdung dient dem störungsfreien Betrieb deiner Funkgeräte und der Optimierung der HF-Performance. Sie kann sich von der Schutzerdung unterscheiden und ist oft auf eine niederohmige Verbindung zur Erde ausgerichtet, um HF-Ströme abzuleiten.
- Blitzschutzerdung: Speziell für Antennenmasten und hohe Aufbauten konzipiert, um die direkten Auswirkungen eines Blitzschlags zu minimieren. Diese Erdung muss extrem niederohmig sein und über dicke Leiterquerschnitte verfügen.
- Gleichspannungs-Erdung: Bei manchen Schaltungen oder zur Vermeidung von Brummschleifen kann eine Erdung auf Gleichspannungsniveau erforderlich sein. Dies ist jedoch ein Spezialfall und eher im Bereich des Schaltungsdesigns relevant.
Der Potentialausgleich – Mehr als nur ein Anschluss
Der Potentialausgleich ist ein entscheidendes Element, um alle leitfähigen Teile deiner Funkstation auf dasselbe elektrische Potenzial zu bringen. Dies verhindert Potenzialdifferenzen, die zu unerwünschten Strömen und damit zu Störungen oder Schäden führen können. Ohne einen durchgängigen Potentialausgleich können selbst die besten Erdungen unwirksam bleiben, da sich zwischen verschiedenen Geräten Spannungsunterschiede aufbauen, die dann auf anderem Wege entladen werden.
Warum Potentialausgleich wichtig ist
Die Hauptfunktion des Potentialausgleichs ist es, die Entstehung von Ausgleichsströmen zwischen verschiedenen Massepunkten zu verhindern. Wenn beispielsweise deine Funkgeräte über unterschiedliche Wege mit der Erde verbunden sind, können sich zwischen ihnen Potenzialunterschiede bilden. Diese können zu Brummschleifen führen, die sich als störendes Geräusch im Audiobereich bemerkbar machen oder die Signalintegrität beeinträchtigen. Bei HF-Anwendungen ist dies noch kritischer: Ungewollte HF-Ströme können über die Massewege fließen und zu Einstreuungen in empfindliche Schaltungsteile führen oder die Antennenperformance negativ beeinflussen.
Elemente des Potentialausgleichs
Der Potentialausgleich umfasst im Wesentlichen folgende Verbindungen:
- Verbindung aller Gerätegehäuse: Sämtliche metallischen Gehäuse deiner Funkgeräte, Netzteile, Messgeräte und anderen elektrischen Komponenten sollten miteinander und mit der Haupterdungsschiene verbunden sein.
- Verbindung von Antennenanlagen: Die Erdungspunkte deiner Antennen, insbesondere die Fußpunkte von vertikalen Antennen und die Mastfüße, müssen in den Potentialausgleich einbezogen werden.
- Verbindung von koaxialen Kabelabschirmungen: Die Abschirmung von Koaxialkabeln sollte an beiden Enden mit dem Potentialausgleich verbunden sein, um HF-Potentialunterschiede zu vermeiden.
- Verbindung zur Stromversorgung: Der Schutzleiter der Stromversorgung deiner Funkgeräte muss integraler Bestandteil des Potentialausgleichs sein.
Die Praxis: Erdung und Potentialausgleich umsetzen
Die korrekte Umsetzung erfordert sorgfältige Planung und die Verwendung geeigneter Materialien. Eine schlechte Erdung ist oft schlimmer als gar keine, da sie falsche Sicherheit vermittelt.
Materialien und Dimensionierung
Für die Erdung und den Potentialausgleich solltest du ausschließlich hochwertige Materialien verwenden:
- Erdungsleiter: Verwende flexible, hochreine Kupferlitze oder massive Kupferleiter mit ausreichendem Querschnitt. Für die Haupterdung und Blitzschutz sind Querschnitte von mindestens 16 mm² üblich, für Antennenmasten und Blitzschutz auch 35 mm² oder mehr. dünne, isolierte Kabel sind für diese Zwecke ungeeignet.
- Erdungsstäbe: Bei der Außenverdrahtung sind verzinkte oder blanke Kupfer-Erdungsstäbe (oft 1,5 bis 2 Meter lang) in den Boden einzuschlagen. Mehrere Stäbe, die miteinander verbunden sind, verbessern die Wirksamkeit.
- Verbindungselemente: Verwende korrosionsbeständige Klemmen, Schrauben und Kabelschuhe aus Messing oder Edelstahl.
- Haupterdungsschiene: Eine gut dimensionierte Kupferschiene, an der alle Erdungsleiter zusammengeführt werden, ist unerlässlich.
Außen- vs. Innenverdrahtung
Die Erdung deiner Station teilt sich in die Außen- und die Innenverdrahtung auf:

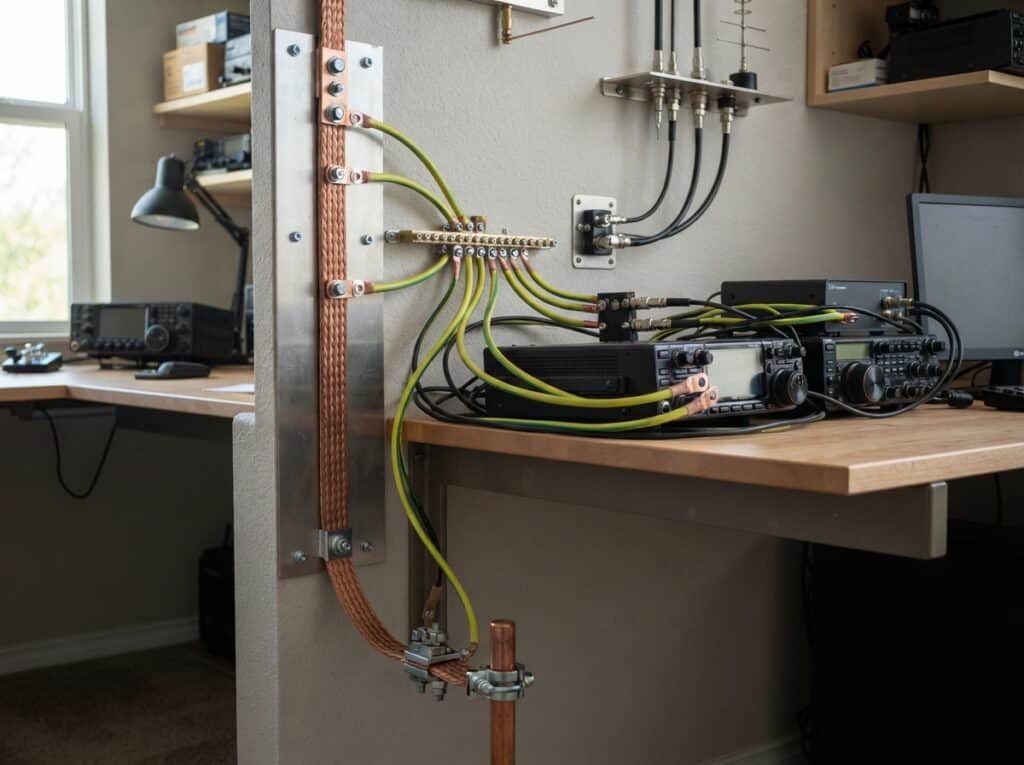

- Außenverdrahtung: Dies betrifft primär die Erdung der Antennenanlage, des Antennenmastes und der Zuführungen. Hier ist eine möglichst direkte und niederohmige Verbindung zur Erde das Ziel. Die Verwendung von Erdungsschienen im Freien oder direkt am Mastfuß ist üblich.
- Innenverdrahtung: Im Shack selbst werden alle Gerätegehäuse und die Haupterdungsschiene miteinander verbunden. Dies sorgt für einen gemeinsamen Massepunkt im Innenbereich, der wiederum mit der Außenverdrahtung verbunden ist.
Fehlerquellen und typische Probleme
Häufige Fehler bei der Erdung und beim Potentialausgleich sind:
- Zu dünne Leiterquerschnitte: Dies führt zu hohem Widerstand und damit zu Wirksamkeitseinbußen.
- Schlechte oder korrodierte Verbindungen: Oxidierte Klemmen oder lose Schrauben erhöhen den Übergangswiderstand erheblich.
- Zu lange oder verwinkelte Erdungsleitungen: Lange Leitungen wirken als HF-Spulen und erhöhen den Widerstand bei höheren Frequenzen.
- Fehlender oder unzureichender Potentialausgleich im Shack: Dies führt zu Brummschleifen und HF-Einstreuungen.
- Separate Erdungen für verschiedene Komponenten: Jede Komponente sollte idealerweise auf denselben Erdungspunkt geführt werden.
- Verwendung von „Erdung“ für nur einen einzelnen Punkt: Eine effektive Erdung ist ein System von Verbindungen.
Messung der Erdungswiderstände
Um die Wirksamkeit deiner Erdungsmaßnahmen zu überprüfen, sind regelmäßige Messungen unerlässlich. Dies kannst du mit einem einfachen Erdwiderstandsmessgerät (z.B. nach der Faller-Methode oder mit einem niederohmigen Multimeter, das für diese Zwecke geeignet ist) durchführen.
Zielwerte für den Erdwiderstand
Die idealen Werte können je nach Standort und Art der Erdung variieren. Generell gilt jedoch:
- Schutzerdung: Die Normen schreiben hier oft Widerstände unter 1 Ohm vor, idealerweise deutlich darunter.
- Blitzschutzerdung: Hier sind Widerstände von unter 10 Ohm das absolute Maximum, niedriger ist immer besser.
- Funktionserdung (HF): Für HF-Anwendungen sind Widerstände im Milliohm-Bereich wünschenswert.
Die Rolle von Ferriten und HF-Drosseln
Neben der direkten Erdung spielen Ferritkerne und HF-Drosseln eine wichtige Rolle bei der Unterdrückung von HF-Einstreuungen und der Verhinderung von HF-Strömen auf Kabeln und Leitungen.
Anwendung von Ferriten
Ferritkerne können an Kabeln (Netz-, Antennen-, Steuerleitungen) angebracht werden, um hochfrequente Ströme zu dämpfen. Dies ist besonders nützlich, um HF-Energie, die sich auf der Abschirmung von Koaxialkabeln ausbreitet, zu blockieren und so RFI-Probleme zu reduzieren.
Konstruktion von HF-Drosseln
Selbstgebaute HF-Drosseln, oft durch Wicklung von Koaxialkabeln oder anderen Leitern auf Ferritkerne, können gezielt unerwünschte HF-Ströme auf Erdungsleitern oder anderen Verbindungen unterbinden und somit die Performance deiner Station verbessern.
| Aspekt | Bedeutung für deine Station | Umsetzung & Hinweise |
|---|---|---|
| Sicherheit | Schutz vor Blitzschlag, Überspannungen und elektrischem Schlag. Verhinderung von Gefahren für dich und deine Ausrüstung. | Direkte Verbindung zur Erde, niederohmige Leiter, regelmäßige Überprüfung. Verwendung von geerdeten Netzfiltern. |
| Leistung & Effizienz | Optimale HF-Performance, Reduzierung von RFI und Rauschpegeln. Klare Kommunikation und besserer Empfang. | Symmetrische Erdung, niederohmiger Potentialausgleich aller Komponenten, korrekte HF-Erdung von Antennensystemen. |
| Zuverlässigkeit der Ausrüstung | Verlängerung der Lebensdauer deiner Funkgeräte und Zubehörteile. Vermeidung von Schäden durch Spannungsspitzen. | Konsequente Anwendung des Potentialausgleichs für alle metallischen Gehäuse. Schutz vor statischer Entladung. |
| Normenkonformität | Erfüllung von Sicherheitsvorschriften und Empfehlungen von Amateurfunkverbänden. | Beachtung relevanter DIN-Normen (z.B. VDE) für elektrische Installationen und Blitzschutz. |
Das sind die neuesten Erdungsstab Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Amateurfunkstation erden: Was ist bei Erdung und Potentialausgleich wichtig?
Muss ich meine Antennenerdung separat von der Schutzerdung meiner Funkgeräte vornehmen?
Grundsätzlich sollten alle Erdungsanschlüsse deiner Station auf einem gemeinsamen Potential liegen. Das bedeutet, die Antennenerdung muss mit der Schutzerdung und der Haupterdungsschiene deiner Station verbunden werden. Eine strikte Trennung kann zu gefährlichen Potenzialdifferenzen führen. Bei der Blitzschutzerdung ist jedoch auf eine möglichst direkte und unabhängige Ableitung zur Erde zu achten, die dann aber ebenfalls mit dem Potentialausgleich verbunden wird.
Wie oft sollte ich meine Erdung überprüfen?
Es empfiehlt sich, die Erdungsanschlüsse und den Gesamtwiderstand deiner Erdung mindestens einmal jährlich zu überprüfen. Nach starken Gewittern oder anderen potenziell schädigenden Ereignissen solltest du eine sofortige Inspektion durchführen.
Kann ich eine „künstliche Erdung“ verwenden, wenn eine echte Erdung nicht möglich ist?
Eine echte Erdung ist immer vorzuziehen. „Künstliche Erdungen“ wie z.B. eine Verbindung zu Heizungsrohren oder Wasserleitungen sind oft nicht zuverlässig und können sogar gefährlich sein, da sie nicht garantiert mit der Haupterdung des Gebäudes verbunden sind oder korrosionsbedingte Probleme aufweisen können. In manchen Fällen können HF-Erdungsmatten oder spezielle Filterlösungen helfen, aber sie ersetzen keine adäquate physikalische Erdung.
Welche Rolle spielt die Abschirmung von Koaxialkabeln bei der Erdung?
Die Abschirmung von Koaxialkabeln ist ein wichtiger Bestandteil des HF-Erdungssystems. Sie sollte an beiden Enden (Sender und Antenne) elektrisch leitend mit dem Potentialausgleich deiner Station verbunden sein. Dies verhindert, dass sich HF-Ströme auf der Abschirmung aufbauen und als Störsender wirken. Die Verwendung von Ferritkernen an den Kabelenden kann diese Wirkung zusätzlich verbessern.
Welche Querschnitte sind für Erdungsleiter mindestens erforderlich?
Für die Schutzerdung und allgemeine Potentialausgleichsverbindungen sind mindestens 16 mm² Kupferleiter empfohlen. Für die Haupt-Blitzschutzerdung, insbesondere von Antennenmasten und größeren Anlagen, sind Querschnitte von 35 mm² oder mehr ratsam, um eine effektive Ableitung hoher Energien zu gewährleisten. Beachte immer die lokalen Vorschriften und Empfehlungen.
Was ist der Unterschied zwischen Schutzerdung und Funktionserdung?
Die Schutzerdung (auch Schutzleiter oder PE) dient primär deiner elektrischen Sicherheit. Sie verbindet metallische Gehäuse von Geräten mit der Haupterdung und leitet im Fehlerfall gefährliche Ströme ab. Die Funktionserdung (auch Betriebserde) dient dem störungsfreien Betrieb der elektronischen Geräte. Sie wird oft speziell auf niedrigen HF-Widerstand ausgelegt, um HF-Ströme abzuleiten und die Leistung der Funkgeräte zu optimieren. In einer gut konzipierten Funkstation sind beide Systeme miteinander verbunden und Teil eines umfassenden Potentialausgleichs.
