Du fragst dich, wie Amateurfunk-Relais, auch Repeater genannt, deine Funkreichweite revolutionieren und den Relaisfunk im Amateurfunkdienst ermöglichen? Diese Geräte sind das Rückgrat vieler lokaler und überregionaler Funknetze, indem sie deine schwachen Signale aufnehmen, verstärken und weiterleiten, damit sie weit entfernte Stationen erreichen.
Das sind die beliebtesten Amateurfunk Repeater Produkte
Das Grundprinzip von Amateurfunk-Relais
Ein Amateurfunk-Relais ist im Wesentlichen eine empfangende und gleichzeitig sendende Funkstation, die strategisch an einem erhöhten Standort platziert ist, um die Reichweite von Funkkommunikation zu erweitern. Stell dir vor, du möchtest mit einem Freund sprechen, der sich am anderen Ende einer Bergkette befindet. Dein eigenes Funkgerät hat möglicherweise nicht die nötige Leistung oder Antennenhöhe, um diese Distanz zu überbrücken. Hier kommt das Relais ins Spiel.
Wenn du in das Mikrofon deines Funkgeräts sprichst, sendest du dein Signal auf einer bestimmten Frequenz an das Relais. Dieses Relais empfängt dein Signal, verstärkt es intelligent und sendet es sofort auf einer anderen Frequenz wieder aus. Diese zweite Frequenz ist die, auf der andere Funkamateure, die sich im Einzugsbereich des Relais befinden, mithören und antworten können. Ohne Relais wäre die direkte Kommunikation über größere Distanzen oft unmöglich oder stark eingeschränkt.

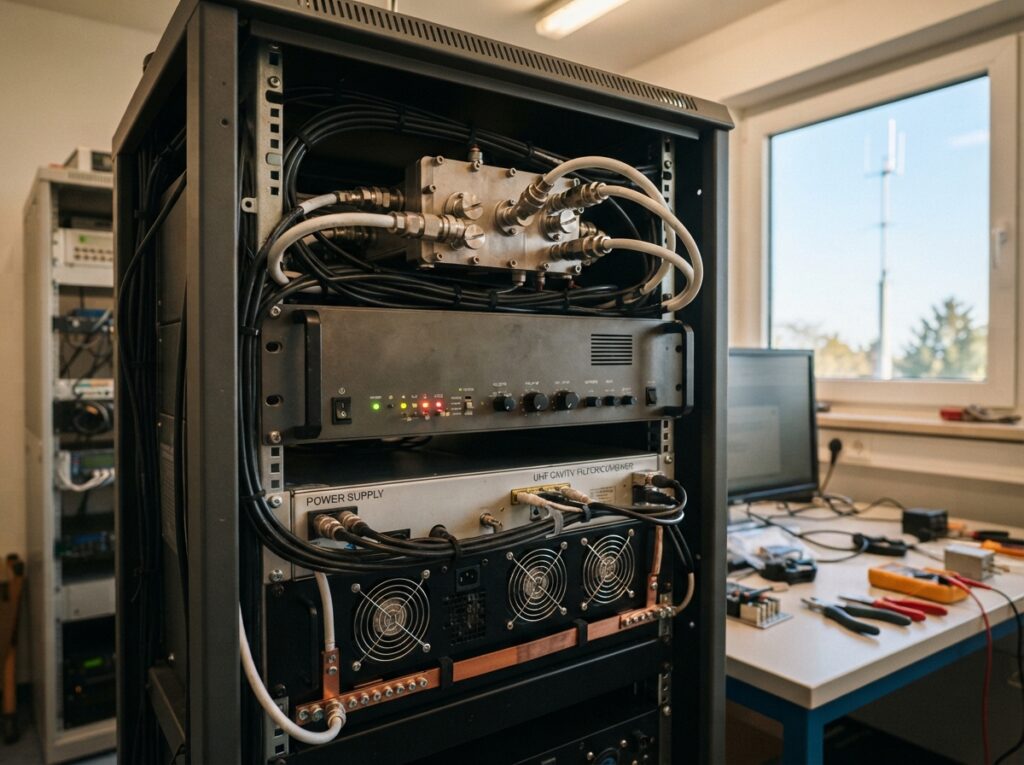

Wie ein Relais funktioniert: Technik und Aufbau
Die Funktionsweise eines Amateurfunk-Relais basiert auf zwei Hauptkomponenten: dem Empfänger und dem Sender, die auf unterschiedlichen Frequenzen arbeiten, um gegenseitige Störungen zu vermeiden. Dieses Prinzip wird als Frequenzduplex bezeichnet.
- Empfangsfrequenz: Hier nimmt das Relais dein Signal auf. Diese Frequenz ist für dich die „Eingangsfrequenz“, auf der du sendest, um das Relais zu aktivieren.
- Sendefrequenz: Sobald das Relais dein Signal empfangen und verarbeitet hat, sendet es dein verstärktes Signal auf dieser Frequenz aus. Dies ist die „Ausgangsfrequenz“, auf der andere Funkamateure mithören.
Der Unterschied zwischen der Empfangs- und der Sendefrequenz wird als Frequenzverschiebung (Offset) bezeichnet. Die gängigsten Frequenzverschiebungen im 2-Meter-Band (UKW) sind +5 MHz oder -5 MHz, wobei +5 MHz bedeutet, dass die Sendefrequenz 5 MHz höher ist als die Empfangsfrequenz. Im 70-cm-Band (UHF) sind ebenfalls verschiedene Verschiebungen üblich.
Die Rolle des CTCSS / DCS
Um sicherzustellen, dass nur autorisierte Signale das Relais aktivieren und unerwünschte Geräusche oder Signale von anderen Funkdiensten unterdrückt werden, werden oft CTCSS (Continuous Tone-Coded Squelch System) oder DCS (Digital-Coded Squelch) verwendet. Dies sind spezielle Pilotton- oder digitale Codes, die zusammen mit deiner Funkübertragung gesendet werden.
- CTCSS: Hierbei wird ein leiser Ton mit niedriger Frequenz dem Audiosignal überlagert. Nur wenn das Relais den korrekten CTCSS-Ton empfängt, öffnet sich der Squelch (die Stummschaltung), und das Signal wird weitergeleitet. Dies verhindert, dass dein Signal von jedem Gerät ausgelöst wird, das zufällig auf der Relaisfrequenz sendet.
- DCS: Ähnlich wie CTCSS, aber es werden digitale Codes verwendet. DCS bietet oft eine höhere Sicherheit und Unterscheidbarkeit.
Du musst die gleiche CTCSS- oder DCS-Einstellung auf deinem Funkgerät vornehmen, die für das jeweilige Relais konfiguriert ist, um es nutzen zu können.
Stromversorgung und Standortwahl
Amateurfunk-Relais benötigen eine zuverlässige Stromversorgung, um kontinuierlich arbeiten zu können. Oft werden sie an Orten mit guter Netzanbindung oder mit Hilfe von Notstromaggregaten oder Batteriepuffern betrieben, um auch bei Stromausfällen einsatzfähig zu bleiben.

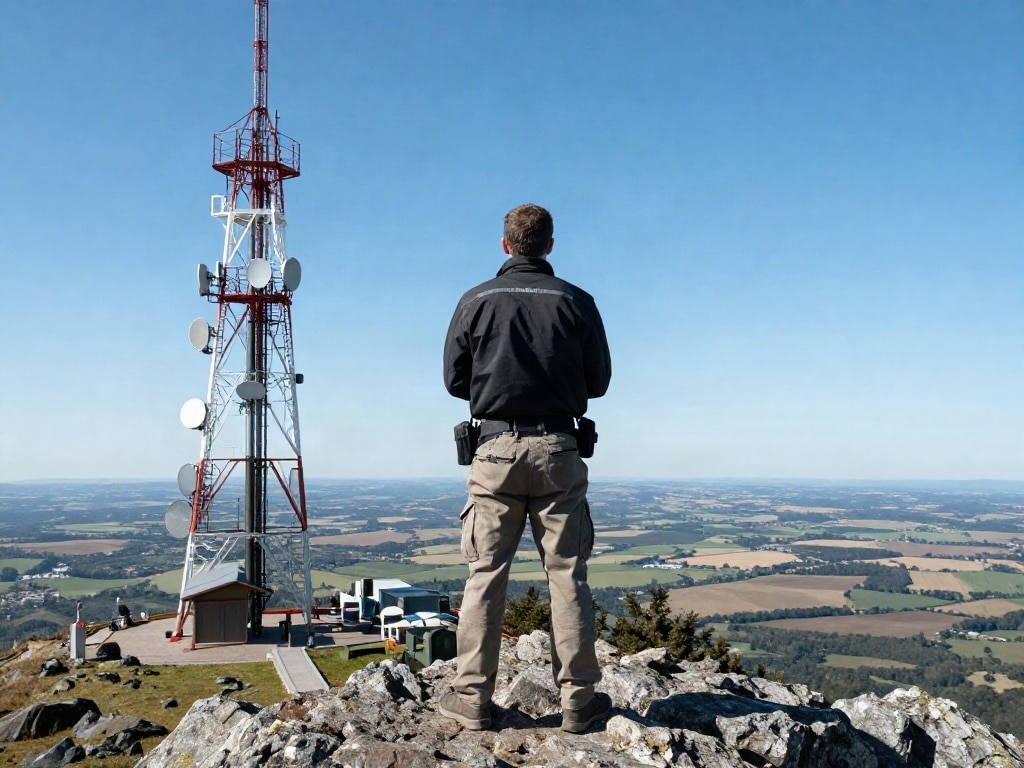

Die Wahl des Standorts ist entscheidend für die Effektivität eines Relais. Ideal sind hohe Gebäude, Berge oder Türme, da sie eine freie Sicht (Line-of-Sight) zu einer größeren Fläche ermöglichen. Je höher die Antenne des Relais platziert ist und je freier sie von Hindernissen ist, desto größer ist der Einzugsbereich.
Arten von Amateurfunk-Relais
Es gibt verschiedene Arten von Relais, die jeweils spezifische Zwecke erfüllen:
UKW- und UHF-Relais
Dies sind die gängigsten Relais, die im VHF (Very High Frequency, z.B. 2 Meter Band) und UHF (Ultra High Frequency, z.B. 70 Zentimeter Band) Bereich arbeiten. Sie sind für die lokale und regionale Kommunikation gedacht und ermöglichen oft ein Gespräch über mehrere Städte oder Landkreise hinweg, abhängig von der Antennenhöhe und der topografischen Beschaffenheit des Geländes.
Relais für verschiedene Bänder (z.B. 70cm/2m-Umsetzer)
Manche Relais fungieren als Umsetzer zwischen verschiedenen Frequenzbändern. Beispielsweise kann ein Relais ein Signal vom 70cm-Band empfangen und es auf dem 2m-Band wieder aussenden, und umgekehrt. Dies erweitert die Interoperabilität zwischen Funkamateuren, die unterschiedliche Geräte oder Frequenzbereiche nutzen.
Digitale Relais (DMR, C4FM, D-STAR)
Neben den traditionellen analogen Relais gibt es auch digitale Relais. Diese nutzen digitale Modulationstechniken, um Sprache zu übertragen. Digitale Relais bieten oft Vorteile wie:
- Verbesserte Sprachqualität
- Möglichkeit zur Datenübertragung (z.B. für Textnachrichten oder Standortinformationen)
- Größere Effizienz im Frequenzspektrum
- Netzwerkfähigkeit, die eine weltweite Kommunikation über IP-Netzwerke ermöglicht
Bekannte digitale Systeme sind DMR (Digital Mobile Radio), C4FM (Continuous Four-Level Frequency Modulation) und D-STAR (Digital Smart Technologies for Amateur Radio).
Feststations- und Mobil-Relais
Während die meisten Relais an festen Standorten installiert sind, gibt es auch die Möglichkeit, temporäre Relais in Fahrzeugen oder auf tragbaren Geräten einzurichten. Diese sind oft für den Einsatz bei Notfällen, Feldtagen oder Veranstaltungen gedacht, bei denen eine kurzfristige Erweiterung der Funkkommunikation erforderlich ist.
Relaisfunk im Amateurfunkdienst: Anwendung und Bedeutung
Relaisfunk ist ein fundamentaler Bestandteil des Amateurfunkdienstes und eröffnet vielfältige Anwendungsmöglichkeiten.
Erweiterung der Funkreichweite
Das offensichtlichste und wichtigste Anwendungsgebiet ist die deutliche Erweiterung der Kommunikationsreichweite. Stationen, die sich aufgrund von Distanz, Gelände oder Sendeleistung nicht direkt erreichen könnten, werden über ein Relais verbunden. Dies ist besonders wichtig in ländlichen Gebieten oder bei mobilen Funkstationen.
Katastrophenfunk und Notfallkommunikation
Im Falle von Naturkatastrophen oder anderen Notfällen, bei denen die kommerzielle Kommunikationsinfrastruktur ausfällt, spielt der Amateurfunk eine entscheidende Rolle. Relais bieten eine zuverlässige Möglichkeit, Informationen zu sammeln, Hilfsanfragen zu übermitteln und Koordination zu ermöglichen. Funkamateure können über Relais auch dann kommunizieren, wenn das Stromnetz zusammenbricht, da viele Relais über Notstromversorgungen verfügen.
Soziale Interaktion und Gemeinschaftsbildung
Relais fördern die soziale Interaktion zwischen Funkamateuren. Sie ermöglichen es Menschen, unabhängig von ihrer geografischen Lage miteinander in Kontakt zu treten, Erfahrungen auszutauschen und Freundschaften zu schließen. Viele lokale Amateurfunk-Clubs betreiben und pflegen Relais, was den Gemeinschaftssinn stärkt.
Technischer Lernprozess und Experimente
Das Einrichten, Betreiben und Warten von Relais ist eine ausgezeichnete Gelegenheit für Funkamateure, ihr technisches Wissen zu vertiefen. Sie lernen über Funktechnik, Antennenbau, Elektronik und Netzwerkprotokolle.
Technische Anforderungen und Betriebsgenehmigungen
Der Betrieb von Amateurfunk-Relais ist an bestimmte technische Vorgaben und Genehmigungen gebunden, um den Amateurfunkdienst gesetzeskonform zu betreiben.
Lizenzierung und Registrierung
In den meisten Ländern unterliegen Amateurfunk-Relais der Lizenzierung durch die zuständigen Regulierungsbehörden (z.B. die Bundesnetzagentur in Deutschland). Dies beinhaltet die Beantragung einer Betriebsgenehmigung, die oft an bestimmte technische Parameter und Frequenzzuteilungen gebunden ist.
Frequenzzuweisung und Regularien
Relais dürfen nur auf den für den Amateurfunkdienst zugelassenen Frequenzen betrieben werden. Die genauen Frequenzbänder und die erlaubten Betriebsarten sind in den nationalen und internationalen Regularien festgelegt.
Technische Standards und Prüfungen
Betreiber von Relais sind verpflichtet, sicherzustellen, dass ihre Geräte bestimmte technische Standards erfüllen, um Interferenzen mit anderen Funkdiensten zu vermeiden. Dies kann die Einhaltung von Grenzwerten für die Sendeleistung, die Spektralreinheit und die Unterdrückung von Störsignalen umfassen.
Wichtige Kennzahlen und Spezifikationen
Wenn du mit Relais arbeitest, wirst du auf verschiedene technische Kennzahlen stoßen, die für die Leistung und den Betrieb wichtig sind.
| Parameter | Beschreibung | Bedeutung für dich |
|---|---|---|
| Empfangsfrequenz | Die Frequenz, auf der das Relais dein Signal empfängt. | Diese Frequenz stellst du auf deinem Funkgerät ein, um das Relais zu aktivieren. |
| Sendefrequenz | Die Frequenz, auf der das Relais dein verstärktes Signal aussendet. | Diese Frequenz musst du auf deinem Funkgerät einstellen, um die Antwort des Relais zu hören. |
| Frequenzverschiebung (Offset) | Der Unterschied zwischen der Sendefrequenz und der Empfangsfrequenz. | Entscheidend für die korrekte Konfiguration deines Funkgeräts. Typische Werte sind +5 MHz oder -5 MHz. |
| CTCSS/DCS Ton | Ein Pilotton oder digitaler Code, der mit dem Signal gesendet wird, um unerwünschte Signale zu filtern. | Der richtige Ton muss auf deinem Funkgerät eingestellt sein, damit das Relais dein Signal annimmt. |
| Sendeleistung des Relais | Die Leistung, mit der das Relais dein Signal wieder aussendet. | Beeinflusst die Reichweite des Relais. Höhere Leistung bedeutet tendenziell größere Reichweite. |
| Antennenhöhe und Gewinn | Die Höhe der Relaisantenne und ihre Fähigkeit, Signale zu bündeln. | Direkter Einfluss auf den Einzugsbereich und die Qualität der Übertragung. |
Häufige Herausforderungen und Lösungen
Der Betrieb von Amateurfunk-Relais ist nicht immer ohne Herausforderungen.
Störsignale und Interferenzen
Eine der größten Herausforderungen sind unerwünschte Störsignale und Interferenzen. Diese können von anderen Funkdiensten, elektrischen Geräten oder sogar von anderen Funkamateuren stammen. Der Einsatz von CTCSS/DCS und die sorgfältige Auswahl von Frequenzen sind wichtige Maßnahmen zur Minimierung dieser Probleme.
Wartung und Instandhaltung
Relais benötigen regelmäßige Wartung, um ihre Zuverlässigkeit zu gewährleisten. Dies beinhaltet die Überprüfung der Stromversorgung, die Reinigung der Antennen und die Aktualisierung der Software bei digitalen Relais. Oft übernehmen dies engagierte Amateurfunk-Clubs.
Stromausfälle und Notstromversorgung
Wenn die Hauptstromversorgung ausfällt, muss das Relais weiterhin funktionieren können. Eine gut dimensionierte Notstromversorgung (Batterien, Generatoren) ist daher unerlässlich, insbesondere für Relais, die für die Notfallkommunikation vorgesehen sind.
Das sind die neuesten Amateurfunk Repeater Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Amateurfunk-Relais: Wie funktionieren Repeater und Relaisfunk?
Was ist der Hauptvorteil der Nutzung eines Amateurfunk-Relais?
Der Hauptvorteil ist die deutliche Erweiterung deiner Funkreichweite. Du kannst Signale senden und empfangen, die ohne das Relais nicht möglich wären, da es dein schwaches Signal aufnimmt, verstärkt und weiterleitet.
Auf welchen Frequenzen arbeiten die meisten Amateurfunk-Relais?
Die meisten Relais arbeiten im VHF- (z.B. 2 Meter Band) und UHF-Bereich (z.B. 70 Zentimeter Band). Die genauen Frequenzen und die Frequenzverschiebung sind je nach Land und Region unterschiedlich und werden von den zuständigen Behörden zugewiesen.
Muss ich etwas Spezielles an meinem Funkgerät einstellen, um ein Relais zu nutzen?
Ja, du musst die korrekte Empfangs- und Sendefrequenz sowie die Frequenzverschiebung (Offset) auf deinem Funkgerät einstellen. Oftmals ist auch die Einstellung eines CTCSS- oder DCS-Tons erforderlich, um das Relais zu aktivieren und Störungen zu vermeiden.
Was passiert, wenn ich das falsche CTCSS/DCS-Signal sende?
Wenn du das falsche CTCSS- oder DCS-Signal sendest oder gar keins, wird das Relais dein Signal nicht annehmen. Dies dient dazu, unerwünschte Geräusche oder Signale von anderen Funkstationen zu unterdrücken und sicherzustellen, dass nur autorisierte Nutzer das Relais aktivieren.
Können alle Funkamateure jedes Relais nutzen?
Grundsätzlich ja, sofern sie die korrekten Einstellungen (Frequenz, Offset, CTCSS/DCS) vornehmen und die Lizenzbestimmungen des Amateurfunkdienstes einhalten. Manche Relais können jedoch aufgrund ihrer spezifischen Konfiguration oder ihres Zwecks eingeschränkter genutzt werden.
Wie weit reicht ein Amateurfunk-Relais?
Die Reichweite eines Relais hängt von vielen Faktoren ab, darunter die Antennenhöhe des Relais, die Sendeleistung des Relais, die topografische Beschaffenheit des Geländes und die Sendeleistung und Antenne deines eigenen Funkgeräts. Mit einem gut platzierten Relais können Distanzen von mehreren hundert Kilometern überbrückt werden.
Sind digitale Relais besser als analoge?
Digitale Relais bieten oft eine bessere Sprachqualität, höhere Effizienz im Frequenzspektrum und zusätzliche Funktionen wie Datenübertragung. Analoge Relais sind jedoch einfacher zu bedienen und erfordern keine spezielle digitale Ausrüstung. Die Wahl hängt von deinen Bedürfnissen und der Verfügbarkeit ab.
