Du stehst vor der Herausforderung, deine Antenne optimal an dein Funkgerät anzuschließen, doch die Impedanzen scheinen einfach nicht zusammenzupassen. Diese Diskrepanz führt zu Signalreflexionen, Leistungseinbußen und im schlimmsten Fall zu einer Beschädigung deines Senders. Ein Balun ist die entscheidende Komponente, die genau dieses Problem löst und dir zu einer effizienteren und störungsfreieren Funkverbindung verhilft.
Das sind die beliebtesten Balun Produkte
Was ist ein Balun und warum ist er unverzichtbar?
Ein Balun ist ein elektrisches Bauteil, das in der Funktechnik und im Antennenbau eingesetzt wird, um die Umwandlung zwischen einer unsymmetrischen (unbalanced) und einer symmetrischen (balanced) Signalübertragung zu ermöglichen. Ohne einen Balun kann die Anpassung zwischen dem unsymmetrischen Koaxialkabel, das üblicherweise für die Verbindung zwischen Funkgerät und Antenne verwendet wird, und vielen Antennenarten, die eine symmetrische Speisung erfordern, nicht korrekt erfolgen. Diese fehlerhafte Anpassung resultiert in stehenden Wellen auf dem Kabel (VSWR – Voltage Standing Wave Ratio), was zu erheblichen Leistungsverlusten führt und die Effizienz deiner Antenne drastisch reduziert. Darüber hinaus kann ein schlecht angepasstes System zu unerwünschter Strahlung des Koaxialkabels selbst führen, was wiederum zu Störungen in der unmittelbaren Umgebung oder zu Interferenzen mit anderen Geräten verursachen kann.
Grundlagen der Signalübertragung: Symmetrisch vs. Unsymmetrisch
Um die Funktion eines Baluns vollständig zu verstehen, ist es wichtig, den Unterschied zwischen symmetrischen und unsymmetrischen Signalübertragungen zu kennen:
- Unsymmetrische Übertragung (Unbalanced): Bei dieser Art der Signalübertragung gibt es zwei Leiter: einen Signal- und einen Masse- oder Schirmleiter. Das Signal wird zwischen dem Signal- und dem Masseleiter übertragen. Das klassische Beispiel ist das Koaxialkabel, bei dem der Innenleiter das Signal führt und der äußere Schirm als Masse und Abschirmung dient. Die Masse ist dabei ein gemeinsamer Bezugspunkt für das Signal.
- Symmetrische Übertragung (Balanced): Hier werden zwei Signal-Leiter verwendet, die das Signal entgegengesetzt zueinander führen. Das bedeutet, dass das Signal auf einem Leiter positiv und auf dem anderen negativ ist (oder umgekehrt). Es gibt keinen dedizierten Masse- oder Schirmleiter im gleichen Sinne wie bei der unsymmetrischen Übertragung, obwohl eine separate Erdung zur Referenzierung dienen kann. Antennen wie Dipole oder Langdrahtantennen mit symmetrischer Speisung erfordern diese Art der Übertragung.
Die Herausforderung entsteht, wenn du ein unsymmetrisches Koaxialkabel mit einer symmetrischen Antenne verbinden möchtest. Ohne eine Anpassung würden die Ströme auf dem Kabel nicht korrekt fließen, und es käme zu den bereits erwähnten Problemen. Hier kommt der Balun ins Spiel.
Wie funktioniert ein Balun?
Ein Balun fungiert als eine Art „Übersetzer“ für elektrische Signale. Seine Hauptfunktion besteht darin, die Impedanz anzupassen und gleichzeitig die symmetrische/unsymmetrische Umwandlung vorzunehmen. Im Wesentlichen sorgt er dafür, dass die Ströme, die in die Antenne eingespeist werden, die richtigen Verhältnisse aufweisen, um eine effiziente Strahlung zu ermöglichen und gleichzeitig das Koaxialkabel nicht selbst zur Antenne werden zu lassen. Dies geschieht durch die Nutzung von magnetischer Kopplung und/oder durch die spezielle Wicklung von Leitern um einen magnetischen Kern.
Ein Balun verwirklicht diese Umwandlung durch verschiedene Konstruktionsprinzipien. Je nach Typ und Anwendungsfall können dies Transformatoren mit einer bestimmten Windungszahl sein, die die Impedanz anheben oder absenken, oder auch spezielle Ferritkerne, die die unsymmetrischen Ströme auf dem Mantel des Koaxialkabels unterdrücken. Die Art und Weise, wie die Wicklungen auf dem Kern angebracht sind und wie die Anschlüsse gestaltet sind, bestimmt die Funktion und die Eigenschaften des Baluns. Die Kernmaterialien, oft Ferrit, sind entscheidend für die Effizienz bei verschiedenen Frequenzen.
Typische Einsatzgebiete und Funktionsweisen von Balunen
Balune sind vielseitige Komponenten und finden in einer breiten Palette von Anwendungen im Funk- und Antennenbau Verwendung. Ihre primäre Aufgabe bleibt stets die Anpassung und die Umwandlung von symmetrischen zu unsymmetrischen Signalen, doch die spezifischen Anwendungsfälle und die daraus resultierenden Anforderungen an den Balun variieren:
1. Impedanztransformation (Impedance Matching)
Ein Balun kann dazu dienen, die Impedanz von einer Seite zur anderen anzupassen. Ein typisches Beispiel ist die Verbindung einer 75-Ohm-Antenne an ein 50-Ohm-Koaxialkabel oder umgekehrt. Durch die richtige Windungszahl des Transformators innerhalb des Baluns kann die Impedanz verändert werden, sodass eine möglichst verlustfreie Energieübertragung stattfindet. Dies ist entscheidend für die Maximierung der Sendeleistung und die Minimierung von Reflexionen.
2. Symmetrisierung (Balancing)
Dies ist die Kernfunktion vieler Balune: die Umwandlung zwischen symmetrischer und unsymmetrischer Signalübertragung. Wenn du eine symmetrische Antenne wie einen Dipol speisen möchtest, wird ein Balun benötigt, um die Verbindung zum unsymmetrischen Koaxialkabel herzustellen. Der Balun sorgt dafür, dass das Signal symmetrisch auf die beiden Schenkel des Dipols verteilt wird und das Koaxialkabel nicht als Teil der Antenne strahlt.
3. Entkopplung (Isolation) und Mantelwellenunterdrückung
Ein wesentlicher Vorteil von Balunen, insbesondere solchen mit Ferritkernen, ist die Unterdrückung von Mantelwellen (Common Mode Currents). Mantelwellen sind unerwünschte Ströme, die auf der Außenseite des Koaxialkabels fließen. Diese Mantelwellen können die Strahlungseigenschaften der Antenne negativ beeinflussen, zu Interferenzen führen und die Leistung reduzieren. Ein gut konstruierter Balun wirkt wie eine Drossel für diese Mantelwellen und minimiert ihre Auswirkungen.
4. Frequenzbereich und Bandbreite
Balune sind oft für spezifische Frequenzbereiche konzipiert. Ein Breitbandbalun ist in der Lage, über einen weiten Frequenzbereich hinweg gute Anpassungs- und Symmetriereigenschaften zu liefern, während ein Schmalbandbalun für einen bestimmten Frequenzbereich optimiert ist. Die Wahl des richtigen Baluns hängt von den Frequenzen ab, auf denen du arbeiten möchtest.
Übersicht über Balun-Typen und ihre Anwendungsbereiche
Es gibt verschiedene Arten von Balunen, die sich in ihrer Konstruktion, ihrem Anwendungsbereich und ihren elektrischen Eigenschaften unterscheiden. Die Auswahl des richtigen Balun-Typs ist entscheidend für den Erfolg deines Antennenprojekts.
| Balun-Typ | Funktion | Typische Anwendung | Vorteile | Nachteile |
|---|---|---|---|---|
| 1:1 Balun (Strom-Balun) | Symmetrisierung ohne Impedanztransformation. Unterdrückt Mantelwellen. | Speisung von symmetrischen Antennen (z.B. Dipole, Loop-Antennen) mit unsymmetrischem Koaxialkabel. | Effektive Mantelwellenunterdrückung, einfache Konstruktion möglich. | Keine Impedanzanpassung, daher nur bei gleicher Impedanz auf beiden Seiten sinnvoll. |
| 4:1 Balun (Spannungs-Balun oder Transformator-Balun) | Impedanztransformation (erhöht oder senkt die Impedanz um Faktor 4). Symmetrisierung. | Anpassung von Antennen mit höherer Impedanz (z.B. Langdrahtantennen, V-Dipole) an 50-Ohm-Koaxialkabel. | Ermöglicht die Anpassung von Antennen, die nicht direkt mit 50 Ohm übereinstimmen. | Kann empfindlicher auf die Wicklungsqualität und Kernmaterialien reagieren als 1:1 Balune. |
| 2:1 Balun | Impedanztransformation (erhöht oder senkt die Impedanz um Faktor 2). Symmetrisierung. | Anpassung von Antennen mit mittlerer Impedanz (z.B. einige Arten von Dipolen) an 50-Ohm-Koaxialkabel. | Feinere Impedanzanpassung für spezifische Antennen. | Spezifischer Anwendungsbereich. |
| Offener Leiter Balun (Choke Balun) | Unterdrückt Mantelwellen durch Erzeugung einer hohen Impedanz für Mantelwellen. | Oft als Ergänzung zu anderen Balunen oder als eigenständige Lösung zur Mantelwellenunterdrückung am Speisepunkt. | Sehr effektiv zur Unterdrückung von Mantelwellen, kann bei einer Vielzahl von Antennen eingesetzt werden. | Keine Impedanztransformation oder Symmetrisierung an sich. |
Konstruktion und Materialien von Balunen
Die Effektivität eines Baluns hängt maßgeblich von seiner Konstruktion und den verwendeten Materialien ab. Die Wahl des richtigen Kernmaterials und die präzise Ausführung der Wicklungen sind entscheidend für die Leistung:
- Ferritkerne: Diese sind die gebräuchlichste Wahl für Balune, insbesondere für Frequenzen im Kurzwellen- und UKW-Bereich. Ferritkerne bieten hohe Permeabilität und geringe Verluste, was eine effiziente magnetische Kopplung ermöglicht. Die Form des Kerns (Ringkern, Stabkern) und die spezifische Ferritzusammensetzung (z.B. für HF- oder VLF-Anwendungen) beeinflussen die Leistung.
- Luftspulen: Für sehr hohe Frequenzen (VHF, UHF) können Balune auch ohne Kern, als reine Luftspulenkonstruktion, gefertigt werden. Diese sind weniger anfällig für Sättigung, bieten aber eine geringere Induktivität und somit eine geringere Mantelwellenunterdrückung bei niedrigeren Frequenzen.
- Wicklungsarten: Die Art und Weise, wie die Leiter um den Kern gewickelt werden, ist kritisch. Bei Transformator-Balunen sind präzise Windungszahlen erforderlich, um die gewünschte Impedanztransformation zu erreichen. Bei Strom-Balunen geht es darum, eine magnetische Kopplung zu erzeugen, die Ströme in entgegengesetzte Richtungen zwingt und somit Mantelwellen unterdrückt.
- Gehäuse: Hochwertige Balune sind in wetterfesten Gehäusen untergebracht, um sie vor Umwelteinflüssen wie Feuchtigkeit und UV-Strahlung zu schützen. Dies gewährleistet eine lange Lebensdauer und zuverlässige Funktion, insbesondere im Außeneinsatz.
Worauf du bei der Auswahl eines Baluns achten solltest
Die Wahl des richtigen Baluns ist entscheidend für die Leistung deiner Antenne und deines Funkgeräts. Berücksichtige folgende Punkte bei deiner Entscheidung:
- Antennentyp und Impedanz: Kenne die Impedanz deiner Antenne. Ein Dipol hat typischerweise eine Impedanz um 73 Ohm, während eine Langdrahtantenne je nach Länge und Aufbau erheblich variieren kann. Wähle einen Balun, der die Impedanz deiner Antenne an die deines Koaxialkabels (üblicherweise 50 Ohm) anpasst.
- Frequenzbereich: Stelle sicher, dass der Balun für die Frequenzen ausgelegt ist, auf denen du funken möchtest. Ein Balun, der für KW optimiert ist, funktioniert möglicherweise nicht gut auf VHF oder UHF und umgekehrt. Achte auf die Angabe der Bandbreite.
- Leistung: Berücksichtige die maximale Sendeleistung, die dein Funkgerät abgeben kann. Der Balun muss für diese Leistung ausgelegt sein, um Überlastung und Beschädigung zu vermeiden.
- Mantelwellenunterdrückung: Wenn du Probleme mit Störungen oder schlechter Leistung vermutest, ist ein Balun mit guter Mantelwellenunterdrückung, oft ein 1:1 Strom-Balun mit Ferritkern, eine ausgezeichnete Wahl.
- Hersteller und Qualität: Kaufe Balune von renommierten Herstellern. Eine gute Verarbeitung und hochwertige Materialien sind entscheidend für eine lange Lebensdauer und zuverlässige Leistung.
Anschluss eines Baluns: Schritt für Schritt
Der Anschluss eines Baluns ist in der Regel unkompliziert, erfordert aber Sorgfalt, um Fehler zu vermeiden. Die genaue Vorgehensweise hängt vom spezifischen Balun-Typ und deiner Antenne ab.
- Identifiziere die Anschlüsse: Jeder Balun hat einen unsymmetrischen Anschluss (für das Koaxialkabel, oft ein PL-259-Buchse oder ein SO-239-Buchse) und symmetrische Anschlüsse (oft zwei Schraubklemmen oder Ösen für die Antennendrähte).
- Verbinde das Koaxialkabel: Schraube das Koaxialkabel von deinem Funkgerät an den unsymmetrischen Anschluss des Baluns. Achte auf eine feste und sichere Verbindung.

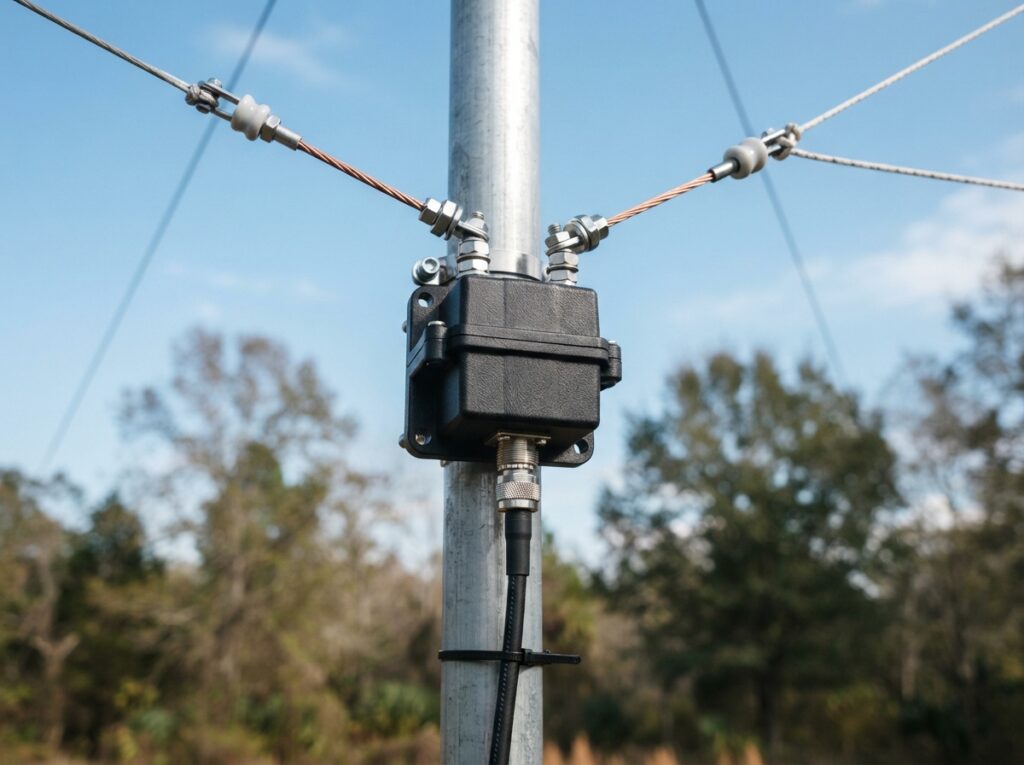

- Verbinde die Antenne: Verbinde die beiden Anschlüsse deiner symmetrischen Antenne mit den symmetrischen Klemmen des Baluns. Bei einem Dipol werden die beiden Schenkel des Dipols jeweils an eine Klemme angeschlossen. Bei anderen Antennenarten folge den spezifischen Anschlussanleitungen.
- Sichere die Verbindungen: Stelle sicher, dass alle Verbindungen gut isoliert und vor Umwelteinflüssen geschützt sind.
- Montage: Montiere den Balun, idealerweise nahe am Speisepunkt der Antenne, um die Effektivität zu maximieren und die Kabellänge so kurz wie möglich zu halten.
Das sind die neuesten Balun Produkte mit der besten Bewertung
![kenable CAT6 Netzwerkkabel Kupfer 23AWG UTP Ethernet Kabel Verlegekabel 50 m [50 Meter/50m] Grau ...](https://m.media-amazon.com/images/I/51mV3ax4CwL._SL160_.jpg "kenable CAT6 Netzwerkkabel Kupfer 23AWG UTP Ethernet Kabel Verlegekabel 50 m [50 Meter/50m] Grau ...")
FAQ – Häufig gestellte Fragen zu Balun: Funktion und Einsatz im Antennenbau
Was ist der Hauptzweck eines Baluns?
Der Hauptzweck eines Baluns ist die Anpassung der Impedanz und die Umwandlung zwischen einer unsymmetrischen Signalübertragung (wie bei Koaxialkabeln) und einer symmetrischen Signalübertragung (wie bei vielen Antennenarten). Er sorgt für eine effiziente Energieübertragung und minimiert Signalreflexionen.
Benötige ich immer einen Balun für meine Antenne?
Nicht jede Antenne benötigt zwingend einen Balun. Antennen, die von Natur aus symmetrisch gespeist werden (z.B. Dipole, Loop-Antennen), benötigen einen Balun, um sie an ein unsymmetrisches Koaxialkabel anzubinden. Unsymmetrische Antennen (z.B. Ground Planes mit einem zentralen Strahler und einem Massekorb) können oft direkt mit Koaxialkabeln betrieben werden, aber auch hier kann ein Balun zur Mantelwellenunterdrückung sinnvoll sein.
Was ist der Unterschied zwischen einem Strom-Balun und einem Spannungs-Balun?
Ein Strom-Balun (oft 1:1) konzentriert sich darauf, gleiche und entgegengesetzte Ströme auf den beiden symmetrischen Anschlüssen zu erzeugen und Mantelwellen auf dem Koaxialkabel zu unterdrücken, ohne die Impedanz signifikant zu verändern. Ein Spannungs-Balun (oft mit einem Verhältnis wie 4:1 oder 2:1) verändert primär die Impedanz und wandelt gleichzeitig die Signalform von unsymmetrisch zu symmetrisch um.
Was sind Mantelwellen und wie unterdrückt ein Balun sie?
Mantelwellen sind unerwünschte Ströme, die auf der Außenseite des Koaxialkabels fließen. Ein Balun, insbesondere ein Strom-Balun mit Ferritkern, erzeugt eine hohe Impedanz für diese Mantelwellen. Die magnetische Kopplung im Balun sorgt dafür, dass die beiden Ströme, die auf dem Kabel fließen, sich gegenseitig aufheben und nicht abgestrahlt werden können.
Welchen Balun sollte ich für meinen Langdraht verwenden?
Für Langdrahtantennen, die oft eine höhere und variable Impedanz aufweisen, ist ein Impedanztransformations-Balun wie ein 4:1 oder 6:1 Balun üblich. Dieser wird verwendet, um die Impedanz des Langdrahts an die des 50-Ohm-Koaxialkabels anzupassen. Zusätzlich kann ein 1:1 Strom-Balun zur Mantelwellenunterdrückung am Speisepunkt des Langdrahts sehr vorteilhaft sein.
Kann ein defekter Balun mein Funkgerät beschädigen?
Ja, ein defekter Balun kann zu erheblichen Problemen führen. Eine schlechte Anpassung führt zu hohen VSWR-Werten, was die Sendeleistung reduziert und im schlimmsten Fall den Ausgangsverstärker deines Funkgeräts überhitzen und beschädigen kann. Es ist wichtig, die Funktion deines Baluns regelmäßig zu überprüfen.
Wie wichtig ist die richtige Montageposition eines Baluns?
Die richtige Montageposition ist sehr wichtig. Idealerweise sollte der Balun möglichst nahe am Speisepunkt der Antenne installiert werden. Dies minimiert die Länge des unsymmetrischen Koaxialkabels vor dem Balun und reduziert das Risiko, dass Mantelwellen entstehen, bevor sie vom Balun unterdrückt werden können.
