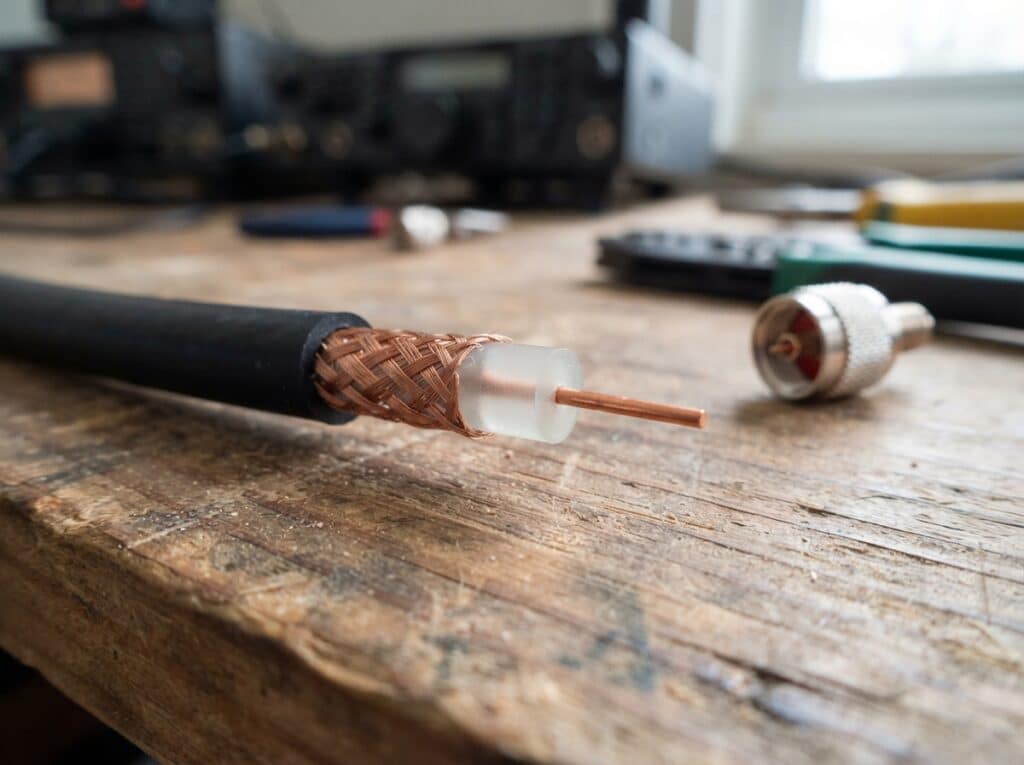

Wenn du als Funkamateur oder Technikinteressierter auf der Suche nach der optimalen Verbindung zwischen deinem Sender und deiner Antenne bist, stößt du unweigerlich auf das 50-Ohm-Koaxialkabel. Doch warum gerade dieser spezifische Wert und nicht ein anderer, und welche technischen Hintergründe bestimmen diese Wahl für deine amateurfunklichen Anwendungen?
Das sind die beliebtesten Koaxialkabel Produkte
Die Impedanz im Amateurfunk: Warum 50 Ohm die Norm sind
Die Wahl der Impedanz eines Koaxialkabels ist keine zufällige Entscheidung, sondern das Ergebnis eines sorgfältigen Kompromisses zwischen verschiedenen physikalischen und technischen Faktoren, die für die Effizienz und Leistungsfähigkeit einer Funkverbindung entscheidend sind. Im Amateurfunk hat sich die Impedanz von 50 Ohm aus guten Gründen als Standard etabliert und dominiert die Ausrüstung und das Zubehör, das du für deine Station benötigst.
Grundlagen der Impedanzanpassung
Bevor wir uns spezifisch mit den 50 Ohm beschäftigen, ist es wichtig, das Konzept der Impedanz zu verstehen. Impedanz (Z) ist das elektrische Analogon zum Widerstand, beschreibt aber auch das Verhalten von Wechselstromschaltungen, die kapazitive und induktive Komponenten enthalten. Im Kontext von Funkübertragungen ist die Impedanz entscheidend für die Leistungsübertragung. Eine optimale Leistungsübertragung von einer Signalquelle (wie deinem Sender) zu einer Last (wie deiner Antenne) findet statt, wenn die Impedanz der Quelle und die Impedanz der Last übereinstimmen. Diesen Zustand nennt man Impedanzanpassung.
Wenn die Impedanzen nicht übereinstimmen, treten Reflexionen auf. Ein Teil der Energie wird von der Last zurück zur Quelle reflektiert. Dies führt zu mehreren Problemen:
- Leistungsverlust: Weniger Leistung erreicht die Antenne und wird abgestrahlt. Dies reduziert deine Sendeleistung und damit deine Reichweite.
- Stehwellen (VSWR – Voltage Standing Wave Ratio): Die reflektierten Wellen interferieren mit den vorwärts gerichteten Wellen. Dies erzeugt Spannungsschwankungen entlang des Kabels, die als Stehwellen bezeichnet werden. Ein hoher VSWR-Wert (ungleich 1:1) ist ein Indikator für eine schlechte Anpassung.
- Überhitzung: Die durch die Reflexionen und den höheren Stromfluss verursachten Verluste im Kabel und im Sender können zu einer Überhitzung führen und Komponenten beschädigen.
- Verzerrung des Signals: Insbesondere bei digitalen oder modulationsreichen Signalen können Reflexionen zu Signalverzerrungen führen.
Die Suche nach dem Optimum: 50 Ohm im Vergleich
Bei der Entwicklung von Koaxialkabeln für Funkübertragungen gab es verschiedene Überlegungen zur optimalen Impedanz. Zwei Werte stechen dabei besonders hervor: 30 Ohm und 60 Ohm. Koaxialkabel mit einer Impedanz von etwa 30 Ohm bieten die geringsten dielektrischen Verluste bei einem gegebenen Außendurchmesser. Sie sind daher ideal für die Übertragung hoher Leistungen über längere Distanzen, insbesondere bei niedrigeren Frequenzen. Auf der anderen Seite bieten Kabel mit einer Impedanz von etwa 60 Ohm die geringsten Leiterverluste bei einem gegebenen Außendurchmesser, was sie für die Signalübertragung mit sehr geringen Pegeln attraktiv macht.
Die Wahl von 50 Ohm als Standard im Amateurfunk und in vielen anderen professionellen Funkbereichen ist das Ergebnis eines ausgewogenen Kompromisses. Ein 50-Ohm-Kabel bietet eine gute Balance zwischen folgenden Faktoren:
- Geringe dielektrische Verluste: Obwohl nicht ganz so gering wie bei 30 Ohm, sind die Verluste in 50-Ohm-Kabeln für die meisten Amateurfunkbänder absolut akzeptabel.
- Geringe Leiterverluste: Ähnlich wie bei 60 Ohm sind die Leiterverluste ebenfalls gut kontrollierbar.
- Hohe Spannungsfestigkeit: Ein 50-Ohm-Kabel kann höhere Spannungen zwischen Innen- und Außenleiter aushalten als ein Kabel mit niedrigerer Impedanz bei gleichem Außendurchmesser. Dies ist entscheidend für die Übertragung hoher Sendeleistungen, ohne dass es zu Überschlägen kommt.
- Mechanische Robustheit: Die Bauweise von 50-Ohm-Kabeln ermöglicht eine gute mechanische Stabilität und Widerstandsfähigkeit, was für den praktischen Einsatz im Feld und auf dem Dach wichtig ist.
- Kompatibilität mit Standardgeräten: Die überwiegende Mehrheit der Funkgeräte, Antennen und Zubehörteile (wie Stecker, Koppler und Messgeräte) ist für 50 Ohm ausgelegt. Die Verwendung von 50-Ohm-Kabeln gewährleistet somit die größtmögliche Kompatibilität und minimiert Probleme bei der Impedanzanpassung.
Die physikalische Realisierung von 50 Ohm
Die Impedanz eines Koaxialkabels wird durch das Verhältnis des Durchmessers des Innenleiters (d) zum Innendurchmesser des Außenleiters (D) sowie durch die Dielektrizitätskonstante des Isoliermaterials zwischen den Leitern bestimmt. Die Formel für die Impedanz (Z₀) lautet:
Z₀ = (138 / √εr) log₁₀(D/d)
wobei εr die relative Dielektrizitätskonstante des Isoliermaterials ist.
Für Luft (εr ≈ 1) liegt die optimale Impedanz für minimale Verluste bei etwa 77 Ohm. Für die meisten gängigen Isoliermaterialien (wie Polyethylen mit εr ≈ 2.25) verschiebt sich dieses Optimum zu niedrigeren Werten. Die spezifische Geometrie, die 50 Ohm ergibt, hat sich als praktischer Kompromiss erwiesen, der eine gute Leistung über ein breites Spektrum von Frequenzen und Leistungsstufen bietet.
Häufige Koaxialkabeltypen im Amateurfunk und ihre Impedanz
Im Amateurfunk findest du eine Vielzahl von Koaxialkabeln. Die meisten sind für 50 Ohm ausgelegt, aber es gibt auch Ausnahmen, die spezifische Anwendungen bedienen.
Der Standard: RG-58 und seine Nachfolger
Das RG-58 ist ein klassisches Beispiel für ein 50-Ohm-Koaxialkabel. Es ist flexibel, kostengünstig und für viele Anwendungen im Kurzwellen- und VHF-Bereich geeignet. Für höhere Leistungen und geringere Verluste werden oft dickere Kabel wie das RG-213 oder das LMR-400 (ein geschäumtes Dielektrikum für geringere Dämpfung) verwendet, die ebenfalls 50 Ohm Impedanz aufweisen.
Die Ausnahme: 75-Ohm-Kabel
Kabel mit einer Impedanz von 75 Ohm sind häufig im Bereich der Fernsehtechnik und Satellitenempfang zu finden. Sie bieten geringere dielektrische Verluste als 50-Ohm-Kabel gleicher Bauart, was sie für diese Anwendungen vorteilhaft macht, da die Signalpegel oft sehr gering sind und die Leistungsübertragung nicht im Vordergrund steht. Im Amateurfunk werden 75-Ohm-Kabel seltener eingesetzt, können aber für bestimmte Antennenkonstruktionen (z.B. einige Dipole oder Ringantennen) oder bei der Verbindung von Empfangsgeräten mit sehr geringen Eingangsimpedanzen eine Rolle spielen. Bei der Verwendung von 75-Ohm-Kabeln mit 50-Ohm-Geräten ist jedoch eine Impedanzanpassung durch externe Schaltungen (z.B. Antennentuner oder baluns/ununs) unbedingt erforderlich, um Reflexionen zu minimieren.
Spezialfälle: 30-Ohm-Kabel
Kabel mit einer Impedanz von etwa 30 Ohm sind im Amateurfunk weniger verbreitet. Sie finden eher Anwendung in industriellen Hochfrequenzanwendungen oder bei der Entwicklung von speziell angepassten Antennen und Übertragungssystemen, wo die Minimierung dielektrischer Verluste oberste Priorität hat. Die geringere Spannungsfestigkeit und die höhere Anfälligkeit für Reflexionen bei nicht perfekter Anpassung machen sie für den allgemeinen Amateurfunk weniger attraktiv.
Auswirkungen einer Fehlenden Impedanzanpassung
Die Konsequenzen einer Nichtbeachtung der 50-Ohm-Norm im Amateurfunk können gravierend sein und die Effizienz und Lebensdauer deiner Ausrüstung beeinträchtigen. Wenn du beispielsweise ein 50-Ohm-Funkgerät an eine Antenne anschließt, die nicht mit 50 Ohm abgeschlossen ist (und keine Anpassungsschaltung vorhanden ist), kommt es zu den bereits erwähnten Reflexionen. Dies äußert sich direkt in einem erhöhten VSWR-Wert.
VSWR und seine Bedeutung
Der Voltage Standing Wave Ratio (VSWR) ist eine Kennzahl, die das Verhältnis der maximalen Spannung zur minimalen Spannung einer Stehwelle auf einer Leitung beschreibt. Ein VSWR von 1:1 bedeutet eine perfekte Anpassung und keine Reflexionen. Je höher der Wert, desto schlechter die Anpassung. Werte über 2:1 sind oft kritisch und können zu merklichen Leistungsverlusten und potenziellen Schäden führen. Viele moderne Funkgeräte verfügen über eingebaute Schutzschaltungen, die bei zu hohem VSWR die Sendeleistung reduzieren oder den Sender abschalten, um Schäden zu vermeiden. Dies begrenzt deine Kommunikationsmöglichkeiten erheblich.
Leistungsverluste und Effizienz
Reflektierte Leistung bedeutet nicht nur, dass weniger HF-Energie von deiner Antenne abgestrahlt wird, sondern sie belastet auch die Senderkomponenten. Die Energie, die zurück zum Sender reflektiert wird, wird dort in Wärme umgewandelt. Dies kann die Lebensdauer von Endtransistoren und anderen Bauteilen erheblich verkürzen. Selbst bei scheinbar geringen Fehlanpassungen können sich die Verluste über die Zeit summieren und die Gesamteffizienz deiner Funkstation merklich reduzieren.
Schutz der Ausrüstung
Neben der Leistungsreduktion ist der Schutz deiner wertvollen Funkgeräte ein weiterer wichtiger Grund, auf die 50-Ohm-Norm zu achten. Ein anhaltend hoher VSWR kann zu Überhitzung und letztendlich zum Ausfall von Senderkomponenten führen. Viele Amateurfunkgeräte sind nicht für den Betrieb mit stark fehlangepassten Lasten ausgelegt. Die Investition in das richtige 50-Ohm-Kabel und die Sicherstellung einer guten Impedanzanpassung ist daher eine Investition in die Langlebigkeit deiner Ausrüstung.
Praktische Überlegungen bei der Auswahl von Koaxialkabeln
Wenn du für deine Station ein neues Koaxialkabel benötigst, gibt es neben der Impedanz noch weitere wichtige Faktoren zu berücksichtigen, um die bestmögliche Leistung zu erzielen.
Dämpfung (Attenuation)
Jedes Koaxialkabel hat eine Dämpfung, d.h. einen Verlust an Signalstärke entlang seiner Länge. Diese Dämpfung wird üblicherweise in Dezibel pro 100 Meter (dB/100m) bei einer bestimmten Frequenz angegeben. Die Dämpfung ist bei höheren Frequenzen und bei dünneren Kabeln größer. Für deine Amateurfunkstation ist es wichtig, ein Kabel mit möglichst geringer Dämpfung für die Frequenzbänder zu wählen, die du primär nutzt. Lange Kabelstrecken oder der Betrieb auf höheren Frequenzen (z.B. 70cm oder 23cm Band) erfordern Kabel mit geringer Dämpfung, wie z.B. geschäumte Dielektrika oder dickere Kabel.
Leistungsbelastbarkeit (Power Handling)
Die Leistungsbelastbarkeit gibt an, welche maximale HF-Leistung das Kabel übertragen kann, ohne Schaden zu nehmen. Dies hängt von der Konstruktion des Kabels, dem Dielektrikum und den Steckverbindungen ab. Für den Betrieb mit niedrigeren Leistungen (z.B. bis 100 Watt) reichen oft Standardkabel wie RG-58 aus. Für höhere Leistungen (z.B. in Wettbewerben oder bei Betrieb mit einem Endstufenverstärker) sind spezielle Hochleistungs-Koaxialkabel erforderlich.
UV-Beständigkeit und Wetterfestigkeit
Wenn das Kabel im Freien verlegt wird, sind UV-Beständigkeit und Wetterfestigkeit entscheidend für seine Langlebigkeit. Achte auf Kabel mit einem robusten Außenmantel, der gegen Sonneneinstrahlung, Feuchtigkeit und Temperaturschwankungen resistent ist. Die Steckverbindungen müssen ebenfalls wetterfest abgedichtet sein.
Steckverbindungen
Die Wahl der richtigen Steckverbindungen ist ebenso wichtig wie die des Kabels selbst. Die gängigsten Steckertypen im Amateurfunk für 50-Ohm-Kabel sind PL-259 (UHF) und N-Stecker. N-Stecker gelten als hochwertiger, bieten eine bessere Abschirmung und sind wetterfester als PL-259. Achte darauf, dass die Stecker fest und korrekt montiert sind, um eine gute Kontaktierung und geringe Verluste zu gewährleisten. Eine professionelle Lötverbindung oder eine hochwertige Crimpverbindung ist unerlässlich.
Zusammenfassende Übersicht: Die Bedeutung von 50 Ohm
| Aspekt | Bedeutung im Amateurfunk | Implikation bei Abweichung |
|---|---|---|
| Impedanzanpassung | Optimale Leistungsübertragung von Sender zur Antenne. Minimiert Reflexionen. | Leistungsverlust, erhöhter VSWR, Risiko von Geräteschäden. |
| VSWR | Maß für die Übereinstimmung der Impedanzen. Ziel ist 1:1. | Indikator für schlechte Anpassung; reduziert Reichweite und belastet Sender. |
| Leistungsverluste | Minimierung von Dämpfung im Kabel und Reflexionsverlusten. | Reduzierte Sendeleistung, geringere Effizienz der Antenne. |
| Geräteschutz | Schutz von Sender und Empfänger vor Überlastung durch Rückleistung. | Verkürzte Lebensdauer von Komponenten, mögliche Ausfälle. |
| Standardisierung | Universelle Kompatibilität mit Funkgeräten, Antennen und Zubehör. | Notwendigkeit von Anpassungsschaltungen, erschwerte Systemintegration. |
Das sind die neuesten Koaxialkabel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Warum verwendet Amateurfunk meist 50-Ohm-Koaxialkabel?
Warum ist 50 Ohm der Standard und nicht z.B. 75 Ohm?
50 Ohm stellt einen bewährten Kompromiss dar, der eine gute Balance zwischen geringen dielektrischen Verlusten, geringen Leiterverlusten, hoher Spannungsfestigkeit und mechanischer Robustheit bietet. Im Gegensatz dazu sind 75-Ohm-Kabel zwar besser für sehr geringe dielektrische Verluste, bieten aber eine geringere Spannungsfestigkeit, was sie für hohe Sendeleistungen weniger geeignet macht. Die weitreichende Standardisierung von 50-Ohm-Geräten im Amateurfunk erleichtert zudem die Systemintegration erheblich.
Was passiert, wenn ich ein 50-Ohm-Funkgerät mit einer 75-Ohm-Antenne verbinde?
Wenn du ein 50-Ohm-Funkgerät direkt mit einer 75-Ohm-Antenne verbindest, ohne eine Anpassungsschaltung zu verwenden, kommt es zu einer Fehlanpassung. Dies führt zu erheblichen Reflexionen, einem erhöhten VSWR und somit zu Leistungsverlusten. Ein Teil der Sendeenergie wird zurück zum Funkgerät reflektiert, was dessen Effizienz mindert und die Lebensdauer der Senderkomponenten verkürzen kann. Oft ist ein Antennentuner oder ein spezieller Balun/Unun erforderlich, um diese Anpassung zu bewerkstelligen.
Sind alle Kabel mit der Bezeichnung „RG-xx“ 50 Ohm Kabel?
Nein, nicht alle Kabel mit der Bezeichnung „RG-xx“ sind 50 Ohm Kabel. Die „RG“-Bezeichnung (Radio Guide) ist eine militärische Spezifikation und kann Kabel mit unterschiedlichen Impedanzen und Eigenschaften umfassen. Die Impedanz ist jedoch ein zentraler Parameter, der bei der Auswahl des richtigen Koaxialkabels für den Amateurfunk immer angegeben wird. Achte bei der Spezifikation auf die Angabe „50 Ohm“.
Welche Nachteile hat die Verwendung von 50-Ohm-Kabeln bei sehr hohen Frequenzen?
Bei sehr hohen Frequenzen (Mikrowellenbänder) werden die Verluste in jedem Koaxialkabel signifikant. Während 50-Ohm-Kabel für die meisten Amateurfunkbänder eine gute Wahl sind, können bei Frequenzen über mehreren GHz die Verluste durch die Dämpfung des Dielektrikums und die Leiterverluste zu einem erheblichen Problem werden. In solchen Fällen werden oft spezielle Koaxialkabel mit geschäumtem Dielektrikum (für geringere Dämpfung) oder sogar Hohlleiter (Waveguides) eingesetzt, die für diese Frequenzen optimiert sind, auch wenn sie oft nicht 50 Ohm Impedanz aufweisen.
Ist der Durchmesser des Koaxialkabels entscheidend für die 50 Ohm?
Der Durchmesser des Koaxialkabels ist nicht allein entscheidend für die 50 Ohm Impedanz, aber er beeinflusst sie in Verbindung mit dem Verhältnis von Innen- zu Außendurchmesser und der Dielektrizitätskonstante des Isoliermaterials. Größere Durchmesser bei gleicher Impedanz bedeuten tendenziell geringere Dämpfung und höhere Leistungsbelastbarkeit. Die 50 Ohm ergeben sich aus dem Verhältnis der Leiterdurchmesser und dem Dielektrikum, nicht aus dem absoluten Durchmesser allein.
Was ist der Unterschied zwischen einem passiven Antennentuner und einem 50-Ohm-Kabel?
Ein Koaxialkabel mit 50 Ohm Impedanz dient der Übertragung des Hochfrequenzsignals zwischen Sender und Antenne und ist darauf ausgelegt, die Energie mit möglichst geringen Verlusten zu transportieren, vorausgesetzt, die Impedanzen sind angepasst. Ein passiver Antennentuner (auch Impedanzanpassgerät genannt) ist eine elektronische Schaltung (typischerweise bestehend aus Spulen und Kondensatoren), die dazu dient, die Impedanz einer Antenne an die Impedanz des Senders (in der Regel 50 Ohm) anzupassen. Der Tuner kompensiert also eine Fehlanpassung, während das Koaxialkabel die Verbindung bildet.
Kann ich 50-Ohm-Kabel für den Empfang nutzen?
Ja, absolut. 50-Ohm-Koaxialkabel sind auch für den Empfang hervorragend geeignet. Die gleichen Prinzipien der Impedanzanpassung und der Minimierung von Verlusten gelten auch für schwache Empfangssignale. Ein gutes 50-Ohm-Kabel minimiert Verluste und Störgeräusche auf dem Weg vom Antenneneingang zum Empfänger und trägt somit zu einem besseren Signal-Rausch-Verhältnis und somit zu besseren Empfangsergebnissen bei.
