Grundlegende Funktionsweise von Ununs und Baluns
Bevor wir uns den Unterschieden widmen, ist es wichtig, die Grundprinzipien zu verstehen. Sowohl Ununs als auch Baluns sind Transformatoren, die dazu dienen, elektrische Signale anzupassen. Ihre Hauptfunktion liegt in der Impedanztransformation und/oder der Gleichtaktunterdrückung. Die Art und Weise, wie sie dies tun und in welchem Kontext, definiert ihren jeweiligen Einsatzzweck.

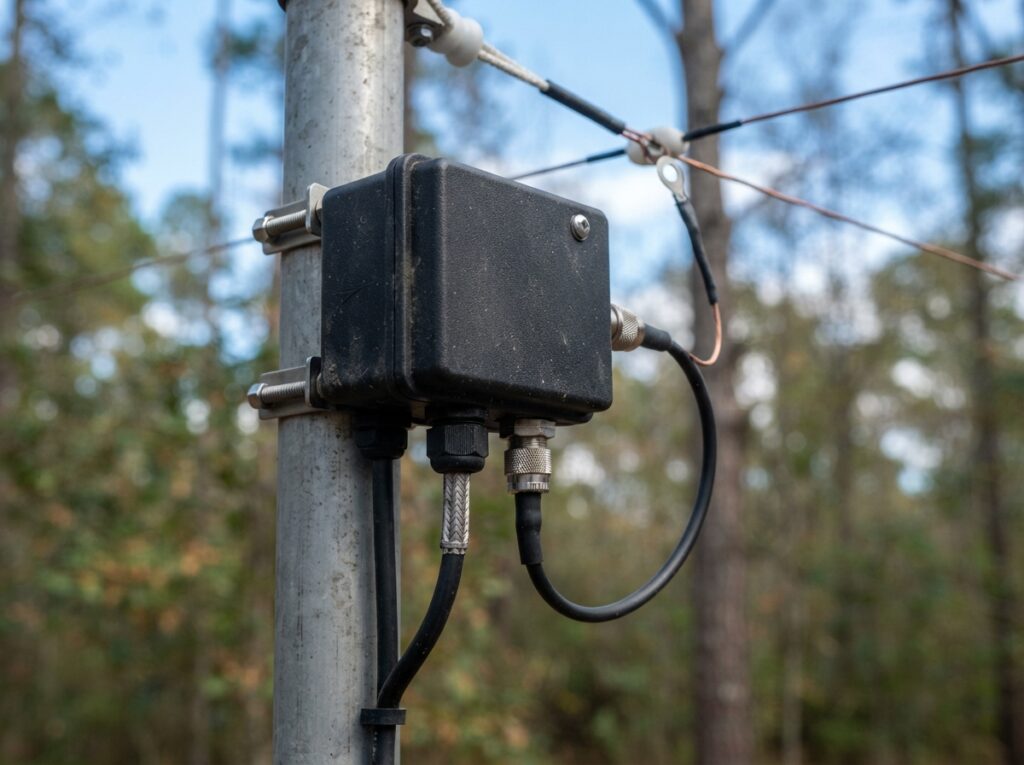

Was ist ein Unun?
Ein Unun, kurz für Unbalanced-to-Unbalanced-Transformer, ist ein Transformator, der dazu dient, die Impedanz zwischen zwei unsymmetrischen Leitungen oder Anschlüssen anzupassen. Unsymmetrisch bedeutet in diesem Kontext, dass ein Anschluss eine definierte Masse oder ein Bezugspotenzial hat, während der andere Anschluss das eigentliche Signal führt. Typische Beispiele hierfür sind Koaxialkabel, bei denen der Innenleiter das Signal trägt und der Außenmantel als Masse dient, oder eine einfache Dipolantenne, bei der die beiden Hälften mit einem unsymmetrischen Speisekabel verbunden werden.
Der Hauptzweck eines Ununs ist die Impedanzanpassung. Eine Antenne mag beispielsweise eine Impedanz von 450 Ohm haben, während das verwendete Speisekabel (z.B. Koaxialkabel) eine charakteristische Impedanz von 50 Ohm aufweist. Ohne eine geeignete Anpassung würde dies zu erheblichen Reflexionen und Leistungsverlusten führen, was die Effizienz der Antenne stark beeinträchtigt. Ein Unun mit dem passenden Übersetzungsverhältnis (z.B. 9:1 oder 4:1) kann diese Impedanzunterschiede ausgleichen und so eine maximale Leistungsübertragung vom Sender zur Antenne und umgekehrt gewährleisten.
Ein weiterer Aspekt, den einige Ununs erfüllen können, ist die Unterdrückung von Gleichtaktströmen auf dem Außenmantel des Koaxialkabels. Obwohl dies nicht ihre primäre Funktion ist, können bestimmte Bauformen, insbesondere solche mit vielen Windungen und einem Ferritkern, auch hier eine gewisse Wirkung erzielen, wenn auch meist nicht so effektiv wie dedizierte Baluns.
Was ist ein Balun?
Ein Balun, kurz für Balanced-to-Unbalanced-Transformer, ist ein Transformator, der dazu dient, ein symmetrisches Signal auf ein unsymmetrisches Signal oder umgekehrt zu transformieren. Ein symmetrisches Signal liegt typischerweise zwischen zwei Leitern an, die beide ein Signal mit entgegengesetzter Polarität führen und keine definierte Masse haben. Ein unsymmetrisches Signal, wie bereits erwähnt, hat einen definierten Massebezugspunkt.
Die Hauptfunktion eines Baluns ist die Umwandlung der Symmetrieverhältnisse der Leitungen. Dies ist unerlässlich, wenn man beispielsweise eine symmetrische Antenne (wie einen Dipol, der oft symmetrisch gespeist wird) mit einem unsymmetrischen Speisekabel (wie einem Koaxialkabel) verbinden möchte. Ohne Balun würde das Koaxialkabel das unsymmetrische Signal strahlen, was zu ungewollten Abstrahlungen und Störungen führen kann. Der Balun sorgt dafür, dass das Signal korrekt zwischen den symmetrischen Antennenzweigen anliegt und die unsymmetrische Speisung des Koaxialkabels effektiv genutzt wird.
Neben der reinen Symmetrietransformation erfüllen Baluns oft auch die wichtige Funktion der Gleichtaktunterdrückung (Common Mode Choke). Sie verhindern, dass Hochfrequenzströme auf dem Außenmantel des Koaxialkabels fließen. Diese Gleichtaktströme können unerwünschte Abstrahlungen verursachen, die Sendesignale verzerren oder empfangene Störungen anziehen. Ein guter Balun dämpft diese Gleichtaktströme erheblich und sorgt so für eine sauberere Signalübertragung und eine effektivere Abstrahlung der Antenne im gewünschten Muster.
Die Kernunterschiede im Überblick
Der elementarste Unterschied zwischen einem Unun und einem Balun liegt in der Art der Anschlüsse, die sie verbinden. Ein Unun verbindet zwei unsymmetrische Anschlüsse, während ein Balun ein symmetrisches mit einem unsymmetrischen Anschluss verbindet.
- Unun: Unsymmetrisch zu Unsymmetrisch (U/U)
- Balun: Symmetrisch zu Unsymmetrisch (S/U) oder umgekehrt
Diese grundlegende Unterscheidung bedingt auch ihre primären Einsatzgebiete und technischen Funktionen. Ein Unun fokussiert sich primär auf die Impedanztransformation, während ein Balun neben der Symmetrieanpassung oft auch eine starke Gleichtaktunterdrückung gewährleistet.
Einsatzgebiete und Anwendungsfälle
Die Wahl zwischen einem Unun und einem Balun hängt stark von der Art der Antenne und des verwendeten Speisekabels ab.
Unun:
- Random Wire Antennen: Bei Langdrahtantennen (Random Wire), die oft unkonventionelle Längen haben und an einem Ende gespeist werden, ist die Impedanzanpassung kritisch. Ein Unun mit einem passenden Übersetzungsverhältnis (z.B. 9:1 oder 64:1 für sehr hohe Impedanzen) ist hier essenziell, um den Anschluss an ein Standard-50-Ohm-Koaxialkabel zu ermöglichen.
- Longwire Antennen: Ähnlich wie bei Random Wire Antennen, wenn die Gesamtlänge der Antenne nicht auf eine Resonanzlänge abgestimmt ist, hilft ein Unun bei der Anpassung.
- Endgespeiste Langdrahtantennen: Diese Antennen werden an einem Ende mit einem Unun und einem Koaxialkabel gespeist.
- Dipole mit asymmetrischer Speisung: Obwohl Dipole oft als symmetrisch gelten, gibt es Konfigurationen, bei denen eine unsymmetrische Speisung mit einem Unun realisiert wird, oft in Verbindung mit einer Antennen-Tuning-Einheit (ATU).
- Verlängerung der Reichweite von Unsymmetrischen Leitungen: In manchen Fällen, um eine bestimmte Impedanz auf einer unsymmetrischen Leitung zu erreichen, ohne die Symmetrie zu verändern.
Balun:
- Symmetrische Dipolantennen: Der klassische Einsatzzweck für einen Balun ist die Verbindung eines symmetrischen Dipols (oft an beiden Enden gleich gespiegelt) mit einem unsymmetrischen Koaxialkabel. Ohne Balun würde der Außenmantel des Koaxkabels als Teil der Antenne agieren und unerwünschte Abstrahlungsmuster verursachen.
- Yagi-Uda-Antennen: Viele Yagi-Antennen verwenden einen Dipol als Element, der symmetrisch ist. Ein Balun ist hier notwendig, um ihn an ein Koaxialkabel anzuschließen.
- Loop-Antennen (Closed Loops): Je nach Bauform und Speisepunkt sind Loop-Antennen oft symmetrisch und benötigen einen Balun für den Anschluss an ein unsymmetrisches Kabel.
- Symmetrische Zweidrahtleitungen (Sprecherkabel): Wenn solche Leitungen als Antennenspeisung verwendet werden, ist ein Balun unerlässlich, um sie mit einem unsymmetrischen Funkgerät zu verbinden.
- Unterdrückung von Mantelwellen (Common Mode Suppression): Viele Baluns sind speziell dafür ausgelegt, Gleichtaktströme auf dem Koaxialkabel zu unterdrücken, was zu saubereren Signalen und besseren Abstrahlungseigenschaften führt.
Technische Aspekte und Ausführung
Die Konstruktion und die Materialien beeinflussen die Leistung von Ununs und Baluns erheblich.
Unun:
Ununs bestehen oft aus einem Ferritkern (Ringkerne oder offene Kerne) mit einer bestimmten Anzahl von Wicklungen. Das Übersetzungsverhältnis wird durch das Verhältnis der Windungszahlen bestimmt. Ein 9:1 Unun hat beispielsweise etwa 3x mehr Windungen auf der Hochimpedanzseite als auf der Niedrigimpedanzseite. Die Effizienz hängt stark vom verwendeten Ferritmaterial und der Frequenz ab, für die der Unun ausgelegt ist. Bei niedrigeren Frequenzen oder bei der Verwendung von Keramikkernen anstelle von Ferrit kann die Effizienz geringer sein.
Balun:
Baluns gibt es in verschiedenen Ausführungen: vom einfachen Luftspul-Balun (oft für höhere Frequenzen) bis hin zu komplexeren Konstruktionen mit Ferritkernen. Bei Ferrit-Baluns wird die Gleichtaktunterdrückung durch die Induktivität des Ferritkerns erzielt, der den Fluss von Gleichtaktströmen behindert. Die Art des Ferritkerns (Material, Form) und die Wicklungstechnik sind entscheidend für die Effektivität. Ein gut konstruierter Balun sollte eine hohe Impedanz für Gleichtaktströme aufweisen und gleichzeitig eine niedrige Einfügedämpfung für die Gegentakt-Signale bieten.
Leistungsfähigkeit und Effizienz
Die Effizienz eines Ununs oder Baluns ist ein entscheidender Faktor für die Gesamtleistung eines Funksystems. Schlechte Anpassung oder hohe Verluste können zu erheblichen Signalabschwächungen führen.
Impedanzanpassung
Unun: Seine primäre Aufgabe ist die Impedanztransformation. Ein Unun mit einem falschen Übersetzungsverhältnis kann die Impedanz nicht korrekt anpassen, was zu stehenden Wellen auf dem Speisekabel und damit zu Verlusten führt. Die Anpassung wird oft durch das Stehwellenverhältnis (SWR) gemessen.
Balun: Während ein Balun auch Impedanztransformationen vornehmen kann (z.B. ein 4:1 Balun, der von 200 Ohm symmetrisch auf 50 Ohm unsymmetrisch anpasst), ist seine Kernkompetenz die Anpassung der Symmetrieverhältnisse. Ein Balun, der die Symmetrie nicht korrekt herstellt, kann dazu führen, dass das unsymmetrische Kabel als Teil der Antenne abstrahlt.
Gleichtaktunterdrückung
Unun: Manche Ununs bieten eine rudimentäre Gleichtaktunterdrückung, besonders wenn sie mit vielen Wicklungen auf einem Ferritkern gefertigt sind. Dies ist jedoch nicht ihre Hauptaufgabe und die Effektivität ist oft begrenzt im Vergleich zu dedizierten Baluns.
Balun: Die Gleichtaktunterdrückung ist eine Kernfunktion vieler Baluns. Ein guter Balun bietet eine hohe Dämpfung für Gleichtaktströme, was entscheidend ist, um Mantelwellen zu minimieren. Dies schützt die Ausrüstung vor Übersteuerung durch eigene Signale und reduziert unerwünschte Abstrahlungen.
Vergleichstabelle
| Merkmal | Unun | Balun |
|---|---|---|
| Primäre Funktion | Impedanzanpassung zwischen unsymmetrischen Anschlüssen | Anpassung von symmetrischen zu unsymmetrischen Anschlüssen |
| Anschlussarten | Unsymmetrisch zu Unsymmetrisch (U/U) | Symmetrisch zu Unsymmetrisch (S/U) oder umgekehrt |
| Hauptzweck | Ausgleich von Impedanzunterschieden | Symmetrieumwandlung, Gleichtaktunterdrückung |
| Typische Einsatzgebiete | Random Wire Antennen, Longwire Antennen | Dipole, Yagi-Antennen, Loop-Antennen |
| Gleichtaktunterdrückung | Optional, oft geringer als bei Baluns | Oft eine Kernfunktion, hohe Effektivität möglich |
| Aufbau | Ferritkern mit Wicklungen, Übersetzungsverhältnis bestimmt durch Windungszahlen | Vielfältig: Ferritkern, Luftspule, Kombinationen; oft mit Fokus auf Gleichtaktunterdrückung |
