Als Amateurfunker stehst du oft vor der Herausforderung, die optimale Antenne für deine Station zu finden. Vertikalantennen bieten dabei eine interessante Mischung aus Vorteilen und Nachteilen, die du kennen solltest, um fundierte Entscheidungen für deine Funkaktivitäten zu treffen. Die Wahl der richtigen Antenne kann maßgeblich über deine Sende- und Empfangsqualität entscheiden.
Das sind die beliebtesten Vertikalantenne Produkte
Grundlagen der Vertikalantenne im Amateurfunk

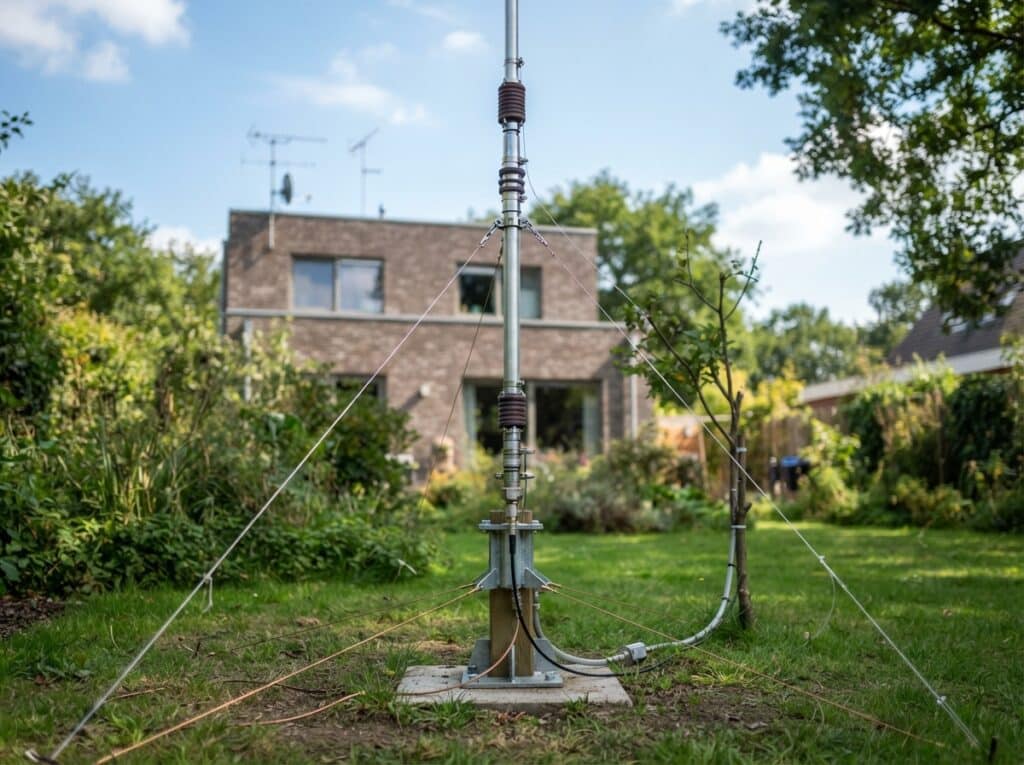

Eine Vertikalantenne ist eine Antenne, deren strahlendes Element vertikal zur Erdoberfläche ausgerichtet ist. Typischerweise besteht sie aus einem oder mehreren vertikalen Drähten oder Elementen, die oft von Radials gespeist werden. Diese Radials sind horizontale Drähte, die vom Fußpunkt der Antenne ausgehen und eine wesentliche Rolle für die Impedanzanpassung und die Strahlungseffizienz spielen. Im Amateurfunk werden Vertikalantennen häufig für die Übertragung auf Kurzwelle (KW) und Ultrakurzwelle (UKW) eingesetzt, da sie sich gut für den Betrieb auf Bändern eignen, bei denen eine niedrige Abstrahlcharakteristik für weitreichende Verbindungen (DX) erwünscht ist.
Vorteile von Vertikalantennen
Die Entscheidung für eine Vertikalantenne bringt eine Reihe von signifikanten Vorteilen mit sich, die sie für viele Funkamateure attraktiv machen:
- Platzersparnis: Einer der offensichtlichsten Vorteile von Vertikalantennen ist ihr geringer Platzbedarf. Sie benötigen im Gegensatz zu großen Richtantennen oder Dipolen mit ausladenden Schenkeln oft nur eine geringe Grundfläche. Dies macht sie besonders geeignet für Standorte mit begrenztem Platzangebot, wie zum Beispiel in dicht besiedelten Gebieten oder auf kleinen Grundstücken. Eine Vertikalantenne kann oft auch unauffälliger installiert werden, was bei Genehmigungsverfahren oder Nachbarschaftskonflikten von Vorteil sein kann.
- Geringe Einbauhöhe: Vertikalantennen können oft mit einer geringeren Einbauhöhe als andere Antennentypen betrieben werden und dennoch gute Leistungen erzielen. Dies reduziert den Aufwand für die Montage und Wartung und minimiert gleichzeitig das Risiko von Beschädigungen durch Sturm oder umstürzende Bäume. Die geringe Höhe kann auch die Sicherheit bei der Installation erhöhen.
- Gute DX-Eigenschaften: Vertikalantennen strahlen typischerweise mit einer niedrigen Abstrahlcharakteristik ab. Dies bedeutet, dass die Energie bevorzugt in einem flachen Winkel zur Horizontale abgestrahlt wird. Dieser Winkel ist ideal für die Überbrückung großer Distanzen (DX-Verbindungen) über die Ionosphäre, da das Signal flacher reflektiert wird und somit längere Wege zurücklegen kann, bevor es die Erdoberfläche erreicht.
- Omnidirektionale Strahlung: Viele einfache Vertikalantennen, insbesondere solche ohne explizite Richtwirkung, strahlen in alle horizontalen Richtungen gleichmäßig ab. Dies ist vorteilhaft, wenn du nicht genau weißt, in welcher Richtung sich dein gewünschter Gesprächspartner befindet, oder wenn du gleichzeitig mit mehreren Stationen auf verschiedenen Azimuten kommunizieren möchtest. Du musst die Antenne nicht ständig ausrichten, um verschiedene Regionen der Welt zu erreichen.
- Einfachheit der Konstruktion: Grundlegende Vertikalantennen sind oft relativ einfach zu konstruieren und aufzubauen. Ein einzelner vertikaler Draht oder Stab, der von einem Mast getragen wird, und einige Radials am Boden können bereits eine funktionierende Antenne ergeben. Dies senkt die Einstiegshürde für Funkamateure, die ihre erste eigene Antenne bauen möchten, und reduziert die Kosten für die Ausrüstung.
- Vielseitigkeit bei Multiband-Betrieb: Durch den Einsatz von Spulen (Laderungsspulen) oder durch die Verwendung von mehreren Elementen in verschiedenen Längen können Vertikalantennen für den Betrieb auf mehreren Amateurfunkbändern ausgelegt werden. Dies ermöglicht es dir, mit einer einzigen Antenne auf einer breiten Palette von Frequenzen aktiv zu sein, ohne mehrere Antennen installieren zu müssen. Solche Antennen werden oft als „Multiband-Vertikalantennen“ bezeichnet.
- Gute Nützlichkeit für Mobilfunk und Portable Einsätze: Aufgrund ihrer kompakten Bauweise und einfachen Montage eignen sich Vertikalantennen hervorragend für den mobilen Einsatz im Auto oder für portable Stationen (Fielddays, Urlaub). Sie lassen sich schnell auf- und abbauen und sind transportabel.
Nachteile von Vertikalantennen
Trotz ihrer zahlreichen Vorteile sind Vertikalantennen nicht ohne Nachteile, die du bei deiner Entscheidung berücksichtigen solltest:
- Bedarf an Radials oder Erdungssystem: Eine effiziente Vertikalantenne benötigt ein gut funktionierendes Radialsystem oder eine sehr gute Erdung. Die Radials dienen als „Spiegel“ für die Strahlung und als Gegenmasse für die gespeiste Antenne. Ohne ein ausreichendes Radialsystem oder eine effektive Erdung kann die Effizienz der Antenne drastisch sinken, die Abstrahlcharakteristik verschlechtern und zu unerwünschten Rückkopplungen führen. Ein ausgedehntes Radialsystem kann viel Platz beanspruchen und die Installation aufwendig machen.
- Hohe Bodeneinstrahlung und Rauschen: Die niedrige Abstrahlcharakteristik, die für DX-Verbindungen vorteilhaft ist, führt auch dazu, dass Vertikalantennen Signale, die vom Boden reflektiert oder von bodennahen Quellen emittiert werden, stärker empfangen. Dies kann zu erhöhtem Rauschen und Störungen führen, insbesondere in städtischen Gebieten mit vielen elektrischen Geräten. Die Nahfeldstrahlung des Bodens kann die Empfangsqualität beeinträchtigen.
- Schmalbandigkeit bei einfachen Ausführungen: Einfache Vertikalantennen, insbesondere solche, die nur aus einem einzelnen Element bestehen und nicht über spezielle Anpassungsmechanismen verfügen, können oft nur auf einem sehr schmalen Frequenzbereich optimal arbeiten. Das bedeutet, dass du die Antenne für unterschiedliche Frequenzen auf einem Band neu abstimmen oder einen Antennentuner verwenden musst.
- Gefahr von HF-Verbrennungen: Bei unzureichender Erdung oder schlechter Anpassung kann das Gehäuse deiner Station oder andere metallische Gegenstände in der Nähe unter Hochfrequenzspannung (HF) stehen. Dies kann zu unangenehmen oder sogar schmerzhaften HF-Verbrennungen führen, wenn du diese berührst. Dies ist ein wichtiger Sicherheitsaspekt, der bei der Installation und im Betrieb von Vertikalantennen beachtet werden muss.
- Anfälligkeit für Störungen durch nahegelegene Objekte: Metallische Objekte in der Nähe der Vertikalantenne, wie zum Beispiel Dachrinnen, Geländer oder andere Gebäude, können die Strahlungscharakteristik und die Abstimmung der Antenne negativ beeinflussen. Dies erfordert eine sorgfältige Planung des Aufstellortes.
- Höhere Einstrahlung von vertikal polarisierten Signalen: Während Vertikalantennen horizontal polarisierte Signale (ideal für DX) gut abstrahlen und empfangen, sind sie tendenziell empfindlicher für vertikal polarisierte Signale. Dies kann in manchen Situationen ein Nachteil sein, wenn man hauptsächlich horizontal polarisierte Signale empfangen möchte.
- Ästhetische Einschränkungen: Obwohl sie platzsparend sein können, sind hohe Vertikalantennen nicht immer visuell ansprechend. Sie können, je nach Ausführung und Umgebung, als störend empfunden werden.
Vertikalantennen im Vergleich: Eine Übersicht
Um dir einen besseren Überblick über die verschiedenen Aspekte von Vertikalantennen zu geben, hier eine zusammenfassende Tabelle:
| Kategorie | Beschreibung | Vorteile | Nachteile |
|---|---|---|---|
| Platzbedarf | Benötigt geringe Grundfläche. | Ideal für beengte Verhältnisse. Unauffällige Installation möglich. | Radialsystem kann dennoch Platz beanspruchen. |
| DX-Fähigkeit | Niedrige Abstrahlcharakteristik. | Effizient für weitreichende Verbindungen. | Kann Bodennähe-Effekte verstärken. |
| Strahlungscharakteristik | Meist omnidirektional (horizontal). | Keine Ausrichtung nötig, breite Abdeckung. | Gleichzeitige Empfindlichkeit für alle Richtungen kann Störungen erhöhen. |
| Installation | Grundlegende Modelle einfach zu bauen. | Geringere Kosten und Aufwand für den Einstieg. | Effiziente Radials erfordern Aufwand. Montage hoher Masten kann anspruchsvoll sein. |
| Bandbreite | Einfache Modelle oft schmalbandig. | Mit Anpassung flexibel einsetzbar. | Ohne Anpassung Frequenzwechsel erschwert. |
| Erdung/Radials | Essentiell für Effizienz und Abstimmung. | Kann die Leistung erheblich verbessern. | Aufwendig zu installieren, beansprucht Platz, beeinträchtigt Ästhetik. |
Typische Anwendungsbereiche und Bauformen
Vertikalantennen sind in verschiedenen Bauformen und für unterschiedliche Zwecke im Amateurfunk beliebt. Dazu gehören:
- Ground Plane Antennen: Dies sind einfache Vertikalantennen, oft mit einem Viertelwellenlängen-Element und drei oder vier Radials, die im 45-Grad-Winkel nach unten abgewinkelt sind. Sie sind einfach zu bauen und erfreuen sich großer Beliebtheit für UKW-Betrieb und als kommerzielle Antennen.
- Endgespeiste Vertikalantennen: Bei diesen Antennen wird das vertikale Element am oberen Ende gespeist. Sie benötigen oft eine Anpassungsschaltung am Speisepunkt.
- Vertikalantennen mit Laderungsspulen: Um die physikalische Länge der Antenne zu verkürzen, werden Laderungsspulen verwendet. Diese können am Fußpunkt, in der Mitte oder am oberen Ende des Vertikalstrahlers platziert werden. Sie beeinflussen die Bandbreite und die Effizienz.
- Multiband-Vertikalantennen: Diese Antennen nutzen verschiedene Techniken, um auf mehreren Bändern zu arbeiten, z.B. durch mehrere separate Elemente, gestufte Radials oder Resonanzkreise.
- Selbsttragende Vertikalantennen: Oft aus Aluminiumrohren gefertigt, werden diese Antennen freistehend auf einem Mast montiert und benötigen keine Abspannungen.
Häufige Herausforderungen bei der Installation
Die Installation einer Vertikalantenne kann, je nach Größe und Komplexität, einige Herausforderungen mit sich bringen. Ein kritischer Punkt ist die Realisierung eines guten Radialsystems. Für eine hohe Effizienz, insbesondere auf den niedrigeren KW-Bändern, werden oft Dutzende von Radials mit einer Länge von einem Viertel der Wellenlänge benötigt. Diese müssen sorgfältig auf dem Boden verlegt werden, was bei größeren Antennenflächen einen erheblichen Aufwand bedeuten kann. Die Anbindung der Radials an den Fußpunkt der Antenne muss robust und wetterfest sein. Des Weiteren ist die Montage von hohen Vertikalantennen auf Masten eine Aufgabe, die sorgfältige Planung, die richtigen Werkzeuge und oft mehrere Personen erfordert, um die Sicherheit zu gewährleisten.
Optimierung der Leistung von Vertikalantennen
Die Leistung deiner Vertikalantenne lässt sich durch verschiedene Maßnahmen optimieren. Eine der wichtigsten ist die Verbesserung des Radialsystems oder der Erdung. Experimente mit der Anzahl und Verteilung der Radials können entscheidend sein. Eine Bodenmontage der Radials ist oft besser als deren Erhöhung, da dies die gewünschte niedrige Abstrahlcharakteristik unterstützt. Die richtige Impedanzanpassung ist ebenfalls essenziell. Ein Antennentuner kann zwar helfen, Verluste durch Fehlanpassung zu kompensieren, aber eine Antenne, die von Natur aus gut auf dem gewünschten Frequenzband angepasst ist, ist immer die bessere Lösung. Dies kann durch die genaue Dimensionierung der Elemente und die richtige Platzierung von Laderungsspulen erreicht werden. Berücksichtige auch die Höhe über Grund, die nicht nur die Effizienz beeinflusst, sondern auch die Strahlcharakteristik leicht verändern kann.
Wichtige Überlegungen zur Sicherheit
Bei der Arbeit mit Vertikalantennen, insbesondere mit größeren Exemplaren, sind Sicherheitsaspekte von größter Bedeutung. Achte immer auf die Nähe zu Stromleitungen. Hohe Vertikalantennen können bei Gewitter ein erhöhtes Blitzschlagrisiko darstellen. Eine adäquate Erdung des Antennenmastes und des gesamten Systems ist daher unerlässlich, um Schäden an der Ausrüstung und Gefahren für Personen zu vermeiden. Trage beim Arbeiten in der Höhe geeignete Schutzausrüstung, wie zum Beispiel einen Sicherheitsgurt. Sei dir der HF-Spannungen bewusst, die auf Antennenelementen und Speisekabeln auftreten können, und vermeide direkten Kontakt, insbesondere bei der Ausrichtung oder Wartung.
Das sind die neuesten Vertikalantenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Vertikalantenne: Vorteile und Nachteile im Amateurfunk
Was ist der größte Vorteil einer Vertikalantenne für einen Funkamateur?
Der größte Vorteil einer Vertikalantenne ist oft ihre platzsparende Bauweise und ihre Fähigkeit, weitreichende DX-Verbindungen durch eine niedrige Abstrahlcharakteristik zu ermöglichen. Dies macht sie ideal für Funkamateure mit begrenztem Platzangebot auf ihrem Grundstück.
Benötige ich wirklich ein großes Radialsystem für eine Vertikalantenne?
Ja, für eine optimale Leistung, insbesondere auf den KW-Bändern, ist ein gut ausgearbeitetes Radialsystem entscheidend. Je mehr und je besser die Radials sind, desto effizienter wird die Antenne arbeiten und desto besser wird ihre Strahlungscharakteristik sein. Mindestens ein Viertelwellenlängen-Radialsystem ist empfehlenswert, oft sind aber mehr und längere Radials vorteilhaft.
Sind Vertikalantennen lautstärker als andere Antennentypen?
Vertikalantennen können aufgrund ihrer niedrigen Abstrahlcharakteristik und der Nähe zum Boden verstärkt Rauschen und Störungen empfangen. Dies ist ein Nachteil, der in Gebieten mit hoher elektrischer Verschmutzung spürbar sein kann und die Empfangsqualität beeinträchtigen kann.
Kann ich eine Vertikalantenne auf mehreren Amateurfunkbändern nutzen?
Ja, das ist möglich. Einfache Vertikalantennen sind oft schmalbandig, aber durch den Einsatz von Laderungsspulen, Traps oder durch den Bau von Multiband-Konstruktionen können Vertikalantennen für den Betrieb auf mehreren Bändern ausgelegt werden.
Wie wichtig ist die Erdung für eine Vertikalantenne?
Die Erdung ist absolut entscheidend für die Funktion und Sicherheit einer Vertikalantenne. Sie dient als wichtiger Teil der Antennengeometrie und des Rückwegs für die HF-Ströme. Eine gute Erdung minimiert zudem das Risiko von HF-Verbrennungen und schützt vor Blitzeinschlägen.
Lohnt sich die Installation einer Vertikalantenne in einer städtischen Umgebung?
In einer städtischen Umgebung kann die Installation einer Vertikalantenne aufgrund von Platzmangel und erhöhten Störungen herausfordernd sein. Wenn du jedoch über den Platz verfügst und das Radialsystem gut planen kannst, können die DX-Fähigkeiten und die Platzersparnis immer noch überzeugende Argumente sein. Eine sorgfältige Platzierung und eventuell eine aktive Antennenlösung können helfen, Störungen zu minimieren.
Kann ich eine Vertikalantenne einfach selbst bauen?
Ja, einfache Vertikalantennen wie eine Ground Plane sind für den Eigenbau gut geeignet und erfordern keine komplexen Kenntnisse. Größere und leistungsfähigere Vertikalantennen für KW erfordern mehr Planung, Material und handwerkliches Geschick, sind aber ebenfalls für erfahrene Funkamateure realisierbar.
