Du suchst nach einer effektiven Möglichkeit, deine Amateurfunk-Antenne auf dem Dachboden zu installieren und fragst dich, welche Lösungen wirklich funktionieren? Eine Dachbodenmontage kann eine praktische Alternative zur Außeninstallation sein, birgt aber spezifische Herausforderungen hinsichtlich Leistung und Signalqualität, die es zu meistern gilt.
Das sind die beliebtesten Dachbodenantenne Produkte
Die Herausforderung der Dachbodenmontage für Amateurfunk-Antennen
Die Installation einer Amateurfunk-Antenne auf dem Dachboden mag auf den ersten Blick einfach erscheinen, doch die Realität ist oft komplexer. Die Hauptschwierigkeit liegt in den Einschränkungen, die durch die bauliche Umgebung entstehen: Das Dachmaterial selbst, eventuelle Dachsparren aus Metall, Dämmstoffe und die allgemeine Raumnutzung des Dachbodens können die Antennenleistung erheblich beeinträchtigen. Metallteile im Inneren können zu Reflexionen, Kurzschlüssen und einer unerwünschten Bandbreitenreduzierung führen. Zusätzlich kann die Nähe zu elektrischen Geräten und Leitungen Störungen (RFI – Radio Frequency Interference) verursachen, die die Kommunikation erschweren. Die Wahl der richtigen Antennenart und der optimalen Platzierung ist daher entscheidend, um trotz dieser Widrigkeiten eine brauchbare Leistung zu erzielen.
Leistungsbeeinträchtigungen durch bauliche Gegebenheiten
Holz und Bitumen sind relativ unproblematisch für Funkwellen. Anders sieht es bei metallhaltigen Dämmungen, Blecheindeckungen oder Metallsparren aus. Diese können als Reflektoren wirken und die Strahlungscharakteristik der Antenne verändern. Metall kann auch die Impedanz der Antenne beeinflussen und zu Fehlanpassungen führen, was sich in einem schlechteren Stehwellenverhältnis (SWR – Standing Wave Ratio) äußert. Dämmstoffe, insbesondere solche mit Aluminiumfolie, können ebenfalls Signalverluste verursachen. Zudem sind Dachböden oft begrenzt im Platzangebot, was die Installation von Antennen mit größeren Abmessungen erschwert. Die Positionierung der Antenne im Verhältnis zu den Dachflächen und anderen Hindernissen ist daher ein kritischer Faktor für die Effektivität.
Geeignete Antennenarten für die Dachbodenmontage
Nicht jede Antenne eignet sich gleichermaßen gut für die Installation unter dem Dach. Einige Antennenkonstruktionen sind jedoch besser für diese speziellen Bedingungen geeignet als andere. Hier sind einige der gängigsten und oft erfolgreich eingesetzten Antennentypen:
- Dipolantennen: Ein einfacher Halbwellendipol ist oft eine gute Wahl für den Dachboden. Seine relativ einfache Konstruktion ermöglicht eine Anpassung an die vorhandenen Platzverhältnisse. Durch die Aufhängung mit nicht-leitenden Materialien wie Seilen oder Nylonfäden minimierst du Störeinflüsse durch die Umgebung. Längenanpassungen sind einfacher als bei komplexeren Antennen.
- Vertikalantennen: Insbesondere kürzere Vertikalantennen, oft mit Spulen (Laden) zur Längenkompensation, können auf dem Dachboden gute Dienste leisten. Sie benötigen weniger horizontalen Platz als Dipole. Wichtig ist hierbei die Auslegung eines geeigneten Radialsystems, das auf dem Dachboden realisiert werden muss.
- Loop-Antennen (Schleifenantennen): Kleine magnetische Loop-Antennen sind oft sehr beliebt für den Dachboden. Ihre Signalempfindlichkeit ist hoch und sie sind relativ unempfindlich gegenüber lokalen Störungen. Zudem lassen sie sich oft sehr gut abstimmen und haben eine schmale Bandbreite, was unerwünschte Frequenzen besser herausfiltert. Ihre Größe ist ein großer Vorteil.
- Drahtantennen: Hierzu zählen beispielsweise Langdrahtantennen, aber auch speziell geformte Drahtkonstruktionen. Die Flexibilität von Draht ermöglicht kreative Verlegungen, um Hindernisse zu umgehen. Die Effizienz hängt stark von der Verlegeart und der Anbindung an ein Radialsystem oder einen Koppler ab.
- Kurze Antennen mit Laderelementen: Antennen, die durch Spulen oder Kapazitätsringe elektrisch verlängert werden, sind für enge Platzverhältnisse auf dem Dachboden oft die beste Lösung. Sie erreichen zwar nicht die Effizienz einer Vollgrößenantenne, sind aber ein praktikabler Kompromiss.
Konkrete Lösungen und ihre Umsetzung
Die Umsetzung einer Dachbodenantenne erfordert Sorgfalt und die Berücksichtigung spezifischer technischer Aspekte. Es gibt keine Einheitslösung, aber bewährte Ansätze, die dir helfen können.
1. Der klassische Dipol unter dem Dach

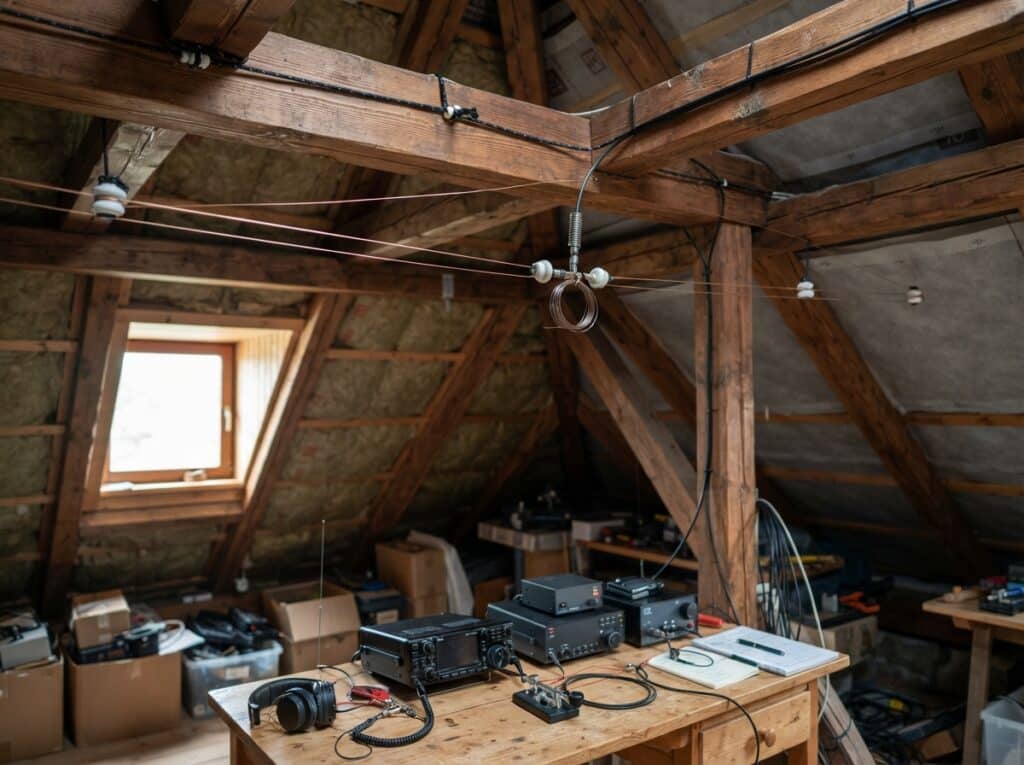

Ein einfacher Halbwellen-Dipol ist eine der gebräuchlichsten Lösungen. Die Enden des Dipols werden so weit wie möglich von Metallteilen entfernt aufgehängt. Anstelle von Kabelbindern oder anderen leitenden Befestigungsmitteln sollten nicht-leitende Seile (z.B. Nylon oder Dyneema) verwendet werden. Die Antenne kann dabei parallel zum Dachfirst, schräg oder auch als V-Dipol (um auf engem Raum mehr Länge unterzubringen) installiert werden. Eine Abstimmung mit einem Antennenkoppler ist fast immer ratsam, um das SWR über einen breiteren Frequenzbereich zu optimieren und die Leistung zu maximieren.
2. Vertikalantennen mit Dachbodenradials
Eine Vertikalantenne auf dem Dachboden kann eine gute Rundstrahlcharakteristik bieten. Das Hauptelement ragt vertikal in den Raum. Das kritische Element hierbei ist das Radialsystem. Anstelle von Bodenerde nutzt du hier auf dem Dachboden verlegte Drähte, die als Gegengewicht dienen. Diese Radials sollten möglichst weit auseinander verlegt werden, um eine gute Effizienz zu gewährleisten. Eine Abstimmung über einen Antennenkoppler ist auch hier empfehlenswert.
3. Magnetische Loop-Antennen (MLA)
Magnetische Loop-Antennen sind besonders gut geeignet, da sie klein sind und nur einen geringen Platzbedarf haben. Sie sind auch relativ unempfindlich gegenüber der direkten Umgebung. Die Abstimmung erfolgt über einen Drehkondensator, oft mit einem separaten kleineren Empfangsloop oder einem Kopplungstransformator. Aufgrund ihrer geringen Bandbreite sind sie gut für den Empfang auf stark befahrenen Frequenzbändern geeignet, da sie schmalbandig auf das gewünschte Signal eingestellt werden können.
4. Abstimmbare Langdrahtantennen mit Koppler
Eine Langdrahtantenne, die über einen automatischen oder manuellen Antennenkoppler angeschlossen wird, kann eine flexible Lösung sein. Der Draht wird so verlegt, wie es der verfügbare Platz zulässt, oft entlang der Dachsparren oder in den Ecken. Das Wichtigste ist die korrekte Anbindung an den Koppler und ein ausreichend dimensioniertes Gegengewicht, das ebenfalls auf dem Dachboden verlegt werden muss. Die Effizienz einer Langdrahtantenne hängt stark von ihrer Länge und ihrer Anbindung ab.
5. Antennen mit verkürzten Elementen
Wenn der Platz extrem begrenzt ist, kommen Antennen mit verkürzten Elementen zum Einsatz. Diese verwenden Spulen (Ladespulen), um die elektrische Länge der Antenne zu kompensieren. Solche Antennen sind meistens nicht so effizient wie ihre Vollgrößen-Pendants, können aber dennoch praktikable Verbindungen ermöglichen. Die Platzierung der Spulen ist dabei entscheidend für die Leistung.
Optimierung der Antennenleistung auf dem Dachboden
Unabhängig von der gewählten Antennenart gibt es grundlegende Prinzipien, die du beachten solltest, um die bestmögliche Leistung aus deiner Dachbodeninstallation herauszuholen:
- Freie Sicht nach Außen: Versuche, die Antenne so zu positionieren, dass sie so viel „freie Sicht“ wie möglich nach außen hat. Hindernisse wie massive Balken oder metallische Strukturen im direkten Umfeld sollten minimiert werden.
- Abstand zu Metall: Halte die Antenne und ihre Komponenten so weit wie möglich von metallischen Dachstrukturen, Leitungen oder Einbauten entfernt. Metall kann die Impedanz verändern und unerwünschte Reflexionen verursachen.
- Dämmung berücksichtigen: Achte darauf, ob und welche Art von Dämmung vorhanden ist. Metallisierte Dämmfolien können ein erhebliches Hindernis darstellen.
- Erdung und Gegengewicht: Auch auf dem Dachboden ist ein gutes Gegengewichtssystem für viele Antennentypen unerlässlich. Dies können Radials sein, die möglichst weit ausgelegt werden.
- Koaxialkabelwahl: Verwende hochwertiges Koaxialkabel mit geringen Dämpfungswerten, insbesondere wenn der Weg vom Funkgerät zur Antenne länger ist. Achte auf gute Steckverbindungen.
- Antennenkoppler: Ein guter Antennenkoppler (Antennentuner) ist fast immer empfehlenswert. Er hilft, das Stehwellenverhältnis (SWR) zu minimieren und somit die maximale Leistung auf die Antenne zu übertragen, auch wenn die Antenne nicht perfekt auf die Frequenz abgestimmt ist.
- Störungsminimierung: Halte Abstand zu Stromleitungen und elektrischen Geräten, die RFI (Radio Frequency Interference) verursachen könnten.
Spezifische Antennenlösungen im Detail
Multiband-Betrieb auf dem Dachboden
Für den Multiband-Betrieb gibt es verschiedene Ansätze. Eine Möglichkeit ist die Verwendung von Antennen mit mehreren Elementen, die für verschiedene Bänder abgestimmt sind. Eine andere gängige Methode ist die Nutzung eines Antennenkopplers in Kombination mit einer breitbandigen Antenne oder einer Langdrahtantenne. Auch die Parallelschaltung von einzelnen Bändern mit Hilfe von Sperrkreisen oder der Einsatz von speziellen Multiband-Dipolen mit zusätzlichen Drähten oder Trap-Spulen sind denkbar.
Antennen für UKW/VHF und darüber hinaus
Für höhere Frequenzen wie UKW und darüber hinaus sind die Wellenlängen kürzer, was die Installation auf dem Dachboden etwas einfacher machen kann. Eine einfache Ground-Plane-Antenne oder eine Yagi-Antenne mit wenigen Elementen können hier gute Ergebnisse erzielen. Wichtig ist hierbei ebenfalls, sie so zu positionieren, dass eine möglichst freie Abstrahlung möglich ist. Die Dachsparren können auch hier zu Reflexionen führen.
Kreative Antennenverlegungen im begrenzten Raum
Wenn der Platz sehr knapp ist, sind kreative Verlegungen gefragt. Ein Dipol kann als „Inverted V“ (umgekehrtes V) oder als „Sloper“ (schräg) montiert werden. Drahtantennen können entlang der Dachkanten oder in Zickzack-Mustern verlegt werden. Sogar die Integration in die Dachkonstruktion selbst kann in Erwägung gezogen werden, sofern dies die Antennenleistung nicht zu stark beeinträchtigt.
| Antennenart | Vorteile auf dem Dachboden | Nachteile auf dem Dachboden | Empfohlene Frequenzbereiche |
|---|---|---|---|
| Dipol | Einfache Konstruktion, relativ gut anpassbar, flexibel in der Ausrichtung. | Benötigt mehr horizontalen Platz, empfindlich auf nahegelegene Metallstrukturen. | Kurzwelle (HF) |
| Vertikalantenne | Gute Rundstrahlcharakteristik, geringer horizontaler Platzbedarf. | Erfordert ein komplexes Radialsystem, das auf dem Dachboden zu realisieren ist. | Kurzwelle (HF), UKW/VHF |
| Magnetische Loop (MLA) | Kompakt, geringer Platzbedarf, oft sehr effizient, unempfindlich gegenüber lokalen Störungen, schmale Bandbreite. | Teuer in der Anschaffung, schmale Bandbreite erfordert präzise Abstimmung. | Kurzwelle (HF) |
| Langdrahtantenne | Sehr flexibel in der Verlegung, einfach aufzubauen. | Erfordert zwingend einen guten Antennenkoppler und ein Gegengewicht, Leistung stark abhängig von Verlegung und Länge. | Kurzwelle (HF) |
| Gekürzte Antennen | Platzsparend, nutzbar bei extrem begrenzten Verhältnissen. | Geringere Effizienz im Vergleich zu Vollgrößenantennen, oft schmalere Bandbreite. | Kurzwelle (HF), UKW/VHF |
Das sind die neuesten Dachbodenantenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Amateurfunk-Antenne auf dem Dachboden: Welche Lösungen funktionieren?
Kann ich mit einer Dachbodenantenne DX (Fernverbindungen) machen?
Ja, mit einer gut konzipierten und installierten Dachbodenantenne sind auch DX-Verbindungen möglich. Die Leistung wird zwar durch die baulichen Gegebenheiten beeinflusst, aber durch die Wahl der richtigen Antennenart, sorgfältige Platzierung und die Nutzung eines Antennenkopplers können brauchbare Ergebnisse erzielt werden. Die Effizienz einer Dachbodenantenne ist oft geringer als die einer Außenantenne, aber für viele Funkamateure ist es die einzige praktikable Lösung.
Wie wichtig ist die Wahl des richtigen Antennenkopplers?
Der Antennenkoppler (Antennentuner) ist auf dem Dachboden von entscheidender Bedeutung. Er gleicht Impedanzunterschiede zwischen der Antenne und dem Funkgerät aus und sorgt dafür, dass die maximale Leistung auf die Antenne übertragen wird. Dies minimiert das Stehwellenverhältnis (SWR) und verhindert Schäden am Funkgerät. Ein guter Koppler kann die Leistung einer suboptimalen Dachbodenantenne erheblich verbessern.
Welche Materialien sollte ich für die Montage auf dem Dachboden verwenden?
Es ist ratsam, für die Befestigung und Aufhängung der Antenne nicht-leitende Materialien zu verwenden. Dazu gehören Nylonseile, Dyneema, Kunststoffrohre und Isolatoren. Vermeide unbedingt metallische Befestigungselemente, die die Antenne direkt berühren und zu unerwünschten elektrischen Effekten führen könnten. Achte auch auf UV-Beständigkeit, falls die Antenne längere Zeit der Witterung ausgesetzt ist, falls sie nicht vollständig im Dachboden verborgen ist.
Wie beeinflussen Dämmmaterialien die Antennenleistung?
Dämmmaterialien können die Leistung einer Antenne auf dem Dachboden erheblich beeinflussen. Insbesondere Dämmstoffe mit metallisierten Oberflächen (z.B. Aluminiumfolie) wirken wie eine Abschirmung und können das Signal stark dämpfen oder reflektieren. Glas- oder Steinwolle sind in der Regel unproblematischer, solange keine metallischen Gitter oder Folien eingearbeitet sind. Es ist ratsam, die Antenne so weit wie möglich von solchen Materialien entfernt zu positionieren.
Muss ich die Antenne anmelden?
In den meisten Ländern ist für die Nutzung von Amateurfunk-Sendefrequenzen eine Lizenz erforderlich. Die Antenne selbst muss in der Regel nicht separat angemeldet werden, aber die Installation muss den lokalen Bauvorschriften und Sicherheitsbestimmungen entsprechen. Informiere dich bei deiner zuständigen Behörde über die geltenden Regelungen.
Welche Antenne ist am besten für den Empfang von Signalen auf dem Dachboden geeignet?
Für den reinen Empfang sind oft magnetische Loop-Antennen (MLA) die beste Wahl auf dem Dachboden. Sie sind sehr empfindlich, bieten eine gute Signal-Rausch-Verhältnis und sind relativ unempfindlich gegenüber lokalen Störungen und der Umgebung. Auch gut abgestimmte Dipole oder Vertikalantennen mit passenden Radials können für den Empfang gut funktionieren.
Wie kann ich sicherstellen, dass meine Dachbodenantenne sicher installiert ist?
Die Sicherheit hat oberste Priorität. Stelle sicher, dass die Antennenkonstruktion stabil ist und Windlasten standhalten kann, auch wenn sie im Innenraum montiert ist. Vermeide es, Kabel so zu verlegen, dass Stolperfallen entstehen. Achte auf einen sicheren Zugang zur Antenne zur Wartung. Wenn du durch das Dach hindurch strahlen musst, stelle sicher, dass alle Durchführungen wetterfest und sicher sind.
