Du fragst dich, wie eine Yagi-Antenne funktioniert und was Richtwirkung und Gewinn für deine Signalqualität bedeuten? Diese Antennen sind entscheidend für den Empfang von terrestrischem Fernsehen, Funkamateuranwendungen und vielen anderen drahtlosen Kommunikationssystemen, indem sie Signale gezielt empfangen und senden. Verstehst du ihre Kernkonzepte, kannst du deine Antennenanlage optimal ausrichten und Störsignale minimieren.
Das sind die beliebtesten Yagi Antenne Produkte
Was ist eine Yagi-Antenne?
Eine Yagi-Antenne, auch bekannt als Yagi-Uda-Antenne, ist eine Richtantenne, die aus mehreren parallel angeordneten Elementen besteht. Sie wurde von Shintaro Uda und Hidetsugu Yagi in den späten 1920er Jahren entwickelt. Ihre Hauptfunktion ist es, Funksignale in einer bestimmten Richtung stark zu bündeln und gleichzeitig Signale aus anderen Richtungen zu unterdrücken. Dies ermöglicht einen effizienteren und klareren Empfang oder eine gezieltere Übertragung.
Die Kernkomponenten einer Yagi-Antenne

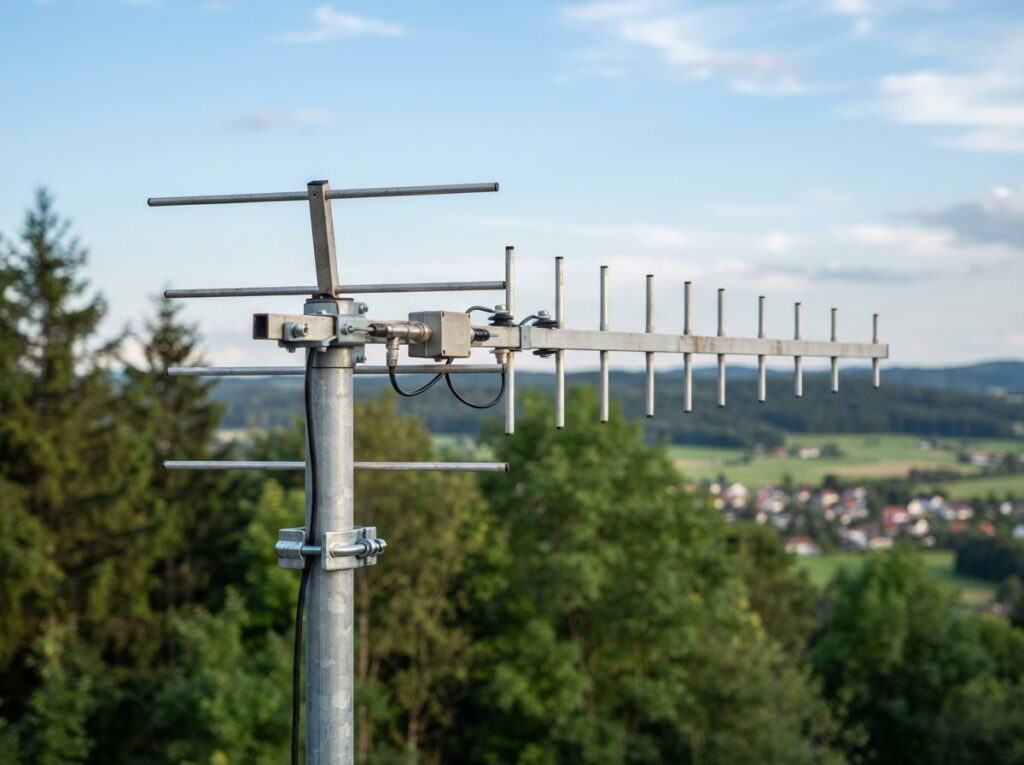

Eine typische Yagi-Antenne setzt sich aus drei Haupttypen von Elementen zusammen, die alle auf einem gemeinsamen Trägerstab montiert sind:
- Reflektor: Dies ist das hinterste Element und ist typischerweise etwas länger als die anderen. Seine Aufgabe ist es, die vom Direktor reflektierten Wellen so zu lenken, dass sie sich mit den vom Dipol ausgesendeten Wellen verstärken. Er reflektiert die Energie weg vom Dipol.
- Dipol (oder Direktor 1): Dies ist das aktive Element, an das das Koaxialkabel angeschlossen wird. Es ist meist ein halbwellig langer Leiter. Hier findet die Umwandlung von elektromagnetischer Energie in elektrische Signale (beim Empfang) bzw. umgekehrt (beim Senden) statt.
- Direktoren: Diese Elemente sind kürzer als der Dipol und sind in der Regel von vorn nach hinten angeordnet. Sie sind nicht elektrisch angeschlossen, aber ihre Länge und ihr Abstand zum Dipol beeinflussen die Richtwirkung und den Gewinn der Antenne. Sie wirken wie eine Schalllinse für Funkwellen und lenken die Energie zum Dipol hin.
Richtwirkung: Wo die Antenne „hinhört“
Die Richtwirkung beschreibt die Fähigkeit einer Antenne, Signale in einer bestimmten Richtung zu konzentrieren. Eine Yagi-Antenne ist so konstruiert, dass sie eine sehr ausgeprägte Richtwirkung besitzt. Das bedeutet, sie ist am empfindlichsten für Signale, die aus der Richtung kommen, in die die Antenne zeigt, und unterdrückt gleichzeitig Signale aus anderen Richtungen, insbesondere aus der Gegenrichtung.
Stell dir die Richtwirkung wie einen Scheinwerfer vor. Ein Scheinwerfer bündelt sein Licht in eine schmale Richtung, um einen bestimmten Punkt auszuleuchten, während eine normale Glühbirne ihr Licht in alle Richtungen abgibt. Die Yagi-Antenne verhält sich ähnlich mit Funkwellen.
Die Richtcharakteristik einer Antenne wird oft grafisch als Diagramm dargestellt. Bei einer Yagi-Antenne ist dieser Hauptstrahl, also die Richtung der stärksten Empfindlichkeit, sehr schmal und gut definiert.
Was bedeutet Gewinn (Gain)?
Der Gewinn einer Antenne ist ein Maß dafür, wie gut sie im Vergleich zu einer Referenzantenne (oft einer isotropen Antenne oder einem Halbwellendipol) Energie in eine bestimmte Richtung konzentriert. Er wird typischerweise in Dezibel (dB) angegeben.
Eine Yagi-Antenne erzielt ihren Gewinn durch die Fokussierung der Sende- oder Empfangsenergie in eine bestimmte Richtung. Je mehr Direktoren eine Yagi-Antenne hat und je besser sie konstruiert ist, desto höher ist ihr Gewinn in der Hauptempfangsrichtung. Ein höherer Gewinn bedeutet, dass die Antenne schwächere Signale empfangen oder schwächere Signale über eine größere Distanz senden kann.
Es ist wichtig zu verstehen, dass der Gewinn einer Antenne keine zusätzliche Energie erzeugt. Er ist ein Ergebnis der Richtwirkung – die Energie, die sonst in andere Richtungen gestreut würde, wird in die Hauptrichtung umgelenkt. Das ist vergleichbar mit der Optik: Ein Spiegel lenkt das Licht, er erzeugt es nicht.
Die Beziehung zwischen Richtwirkung und Gewinn
Richtwirkung und Gewinn sind eng miteinander verbunden. Eine starke Richtwirkung, also die Fähigkeit, Signale stark in eine Richtung zu bündeln, ist die Ursache für den hohen Gewinn einer Yagi-Antenne. Je schmaler der Hauptstrahl (höhere Richtwirkung), desto höher ist der Gewinn in dieser Richtung.
Umgekehrt bedeutet ein hoher Gewinn, dass die Antenne sehr stark auf ein bestimmtes Signal in einer bestimmten Richtung fokussiert ist. Dies ist besonders nützlich, wenn du ein schwaches Signal von einer bestimmten Quelle empfangen möchtest, während du gleichzeitig Störsignale aus anderen Richtungen minimieren willst.
Faktoren, die Richtwirkung und Gewinn beeinflussen
Mehrere Faktoren spielen eine entscheidende Rolle für die Leistung einer Yagi-Antenne:
- Anzahl der Elemente: Mehr Direktoren erhöhen in der Regel den Gewinn und die Richtwirkung, aber auch die Länge der Antenne.
- Länge der Elemente: Jedes Element hat eine optimale Länge, die oft als Bruchteil der Wellenlänge des zu empfangenden oder sendenden Signals berechnet wird.
- Abstand zwischen den Elementen: Der Abstand zwischen Reflektor, Dipol und Direktoren beeinflusst die Impedanz, die Bandbreite und die Richtwirkung.
- Durchmesser der Elemente: Dickere Elemente können die Bandbreite der Antenne leicht erweitern und Verluste reduzieren.
- Umgebung: Nahegelegene Metallobjekte oder Gebäude können die Richtwirkung und den Gewinn beeinflussen.
Anwendungsbereiche von Yagi-Antennen
Dank ihrer Effizienz und Richtwirkung finden Yagi-Antennen in vielen Bereichen Anwendung:
- DVB-T/DVB-T2 Empfang: Zur gezielten Ausrichtung auf Sendemasten für digitales terrestrisches Fernsehen.
- Amateurfunk: Für Weitverkehrsverbindungen (DX) und gezielte Kommunikation.
- Point-to-Point-Funkverbindungen: Zur Überbrückung von Distanzen zwischen zwei festen Punkten, z.B. für Internetanbindungen oder Datenübertragung.
- Radioastronomie: Zum Empfang von Signalen aus dem Weltall in bestimmten Frequenzbereichen.
- Sicherheits- und Überwachungssysteme: Zur gerichteten Signalübertragung oder zum Abhören spezifischer Frequenzen.
Vergleichstabelle: Yagi-Antenne im Überblick
| Merkmal | Beschreibung | Auswirkung auf Signal | Typische Werte |
|---|---|---|---|
| Richtwirkung | Fokussierung der Energie auf eine bestimmte Richtung | Minimiert Störsignale aus anderen Richtungen, verbessert Signal-Rausch-Verhältnis | Schmaler Hauptstrahl, hohe Unterdrückung von Nebenkeulen |
| Gewinn (Gain) | Effiziente Bündelung von Energie im Vergleich zu einer Referenzantenne | Ermöglicht Empfang schwacher Signale oder Senden über größere Distanzen | 5 dBi bis über 20 dBi (abhängig von Design und Elementanzahl) |
| Elemente | Reflektor, Dipol, Direktoren | Steuern Richtcharakteristik und Gewinn | Typischerweise 3 bis 20+ Elemente |
| Bandbreite | Frequenzbereich, in dem die Antenne gute Leistung zeigt | Bestimmt, wie viele Kanäle oder Frequenzen empfangen/gesendet werden können | Schmalbandig bis moderat (oft für spezifische Frequenzbereiche ausgelegt) |
| Impedanz | Elektrischer Widerstand der Antenne | Wichtig für die Anpassung an das Übertragungsmedium (Koaxialkabel) für maximale Leistungsübertragung | Oft um 300 Ohm (für Dipol) oder 50/75 Ohm (mit Anpassungsnetzwerk) |
Vorteile von Yagi-Antennen
Die Yagi-Antenne bietet eine Reihe signifikanter Vorteile:
- Hoher Gewinn: Sie kann Signale deutlich besser empfangen als omnidirektionale Antennen, was für schwache oder weit entfernte Signale entscheidend ist.
- Hohe Richtwirkung: Sie unterdrückt effektiv Störsignale und Interferenzen aus unerwünschten Richtungen.
- Einfache Konstruktion: Die Grundform ist relativ einfach herzustellen und zu verstehen.
- Gute Anpassbarkeit: Durch Variation der Elementanzahl und -abstände kann die Antenne für spezifische Frequenzbereiche und Leistungsanforderungen optimiert werden.
- Zuverlässigkeit: Sie ist eine bewährte Technologie mit langer Geschichte und breiter Anwendung.
Nachteile von Yagi-Antennen
Trotz ihrer Vorteile haben Yagi-Antennen auch Einschränkungen:
- Richtungsabhängigkeit: Die Antenne muss exakt auf die Signalquelle ausgerichtet sein. Wenn sich die Quelle bewegt oder die Ausrichtung verloren geht, bricht der Empfang ein.
- Schmale Bandbreite: Oft sind Yagi-Antennen nur für einen relativ kleinen Frequenzbereich optimiert. Für breitere Frequenzspektren sind komplexere Designs oder mehrere Antennen notwendig.
- Größe und Gewicht: Antennen mit sehr hohem Gewinn und vielen Elementen können groß, schwer und mechanisch anspruchsvoll sein, besonders bei niedrigeren Frequenzen.
- Windlast: Große Yagi-Antennen können erheblichen Windlasten ausgesetzt sein, was eine stabile Montage erfordert.
Das sind die neuesten Yagi Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Yagi-Antenne: Richtwirkung und Gewinn einfach erklärt
Was ist der Hauptzweck einer Yagi-Antenne?
Der Hauptzweck einer Yagi-Antenne ist die gezielte Fokussierung von Funkwellen in einer bestimmten Richtung, um den Empfang von Signalen zu verbessern und gleichzeitig Störsignale aus anderen Richtungen zu minimieren. Dies wird durch ihre ausgeprägte Richtwirkung und ihren daraus resultierenden Gewinn erreicht.
Wie beeinflusst die Anzahl der Elemente die Leistung einer Yagi-Antenne?
Je mehr Elemente (insbesondere Direktoren) eine Yagi-Antenne hat, desto stärker wird die Energie in die Hauptrichtung gebündelt. Dies führt zu einem höheren Gewinn und einer verbesserten Richtwirkung. Allerdings erhöht sich dadurch auch die Länge und Komplexität der Antenne.
Ist der Gewinn einer Yagi-Antenne dasselbe wie die Sendeleistung?
Nein, der Gewinn einer Antenne ist nicht dasselbe wie die Sendeleistung. Der Gewinn beschreibt, wie gut die Antenne eine gegebene Sendeleistung in eine bestimmte Richtung konzentriert. Er erzeugt keine zusätzliche Energie, sondern lenkt vorhandene Energie um, um die Effektivität in der Zielrichtung zu erhöhen.
Muss ich meine Yagi-Antenne exakt ausrichten?
Ja, da Yagi-Antennen hochgradig gerichtet sind, ist eine präzise Ausrichtung auf die Signalquelle (z. B. einen Sendemast) entscheidend für optimalen Empfang. Schon kleine Abweichungen können die Signalstärke erheblich reduzieren.
Welche Art von Signalen kann ich mit einer Yagi-Antenne empfangen?
Du kannst mit einer Yagi-Antenne eine Vielzahl von Funksignalen empfangen, darunter terrestrisches Fernsehen (DVB-T/T2), Radiosignale (UKW, DAB), Amateurfunksignale, WLAN-Signale (bei spezifischen Anwendungen), Mobilfunksignale (in bestimmten Setup-Konfigurationen) und mehr, je nach der Frequenz, für die die Antenne ausgelegt ist.
Wie unterscheidet sich eine Yagi-Antenne von einer Dipol-Antenne?
Eine Dipol-Antenne ist ein grundlegendes Antennenelement, das omnidirektional (rundum) abstrahlt oder empfängt. Eine Yagi-Antenne hingegen ist eine Richtantenne, die mehrere Elemente (Reflektor, Dipol und Direktoren) verwendet, um die Energie stark in eine Richtung zu bündeln und so einen höheren Gewinn und eine schmalere Richtwirkung zu erzielen.
Was bedeutet „Bandbreite“ im Zusammenhang mit einer Yagi-Antenne?
Die Bandbreite einer Antenne gibt an, über welchen Frequenzbereich sie mit guter Effizienz und Leistung arbeitet. Yagi-Antennen sind oft auf einen relativ schmalen Frequenzbereich optimiert, was bedeutet, dass sie für eine spezifische Aufgabe oder einen Kanal am besten geeignet sind. Wenn du Signale über einen sehr breiten Frequenzbereich empfangen möchtest, benötigst du möglicherweise eine andere Antennenart oder mehrere Yagi-Antennen.
