SWR einstellen: So passt du deine Funkantenne richtig an

Ein hoher Stehwellenverhältnis (SWR) beeinträchtigt die Sende- und Empfangsqualität deiner Funkkommunikation erheblich. Das korrekte Einstellen deiner Funkantenne ist entscheidend, um maximale Leistung zu erzielen und deine Ausrüstung vor Schäden zu schützen.

Das sind die beliebtesten SWR Messgerät Produkte

Was ist das Stehwellenverhältnis (SWR) und warum ist es wichtig?

Das Stehwellenverhältnis, kurz SWR (Standing Wave Ratio), ist ein Maß für die Effizienz der Leistungsübertragung von deinem Funkgerät zu deiner Antenne. Es beschreibt das Verhältnis der maximalen Spannung zur minimalen Spannung auf einer Übertragungsleitung. Ein SWR von 1:1 gilt als ideal und bedeutet, dass die gesamte Leistung deiner Funkanlage von der Antenne abgestrahlt wird. Ein SWR über 1:1 zeigt an, dass ein Teil der Sendeleistung an der Antenne reflektiert und zum Funkgerät zurückgeführt wird. Dies kann:

• Die Reichweite deiner Kommunikation drastisch reduzieren.
• Die Lebensdauer deines Senders verkürzen, da die reflektierte Leistung zu einer Überhitzung und Beschädigung des Endtransistors führen kann.
• Das Rauschverhältnis verschlechtern, was den Empfang erschwert.

Das korrekte Einstellen deiner Antenne, um ein möglichst niedriges SWR zu erreichen, ist daher nicht nur für die Leistung, sondern auch für die Langlebigkeit deiner Funkgeräte unerlässlich. Es ist ein Grundpfeiler für zuverlässige und klare Funkverbindungen.

Benötigtes Werkzeug und Vorbereitung

Bevor du mit dem Einstellen deiner Funkantenne beginnst, stelle sicher, dass du das notwendige Werkzeug zur Hand hast und einige grundlegende Vorbereitungen getroffen hast. Dies minimiert Fehler und spart Zeit.

Werkzeuge für das SWR-Einstellen

• SWR-Meter (Stehwellen-Messgerät): Dies ist das zentrale Werkzeug. Es gibt verschiedene Arten, von einfachen Messgeräten, die zwischen Funkgerät und Antenne geschaltet werden, bis hin zu erweiterten Modellen mit integriertem Wattmeter und Analyzer. Wähle ein SWR-Meter, das für den Frequenzbereich deines Funkgeräts geeignet ist.
• Koaxialkabel: Verwende ein qualitativ hochwertiges Koaxialkabel mit den passenden Steckverbindern, um die Verbindung zwischen Funkgerät, SWR-Meter und Antenne herzustellen. Achte darauf, dass die Kabel keine Beschädigungen aufweisen.
• Schraubendreher und Zange: Diese werden benötigt, um eventuell notwendige Anpassungen an der Antenne vorzunehmen, z.B. das Lösen oder Festziehen von Schrauben oder das Kürzen von Elementen bei bestimmten Antennentypen.
• Maßband (optional): Bei einigen Antennentypen kann das genaue Maß des Antennenelements eine Rolle spielen.

Vorbereitende Schritte

• Antennenpositionierung: Die Wahl des richtigen Standorts für deine Antenne ist entscheidend. Idealerweise sollte die Antenne möglichst frei und erhöht montiert sein, fernab von metallischen Objekten, Gebäuden und anderen Störquellen. Eine gute Platzierung kann das SWR bereits signifikant verbessern, noch bevor du mit dem Einstellen beginnst.
• Montage der Antenne: Stelle sicher, dass die Antenne fest und sicher montiert ist. Lose Verbindungen können Vibrationen verursachen und die Leistung beeinträchtigen.
• Anschluss der Kabel: Verbinde dein Funkgerät über das Koaxialkabel mit dem „TX“- oder „Transmitter“-Anschluss deines SWR-Meters. Schließe dann dein Koaxialkabel zur Antenne an den „ANT“- oder „Antenna“-Anschluss des SWR-Meters an. Achte darauf, dass alle Verbindungen fest und korrekt sitzen.
• Frequenzbereich: Wähle den Arbeitsfrequenzbereich für deine Messung. Bei vielen Funkgeräten kannst du einen bestimmten Kanal auswählen, der typischerweise für das Einstellen verwendet wird. Bei abstimmbaren Antennen musst du eventuell an verschiedenen Punkten im Frequenzband messen.

Anleitung zum Einstellen des SWR

Das Einstellen deiner Funkantenne ist ein iterativer Prozess, bei dem du schrittweise das SWR optimierst. Befolge diese Schritte sorgfältig, um das bestmögliche Ergebnis zu erzielen.

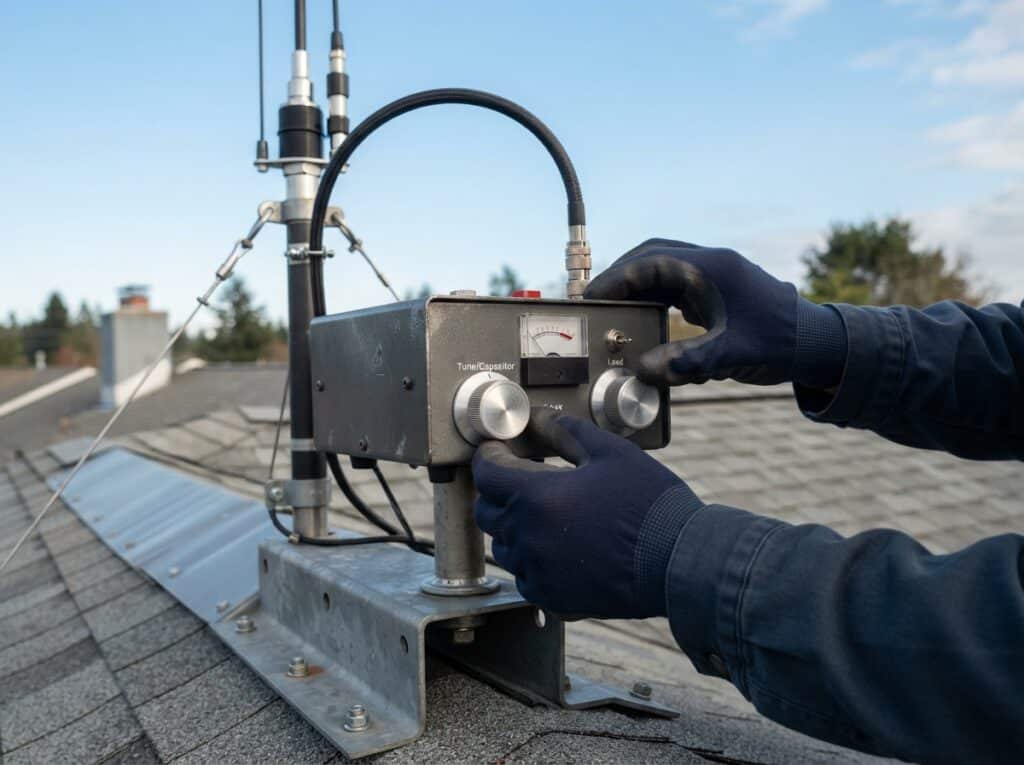

Schritt-für-Schritt-Anleitung

1. Funkanlage vorbereiten: Schalte dein Funkgerät ein und stelle die Ausgangsleistung auf einen mittleren Wert ein (z.B. 10-25 Watt bei Mobilfunkgeräten). Wähle einen freien Kanal, idealerweise im mittleren Bereich deines gewünschten Frequenzbereichs.
2. SWR-Meter kalibrieren: Stelle den Schalter deines SWR-Meters auf die Position „Forward“ (Vorlauf). Drücke die Sendetaste deines Funkgeräts. Die Nadel auf dem SWR-Meter sollte ausschlagen. Wenn dein SWR-Meter über einen Kalibrierknopf verfügt, stelle die Nadel mit diesem Knopf auf den Markierungspunkt „CAL“ oder „Set“. Halte die Sendetaste gedrückt, während du dies tust.
3. SWR messen: Lasse die Sendetaste gedrückt und schalte den SWR-Meter auf die Position „Reflected“ (Rücklauf). Die Nadel zeigt nun das aktuelle SWR an. Notiere dir diesen Wert.
4. Sendetaste loslassen.
5. Antenne anpassen: Dies ist der entscheidende Schritt und hängt stark vom Typ deiner Antenne ab.
   • Lambda-Viertel-Antennen (z.B. viele CB-Funk-Stationsantennen): Bei diesen Antennen wird die Länge des Strahler-Elements angepasst. Ist das SWR im unteren Frequenzbereich hoch, ist die Antenne zu lang und muss gekürzt werden. Ist das SWR im oberen Frequenzbereich hoch, ist die Antenne zu kurz und muss verlängert werden (was oft nicht möglich ist, wenn sie bereits auf maximale Länge eingestellt ist). Kürze die Antenne schrittweise (z.B. um 0,5-1 cm) und wiederhole die Messung.
   • Lambda-Halbe-Antennen (z.B. viele Mobilantennen): Bei diesen Antennen wird oft die Länge des unteren Elements oder die Position der Ladespule angepasst. Konsultiere das Handbuch deiner Antenne für spezifische Anweisungen.
   • Abstimmbare Antennen (z.B. Beam-Antennen mit Radials, Mag-Antennen mit verstellbaren Spulen): Diese Antennen verfügen oft über Mechaniken zur Feinabstimmung. Bei Spulenantennen kann eine Verschiebung des Spulenkontakts die Resonanzfrequenz verändern. Bei Antennen mit Radials können Längen- oder Winkelanpassungen notwendig sein.
6. Wiederholen und Optimieren: Wiederhole die Schritte 2 bis 5. Du wirst feststellen, dass sich das SWR mit jeder Anpassung verändert. Ziel ist es, das SWR in der Mitte deines gewünschten Frequenzbereichs auf den niedrigsten Wert zu bringen.
7. Messung über den Frequenzbereich: Sobald du ein niedriges SWR in der Mitte des Bereichs erreicht hast, ist es ratsam, das SWR auch an den Enden deines Frequenzbereichs zu messen. Ein gutes Ergebnis bedeutet, dass das SWR über den gesamten gewünschten Bereich hinweg niedrig bleibt (z.B. unter 1,5:1). Wenn das SWR an den Rändern stark ansteigt, musst du eventuell Kompromisse eingehen oder die Antenne neu positionieren oder eine andere Antennenlänge wählen.
8. Endgültige Überprüfung: Wenn du mit dem SWR zufrieden bist, überprüfe nochmals alle Verbindungen und befestige alle Teile sicher.

Fehlerbehebung und häufige Probleme

Manchmal gestaltet sich das Einstellen des SWR schwieriger als erwartet. Hier sind einige häufige Probleme und wie du sie beheben kannst.

• Hohes SWR trotz Anpassung:
  • Defektes SWR-Meter: Teste dein SWR-Meter mit einer bekannten guten Antenne oder einem anderen Gerät.
  • Beschädigtes Koaxialkabel: Überprüfe das Kabel auf Knicke, Quetschungen oder beschädigte Stecker. Auch ein innerer Kabelbruch kann die Ursache sein.
  • Schlechte Erdung: Bei einigen Antennentypen, insbesondere Stationsantennen, ist eine gute Erdung entscheidend.
  • Falsche Antennenlänge: Stelle sicher, dass du die richtige Länge für deine Antenne im gewünschten Frequenzband berechnet hast, bevor du mit dem Kürzen beginnst.
  • Fehlende oder falsche Anpassungskomponenten: Manche Antennen erfordern eine spezielle Anpassungsschaltung (z.B. ein Pi-Netzwerk), die korrekt installiert sein muss.
  • Störungen durch nahegelegene Objekte: Metallische Gegenstände, Gebäude oder Bäume können die Abstrahlung der Antenne beeinflussen. Versuche, die Antenne freier zu positionieren.
• SWR ändert sich drastisch: Dies deutet oft auf eine lose Verbindung im Koaxialkabel, am Stecker oder an der Antenne selbst hin.
• SWR ist überall hoch und lässt sich nicht einstellen: Dies könnte auf ein grundlegendes Problem mit der Antenne selbst hinweisen, wie z.B. einen Kurzschluss, einen Bruch im Strahler oder falsche Dimensionierung.
• SWR-Meter zeigt 0 reflektiert: Dies kann bedeuten, dass die Antenne perfekt angepasst ist oder, im schlimmsten Fall, dass das SWR-Meter defekt ist oder das Kabel einen Bruch hat, der keine Reflexion zulässt.

Wenn du nach sorgfältiger Überprüfung aller Komponenten und Schritte immer noch Probleme hast, kann es hilfreich sein, das Handbuch deiner spezifischen Antenne zu konsultieren oder sich an erfahrene Funkamateure zu wenden.

Verständnis der Antennentypen und ihrer Abstimmcharakteristik

Die Art und Weise, wie du deine Antenne abstimmst, hängt stark von ihrem physikalischen Aufbau und ihrer Funktionsweise ab. Jede Antennenart hat ihre eigene Resonanzfrequenz und ihre eigenen Charakteristika, die beim Einstellen berücksichtigt werden müssen.

Wichtige Antennentypen und ihre Abstimmprinzipien

• Lambda-Viertel-Monopolantenne: Dies ist eine der gebräuchlichsten Antennen. Sie besteht aus einem vertikalen Strahler und einer Masse (z.B. Fahrzeugkarosserie, Radials am Boden). Ihre elektrische Länge sollte etwa ein Viertel der Wellenlänge des gewünschten Frequenzbandes betragen. Das Einstellen erfolgt hier primär durch das physische Kürzen oder Verlängern des Strahlers. Ist die Antenne zu kurz, ist das SWR im oberen Frequenzbereich des Bandes am niedrigsten. Ist sie zu lang, ist das SWR im unteren Bereich am niedrigsten.
• Lambda-Halbe-Dipolantenne: Ein Dipol besteht aus zwei gleich langen Elementen, die an ihren Enden verbunden sind und oft durch eine Isolatorenkonstruktion getrennt werden. Ihre Gesamtlänge entspricht etwa einer halben Wellenlänge. Das Einstellen kann durch Anpassung der Länge der beiden Elemente oder durch eine Anpassungseinheit (z.B. L-Match, Spule) am Einspeisepunkt erfolgen.
• Spulenantennen (Loaded Antennas): Viele Mobilantennen, die aus Platzgründen kürzer als die volle Lambda-Viertel-Länge sein müssen, verwenden eine Ladespule. Diese Spule wird in den Strahler integriert und „verlängert“ die Antenne elektrisch. Das Einstellen erfolgt hier oft durch das Verschieben des Spulenabgriffs, wodurch sich die induktive und kapazitive Komponente der Antenne und somit ihre Resonanzfrequenz ändert.
• Ground Plane Antennen: Diese Antennen haben einen vertikalen Strahler und mehrere horizontale oder schräg nach unten gerichtete Radials, die als künstliche Erde dienen. Die Länge der Radials beeinflusst die Impedanz und das SWR. Oft werden sie auf eine Viertelwellenlänge abgestimmt.
• Beam-Antennen (Richtantennen): Diese Antennen (z.B. Yagi-Uda) bestehen aus mehreren Elementen (Reflektor, Direktor, Elemente). Sie sind oft für schmale Frequenzbereiche ausgelegt und die Feinabstimmung erfolgt durch kleine Längenänderungen der einzelnen Elemente oder durch Anpassung der Speisepunktimpedanz.

Es ist unerlässlich, das Handbuch deiner spezifischen Antenne zu konsultieren, da die Abstimmprozeduren je nach Hersteller und Modell variieren können. Die grundlegenden Prinzipien der elektrischen Länge und der Impedanzanpassung bleiben jedoch stets relevant.

Tabelle der wichtigsten Parameter beim SWR-Einstellen

Kategorie	Beschreibung	Wichtigkeit	Auswirkung auf SWR
Antennenlänge	Die physikalische oder elektrische Länge des Antennenelements im Verhältnis zur Wellenlänge des Betriebsfrequenzbandes.	Sehr hoch	Bestimmt die grundlegende Resonanz der Antenne. Zu kurz oder zu lang führt zu hohem SWR.
Impedanz	Der elektrische Widerstand, den die Antenne bei einer bestimmten Frequenz bietet. Idealerweise sollte sie der Impedanz des Koaxialkabels (oft 50 Ohm) und des Senders entsprechen.	Hoch	Eine Impedanzfehlanpassung ist die Hauptursache für Reflexionen und damit für ein hohes SWR.
Umgebungseinflüsse	Nahegelegene metallische Objekte, Gebäude, Bäume, Bodenbeschaffenheit.	Mittel bis Hoch	Können die Abstrahlungsmuster und die Resonanzfrequenz der Antenne verändern, was zu erhöhtem SWR führt.
Koaxialkabel	Qualität, Länge und Beschaffenheit des Kabels, das Sender, SWR-Meter und Antenne verbindet.	Mittel	Schlechtes Kabel oder beschädigte Stecker können Reflexionen verursachen oder die Signalintegrität beeinträchtigen, was indirekt das SWR beeinflusst.
SWR-Meter	Genauigkeit und Kalibrierung des Messgeräts.	Mittel	Ein ungenaues oder falsch kalibriertes SWR-Meter führt zu falschen Messwerten und fehlerhaftem Einstellen.

Maximierung der Sendeleistung und Reichweite

Das erfolgreiche Einstellen deines SWR ist nicht nur ein technischer Vorgang, sondern das Fundament für effektive Funkkommunikation. Ein niedriges SWR bedeutet, dass deine Funkanlage ihre Energie optimal in den Äther abgibt und nicht unnötig in Richtung des Senders zurückreflektiert wird.

Dies führt direkt zu:

• Erhöhter Sendeleistung: Mehr von deiner Sendeleistung erreicht die Antenne und wird abgestrahlt, was zu einer größeren effektiven Sendeleistung führt.
• Verbesserter Empfang: Eine gut angepasste Antenne ist nicht nur ein besserer Sender, sondern auch ein besserer Empfänger. Sie empfängt schwächere Signale mit weniger Rauschen.
• Größerer Reichweite: Durch die optimale Energieübertragung und verbesserte Empfangseigenschaften erreichst du potenziell eine größere Kommunikationsreichweite.
• Schutz der Ausrüstung: Wie bereits erwähnt, verhindert ein niedriges SWR, dass die reflektierte Leistung deinen Sender beschädigt, was dessen Lebensdauer verlängert.

Betrachte das SWR-Einstellen als eine Investition in die Zuverlässigkeit und Effizienz deines Funkbetriebs. Regelmäßige Überprüfungen, insbesondere nach Änderungen an der Antenneninstallation, sind empfehlenswert.

Häufige Fehler beim SWR-Einstellen

Auch bei sorgfältiger Vorgehensweise können Fehler passieren. Das Wissen um diese Stolpersteine kann dir helfen, sie zu vermeiden.

• Messung mit zu hoher Sendeleistung: Verwende immer eine moderate Leistung, um das SWR-Meter nicht zu überlasten und die Messung nicht durch Übersteuerungserscheinungen zu verfälschen.
• Zu häufiges Kürzen der Antenne: Mache kleine Anpassungen und messe dazwischen. Ein zu starkes Kürzen kann dazu führen, dass du die Antenne nicht mehr verlängern kannst.
• Ignorieren der Umgebung: Die Antenne muss in ihrer endgültigen Betriebsumgebung eingestellt werden. Änderungen in der Nähe können das Ergebnis verändern.
• Verwendung von minderwertigem Koaxialkabel: Billige Kabel mit schlechten Steckern können erhebliche Verluste und Reflexionen verursachen.
• Antenne nicht im Frequenzband eingestellt: Stelle sicher, dass du das SWR für den Frequenzbereich misst, in dem du hauptsächlich funken möchtest.

Das sind die neuesten SWR Messgerät Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu SWR einstellen: So passt du deine Funkantenne richtig an

Was ist ein gutes SWR-Verhältnis?

Ein SWR von 1:1 ist ideal. In der Praxis gelten Werte bis 1,5:1 als sehr gut, bis 2:1 als akzeptabel für die meisten Anwendungen, und Werte über 2:1 sollten dringend korrigiert werden.

Muss ich das SWR bei jeder Sendeleistung einstellen?

Nein, das SWR ist primär ein Maß für die Antennenanpassung. Es sollte idealerweise bei einer mittleren Sendeleistung eingestellt werden. Sobald die Antenne gut angepasst ist, sollte das SWR auch bei höheren oder niedrigeren Leistungen stabil bleiben, solange die Impedanz der Antenne nicht von der Leistung beeinflusst wird.

Kann ich meine Funkgeräte beschädigen, wenn ich mit einem hohen SWR sende?

Ja, insbesondere die Endtransistoren deines Senders können durch die reflektierte Leistung überhitzen und beschädigt werden. Moderne Funkgeräte verfügen oft über Schutzschaltungen, aber diese sind nicht unfehlbar und können bei sehr hohen SWR-Werten überfordert sein.

Wie oft sollte ich mein SWR überprüfen?

Es ist ratsam, das SWR regelmäßig zu überprüfen, besonders wenn du Änderungen an deiner Antennenanlage vorgenommen hast, z.B. nach einem Sturm, einer neuen Montage oder wenn du die Antenne an einem anderen Ort aufstellst. Eine jährliche Überprüfung ist eine gute allgemeine Praxis.

Beeinflusst die Länge des Koaxialkabels das SWR?

Die Länge des Koaxialkabels beeinflusst das SWR selbst nur in geringem Maße, vorausgesetzt, es ist ein qualitativ hochwertiges Kabel mit geringen Verlusten. Allerdings kann eine sehr lange Kabelstrecke zu Signalverlusten führen, was die effektive Sendeleistung reduziert. Bei bestimmten Kabeltypen und Frequenzen können auch die elektrischen Eigenschaften der Kabellänge eine Rolle spielen, aber für die meisten Anwendungen ist die Hauptsorge die Kabelqualität und die Anschlussgüte.

Was mache ich, wenn mein SWR auch nach vielen Anpassungen nicht besser wird?

Wenn du alle Schritte befolgt hast und das SWR weiterhin hoch ist, liegt wahrscheinlich ein tieferliegendes Problem vor. Überprüfe die Antenne selbst auf Brüche oder Kurzschlüsse, stelle sicher, dass das SWR-Meter korrekt funktioniert und überprüfe alle Verbindungen. Möglicherweise ist die Antenne für das vorgesehene Frequenzband ungeeignet oder falsch dimensioniert.

Kann ich eine Antenne für verschiedene Frequenzbänder mit einem SWR-Meter einstellen?

Ja, du kannst eine Mehrbandantenne für jedes Band separat einstellen. Dabei ist es wichtig, das SWR in der Mitte jedes gewünschten Frequenzbandes zu optimieren. Beachte, dass die Abstimmung für ein Band das SWR auf einem anderen Band beeinflussen kann, daher sind oft Kompromisse nötig oder es werden spezielle Anpassungsnetzwerke verwendet.
