Suchst du nach dem Schlüssel, um das volle Potenzial deiner Antennen auszuschöpfen und die Leistung deiner Funkkommunikation zu maximieren? Der NanoVNA ist dein unverzichtbares Werkzeug, um Antennen präzise zu messen und optimal abzustimmen, damit deine Signale klar und stark ankommen.
Das sind die beliebtesten NanoVNA Produkte
Was ist der NanoVNA und warum ist er für Antennen wichtig?
Der NanoVNA ist ein kompakter, erschwinglicher Vektornetzwerkanalysator (VNA), der speziell für Funkamateure, Elektronik-Enthusiasten und professionelle Anwender entwickelt wurde, die Antennen, Filter und andere HF-Komponenten messen und analysieren möchten. Seine primäre Funktion ist die Messung von Streuparametern (S-Parametern), allen voran des Stehwellenverhältnisses (SWR) und der Impedanz einer Antenne. Ein optimal abgestimmte Antenne sorgt für eine effiziente Energieübertragung vom Sender zur Antenne und von der Antenne zum Empfänger. Dies bedeutet nicht nur eine größere Reichweite, sondern auch eine verbesserte Signalqualität und reduzierte Störungen.
Grundlagen der Antennenmessung mit dem NanoVNA
Die Messung von Antennen mit dem NanoVNA basiert auf der Analyse, wie die Antenne auf verschiedene Frequenzen reagiert. Die wichtigsten Messgrößen sind:
- Stehwellenverhältnis (SWR): Das SWR gibt das Verhältnis der maximalen zur minimalen Spannung (oder Strom) entlang einer Leitung an. Ein SWR von 1:1 ist ideal und bedeutet, dass die gesamte Leistung von der Antenne absorbiert wird. Werte über 1.5:1 deuten auf zunehmende Verluste und eine schlechte Anpassung hin.
- Impedanz (Z): Dies ist der komplexe Widerstand, den die Antenne bei einer bestimmten Frequenz bietet. Idealerweise sollte die Impedanz der Antenne mit der Impedanz des Senders (oft 50 Ohm) übereinstimmen. Der NanoVNA zeigt sowohl den ohmschen als auch den reaktiven Anteil der Impedanz an.
- Rückflussdämpfung (Return Loss): Dies ist eine andere Art, die Anpassung zu beschreiben. Eine höhere Rückflussdämpfung bedeutet eine bessere Anpassung und weniger zurückreflektierte Leistung.
- Smith-Diagramm: Eine grafische Darstellung der Impedanz über einen Frequenzbereich. Es ist ein mächtiges Werkzeug, um die Anpassung und Abstimmmöglichkeiten einer Antenne visuell zu erfassen.
Schritt-für-Schritt: Antennen mit dem NanoVNA messen
Die Inbetriebnahme und Messung mit dem NanoVNA ist intuitiv. Hier sind die grundlegenden Schritte:
- Kalibrierung: Dies ist der wichtigste Schritt für genaue Messungen. Du musst den NanoVNA mit bekannten Lasten (Open, Short, Load) kalibrieren, um die Einflüsse des Messkabels und des Geräts selbst zu kompensieren. Die meisten NanoVNA-Geräte verfügen über vordefinierte Kalibrierungssätze, die du einfach über das Menü auswählen und ausführen kannst.
- Anschluss der Antenne: Verbinde deine zu messende Antenne mit dem Ausgangsport des NanoVNA (oft Port 1). Verwende für die Kalibrierung und Messung idealerweise identische Koaxialkabel.
- Frequenzbereich einstellen: Lege den Frequenzbereich fest, über den du deine Antenne messen möchtest. Dies sollte den Betriebsbereich der Antenne abdecken.

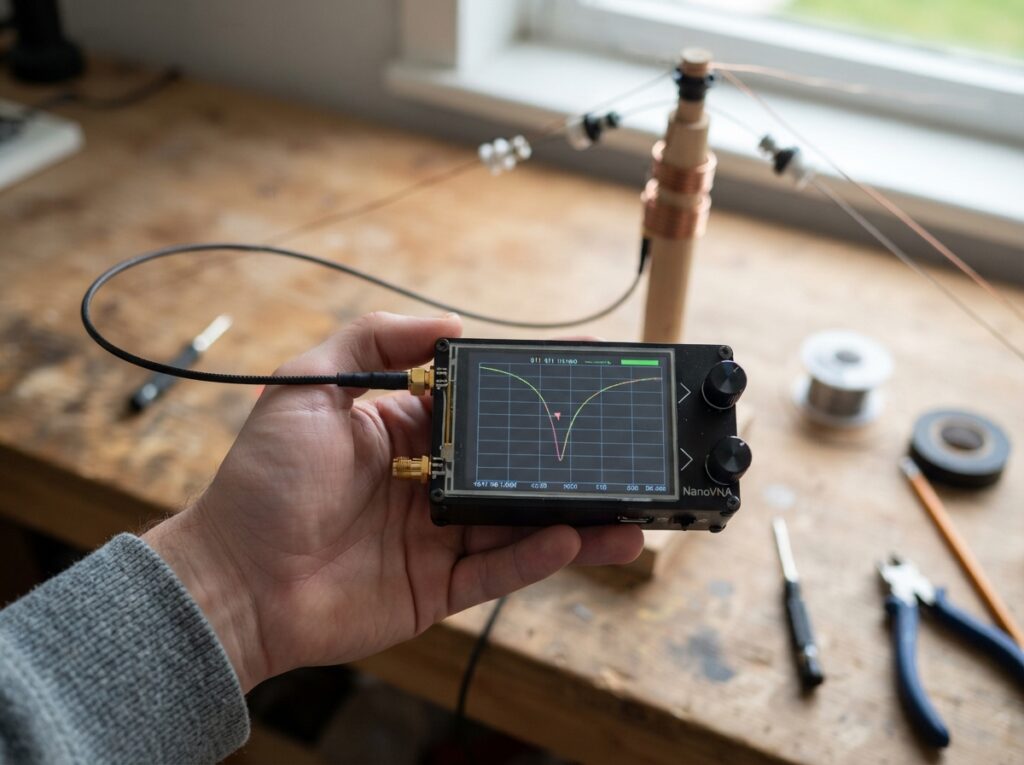

- Messung durchführen: Starte die Messung im Menü des NanoVNA. Du kannst verschiedene Ansichten wählen, wie z.B. SWR-Plot, Impedanz-Plot oder das Smith-Diagramm.
- Daten interpretieren: Analysiere die angezeigten Graphen, um die Resonanzfrequenz, das minimale SWR und die Impedanz bei dieser Frequenz zu ermitteln. Suche nach dem Punkt, an dem das SWR am niedrigsten und die Impedanz nahe am gewünschten Wert liegt.
Antennen abstimmen: Praktische Tipps und Techniken
Nach der Messung deiner Antenne kannst du gezielte Anpassungen vornehmen, um ihre Leistung zu optimieren. Die Abstimmung zielt darauf ab, das SWR über den gewünschten Frequenzbereich zu minimieren.
- Längenanpassung: Bei vielen Antennenformen, wie Dipolen oder Monopolen, kann die Länge angepasst werden. Verlängert man eine Antenne, verschiebt sich die Resonanzfrequenz nach unten; verkürzt man sie, verschiebt sie sich nach oben.
- Kapazitive oder induktive Lasten: Um die Impedanz anzupassen, können kleine Kondensatoren (kapazitive Last) oder Spulen (induktive Last) in die Antenne oder in die Zuleitung integriert werden. Dies ist oft bei Antennen wichtig, die nicht exakt auf die gewünschte Frequenz abgestimmt sind oder wenn die Umgebung (z.B. Montageort) die Impedanz beeinflusst.
- Antennentuner: Ein externer Antennentuner (auch Impedanzanpassungsgerät genannt) ist ein Gerät, das zwischen Sender und Antenne geschaltet wird, um die Impedanz anzupassen, wenn die Antenne selbst nicht optimal abgestimmt ist. Der NanoVNA kann helfen, die notwendigen Anpassungsparameter für den Tuner zu ermitteln.
- Modifikation der Geometrie: Bei bestimmten Antennentypen kann auch die Form oder der Winkel der Elemente die Abstrahlungseigenschaften und die Impedanz beeinflussen.
Fortgeschrittene Messungen und Analysen mit dem NanoVNA
Über die grundlegende SWR- und Impedanzmessung hinaus bietet der NanoVNA tiefere Einblicke:
- Messung von Filtern: Du kannst die Durchlass- und Sperrbereiche von HF-Filtern analysieren und ihre Dämpfungseigenschaften untersuchen.
- Messung von Kabeln: Die Dämpfung und die Impedanz von Koaxialkabeln können mit dem NanoVNA bestimmt werden, was für die Planung von langen Zuleitungen essenziell ist.
- Charakterisierung von Bauteilen: Induktivitäten und Kapazitäten können präzise gemessen und charakterisiert werden.
- Erweiterte Kalibrierung: Für höchste Genauigkeit sind TRL- (Through-Reflect-Line) oder SOLT- (Short-Open-Load-Through) Kalibrierungen möglich, die aber komplexer sind.
- Analyse des Smith-Diagramms: Die Interpretation des Smith-Diagramms erlaubt Rückschlüsse auf die Anpassung über einen breiten Frequenzbereich und hilft bei der Planung von Anpassschaltungen.
Die Wahl des richtigen NanoVNA-Modells
Es gibt verschiedene Versionen des NanoVNA auf dem Markt, die sich in Frequenzbereich, Messgenauigkeit, Displaygröße und Funktionen unterscheiden. Beliebte Modelle sind der NanoVNA-H, NanoVNA-F und neuere Varianten mit erweiterten Funktionen und besserer Abschirmung. Achte bei der Auswahl auf:
- Frequenzbereich: Stelle sicher, dass der Frequenzbereich des Geräts deinen Anwendungsbedarf abdeckt.
- Genauigkeit und Dynamikbereich: Für anspruchsvolle Messungen sind Geräte mit höherer Genauigkeit und einem größeren Dynamikbereich zu bevorzugen.
- Benutzerfreundlichkeit: Die Bedienoberfläche und die Konnektivität zu PC-Software können die Handhabung erheblich erleichtern.
- Anschlüsse: Standardmäßig werden SMA-Anschlüsse verwendet. Stelle sicher, dass du das passende Zubehör hast.
Häufige Probleme und Lösungsansätze
Bei der Arbeit mit dem NanoVNA können typische Probleme auftreten:
- Ungenauigkeit der Messung: Oft verursacht durch mangelhafte Kalibrierung, minderwertige oder zu lange Messkabel, oder elektrische Störungen in der Umgebung. Überprüfe und wiederhole die Kalibrierung sorgfältig.
- Schlechte Anpassung trotz Abstimmung: Möglicherweise liegt die Ursache in der physikalischen Beschaffenheit der Antenne selbst oder an der Montageumgebung, die die Antenneneigenschaften unerwartet beeinflusst.
- Verständnisprobleme: Die Interpretation von S-Parametern und dem Smith-Diagramm erfordert Einarbeitung. Nutze Online-Ressourcen, Foren und Tutorials.
| Funktion | Beschreibung | Anwendungsbereich | Vorteile |
|---|---|---|---|
| SWR-Messung | Ermittelt das Verhältnis von reflektierter zu einfallender Welle. | Antennenoptimierung, Fehlersuche bei Zuleitungen. | Sofortige Einschätzung der Anpassungsgüte. |
| Impedanzmessung | Zeigt den komplexen Widerstand der Antenne über die Frequenz. | Entwicklung von Anpassschaltungen, Charakterisierung von Bauteilen. | Detaillierte Analyse der HF-Eigenschaften. |
| Smith-Diagramm | Grafische Darstellung der Impedanz über Frequenz. | Visualisierung von Anpassungsproblemen und Abstimmlösungen. | Intuitive Erkennung von Resonanzen und Anpassungsbereichen. |
| Frequenzbereich | Definiert den nutzbaren Bereich des Geräts (z.B. 1 MHz bis 1.5 GHz). | Geeignetheit für verschiedene Funkdienste und Frequenzbänder. | Sicherstellung der Abdeckung relevanter Frequenzen. |
| Kalibrierung | Korrektur von Messfehlern durch bekannte Standards. | Gewährleistung präziser Messergebnisse. | Höhere Genauigkeit und Verlässlichkeit der Daten. |
Das sind die neuesten NanoVNA Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu NanoVNA: Antennen messen und abstimmen
Was ist die wichtigste Messung mit dem NanoVNA für eine Antenne?
Die wichtigste Messung ist das Stehwellenverhältnis (SWR). Ein niedriges SWR zeigt an, dass die Antenne gut an den Sender oder Empfänger angepasst ist und die Leistung effizient übertragen wird. Es ist der primäre Indikator für die Effektivität einer Antenne.
Wie beeinflusst die Länge des Messkabels die Ergebnisse?
Die Länge und Qualität des Messkabels beeinflussen die Messergebnisse erheblich, da auch Kabel einen eigenen Widerstand und eine Dämpfung haben. Deshalb ist eine sorgfältige Kalibrierung mit dem exakt gleichen Kabel, das auch für die Messung der Antenne verwendet wird, unerlässlich, um die Auswirkungen des Kabels zu kompensieren.
Was bedeutet es, wenn die Impedanz meiner Antenne nicht 50 Ohm beträgt?
Die meisten Funkgeräte und Übertragungsleitungen sind für eine Impedanz von 50 Ohm ausgelegt. Wenn die Impedanz deiner Antenne deutlich davon abweicht, kommt es zu Reflexionen und Leistungsverlusten. Der NanoVNA zeigt dir genau an, wie stark die Abweichung ist und ob du eine kapazitive oder induktive Last benötigst, um die Anpassung zu verbessern.
Kann ich mit dem NanoVNA jede Art von Antenne messen?
Ja, der NanoVNA ist für die Messung einer breiten Palette von Antennen geeignet, solange diese über einen Anschluss verfügen, der mit dem NanoVNA kompatibel ist. Dazu gehören Dipole, Monopole, Langdrahtantennen, Yagis und viele mehr. Die Messung von Antennen mit sehr geringen Impedanzen oder extremen Bandbreiten kann jedoch spezialisierte Techniken erfordern.
Wie oft sollte ich meinen NanoVNA kalibrieren?
Eine Kalibrierung sollte immer durchgeführt werden, wenn du den NanoVNA zum ersten Mal verwendest, wenn du das Messkabel wechselst, wenn sich die Umgebungstemperatur signifikant ändert oder wenn du Messungen mit hoher Präzision benötigst. Für Routineaufgaben kann eine Kalibrierung einmal täglich oder sogar nur einmal pro Sitzung ausreichen, je nach Anforderung an die Genauigkeit.
Welche Rolle spielt das Smith-Diagramm bei der Antennenabstimmung?
Das Smith-Diagramm visualisiert die Impedanz deiner Antenne über den gesamten eingestellten Frequenzbereich. Es ist ein mächtiges Werkzeug, um zu erkennen, wo sich die Resonanzfrequenz befindet und wie sich die Impedanz mit der Frequenz ändert. Du kannst sehen, ob du die Antenne verlängern oder verkürzen musst, um die Impedanz in Richtung des gewünschten Punktes (oft 50 Ohm und 0 Grad Phasenwinkel) zu verschieben.
Kann der NanoVNA auch die Strahlungscharakteristik einer Antenne messen?
Nein, der NanoVNA misst primär die elektrischen Eigenschaften einer Antenne (Impedanz, SWR, Dämpfung). Er misst nicht die Strahlungscharakteristik (die Richtung, in die eine Antenne abstrahlt) oder den Antennengewinn. Dafür werden spezielle Messaufbauten mit Antennenmessplätzen oder Feldstärkemessgeräten benötigt.
