Du suchst nach einer leistungsfähigen und vielseitigen Antenne für deinen Amateurfunkbetrieb, die mit möglichst wenig Aufwand gute Ergebnisse erzielt? Dann sind die Windom- und OCF-Dipolantennen (Off-Center-Fed Dipole) eine exzellente Wahl, die dir ermöglicht, auf vielen Bändern mit nur einer Antenne zu arbeiten. Diese Antennenkonfigurationen sind bekannt für ihre Anpassungsfähigkeit an verschiedene Frequenzbereiche und ihre relative Einfachheit im Aufbau und Betrieb.
Das sind die beliebtesten OCF Dipol Produkte
| Rank | Vorschau | Produkt | Preis | Kaufen |
|---|---|---|---|---|
| 1 |
|
KB2 Enterprises Original 4:1 Strombalun 1.6-30MHz 1000W PEP, für OCF-Dipol, G5RV, Zepp, NVIS, Langdraht, Koax-Balu ... | 49,99 € | ZUM TOP ANGEBOT » |
Windom- und OCF-Dipolantennen im Detail
Windom- und OCF-Dipolantennen sind Bauformen des Dipols, die sich grundlegend von den traditionellen, mittig gespeisten Dipolantennen unterscheiden. Ihre Besonderheit liegt in der außermittigen Einspeisung, die ihnen ermöglicht, auf mehreren Amateurfunkbändern resonant zu sein, oft ohne die Notwendigkeit eines externen Antennentuners, oder zumindest mit einer deutlich geringeren Abstimmungsaufwand. Dies macht sie zu einer attraktiven Option für Funkamateure, die flexibel auf unterschiedlichen Frequenzbereichen operieren möchten.
Die Funktionsweise der Außermittig gespeisten Dipole
Im Gegensatz zu einem klassischen Dipol, der in der Mitte gespeist wird und primär für ein bestimmtes Band ausgelegt ist, speist man einen OCF-Dipol oder eine Windom-Antenne nicht am Spannungs- oder Strombauch, sondern an einem Punkt, der sich näher an einem Ende des Drahtes befindet. Dieser Einspeisepunkt wird so gewählt, dass die Antenne auf mehreren Bändern eine annähernd gute Impedanz aufweist. Dies wird durch die Harmonischen der Antennenlänge erreicht, wobei die außermittige Einspeisung dafür sorgt, dass diese Harmonischen nicht immer zu extremen Impedanzen führen. Oft wird für die Anpassung ein Balun (Current Balun oder Voltage Balun) verwendet, der eine Impedanztransformation durchführt und gleichzeitig die Mantelwellenbildung unterdrückt. Die Auswahl des richtigen Baluns ist hierbei entscheidend für die Effizienz der Antenne.
Vorteile von Windom- und OCF-Dipolantennen
Die Vorteile dieser Antennenkonstruktionen sind vielfältig und machen sie zu einer beliebten Wahl für Funkamateure:
- Multiband-Fähigkeit: Dies ist der Hauptvorteil. Eine einzige OCF-Dipolantenne kann oft auf 3, 4 oder sogar mehr Amateurfunkbändern eingesetzt werden, was den Aufwand für die Installation mehrerer Antennen erspart.
- Einfacher Aufbau: Im Vergleich zu komplexeren Antennensystemen sind OCF-Dipole relativ einfach zu konstruieren und zu installieren. Sie bestehen im Wesentlichen aus einem Draht, einem Balun und einer Einspeisemöglichkeit.
- Hohe Effizienz: Bei richtiger Konstruktion und Abstimmung können OCF-Dipole sehr effizient sein und gute Sende- und Empfangsleistungen erzielen.
- Flexibilität bei der Installation: Sie können horizontal, schräg (inverted V) oder sogar als G5RV-ähnliche Konfiguration installiert werden, was die Anpassung an die Gegebenheiten des Aufstellungsortes erleichtert.
- Geringerer Bedarf an einem Antennentuner: Während für einige Bänder ein Antennentuner hilfreich sein kann, ist der Bedarf oft geringer als bei einem einfachen Monoband-Dipol, der für mehrere Bänder angepasst werden muss.
Unterschiede zwischen Windom und OCF-Dipol
Obwohl die Begriffe oft synonym verwendet werden, gibt es feine Unterschiede. Der Begriff „Windom-Antenne“ bezieht sich historisch auf eine spezifische Bauform, die von Loren G. Windom entwickelt wurde und bei der der Einspeisepunkt abseits der Mitte lag und die Gesamtlänge der Antenne so gewählt wurde, dass sie auf mehreren Bändern harmonisch schwingt. Heutzutage wird der Begriff „OCF-Dipol“ (Off-Center-Fed Dipole) allgemeiner für alle Dipolvarianten verwendet, bei denen der Einspeisepunkt nicht in der Mitte des Drahtes liegt. Moderne OCF-Dipole nutzen oft optimierte Verhältnisse von Drahtlänge und Einspeisepunkt, um die Bandbreite und Effizienz auf mehreren Bändern zu maximieren. Ein typischer OCF-Dipol für die Amateurfunkbänder 80m bis 10m (ohne 60m) hat eine Gesamtlänge von etwa 26,5 Metern und die Einspeisung erfolgt bei etwa 9,5 Metern vom Ende.
Konstruktion und wichtige Komponenten
Für den Bau einer OCF-Dipolantenne benötigst du einige wesentliche Komponenten:
- Antennendraht: Hochwertiger Kupferdraht ist die Grundlage. Die Länge hängt von den gewünschten Bändern ab.
- Balun: Dies ist das Herzstück der Antenne. Ein Balun mit einer Übersetzungsverhältnis von z.B. 1:4, 1:6 oder 1:9 und einer Belastbarkeit, die für deine Sendeleistung ausreicht, ist essenziell. Ein Current Balun ist hier oft die bevorzugte Wahl, um Mantelwellen zu minimieren.
- Isolatoren: Endisolatoren, um den Draht zu spannen, und gegebenenfalls einen Mittelisolator, falls du eine zweigeteilte Antenne baust.
- Anschlusskabel: Koaxialkabel zur Verbindung des Baluns mit deinem Funkgerät.
Die genaue Länge des Drahtes und die Position des Einspeisepunkts sind entscheidend für die Leistung auf den verschiedenen Bändern. Es gibt viele Online-Rechner und Faustformeln, die dir helfen, die optimale Länge für deine gewünschten Bänder zu ermitteln.
Beispielhafte Bandabdeckung und Impedanzverhalten
Ein klassischer OCF-Dipol, der für die Bänder 80m bis 10m konzipiert ist, zeigt typischerweise folgendes Verhalten:
| Amateurfunkband | Typische Impedanz (ohne Tuner) | Erforderlicher Anpassungsaufwand |
|---|---|---|
| 80m (3.5 MHz) | Ca. 150-200 Ohm | Geringer Aufwand, oft direkt nutzbar oder mit geringer Abstimmung. |
| 40m (7 MHz) | Ca. 100-150 Ohm | Gut nutzbar. |
| 20m (14 MHz) | Ca. 50-75 Ohm | Sehr gut nutzbar, oft nahe 50 Ohm. |
| 17m (18 MHz) | Ca. 100-150 Ohm | Gut nutzbar. |
| 15m (21 MHz) | Ca. 50-75 Ohm | Sehr gut nutzbar, oft nahe 50 Ohm. |
| 12m (24 MHz) | Ca. 100-150 Ohm | Gut nutzbar. |
| 10m (28 MHz) | Ca. 50-75 Ohm | Sehr gut nutzbar, oft nahe 50 Ohm. |
Diese Werte sind Richtwerte und können je nach exakter Länge, Installationshöhe, Umgebung und dem verwendeten Balun variieren. Die höheren Bänder (20m, 15m, 10m) sind oft sehr gut angepasst, während auf den unteren Bändern (80m, 40m) ein Antennentuner die Abstimmung vereinfachen kann, um die Leistung zu optimieren. Die Wahl eines Baluns mit geeignetem Übersetzungsverhältnis ist hier entscheidend. Ein Balun mit 1:6 oder 1:9 kann bei niedrigeren Frequenzen eine bessere Anpassung ermöglichen.
Installation und Montage
Die Installation einer OCF-Dipolantenne ist vergleichsweise unkompliziert. Hier sind einige wichtige Überlegungen:
- Montagehöhe: Je höher die Antenne montiert ist, desto besser ist in der Regel ihre Leistung, insbesondere auf den niedrigeren Bändern. Eine Höhe von mindestens einer halben Wellenlänge des tiefsten Bandes ist empfehlenswert.
- Ausrichtung: Eine horizontale Ausrichtung ist üblich und bietet gute Rundstrahleigenschaften. Eine „Inverted V“-Konfiguration, bei der die Enden tiefer hängen als die Mitte, ist ebenfalls eine beliebte und platzsparende Alternative. Dies kann auch die Impedanz beeinflussen.
- Umgebung: Halte die Antenne von metallischen Objekten, Gebäuden und Stromleitungen fern, um Interferenzen und Verluste zu minimieren. Bäume können als Abspannpunkte dienen, aber achte darauf, dass die Antenne nicht direkt an Ästen anliegt, die die Schwingung des Drahtes dämpfen könnten.
- Abschlusswiderstand: Achte auf eine gute Erdung deines Funkgerätes und ein sauberes Koaxialkabel.

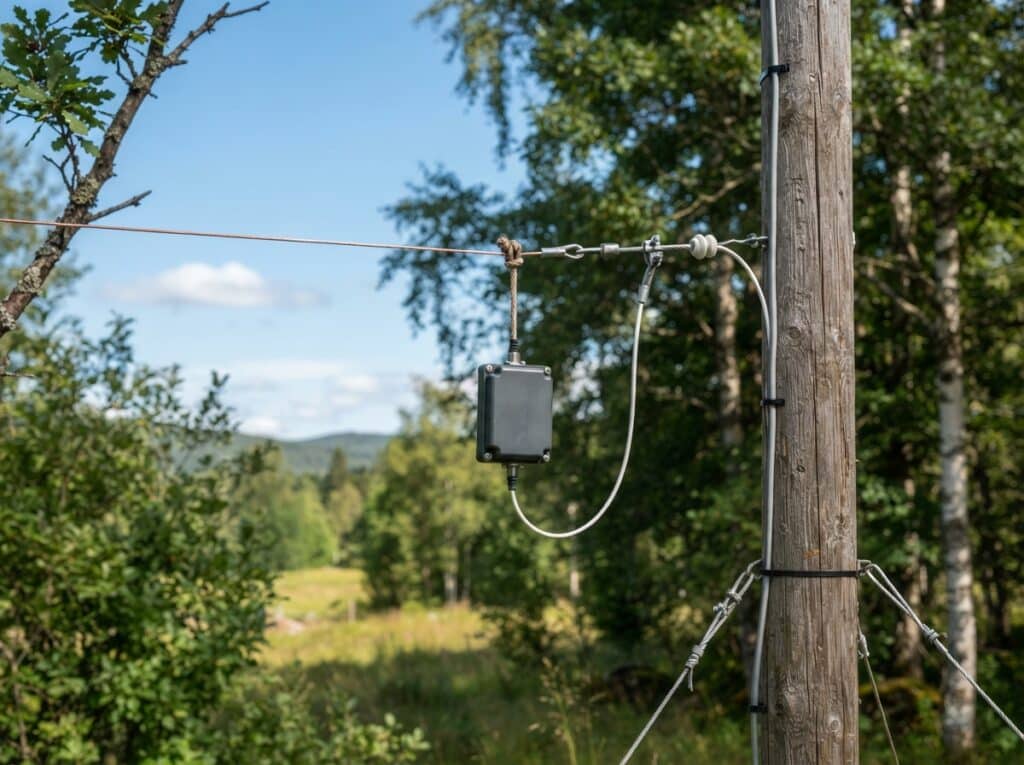

- Balun-Platzierung: Der Balun wird am Einspeisepunkt des Dipols montiert und das Koaxialkabel vom Funkgerät führt dann zum Balun. Stelle sicher, dass der Balun wetterfest ist oder geschützt wird.
Häufige Herausforderungen und Lösungen
Obwohl OCF-Dipole viele Vorteile bieten, können auch Herausforderungen auftreten:
- Bandbreite: Die Bandbreite einer OCF-Dipolantenne ist zwar gut, aber nicht unendlich. Auf den unteren Bändern kann sie schmaler sein. Ein Antennentuner hilft, diese Einschränkung zu überwinden.
- Mantelwellen: Ohne einen geeigneten Balun können Mantelwellen entstehen, die zu erhöhten Verlusten führen, deine Geräte stören (TVI/BCI) und das SWR negativ beeinflussen. Ein hochwertiger Current Balun ist hier die Lösung.
- Impedanzschwankungen: Die Impedanz auf den verschiedenen Bändern ist nicht immer exakt 50 Ohm. Die Wahl des richtigen Balun-Verhältnisses und die präzise Einstellung der Antennenlänge minimieren diese Schwankungen.
- Resonanz auf unerwünschten Bändern: Manche OCF-Dipole können auf unerwünschten Frequenzen Resonanzen aufweisen. Dies ist meist kein technisches Problem, sondern eine Folge der physikalischen Längenverhältnisse.
Das sind die neuesten OCF Dipol Produkte mit der besten Bewertung
| Rank | Vorschau | Produkt | Preis | Kaufen |
|---|---|---|---|---|
| 1 |
|
KB2 Enterprises Original 1,6-30 MHz 4:1 Strombalun 1000 Watt PEP ... | 67,19 € | ZUM TOP ANGEBOT » |
| 2 |
|
KB2 Enterprises Original 4:1 Strombalun 1.6-30MHz 1000W PEP, für OCF-Dipol, G5RV, Zepp, NVIS, Langdraht, Koax-Balu ... | 49,99 € | ZUM TOP ANGEBOT » |
FAQ – Häufig gestellte Fragen zu Windom und OCF-Dipol: Außermittig gespeiste Antennen erklärt
Was ist der Hauptunterschied zwischen einem Windom und einem OCF-Dipol?
Der Begriff Windom bezieht sich oft auf eine spezifische, historische Bauform einer außermittig gespeisten Antenne. OCF-Dipol ist ein allgemeinerer Begriff für alle Dipolvarianten, bei denen der Einspeisepunkt nicht in der Mitte liegt. Moderne OCF-Dipole nutzen die Prinzipien der Windom-Antenne, sind aber oft auf maximale Leistung über einen breiteren Frequenzbereich optimiert.
Welche Bänder kann ich typischerweise mit einer OCF-Dipolantenne abdecken?
Eine typische OCF-Dipolantenne, die für die Amateurfunkbänder 80m bis 10m (oft ohne das 60m-Band) konzipiert ist, kann diese Bänder effektiv abdecken. Es gibt auch Varianten, die für andere Bänder ausgelegt sind.
Benötige ich zwingend einen Antennentuner für eine OCF-Dipolantenne?
Nicht immer. Viele OCF-Dipole sind auf den höheren Bändern (wie 20m, 15m, 10m) bereits gut auf 50 Ohm abgestimmt. Auf den niedrigeren Bändern (wie 80m, 40m) kann ein Antennentuner die Abstimmung erleichtern und die Leistung optimieren, ist aber oft nicht zwingend erforderlich.
Welche Art von Balun ist am besten für eine OCF-Dipolantenne geeignet?
Ein Current Balun (Strom-Balun) ist in der Regel die beste Wahl für eine OCF-Dipolantenne. Er hilft, Mantelwellen zu unterdrücken und sorgt für eine ausgewogenere Einspeisung, was die Effizienz der Antenne erhöht.
Wie wirkt sich die Installationshöhe auf die Leistung einer OCF-Dipolantenne aus?
Die Installationshöhe hat einen signifikanten Einfluss. Eine höhere Montageposition verbessert in der Regel die Leistung, insbesondere auf den niedrigeren Frequenzbändern. Eine Höhe von mindestens einer halben Wellenlänge des tiefsten genutzten Bandes ist empfehlenswert, um gute Ergebnisse zu erzielen.
Kann ich eine OCF-Dipolantenne vertikal oder in einer anderen Konfiguration als horizontal montieren?
Während die horizontale Montage die häufigste und oft auch die effizienteste für viele Anwendungen ist, können OCF-Dipole auch in einer „Inverted V“-Konfiguration (mit den Enden tiefer hängend) montiert werden. Eine reine vertikale Montage ist mit einem OCF-Dipol weniger üblich und würde das Strahlungsdiagramm stark verändern.
Worauf muss ich bei der Auswahl des Antennendrahtes achten?
Verwende hochwertigen Kupferdraht mit guter Leitfähigkeit. Der Durchmesser des Drahtes beeinflusst die Bandbreite und die mechanische Stabilität. Dickere Drähte haben oft eine etwas größere Bandbreite, sind aber schwerer und schwieriger zu handhaben.
