Du fragst dich, was Antennengewinn wirklich bedeutet und wie die Einheiten dBi und dBd zu verstehen sind? Ein klares Verständnis dieser Kennzahlen ist essenziell, um die Leistungsfähigkeit deiner Antenne für Funkkommunikation, WLAN oder andere drahtlose Anwendungen optimal einzuschätzen und zu nutzen.
Das sind die beliebtesten Antennengewinn Erklärung Produkte
Antennengewinn: Die Grundlage deiner Funkverbindung
Der Antennengewinn ist eine entscheidende Kenngröße, die beschreibt, wie gut eine Antenne die von ihr abgestrahlte oder von ihr empfangene Energie in eine bestimmte Richtung fokussiert. Er ist nicht mit der Eingangsleistung der Antenne zu verwechseln, sondern gibt ein Verhältnis an: die Leistung, die von einer theoretischen Referenzantenne abgegeben werden müsste, um die gleiche Feldstärke in einer bestimmten Richtung zu erreichen. Stell dir vor, du versuchst, Wasser mit einem Gartenschlauch zu spritzen. Ohne Düse verteilt sich das Wasser diffus. Mit einer Düse bündelst du den Strahl und erhöhst damit die Reichweite und Intensität in eine bestimmte Richtung. Der Antennengewinn funktioniert ähnlich, nur eben mit elektromagnetischen Wellen.
Ein höherer Antennengewinn bedeutet eine stärkere Bündelung der Energie in eine bestimmte Richtung. Das führt zu einer größeren effektiven Sendeleistung in dieser Richtung und einer erhöhten Empfindlichkeit für Signale aus dieser Richtung. Umgekehrt bedeutet ein hoher Gewinn in eine Richtung oft eine geringere Abstrahlung oder Empfangsfähigkeit in anderen Richtungen. Die Wahl der richtigen Antenne mit dem passenden Gewinn für deine spezifische Anwendung ist daher von immenser Bedeutung für die Qualität und Reichweite deiner Funkverbindung.
Was der Antennengewinn aussagt
- Fokussierung von Energie: Der Gewinn quantifiziert, wie stark die Antenne ihre Energie in eine bestimmte Richtung bündelt.
- Verhältnis zur Referenz: Er wird immer im Vergleich zu einer idealisierten Antenne angegeben.
- Einfluss auf Reichweite und Empfang: Ein höherer Gewinn verbessert Sende- und Empfangsleistung in der Hauptstrahlrichtung.
- Richtcharakteristik: Ein hoher Gewinn impliziert oft eine stark gerichtete Abstrahlung und einen entsprechend schmaleren Öffnungswinkel.
dBi vs. dBd: Die Unterschiede verstehen
Die beiden gebräuchlichsten Einheiten zur Angabe des Antennengewinns sind dBi und dBd. Beide sind relative Maßeinheiten, die auf der logarithmischen Skala des Dezibel (dB) basieren. Der entscheidende Unterschied liegt in der verwendeten Referenzantenne. Das Verständnis dieses Unterschieds ist unerlässlich, um Antennen korrekt vergleichen und die Spezifikationen richtig interpretieren zu können.
Wenn du Spezifikationen für Antennen siehst, wirst du fast immer auf dBi oder dBd stoßen. Es ist wichtig zu wissen, welche Einheit verwendet wird, um die tatsächliche Leistung der Antenne richtig einschätzen zu können. Eine Antenne mit einem Gewinn von 10 dBi ist nicht dasselbe wie eine Antenne mit 10 dBd. Der dBi-Wert wird fast immer höher sein als der dBd-Wert für dieselbe Antenne, da die Referenzantenne beim dBi eine theoretischere und effizientere abstrahlende Eigenschaft hat.
dBi: Gewinn relativ zu einer isotropen Antenne
dBi steht für „Dezibel im Verhältnis zu einer isotropen Antenne“. Eine isotrope Antenne ist ein theoretisches Konstrukt. Sie abstrahlt und empfängt Signale gleichmäßig in alle Richtungen – eine perfekte Kugel. In der Realität existiert eine solche Antenne nicht, aber sie dient als nützlicher Standard, um den Gewinn anderer Antennen zu messen. Ein Gewinn von 0 dBi würde bedeuten, dass die Antenne exakt so gut ist wie eine isotrope Antenne. In der Praxis haben alle echten Antennen einen Gewinn von mehr als 0 dBi in mindestens einer Richtung, da sie Energie bündeln.
Der Gewinn in dBi gibt an, wie viel stärker die Antenne in ihrer Hauptstrahlrichtung im Vergleich zu einer idealen isotropen Antenne ist. Da die isotrope Antenne in alle Richtungen gleichmäßig abstrahlt, ist jede tatsächliche Antenne, die Energie bündelt, in ihrer Hauptrichtung „stärker“ als diese. Das bedeutet, dass ein dBi-Wert immer einen höheren absoluten Gewinn anzeigt als der entsprechende dBd-Wert für dieselbe Antenne, da die isotrope Antenne eine weniger „effiziente“ Referenz für gerichtete Kommunikation ist als die Dipolantenne beim dBd.
dBd: Gewinn relativ zu einer Dipolantenne
dBd steht für „Dezibel im Verhältnis zu einer halbwelle Dipolantenne“. Eine Dipolantenne ist eine reale, einfach zu konstruierende Antenne, die häufig als Referenz verwendet wird. Eine typische Dipolantenne (wie die 1/2-Wellen-Dipolantenne) strahlt ihre Energie in einer torusförmigen (donutförmigen) Charakteristik ab, mit maximaler Abstrahlung senkrecht zur Antennendrahtachse und Nullabstrahlung entlang der Achse. Der Gewinn einer idealen Dipolantenne wird oft mit 2,15 dBi angegeben. Das bedeutet, dass eine Dipolantenne bereits eine gewisse Richtwirkung hat und besser ist als eine isotrope Antenne.
Wenn der Antennengewinn in dBd angegeben wird, vergleicht man die Leistung der zu bewertenden Antenne mit der Leistung einer ebenen Dipolantenne. Dies ist oft die bevorzugte Einheit in professionellen Funkkommunikationssystemen, da die Dipolantenne eine greifbarere und praktischere Referenz darstellt, die oft in realen Systemen verwendet wird. Der Gewinn in dBd wird immer niedriger sein als der Gewinn in dBi für dieselbe Antenne, da die Dipolantenne selbst bereits einen Gewinn im Vergleich zur isotropen Antenne aufweist.
Die Umrechnung zwischen dBi und dBd
Da der Gewinn in dBi auf einer theoretischen isotropen Antenne basiert und der Gewinn in dBd auf einer realen Dipolantenne, ist die Umrechnung einfach und basiert auf dem bekannten Gewinn einer Dipolantenne im Vergleich zur isotropen Antenne. Der Gewinn einer idealen halbwelle Dipolantenne beträgt etwa 2,15 dBi.
Das bedeutet:
- Gewinn in dBi = Gewinn in dBd + 2,15
- Gewinn in dBd = Gewinn in dBi – 2,15
Wenn eine Antenne beispielsweise mit 7 dBd spezifiziert ist, hat sie einen Gewinn von 7 + 2,15 = 9,15 dBi. Dies verdeutlicht, warum die Angabe der Referenz wichtig ist. Eine 10 dBd-Antenne ist deutlich leistungsfähiger als eine 10 dBi-Antenne, obwohl die Zahlen nebeneinander betrachtet ähnlich aussehen mögen.
Die Bedeutung der Richtcharakteristik
Der Antennengewinn ist untrennbar mit der Richtcharakteristik einer Antenne verbunden. Die Richtcharakteristik beschreibt, wie die abgestrahlte oder empfangene Leistung über alle Richtungen verteilt ist. Antennen lassen sich grob in drei Hauptkategorien einteilen:
1. Isotropische Antennen (theoretisch)
- Abstrahlung in alle Richtungen gleichmäßig (Kugelform).
- Gewinn von 0 dBi.
- Nur ein theoretisches Modell, keine praktische Umsetzung.
2. Omnidirektionale Antennen
- Abstrahlen und Empfangen von Signalen in alle Richtungen in einer Ebene (oft als Torus oder Donut dargestellt).
- Typische Anwendungen: Mobilfunk-Basisstationen, WLAN-Router, Funkgeräte für Rundfunkkommunikation.
- Sie haben einen Gewinn, aber keine starke Bündelung in eine spezifische Richtung.
- Beispiele: Stabantennen, viele Rundstrahlantennen.

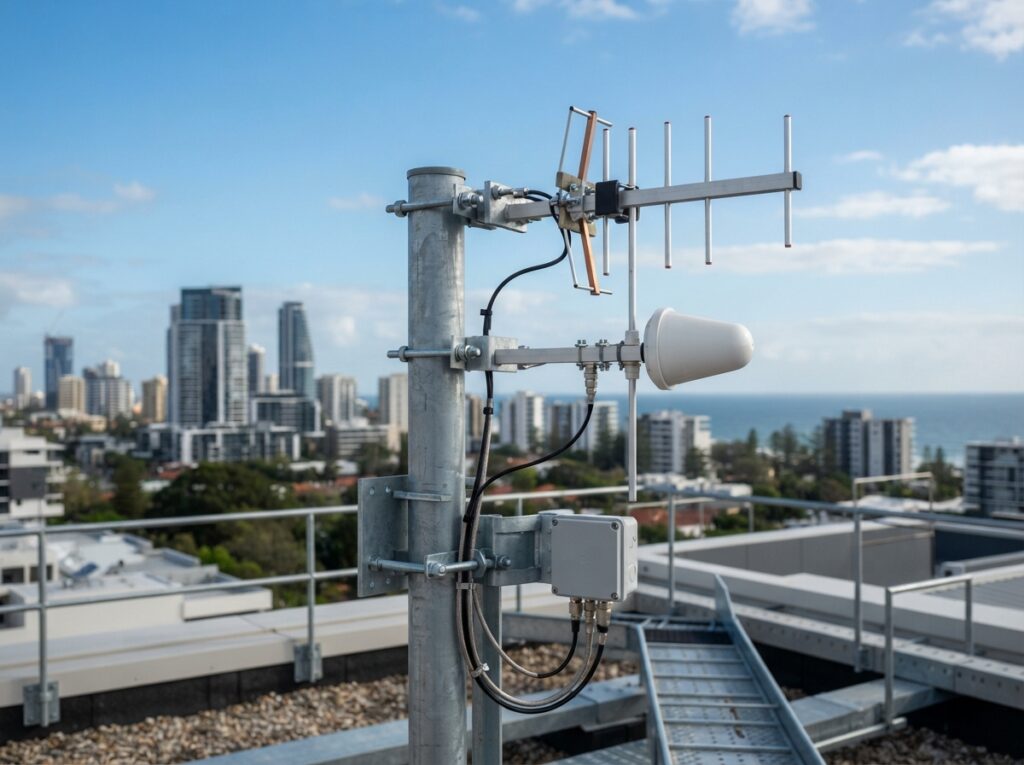

3. Gerichtete Antennen (Richtantennen)
- Fokussieren die abgestrahlte oder empfangene Energie in eine enge Richtung.
- Hoher Gewinn in der Hauptstrahlrichtung.
- Geringer Gewinn in Nebenstrahlen oder im Rückbereich.
- Typische Anwendungen: Richtfunkstrecken, Satellitenkommunikation, WLAN-Punkt-zu-Punkt-Verbindungen, Radar.
- Beispiele: Parabolantennen, Yagi-Uda-Antennen, Patch-Antennen.
Für eine gerichtete Verbindung, bei der Sender und Empfänger fest positioniert sind und eine maximale Reichweite benötigt wird, sind Richtantennen mit hohem Gewinn ideal. Für Anwendungen, bei denen Geräte mobil sind oder ein Bereich abgedeckt werden muss, sind omnidirektionale Antennen besser geeignet, auch wenn sie einen geringeren Spitzen-Gewinn aufweisen.
Praktische Anwendungen und Auswahlkriterien
Die Wahl der richtigen Antenne mit dem passenden Gewinn ist entscheidend für den Erfolg deiner Funkkommunikation. Ein zu hoher Gewinn kann kontraproduktiv sein, wenn die Ausrichtung nicht exakt ist oder die Kommunikation über mehrere Richtungen erfolgen soll. Umgekehrt ist eine Antenne mit zu geringem Gewinn unzureichend für lange Reichweiten oder schwache Signale.
- WLAN im Heimnetzwerk: Hier sind oft omnidirektionale Antennen am Router oder an Access Points Standard. Sie verteilen das Signal gut im Haus. Ein Gewinn von 3-5 dBi ist hier üblich.
- Außen-WLAN-Brücken (Punkt-zu-Punkt): Für die Verbindung zweier Gebäude über Funk werden gerichtete Antennen mit hohem Gewinn (z.B. 15-25 dBi oder mehr) benötigt, um eine stabile Verbindung über größere Distanzen zu gewährleisten.
- Mobilfunk: Basisstationen verwenden oft eine Kombination aus omnidirektionalen und Sektorantennen (die eine breitere Richtcharakteristik als reine Richtantennen haben), um große Flächen abzudecken. Der Gewinn variiert stark je nach Größe der Zelle.
- Amateurfunk: Hier werden je nach Anwendungsfall (lokale Kommunikation vs. Überkontinentalverbindungen) verschiedenste Antennentypen mit unterschiedlichen Gewinnen eingesetzt.
Bei der Auswahl solltest du immer die folgenden Fragen berücksichtigen:
- Welche Distanz muss überbrückt werden?
- Wie sind Sender und Empfänger positioniert (fest oder mobil)?
- Welche Art von Funkverkehr benötigst du (einzelne Punkt-zu-Punkt-Verbindung oder Abdeckung eines Bereichs)?
- Welche anderen Funkquellen gibt es in der Umgebung, die Störungen verursachen könnten?
- Sind die Spezifikationen in dBi oder dBd angegeben?
Leistungsgewinnfaktor (Gain Factor)
Neben dBi und dBd gibt es manchmal auch die Angabe eines reinen „Gain Factors“ (Leistungsgewinnfaktor). Dieser ist eine dimensionslose Zahl, die das Verhältnis der Leistung einer Antenne zur Leistung einer isotropen Antenne darstellt. Die Umrechnung ist wie folgt:
- Gewinn in dBi = 10 log10(Gain Factor)
- Gain Factor = 10^(Gewinn in dBi / 10)
Ein Gain Factor von 1 entspricht einer isotropen Antenne (0 dBi). Ein Gain Factor von 2 würde einem Gewinn von ca. 3 dBi entsprechen.
| Kennzahl | Referenz | Charakteristik | Typische Anwendung | Beispielwert (relativ) |
|---|---|---|---|---|
| dBi | Isotrope Antenne (Kugel) | Theoretisch, alle Richtungen gleichmäßig | Standardvergleichswert für alle Antennentypen | 8 dBi (für eine typische WLAN-Richtantenne) |
| dBd | Halbwelle Dipolantenne | Donutförmig, stark in der Ebene senkrecht zum Dipol | Professionelle Funkkommunikation, Amateurfunk | 6 dBd (entspricht ca. 8,15 dBi) |
| Gain Factor | Isotrope Antenne | Dimensionslose Zahl (Verhältnis) | Technische Berechnungen | 6,3 (entspricht ca. 8 dBi) |
Zusammenhang mit der effektiven isotrop abgestrahlten Leistung (EIRP)
Der Antennengewinn ist ein wesentlicher Bestandteil bei der Berechnung der effektiven isotrop abgestrahlten Leistung (EIRP). Die EIRP beschreibt die Leistung, die eine hypothetische isotrope Antenne haben müsste, um das gleiche Signalniveau zu erreichen wie die tatsächliche Antenne eines Senders. Sie wird wie folgt berechnet:
EIRP (in dBm) = Sendeleistung (in dBm) + Antennengewinn (in dBi) – Kabelverluste (in dB)
oder in Watt:
EIRP (in Watt) = Sendeleistung (in Watt) Antennengewinn (als Faktor) (10^(-Kabelverluste/10))
Die EIRP ist wichtig, da viele Regulierungsbehörden die maximale erlaubte Sendeleistung basierend auf der EIRP festlegen, um eine übermäßige Interferenz zu vermeiden. Ein höherer Antennengewinn ermöglicht es dir, mit einer geringeren Sendeleistung die gleiche EIRP zu erreichen, oder mit der gleichen Sendeleistung eine höhere EIRP zu erzielen, was die Reichweite erhöht.
Häufige Missverständnisse und Stolperfallen
Obwohl die Konzepte von dBi und dBd relativ einfach erscheinen, gibt es einige häufige Missverständnisse:
- Verwechslung von dBi und dBd: Wie bereits erwähnt, ist die wichtigste Stolperfalle die Nichtbeachtung der Referenzantenne. Eine 10 dBd-Antenne ist deutlich leistungsfähiger als eine 10 dBi-Antenne.
- Antennengewinn ist nicht gleich Ausgangsleistung: Der Gewinn ist ein Verhältnisswert, keine absolute Leistung. Eine Antenne mit hohem Gewinn benötigt dennoch eine angemessene Sendeleistung, um effektiv zu sein.
- Richtcharakteristik wird ignoriert: Ein hoher Gewinn in eine bestimmte Richtung ist nur nützlich, wenn diese Richtung die gewünschte Verbindung darstellt. Für flächendeckende Abdeckung ist dies oft nachteilig.
- Kabelverluste werden unterschätzt: Lange oder schlecht angepasste Koaxialkabel können erhebliche Verluste verursachen, die den Vorteil des Antennengewinns zunichte machen. Diese Verluste müssen bei der Planung berücksichtigt und von der tatsächlichen EIRP abgezogen werden.
Das sind die neuesten Antennengewinn Erklärung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Antennengewinn: dBi und dBd verständlich erklärt
Was ist der Hauptunterschied zwischen dBi und dBd?
Der Hauptunterschied liegt in der Referenzantenne, mit der die Leistung verglichen wird. dBi bezieht sich auf eine theoretische isotrope Antenne (Abstrahlung in alle Richtungen gleichmäßig), während dBd sich auf eine reale halbwelle Dipolantenne bezieht. Aus diesem Grund ist ein Gewinn in dBi immer höher als der gleiche Gewinn in dBd, da die Dipolantenne bereits eine gewisse Richtwirkung aufweist.
Ist eine Antenne mit höherem Gewinn immer besser?
Nicht unbedingt. Ein höherer Gewinn bedeutet eine stärkere Bündelung der Energie in eine bestimmte Richtung. Dies ist vorteilhaft für gerichtete Verbindungen über weite Strecken, kann aber nachteilig sein, wenn du ein breites Gebiet abdecken möchtest oder die Ausrichtung nicht exakt ist. Die „beste“ Antenne hängt immer von der spezifischen Anwendung ab.
Wie berechne ich, ob meine Antenne für meine Reichweite ausreicht?
Die Reichweite hängt von vielen Faktoren ab, darunter Sendeleistung, Antennengewinn (dBi oder dBd), Kabelverluste, Frequenz, Umgebungsbedingungen und die Empfindlichkeit des Empfängers. Du musst die effektive isotrop abgestrahlte Leistung (EIRP) berechnen und diese gegen die Anforderungen deiner Funkverbindung und mögliche Störquellen abwägen. Es gibt auch Online-Reichweitenrechner, die dir eine Schätzung geben können.
Kann ich dBi- und dBd-Werte direkt vergleichen?
Nein, du solltest sie nicht direkt vergleichen, ohne die Umrechnung durchzuführen. Um einen fairen Vergleich zu ermöglichen, konvertiere beide Werte in die gleiche Einheit, typischerweise dBi. Addiere dazu 2,15 zum dBd-Wert, um den äquivalenten dBi-Wert zu erhalten.
Was bedeutet ein negativer Gewinn?
Ein negativer Gewinn (z.B. -3 dBi) bedeutet, dass die Antenne in dieser Richtung schlechter ist als eine isotrope Antenne. Dies ist bei realen Antennen in ihrer Hauptstrahlrichtung sehr ungewöhnlich, kann aber in den Nebenstrahlen oder im Rückbereich auftreten. In der Praxis werden meist nur Gewinne von über 0 dBi für die Hauptstrahlrichtung angegeben.
Welche Rolle spielen Kabelverluste bei der Antennenleistung?
Kabelverluste, gemessen in Dezibel (dB), reduzieren die tatsächliche Leistung, die von der Antenne abgestrahlt wird, oder die Leistung, die vom Empfänger empfangen wird. Lange Koaxialkabel oder Kabel mit geringerer Qualität können erhebliche Verluste verursachen. Diese Verluste müssen von der Sendeleistung abgezogen werden, bevor der Antennengewinn angewendet wird, um die effektive abgestrahlte Leistung (EIRP) korrekt zu ermitteln.
Sind alle Dipolantennen gleichwertig, wenn es um dBd geht?
Der dBd-Wert bezieht sich spezifisch auf die Leistung einer idealen halbwelle Dipolantenne. In der Praxis werden oft auch andere Dipolkonfigurationen verwendet, aber für die Standardisierung wird die halbwelle Dipolantenne als Referenz genutzt. Die genaue Konstruktion und Abstimmung des Dipols kann geringfügige Abweichungen verursachen, aber der Wert von 2,15 dBi als Umrechnungsfaktor hat sich als Standard etabliert.
