Du möchtest deine erste Dipolantenne für den Amateurfunk selbst bauen und suchst eine klare, praxisorientierte Anleitung? Diese Anleitung führt dich Schritt für Schritt durch den Prozess, damit du schnell und einfach eine funktionierende Antenne für deine Funkkommunikation erhältst.
Das sind die beliebtesten Antennenbau Produkte
Die Grundlagen der Dipolantenne für Funkamateure
Eine Dipolantenne ist eine der einfachsten und vielseitigsten Antennenformen, die du für den Amateurfunk bauen kannst. Sie besteht im Wesentlichen aus zwei gleich langen leitenden Elementen (oft Drähte oder Stäbe), die in der Mitte durch einen Einspeisepunkt verbunden sind. Die Gesamtlänge des Dipols ist entscheidend für seine Resonanz auf einer bestimmten Frequenz. Für die meisten Anwendungen im Amateurfunk ist der Halbwellendipol die gängigste Wahl. Hierbei entspricht die Gesamtlänge des Dipols ungefähr einer halben Wellenlänge der gewünschten Betriebsfrequenz. Der Strahler wird typischerweise in der Mitte gespeist, was zu einem relativ einfachen Aufbau und einer guten Leistung führt.
Vorteile des Selbstbaus einer Dipolantenne
- Kosteneffizienz: Günstigere Materialien im Vergleich zu kommerziellen Antennen.
- Individuelle Anpassung: Du kannst die Antenne exakt auf deine benötigten Frequenzbänder abstimmen.
- Lerneffekt: Vertiefung deines Verständnisses von Funktechnik und Antennenbau.
- Einfachheit: Der Aufbau erfordert keine komplexen Werkzeuge oder fortgeschrittene Kenntnisse.
- Flexibilität: Einfach zu transportieren und an verschiedenen Standorten aufzubauen.
Materialien, die du für deinen Dipolantennenbau benötigst
Bevor du mit dem Bau deiner Dipolantenne beginnst, stelle sicher, dass du alle notwendigen Materialien griffbereit hast. Dies minimiert Unterbrechungen und sorgt für einen reibungslosen Ablauf. Die Auswahl der Materialien beeinflusst die Langlebigkeit und Leistung deiner Antenne.
Liste der benötigten Materialien
- Antennendraht: Ein flexibler, wetterbeständiger Draht, z.B. Litze oder Kupferdraht mit einer Isolierung. Die Dicke des Drahtes beeinflusst die mechanische Stabilität und die Bandbreite der Antenne. Für Kurzwellen sind dünnere Drähte oft praktikabler.
- Isolatoren: Du benötigst mindestens zwei Isolatoren für die Enden des Dipols. Gängige Materialien sind PVC, Porzellan oder spezielle Antennenisolatoren aus Kunststoff. Diese verhindern, dass der Antennendraht unerwünscht mit Gegenständen oder Bäumen in Kontakt kommt.
- Mittelstück / Balun: Ein Verbindungspunkt für die Einspeisung. Hier wird üblicherweise ein Balun (Balanced-to-Unbalanced converter) eingesetzt, um die Impedanz von symmetrisch (Dipol) auf unsymmetrisch (Koaxialkabel) anzupassen und Gleichtaktströme zu unterdrücken. Ein einfacher Drahtverbinder oder eine Teflon-durchbohrte Keramik können auch als rudimentäres Mittelstück dienen, aber ein Balun ist empfehlenswert.
- Koaxialkabel: Hochwertiges 50-Ohm Koaxialkabel für die Verbindung von der Antenne zum Funkgerät. Die Länge des Kabels sollte so kurz wie möglich gehalten werden, um Signalverluste zu minimieren.
- Stecker: Ein passender Stecker für dein Funkgerät und das Koaxialkabel (z.B. PL-259).
- Befestigungsmaterial: Schnüre, Seile oder Klemmen zur Aufhängung der Antenne und zur Befestigung der Isolatoren. UV-beständiges Material ist hier von Vorteil.
- Werkzeug: Abisolierzange, Seitenschneider, Lötkolben (falls notwendig), Schraubenschlüssel oder Schraubendreher für Verbindungen.
Berechnung der Dipolantennenlänge
Die korrekte Länge der Antennenelemente ist entscheidend für die optimale Leistung deines Dipols. Die Länge hängt direkt von der Frequenz ab, auf der du hauptsächlich senden und empfangen möchtest. Die allgemeine Formel für einen Halbwellendipol berücksichtigt die Lichtgeschwindigkeit und die gewünschte Frequenz. Beachte, dass dies eine theoretische Berechnung ist; die tatsächliche Länge kann durch verschiedene Faktoren leicht variieren.
Formel für die Länge eines Halbwellendipols
Die theoretische Länge eines Halbwellendipols (in Metern) berechnest du mit folgender Formel:
Länge (m) = 142,5 / Frequenz (MHz)
Die Zahl 142,5 ist ein empirischer Faktor, der bereits den Verkürzungsfaktor des Drahtmaterials und andere Effekte berücksichtigt. Wenn du exakt arbeiten möchtest, teilst du zuerst die Lichtgeschwindigkeit (ca. 300.000.000 m/s) durch die Frequenz, um die Wellenlänge in Metern zu erhalten, und teilst diesen Wert dann durch zwei. Die resultierende Länge ist die Gesamtlänge des Dipols.
Beispielrechnung für 7 MHz (40 Meter Band)
Für das 40-Meter-Band (ungefähr 7,1 MHz):
Länge (m) = 142,5 / 7,1 MHz ≈ 20,07 Meter
Das bedeutet, jeder der beiden Schenkel des Dipols sollte etwa die Hälfte dieser Länge haben, also rund 10,03 Meter. Es ist ratsam, die Antenne zunächst etwas länger zu lassen und sie dann schrittweise zu kürzen, bis du die optimale Anpassung auf deiner Ziel-Frequenz erreicht hast. Dies geschieht typischerweise mit einem Antennen-Analysator oder über den SWR-Wert (Stehwellenverhältnis) an deinem Funkgerät.

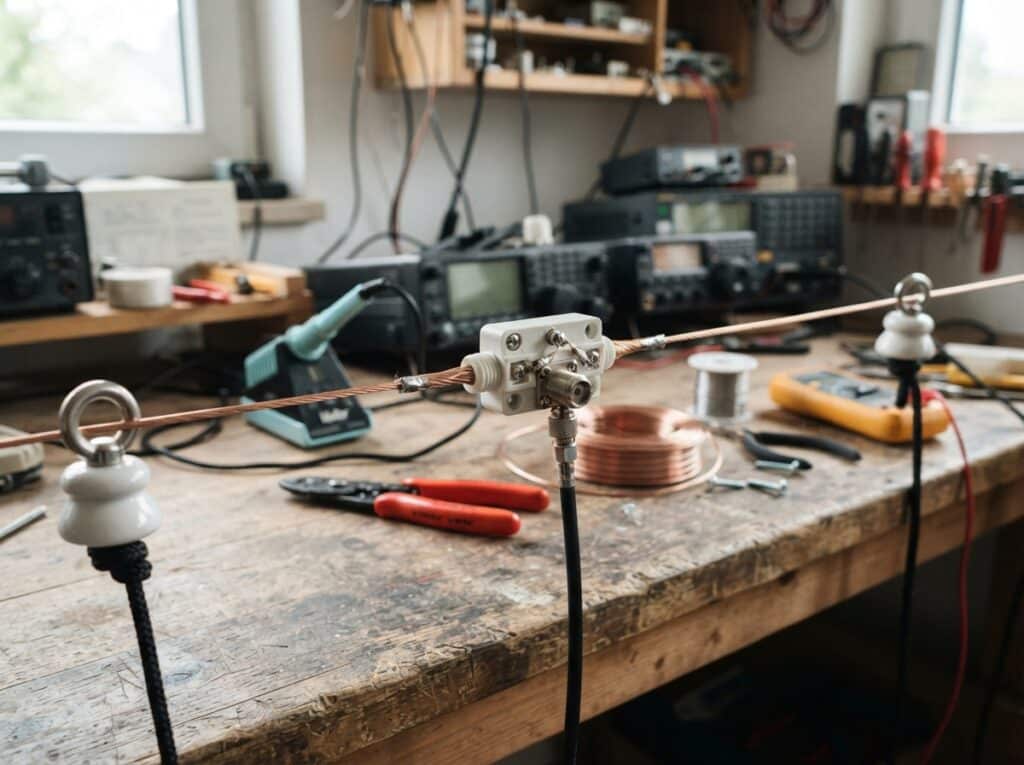

Schritt-für-Schritt-Anleitung zum Bau deiner Dipolantenne
Nun ist es an der Zeit, deine theoretischen Kenntnisse in die Praxis umzusetzen. Mit dieser detaillierten Anleitung baust du deine erste Dipolantenne Schritt für Schritt.
Schritt 1: Vorbereitung der Drähte
Schneide zwei gleich lange Stücke Antennendraht zu. Die Länge sollte etwas länger sein als die berechnete theoretische Länge, um später noch Anpassungen vornehmen zu können. Achte darauf, die Enden sauber abisolieren. Wenn du einen Balun verwendest, der Klemmanschlüsse hat, kannst du die Drähte direkt daran befestigen. Andernfalls kannst du die Enden verlöten oder mit speziellen Kabelschuhen versehen.
Schritt 2: Montage des Mittelstücks/Baluns
Verbinde die abisolierten Enden der beiden Drähte mit dem Mittelstück oder dem Balun. Bei einem Balun werden die beiden Drähte an die symmetrischen Anschlüsse angeschlossen. Das Koaxialkabel wird dann mit dem unsymmetrischen Anschluss des Baluns verbunden. Achte auf eine sichere und leitfähige Verbindung. Wenn du kein Balun verwendest, verbinde die beiden Drähte an einem Punkt und führe von dort das Koaxialkabel ein. Hierbei ist die korrekte Impedanzanpassung schwieriger zu erreichen.
Schritt 3: Anbringen der End-Isolatoren
Befestige an jedem Drahtende einen Isolator. Hierfür kannst du die Drähte durch die Löcher der Isolatoren führen und sie sicher fixieren, beispielsweise mit einem kleinen Knoten oder einer Quetschung. Stelle sicher, dass die Isolatoren stabil und wetterfest sind.
Schritt 4: Verbindung des Koaxialkabels
Verbinde das Koaxialkabel mit dem Balun oder dem Mittelstück. Stelle sicher, dass die Verbindung sauber und gut abgedichtet ist, um Feuchtigkeitseintritt zu vermeiden. Wenn du eine Lötverbindung herstellst, verwende ausreichend Lötzinn für eine stabile und leitfähige Verbindung. Achte auf die korrekte Polung der Verbindungen, insbesondere beim Anschluss an den Funkgerät-Stecker.
Schritt 5: Aufhängung der Antenne
Suche einen geeigneten Standort für deine Antenne. Für eine optimale Leistung sollte der Dipol möglichst hoch und frei von Hindernissen wie Gebäuden oder Bäumen aufgehängt werden. Eine horizontale oder V-förmige Aufhängung (Inverted V) sind gängige Konfigurationen. Befestige die End-Isolatoren an geeigneten Punkten, z.B. an Bäumen, Masten oder über Seile, die zu stabilen Ankerpunkten gespannt sind. Achte darauf, dass die Drähte straff gespannt sind, um ein Durchhängen zu vermeiden.
Schritt 6: Abstimmung der Antenne
Dies ist ein kritischer Schritt für die Leistung deiner Antenne. Miss das SWR (Stehwellenverhältnis) auf deiner gewünschten Betriebsfrequenz mit einem SWR-Meter oder Antennen-Analysator. Wenn das SWR zu hoch ist, musst du die Länge der Antennenelemente anpassen. Kürze die Drähte schrittweise in kleinen Schritten (wenige Zentimeter) von beiden Seiten und miss erneut das SWR. Wiederhole diesen Vorgang, bis du ein möglichst niedriges SWR (idealerweise unter 1,5:1) auf deiner Ziel-Frequenz erreicht hast. Beginne mit der kürzestmöglichen theoretischen Länge und verlängere bei Bedarf nur in Ausnahmefällen. Experimentiere mit leichten Verbiegungen der Drähte, wenn die Kabelenden direkt am Funkgerät angeschlossen sind, dies kann ebenfalls das SWR beeinflussen.
Tipps zur Optimierung und Wartung
Auch nach dem erfolgreichen Bau und der Abstimmung deiner Dipolantenne gibt es einige Punkte, die du beachten solltest, um ihre Lebensdauer und Leistung zu maximieren.
Optimierung der Antennenleistung
- Positionierung: Je höher und freier die Antenne montiert ist, desto besser wird ihre Reichweite und Empfangsqualität sein. Vermeide die Nähe zu metallischen Objekten.
- Aufhängungswinkel: Eine horizontale oder leicht nach unten geneigte V-Form (Inverted V) sind oft gute Kompromisse. Experimentiere, welche Konfiguration für deinen Standort am besten geeignet ist.
- Impedanzanpassung: Ein guter Balun ist entscheidend für eine effiziente Signalübertragung. Achte auf Qualität und korrekte Montage.
- Kabelwahl: Verwende hochwertiges Koaxialkabel mit geringen Dämpfungswerten, besonders bei längeren Kabelwegen.
Wartung deiner Dipolantenne
- Regelmäßige Inspektion: Überprüfe die Antenne regelmäßig auf sichtbare Schäden wie gerissene Isolierungen, korrodierte Verbindungen oder beschädigte Seile.
- Witterungsbeständigkeit: Stelle sicher, dass alle Verbindungen gut gegen Feuchtigkeit geschützt sind. Verwende gegebenenfalls wetterfeste Klebe- oder Schrumpfschläuche.
- Zustand der Befestigungsmaterialien: Überprüfe Seile und Befestigungen auf Abnutzung und ersetze sie bei Bedarf, um ein Herabfallen der Antenne zu verhindern.
- Nachjustierung: Nach starken Stürmen oder anderen Wetterereignissen kann es notwendig sein, das SWR erneut zu überprüfen und die Antenne gegebenenfalls nachzustimmen.
Häufige Fragen und Antworten
Das sind die neuesten Antennenbau Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Dipolantenne selber bauen: Einfache Anleitung für Funkamateure
Wie wichtig ist der Balun für eine Dipolantenne?
Der Balun ist für eine optimale Leistung deiner Dipolantenne sehr wichtig. Er sorgt für die notwendige Impedanzanpassung zwischen dem symmetrischen Dipol und dem unsymmetrischen Koaxialkabel. Ohne Balun können Gleichtaktströme auf dem Koaxialkabel fließen, was zu erhöhten Verlusten, unerwünschten Abstrahlungen und Störungen führt. Ein 1:1 Strombalun ist die gängigste Wahl für einen Halbwellendipol.
Kann ich eine Dipolantenne mit nur einem Draht bauen?
Ein Dipol im klassischen Sinne benötigt zwei gleich lange Drähte, die von einem gemeinsamen Speisepunkt ausgehen. Eine einzelne Drahtantenne, wie z.B. eine Endgespeiste Halbwellenantenne, ist technisch etwas anders aufgebaut und erfordert andere Anpassungsmechanismen. Für die einfache und bewährte Dipol-Konfiguration sind jedoch immer zwei Elemente nötig.
Welchen Draht sollte ich für meine Dipolantenne verwenden?
Am besten geeignet ist ein flexibler, wetterbeständiger Draht wie verzinnte Kupferlitze oder ein spezieller Antennendraht. Die Dicke des Drahtes (AWG-Wert) beeinflusst die mechanische Stabilität und die Bandbreite der Antenne. Für Kurzwellen sind dünnere Drähte oft praktischer. Achte darauf, dass der Draht korrosionsbeständig ist, besonders wenn er permanent im Freien hängt.
Wie beeinflusst die Höhe der Antenne ihre Leistung?
Die Höhe der Antenne hat einen erheblichen Einfluss auf ihre Abstrahldiagramm und damit auf ihre Reichweite. Je höher und freier die Antenne montiert ist, desto besser sind die Fernverbindungen. Für tiefe Winkel, die für DX-Verbindungen (Langstreckenfunk) wichtig sind, ist eine höhere Montage vorteilhaft. In der Nähe von Hindernissen wie Gebäuden oder Bäumen kann die Leistung stark beeinträchtigt werden.
Was bedeutet SWR und wie beeinflusst es meine Funkverbindung?
SWR steht für Stehwellenverhältnis. Es ist ein Maß dafür, wie gut die Impedanz deiner Antenne mit der Impedanz deines Funkgeräts und Kabels übereinstimmt. Ein hohes SWR bedeutet, dass ein erheblicher Teil der Sendeleistung vom Funkgerät zurückreflektiert wird, anstatt von der Antenne abgestrahlt zu werden. Dies kann zu einer schlechten Sende- und Empfangsleistung führen und im schlimmsten Fall das Funkgerät beschädigen. Ein SWR unter 1,5:1 gilt als sehr gut.
Kann ich meine Dipolantenne für mehrere Frequenzbänder gleichzeitig nutzen?
Ja, das ist möglich, erfordert aber spezielle Konstruktionen. Ein einfacher Halbwellendipol ist für eine bestimmte Frequenz optimiert. Du kannst jedoch einen Mehrbanddipol bauen, indem du mehrere Dipole unterschiedlicher Länge parallel schichtest oder indem du die Länge der Elemente so wählst, dass sie auf harmonischen Frequenzen resonieren. Dies erfordert oft zusätzliche Anpassungsnetzwerke oder spezielle Balune. Für den Einstieg ist eine Antenne für ein einzelnes Band am einfachsten zu bauen und abzustimmen.
Wie befestige ich die Enden meiner Dipolantenne sicher?
Die Enden deiner Dipolantenne werden typischerweise mit Isolatoren versehen. Diese Isolatoren werden dann mit stabilen, UV-beständigen Seilen oder Schnüren an Befestigungspunkten wie Bäumen, Masten oder Gebäuden verbunden. Achte darauf, dass die Drähte straff gespannt sind, um ein starkes Durchhängen zu vermeiden. Die Isolatoren verhindern, dass die elektrisch leitenden Drähte direkten Kontakt mit geerdeten oder leitenden Objekten haben, was die Funktion der Antenne beeinträchtigen würde.
| Aspekt | Beschreibung | Relevanz für Funkamateur | Selbstbau-Vorteile | Optimierungsmöglichkeiten |
|---|---|---|---|---|
| Grundprinzip | Zwei gleich lange Leiter, in der Mitte gespeist (Halbwellendipol). | Einfachste und häufigste Antennenform im Amateurfunk. | Leicht verständlich und nachbaubar. | Anpassung der Länge an spezifische Frequenzbänder. |
| Materialien | Antennendraht, Isolatoren, Mittelstück/Balun, Koaxialkabel, Stecker. | Gute Materialauswahl beeinflusst Langlebigkeit und Effizienz. | Kostengünstiger als Fertigprodukte, freie Materialwahl. | Verwendung hochwertiger, wetterfester Materialien. |
| Berechnung | Formel L = 142,5 / Frequenz (MHz) für Halbwellendipol. | Entscheidend für korrekte Resonanz und Leistung. | Präzise Abstimmung auf Wunschfrequenz möglich. | Experimentieren mit der tatsächlichen Länge zur Feinabstimmung. |
| Aufbau | Drähte vorbereiten, Mittelstück/Balun montieren, Isolatoren anbringen, Kabel verbinden. | Schrittweise Anleitung minimiert Fehler. | Erfordert Standardwerkzeuge, keine Spezialausrüstung. | Sichere, wetterfeste Verbindungen herstellen. |
| Abstimmung | SWR-Messung und schrittweise Längenanpassung der Drähte. | Kritisch für optimale Sende- und Empfangsleistung. | Direkte Kontrolle über die Antennenleistung. | Erzielen eines niedrigen SWRs (<1.5:1) für maximale Effizienz. |
