Als Funkamateur stehst du vor der entscheidenden Wahl des richtigen Koaxialkabels, denn dessen Eigenschaften beeinflussen maßgeblich die Signalqualität und Reichweite deiner Station. Die Auswahl des optimalen Kabels hängt von verschiedenen Faktoren ab, darunter die Frequenzbereiche, die du nutzen möchtest, die benötigte Leistung und die Länge der Leitung.
Das sind die beliebtesten Koaxialkabel Amateurfunk Produkte
Grundlagen der Koaxialkabel-Technologie für den Amateurfunk
Koaxialkabel sind der Standard für die Übertragung von Hochfrequenzsignalen im Amateurfunk. Ihr Aufbau mit einem Innenleiter, einem Dielektrikum, einem Abschirmgeflecht und einem Außenmantel minimiert Energieverluste und schirmt das Signal vor externen Störungen ab. Die wichtigsten Parameter, die du bei der Auswahl beachten musst, sind der Wellenwiderstand, die Dämpfung (Attenuation) und die maximale Belastbarkeit.
Wellenwiderstand (Impedanz)
Der Wellenwiderstand, üblicherweise 50 Ohm im Amateurfunk, beschreibt das Verhältnis von Spannung zu Strom im Kabel. Eine Impedanzanpassung zwischen Sender, Kabel und Antenne ist essenziell, um Reflexionen und damit Leistungsverluste zu vermeiden. Die meisten Amateurfunkgeräte und Antennen sind für 50 Ohm ausgelegt.
Dämpfung (Attenuation)
Die Dämpfung gibt an, wie stark das Signal über eine bestimmte Kabellänge geschwächt wird. Sie wird meist in Dezibel pro 100 Meter (dB/100m) bei einer bestimmten Frequenz angegeben. Niedrigere Dämpfungswerte sind erstrebenswert, insbesondere bei längeren Leitungen oder hohen Frequenzen. Die Dämpfung steigt mit der Frequenz und der Kabellänge.
Maximale Belastbarkeit (Power Handling)
Die maximale Belastbarkeit gibt an, welche Sendeleistung das Kabel ohne Beschädigung oder übermäßige Erwärmung übertragen kann. Diese hängt vom Durchmesser des Innenleiters, der Isolation und der Art der Isolierung ab. Für leistungsstarke Transceiver ist ein Kabel mit hoher Belastbarkeit unerlässlich.

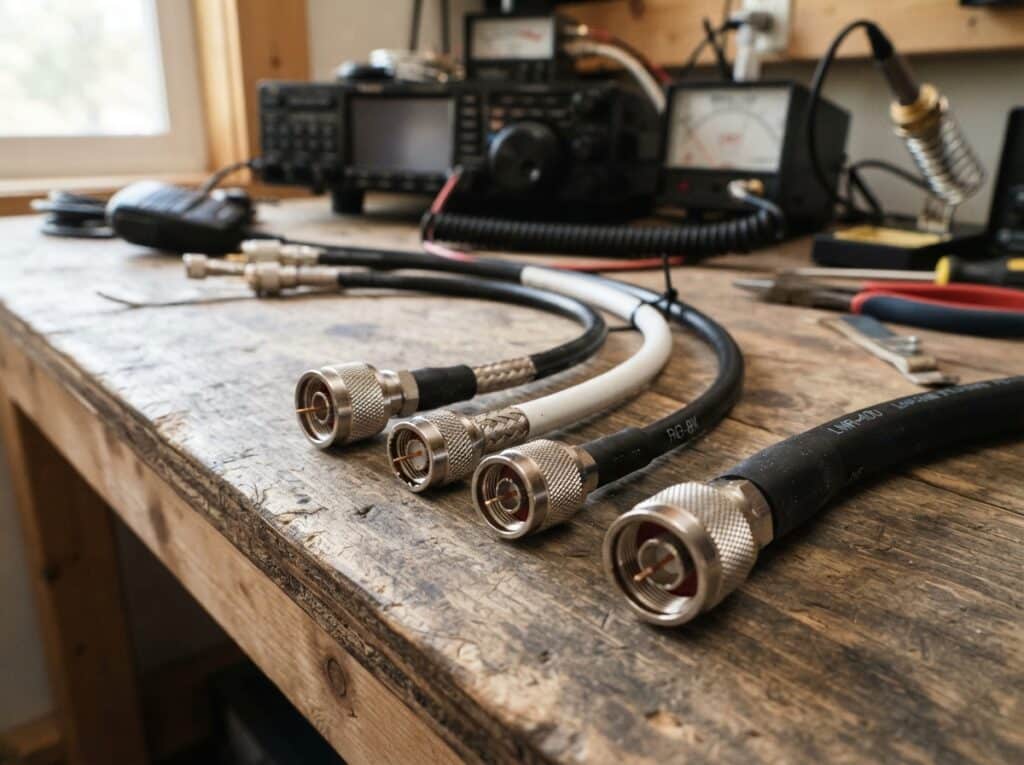

Arten von Koaxialkabeln und ihre Einsatzgebiete
Verschiedene Koaxialkabeltypen eignen sich für unterschiedliche Anwendungen im Amateurfunk. Die Wahl hängt stark von den Betriebsfrequenzen, der benötigten Dämpfung und der Umgebung ab.
RG-58 und ähnliche dünne Kabel
RG-58 ist ein weit verbreitetes, dünnes Koaxialkabel mit 50 Ohm Wellenwiderstand. Es eignet sich gut für kurze Verbindungen, z. B. zwischen Funkgerät und Antennentuner oder für den Einsatz in mobilen Stationen, wo Platz und Flexibilität eine Rolle spielen. Aufgrund seiner höheren Dämpfung ist es für längere Strecken oder höhere Frequenzen weniger ideal.
- Vorteile: Günstig, flexibel, leicht zu verlegen.
- Nachteile: Hohe Dämpfung bei höheren Frequenzen und längeren Strecken, geringere Belastbarkeit.
- Anwendungsbereiche: Kurze Verbindungen, mobile Stationen, interne Verkabelung.
RG-213 und mittelschwere Kabel
RG-213 ist ein robusteres Koaxialkabel mit einem dickeren Innenleiter als RG-58. Es bietet eine geringere Dämpfung und eine höhere Belastbarkeit und ist daher eine gute Wahl für allgemeinere Anwendungen im Amateurfunk, einschließlich Verbindungen zu Außenantennen, die nicht extrem weit entfernt sind.
- Vorteile: Geringere Dämpfung als RG-58, höhere Belastbarkeit.
- Nachteile: Weniger flexibel als dünnere Kabel, teurer.
- Anwendungsbereiche: Standard-Antennenverkabelung, Funkgeräteeingang/Ausgang bei moderaten Leistungen.
LMR-400 und low-loss Kabel
Kabel wie LMR-400 (oder vergleichbare Typen wie CNT-400, Aircom Plus) sind als Low-Loss-Kabel konzipiert. Sie zeichnen sich durch eine sehr geringe Dämpfung aus, was sie ideal für lange Kabelstrecken oder den Betrieb auf höheren Frequenzbändern macht, wo Verluste schnell kritisch werden. Diese Kabel sind oft mit einem geschäumten Dielektrikum und einem dichteren Geflecht ausgestattet.
- Vorteile: Sehr geringe Dämpfung, hohe Belastbarkeit, gut für lange Strecken und hohe Frequenzen.
- Nachteile: Teuer, relativ steif und sperrig, erfordert spezielle Steckverbinder.
- Anwendungsbereiche: Lange Antennenleitungen, Kurzwellen- und UKW/DMR-Stationen mit hohen Leistungsanforderungen.
Doppeladerleitungen (Twin-Lead)
Doppeladerleitungen sind keine Koaxialkabel, werden aber manchmal im Amateurfunk, besonders für bestimmte Antennentypen (z.B. Langdrahtantennen mit Anpassungstransformator), eingesetzt. Sie sind offener aufgebaut und anfälliger für äußere Störungen, bieten aber auf ihren spezifischen Einsatzfrequenzen sehr geringe Verluste.
- Vorteile: Sehr geringe Dämpfung auf den vorgesehenen Frequenzen.
- Nachteile: Anfällig für Störungen, erfordert spezielle Anpassung, nicht für alle Anwendungen geeignet.
- Anwendungsbereiche: Spezifische Antennenkonfigurationen, oft in Kombination mit Anpassungsnetzwerken.
Mil-Spec Kabel
Militärische Spezifikationskabel (Mil-Spec) sind für ihre Robustheit und Zuverlässigkeit unter extremen Bedingungen bekannt. Sie bieten oft eine hervorragende Leistung, sind aber in der Regel teurer und nicht immer leicht verfügbar.
- Vorteile: Hohe Robustheit, Langlebigkeit, gute elektrische Eigenschaften.
- Nachteile: Hoher Preis, manchmal schwer erhältlich, spezifische Anschlussgrößen.
- Anwendungsbereiche: Stationen, die unter widrigen Umgebungsbedingungen betrieben werden, zuverlässige Langzeitlösungen.
Einflussfaktoren auf die Kabelwahl
Die Wahl des richtigen Koaxialkabels ist keine Einheitslösung, sondern erfordert eine sorgfältige Abwägung verschiedener Parameter deiner Funkstation.
Frequenzbereich
Die Dämpfung von Koaxialkabeln steigt signifikant mit der Frequenz. Für niedrige Frequenzen (Kurzwelle) sind die Anforderungen oft weniger streng als für höhere Frequenzen (UKW, Mikrowelle). Ein Kabel, das für 144 MHz gut geeignet ist, kann auf 1296 MHz bereits zu starke Verluste aufweisen.
Leistung der Sendeanlage
Bei höheren Sendeleistungen ist die Belastbarkeit des Kabels entscheidend, um eine Überhitzung und Beschädigung zu vermeiden. Dickere Kabel mit besserer Isolation können höhere Leistungen verarbeiten. Achte auf die Angaben des Herstellers zur maximalen Dauer- und Spitzenleistung.
Kabellänge
Lange Kabelstrecken führen zwangsläufig zu höheren Gesamtverlusten. Für jede Verlängerung der Leitung steigt die Dämpfung. Wo immer möglich, solltest du das Kabel so kurz wie möglich halten. Bei unvermeidbar langen Strecken sind Low-Loss-Kabel die beste Wahl.
Umgebungsbedingungen und Verlegung
Wird das Kabel im Freien verlegt, muss es witterungsbeständig sein (UV-Schutz, Feuchtigkeitsresistenz). In engen Installationen oder wo das Kabel häufig bewegt wird, ist Flexibilität ein wichtiger Faktor. Steife Kabel können schwieriger zu verlegen sein und bei häufigem Biegen brechen.
Steckverbinder
Die Wahl der richtigen Steckverbinder ist ebenso wichtig wie die des Kabels selbst. Achte darauf, dass die Steckverbinder für den Kabeltyp (Durchmesser, Impedanz) und die Frequenzen, die du nutzen möchtest, geeignet sind. Schlechte Verbindungen sind eine häufige Ursache für Signalverluste und Reflexionen.
| Kabeltyp | Typische Anwendungen | Vorteile | Nachteile | Frequenzbereich |
|---|---|---|---|---|
| RG-58 | Kurze Verbindungen, interne Verkabelung, mobile Stationen | Flexibel, günstig | Hohe Dämpfung, geringe Belastbarkeit | Bis ca. 144 MHz |
| RG-213 | Standard-Antennenverkabelung, allgemeine Amateurfunknutzung | Gute Balance zwischen Dämpfung und Kosten, solide Belastbarkeit | Weniger flexibel als RG-58 | Bis ca. 432 MHz |
| LMR-400 (Low-Loss) | Lange Antennenleitungen, UKW/Mikrowellen-Betrieb, hohe Leistungen | Sehr geringe Dämpfung, hohe Belastbarkeit | Teuer, steif, benötigt spezielle Stecker | Bis in den GHz-Bereich |
| Doppeladerleitung | Spezifische Antennenkonfigurationen (z.B. Langdraht mit Anpassung) | Extrem geringe Dämpfung für passende Systeme | Störanfällig, nur für bestimmte Anwendungen | Frequenzabhängig, oft für KW |
Praktische Tipps zur Kabelwahl und Installation
Die richtige Auswahl und Installation des Koaxialkabels kann die Leistung deiner Station erheblich verbessern. Hier sind einige praktische Ratschläge, die dir dabei helfen.
Berechne deine Verluste
Nutze Online-Rechner oder Tabellen, um die zu erwartende Dämpfung für deine geplante Kabellänge und die verwendeten Frequenzen zu ermitteln. So kannst du frühzeitig entscheiden, ob ein Low-Loss-Kabel notwendig ist.
Investiere in Qualität
Billige Kabel mögen verlockend sein, aber die Dämpfungswerte sind oft nicht angegeben oder entsprechen nicht den Tatsachen. Investiere lieber in ein hochwertiges Kabel eines renommierten Herstellers, um langfristig Freude an deiner Station zu haben.
Führe die Kabel mit Bedacht
Vermeide scharfe Knicke, Quetschungen oder unnötige Durchführungen. Wenn das Kabel durch Wände geführt wird, verwende geeignete Dichtungen, um Feuchtigkeitseintritt zu verhindern. Halte das Kabel möglichst gerade und schirm es vor mechanischer Beschädigung.
Achte auf die Steckverbinder
Die Montage von Koaxialsteckverbindern erfordert Sorgfalt. Schlecht montierte Stecker können zu erheblichen Reflexionen und Signalverlusten führen. Verwende das richtige Werkzeug und befolge die Anleitung des Herstellers genau.
Vermeide Durchkontaktierungen, wo möglich
Jede Verbindung, jeder Stecker und jede Biegung führt zu geringen Verlusten. Versuche, die Anzahl der Verbindungen zu minimieren, indem du das Kabel möglichst aus einem Stück verlegst.
Das sind die neuesten Koaxialkabel Amateurfunk Produkte mit der besten Bewertung
![[TEST SEHR GUT *] Anadol 100m Brandschutz Koaxialkabel 135dB, 5fach geschirmt, 7mm, Koaxial Satkabel, Antennenkabel ...](https://m.media-amazon.com/images/I/51jLSPk-T7L._SL160_.jpg "[TEST SEHR GUT *] Anadol 100m Brandschutz Koaxialkabel 135dB, 5fach geschirmt, 7mm, Koaxial Satkabel, Antennenkabel ...")
FAQ – Häufig gestellte Fragen zu Koaxialkabel im Amateurfunk: Welches Kabel eignet sich wofür?
Kann ich ein Koaxialkabel mit 75 Ohm im Amateurfunk verwenden?
Grundsätzlich ist die Verwendung von 75-Ohm-Kabeln im Amateurfunk technisch möglich, aber nicht empfehlenswert für die meisten Anwendungen. Amateurfunkgeräte und Antennen sind standardmäßig für 50 Ohm ausgelegt. Die Verwendung von 75-Ohm-Kabeln würde zu einer Fehlanpassung führen, was Reflexionen und damit Leistungsverluste zur Folge hätte. Es gibt spezielle Anwendungen, bei denen 75 Ohm Vorteile haben, aber dies sind Ausnahmen und erfordern entsprechende Anpassschaltungen.
Wie beeinflusst UV-Strahlung Koaxialkabel im Freien?
UV-Strahlung kann den Außenmantel von Koaxialkabeln im Laufe der Zeit spröde machen und Risse verursachen. Dies kann dazu führen, dass Feuchtigkeit in das Kabel eindringt, was die elektrische Leistung verschlechtert und das Kabel beschädigen kann. Wähle für den Außeneinsatz Kabel mit UV-beständigem Mantel oder schütze das Kabel zusätzlich.
Ist dickeres Koaxialkabel immer besser?
Nicht unbedingt. Dickeres Koaxialkabel hat in der Regel eine geringere Dämpfung und eine höhere Belastbarkeit, ist aber auch steifer, teurer und schwieriger zu verlegen. Für kurze Verbindungen oder wenn Flexibilität wichtig ist, kann ein dünneres Kabel ausreichen. Für lange Strecken oder hohe Leistungen ist ein dickeres Kabel jedoch die bessere Wahl.
Welche Rolle spielt das Dielektrikum des Koaxialkabels?
Das Dielektrikum ist das Isoliermaterial zwischen dem Innenleiter und dem Abschirmgeflecht. Seine Eigenschaften, wie die Dielektrizitätskonstante, beeinflussen die Signalgeschwindigkeit und den Wellenwiderstand des Kabels. Ein geschäumtes Dielektrikum (z.B. bei Low-Loss-Kabeln) enthält Luftbläschen, was die Dielektrizitätskonstante reduziert, die Signalgeschwindigkeit erhöht und die Dämpfung verringert.
Wie montiere ich einen PL-259-Stecker auf ein RG-213-Kabel?
Die Montage eines PL-259-Steckers auf RG-213-Kabel erfordert präzises Arbeiten. Du musst den Außenmantel und die Isolation in einem bestimmten Abstand abisolieren, das Abschirmgeflecht zurückschlagen und den Innenleiter ablängen. Anschließend wird der Stecker über den Innenleiter geschoben und das Gehäuse verlötet oder gecrimpt, je nach Steckertyp. Es ist ratsam, sich hierfür eine Anleitung oder ein Video anzusehen, da die korrekte Montage entscheidend für die Leistung ist.
Kann ich Koaxialkabel von verschiedenen Herstellern mischen?
Wenn die Kabel die gleichen elektrischen Spezifikationen haben (insbesondere Wellenwiderstand von 50 Ohm), ist das Mischen von Kabeln verschiedener Hersteller meist unproblematisch. Allerdings können sich die Dämpfungswerte und mechanischen Eigenschaften unterscheiden. Achte darauf, dass alle verwendeten Verbindungsstücke zum jeweiligen Kabeltyp passen.
Welche Verluste sind bei einer 20 Meter langen LMR-400 Leitung auf 144 MHz zu erwarten?
Bei einer 20 Meter langen LMR-400 Leitung auf 144 MHz sind die Verluste sehr gering. Typische Dämpfungswerte für LMR-400 liegen bei etwa 0,1 dB pro Meter bei 144 MHz. Bei 20 Metern ergibt sich also eine Gesamtdämpfung von ca. 2 dB. Dies ist ein akzeptabler Wert für die meisten Amateurfunkstationen.
