Eine Antennenresonanz ist entscheidend für die effiziente Übertragung von Funksignalen, aber was bedeutet es genau, wenn deine Antenne resonant ist? Eine resonante Antenne optimiert die Leistungsaufnahme und Abstrahlung, was direkt die Reichweite und Klarheit deiner Kommunikation beeinflusst.
Das sind die beliebtesten Antennenanalysator Produkte
Das Prinzip der Antennenresonanz verstehen
Wenn eine Antenne in Resonanz ist, verhält sie sich wie ein perfekt abgestimmter Schwingkreis. Das bedeutet, dass sie die maximale Energie von der Sendeelektronik aufnimmt und diese mit minimalen Verlusten als elektromagnetische Welle abstrahlt, oder umgekehrt, eingehende Wellen maximal empfängt und in elektrische Signale umwandelt. Diese Abstimmung erfolgt typischerweise auf eine bestimmte Frequenz oder einen Frequenzbereich. Eine nicht-resonante Antenne hingegen reflektiert einen Teil der Energie zurück zur Sendeeinheit, was zu Leistungsverlusten, geringerer Effizienz und potenziellen Schäden an der Sendeelektronik führen kann.
Wichtige Kennzahlen für die Antennenresonanz
Um die Resonanz einer Antenne zu beurteilen und zu optimieren, spielen mehrere Parameter eine Rolle:
- Stehwellenverhältnis (SWR – Standing Wave Ratio): Das SWR ist das gebräuchlichste Maß für die Anpassung einer Antenne an ein Übertragungsmedium (z.B. Koaxialkabel und Sendegerät). Ein SWR von 1:1 ist ideal und bedeutet eine perfekte Anpassung. Werte über 1,5:1 deuten auf steigende Verluste hin.
- Impedanz (Z): Die Impedanz einer Antenne ist ihr Widerstand gegenüber dem durchfließenden Strom bei einer bestimmten Frequenz. Für eine optimale Energieübertragung sollte die Impedanz der Antenne an die Impedanz des Speisekabel (oft 50 Ohm oder 75 Ohm) und des Sendegeräts angepasst sein.
- Resonanzfrequenz: Dies ist die Frequenz, bei der die Antenne ihre niedrigste Impedanz aufweist und am effizientesten arbeitet. Eine Antenne ist idealerweise auf die gewünschte Betriebsfrequenz abgestimmt.
- Bandbreite: Die Bandbreite gibt den Frequenzbereich an, innerhalb dessen die Antenne akzeptable Leistungswerte (z.B. ein SWR unter 2:1) liefert. Eine größere Bandbreite ist oft wünschenswert, um mehrere Frequenzen nutzen zu können.
Wie eine resonante Antenne funktioniert
Eine Antenne ist im Grunde eine Struktur, die so konstruiert ist, dass sie mit den elektrischen Feldern einer hochfrequenten Wechselspannung interagiert. Wenn die Antenne eine physikalische Länge hat, die in einem bestimmten Verhältnis zur Wellenlänge des zu übertragenden Signals steht – typischerweise ein Vielfaches einer halben Wellenlänge (λ/2) oder einer Viertelwellenlänge (λ/4) für unipolare Antennen – entstehen stehende Wellen entlang der Antenne. An den Punkten, wo sich die Wellen treffen, bauen sie sich gegenseitig auf oder ab. Bei Resonanz sind diese stehenden Wellen so ausgebildet, dass die Strom- und Spannungsbäuche und -knoten die gewünschte Abstrahlung oder Aufnahme von Energie maximieren. Bei einer λ/2-Dipolantenne beispielsweise ist der Mittelpunkt ein Strombauch und die Enden Spannungsknoten, was zu einer effizienten Abstrahlung führt.
Arten von Antennen und ihre Resonanz
Die Art und Weise, wie Resonanz erreicht und genutzt wird, variiert je nach Antennentyp:

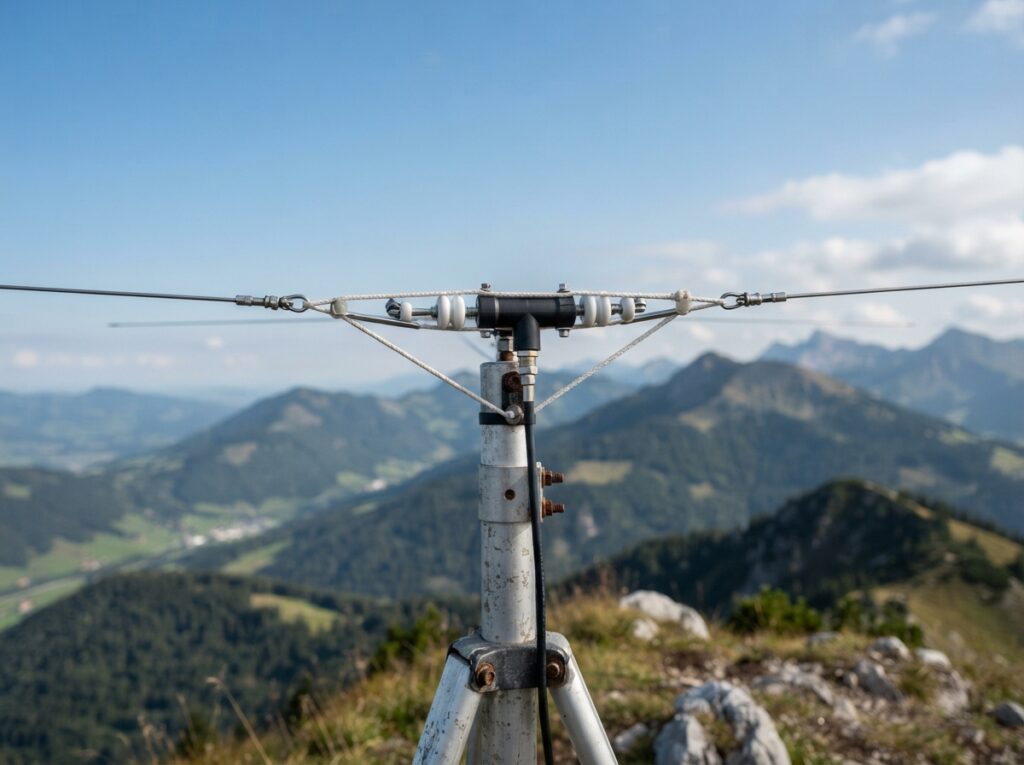

- Dipolantennen: Die klassische λ/2-Dipolantenne ist inhärent resonant, wenn ihre Gesamtlänge der halben Wellenlänge des Signals entspricht. Sie sind oft einfach zu verstehen und zu bauen.
- Monopolantennen: Diese Antennen, oft auch als Ground-Plane-Antennen bekannt, benötigen eine Gegenelektrode (Ground Plane), um zu funktionieren. Eine λ/4-Monopolantenne ist resonant, wenn ihre Länge einem Viertel der Wellenlänge entspricht und sie eine gute Anbindung an die Ground Plane hat.
- Loop-Antennen: Diese kreisförmigen oder rechteckigen Antennen erreichen Resonanz, wenn ihr Umfang (nicht die Länge eines einzelnen Drahtsegments) mit der Wellenlänge korreliert. Sie können sehr schmalbandig sein, aber auch gerichtete Eigenschaften aufweisen.
- Yagi-Uda-Antennen: Dies sind Richtantennen, die aus mehreren Elementen (Direktor, Reflektor, Elemente) bestehen. Die Resonanz der einzelnen Elemente und deren gegenseitige Beeinflussung bestimmen die Gesamteffizienz und Bandbreite der Antenne.
- Breitbandantennen: Einige Antennen, wie z.B. log-periodische Antennen, sind speziell dafür ausgelegt, über einen breiten Frequenzbereich hinweg eine gute Leistung zu erzielen, indem sie mehrere resonante Elemente unterschiedlicher Länge integrieren.
Messung und Anpassung der Antennenresonanz
Die Überprüfung und Anpassung der Antennenresonanz ist ein wichtiger Schritt bei der Installation und Optimierung von Funksystemen. Dies geschieht üblicherweise mit spezialisierten Messgeräten:
- Antennenanalysatoren: Diese Geräte sind in der Lage, die Impedanz der Antenne über einen Frequenzbereich zu messen und das SWR anzuzeigen. Sie sind unerlässlich, um die Resonanzfrequenz zu ermitteln und die Antenne entsprechend abzustimmen.
- SWR-Meter: Einfachere Geräte, die das SWR direkt am Sendegerät anzeigen. Sie ermöglichen eine schnelle Überprüfung der Anpassung, liefern aber keine detaillierten Impedanzdaten.
- Netzwerkanalysatoren: Fortgeschrittene Geräte, die detaillierte Einblicke in die S-Parameter (Streuparameter) einer Antenne geben und für professionelle Entwicklungen und Feinabstimmungen eingesetzt werden.
Die Anpassung erfolgt oft durch physikalische Veränderungen an der Antenne selbst – beispielsweise durch Verlängern oder Verkürzen von Drähten, Hinzufügen oder Entfernen von Kapazitätsspitzen (End-Loading) zur Verkürzung der Antenne oder durch den Einsatz von Antennenkopplern (Tunern). Antennenkopplungsschaltungen dienen dazu, die Impedanz der Antenne an die des Speisekabels anzupassen, auch wenn die Antenne selbst nicht perfekt resonant ist. Sie verbessern das SWR, können aber die tatsächliche Effizienz der Antenne nicht grundlegend verbessern.
Auswirkungen einer nicht-resonanten Antenne
Wenn eine Antenne nicht resonant ist, treten mehrere negative Effekte auf:
- Leistungsverluste: Ein Teil der Sendeleistung wird als reflektierte Welle zurück zum Sender geleitet. Dies reduziert die effektive Sendeleistung und somit die Reichweite.
- Erhöhte Wärmeentwicklung: Die reflektierte Leistung kann sich in den Komponenten des Sendegeräts und des Speisekabels in Wärme umwandeln, was zu Überhitzung und potenziellen Schäden führen kann.
- Schlechtere Empfangsqualität: Analog zu den Sendeelignissen wird bei schlechter Anpassung auch ein Teil der eingehenden Signale reflektiert, was die Empfindlichkeit des Empfängers verringert.
- Signalverzerrungen: Bei bestimmten Modulationsarten können stehende Wellen auf dem Speisekabel zu Verzerrungen des Signals führen.
Tabellarische Übersicht der Schlüsselaspekte der Antennenresonanz
| Kategorie | Beschreibung | Bedeutung für die Leistung |
|---|---|---|
| Stehwellenverhältnis (SWR) | Maß für die Anpassung der Antenne an das Speisekabel und den Sender. Idealwert 1:1. | Niedriges SWR bedeutet geringe Reflexion und damit hohe Effizienz bei Senden und Empfangen. |
| Impedanz | Elektrischer Widerstand, den die Antenne bei einer bestimmten Frequenz bietet. | Harmonische Anpassung der Impedanz an das System (Antenne, Kabel, Sender) maximiert die Energieübertragung. |
| Resonanzfrequenz | Die Frequenz, bei der die Antenne ihre optimale elektrische Leistung erbringt. | Abstimmung auf die gewünschte Betriebsfrequenz maximiert die Effizienz. |
| Bandbreite | Der Frequenzbereich, in dem die Antenne akzeptable Leistungen (z.B. SWR) bietet. | Breitere Bandbreite ermöglicht Nutzung über einen größeren Frequenzbereich ohne Anpassung. |
| Stehende Wellen | Muster von Wellen, die sich auf der Antenne ausbilden, wenn sie mit der Wellenlänge interagiert. | Bei Resonanz sind die stehenden Wellen optimal für Abstrahlung/Aufnahme ausgebildet. |
Die Bedeutung der richtigen Abstimmung für Funkamateure und professionelle Anwendungen
Für Funkamateure ist das Verständnis und die Optimierung der Antennenresonanz von grundlegender Bedeutung. Eine gut abgestimmte Antenne ermöglicht eine größere Reichweite mit geringerer Sendeleistung, was besonders bei begrenzten Ressourcen oder dem Wunsch, mit minimaler Auswirkung auf die Umwelt zu funken, wichtig ist. In professionellen Bereichen wie der Telekommunikation, Radartechnik oder Satellitenkommunikation sind präzise abgestimmte Antennen unerlässlich für die Zuverlässigkeit, Effizienz und Leistungsfähigkeit des gesamten Systems. Jedes Prozent an Energieverlust durch Fehlanpassung kann bei großen Anlagen und hohen Leistungen erhebliche wirtschaftliche oder technische Nachteile bedeuten.
Das sind die neuesten Antennenanalysator Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Antennenresonanz: Was bedeutet eine resonante Antenne?
Was ist die einfachste Methode, um festzustellen, ob meine Antenne resonant ist?
Die einfachste und gebräuchlichste Methode ist die Verwendung eines Stehwellenverhältnismessers (SWR-Meters) oder eines Antennenanalysators während des Betriebs oder mit einem verbundenen Testsender. Ein niedriger SWR-Wert (idealerweise nahe 1:1) auf der gewünschten Betriebsfrequenz zeigt eine gute Resonanz und Anpassung an.
Kann eine Antenne für mehr als eine Frequenz resonant sein?
Ja, eine Antenne kann für mehrere Frequenzen resonant sein, besonders wenn ihre Länge harmonische Beziehungen zu diesen Frequenzen aufweist (z.B. eine λ/2-Dipol kann auch auf 3λ/2, 5λ/2 usw. funktionieren, wenn auch mit unterschiedlichen Strahlungseigenschaften und Impedanzen). Breitbandantennen sind speziell dafür konstruiert, über einen weiten Frequenzbereich gute Resonanzwerte zu erzielen.
Was passiert, wenn meine Antenne stark nicht-resonant ist?
Wenn Ihre Antenne stark nicht-resonant ist, wird ein erheblicher Teil der Sendeenergie zurück zum Sender reflektiert. Dies führt zu Leistungsverlusten, geringerer Reichweite, erhöhter Wärmeentwicklung im Sendegerät und potenziellen Beschädigungen der Sendeelektronik. Auch die Empfangsleistung leidet.
Muss ich meine Antenne physisch verändern, um sie resonant zu machen?
Oft ja. Die gängigste Methode zur Anpassung der Resonanz ist die Veränderung der physikalischen Länge der Antenne. Dies kann durch Kürzen, Verlängern oder das Hinzufügen von Ladeeinheiten geschehen. Alternativ kann ein Antennenkopplungsgerät (Tuner) verwendet werden, um die Impedanz anzupassen, was jedoch die Antenne selbst nicht resonant macht, sondern nur die Verbindung optimiert.
Wie beeinflusst das Speisekabel die Antennenresonanz?
Das Speisekabel (z.B. Koaxialkabel) beeinflusst indirekt die Messung der Antennenresonanz durch sein eigenes Wellenwiderstand und seine Länge. Ein falsch angepasstes oder zu langes Speisekabel kann zu Fehlanzeigen beim SWR führen, auch wenn die Antenne selbst gut abgestimmt ist. Für präzise Messungen sollte das Speisekabel idealerweise ebenfalls gut an die Antenne und das Messgerät angepasst sein.
Was ist der Unterschied zwischen einer resonanten Antenne und einer Antenne mit guter Anpassung?
Eine resonante Antenne ist eine Antenne, die bei ihrer konstruierten oder eingestellten Länge auf eine bestimmte Frequenz „schwingt“ und dort ihre geringste Impedanz und höchste Effizienz aufweist. Eine gute Anpassung bedeutet, dass die Impedanz der Antenne exakt mit dem Wellenwiderstand des Speisekabels und des Senders übereinstimmt, unabhängig davon, ob die Antenne selbst perfekt resonant ist. Ideal ist eine Antenne, die sowohl resonant ist als auch eine gute Anpassung aufweist.
