Welche Antenne eignet sich für Amateurfunk-Satelliten?

Die Auswahl der richtigen Antenne ist entscheidend, um erfolgreiche Verbindungen über Amateurfunk-Satelliten herzustellen. Deine Antennenwahl beeinflusst maßgeblich die Signalstärke, die Reichweite und damit das gesamte Satellitenfunk-Erlebnis.

Das sind die beliebtesten Satellitenantenne Produkte

Grundlagen des Satellitenfunks und Antennenanforderungen

Satellitenfunk im Amateurfunkdienst unterscheidet sich grundlegend vom terrestrischen Funkbetrieb. Satelliten sind oft in sehr hohen Umlaufbahnen (LEO – Low Earth Orbit) unterwegs und bewegen sich mit hoher Geschwindigkeit über den Himmel. Dies bedeutet, dass deine Antenne nicht nur ein starkes Signal senden und empfangen muss, sondern auch in der Lage sein muss, dem Satelliten über einen bestimmten Zeitraum zu folgen. Die Frequenzen, die für den Amateurfunksatellitenbetrieb genutzt werden, liegen typischerweise im VHF- (144-148 MHz) und UHF-Band (430-440 MHz) für Uplink und Downlink.

Die wichtigsten Anforderungen an eine Satellitenantenne sind:

• Hoher Gewinn (Gain): Um schwache Signale von oder zu einem Satelliten zu verarbeiten, benötigst du eine Antenne mit möglichst hohem Gewinn. Dies konzentriert die Sende- und Empfangsleistung in eine bestimmte Richtung.
• Gute Richtwirkung: Eine gerichtete Antenne minimiert Störsignale aus unerwünschten Richtungen und maximiert die Energieübertragung zum Satelliten.
• Kreuzpolarisation (Optional, aber vorteilhaft): Viele Satelliten nutzen eine Kreuzpolarisation (z.B. RHCP – Right-Hand Circular Polarization für den Downlink, LHCP – Left-Hand Circular Polarization für den Uplink), um Mehrwegeausbreitung und Fading zu reduzieren. Eine Antenne, die diese Polarisationen unterstützt oder umgeschaltet werden kann, ist vorteilhaft.
• Einfache Nachführung: Da sich Satelliten bewegen, muss die Antenne idealerweise dem Satelliten folgen können. Dies kann manuell oder automatisiert geschehen.
• Robuste Bauweise: Die Antenne muss den Wetterbedingungen standhalten, insbesondere wenn sie im Freien installiert wird.

Gängige Antennentypen für den Amateurfunk-Satellitenbetrieb

Für den Amateurfunk-Satellitenbetrieb haben sich verschiedene Antennentypen etabliert, die jeweils spezifische Vor- und Nachteile mit sich bringen. Die Wahl hängt stark von deinem Budget, deinen technischen Fähigkeiten und deinen Zielen ab.

Yagi-Uda-Antennen

Yagi-Uda-Antennen sind die wohl bekannteste und am weitesten verbreitete Antennenart im Amateurfunk. Für den Satellitenbetrieb werden oft mehrere Yagi-Elemente verwendet, um einen hohen Gewinn zu erzielen. Typischerweise werden für den Satellitenbetrieb Yagi-Antennen im VHF- und UHF-Bereich eingesetzt.

• Vorteile:
• Hoher Gewinn in der Hauptstrahlrichtung.
• Relativ einfach zu konstruieren und zu beschaffen.
• Gute Richtwirkung, wodurch Störsignale unterdrückt werden.
• Nachteile:
• Erfordern eine Ausrichtung auf den Satelliten. Für mobile Satelliten ist eine Nachführung notwendig, was eine aufwendige mechanische Konstruktion erfordert (Azimut- und Elevationstraversierung).
• Das Bandbreite ist oft begrenzt, was bedeutet, dass die Antenne bei Frequenzwechseln möglicherweise neu ausgerichtet werden muss.
• Die Ausrichtung auf sich bewegende Satelliten kann anspruchsvoll sein.

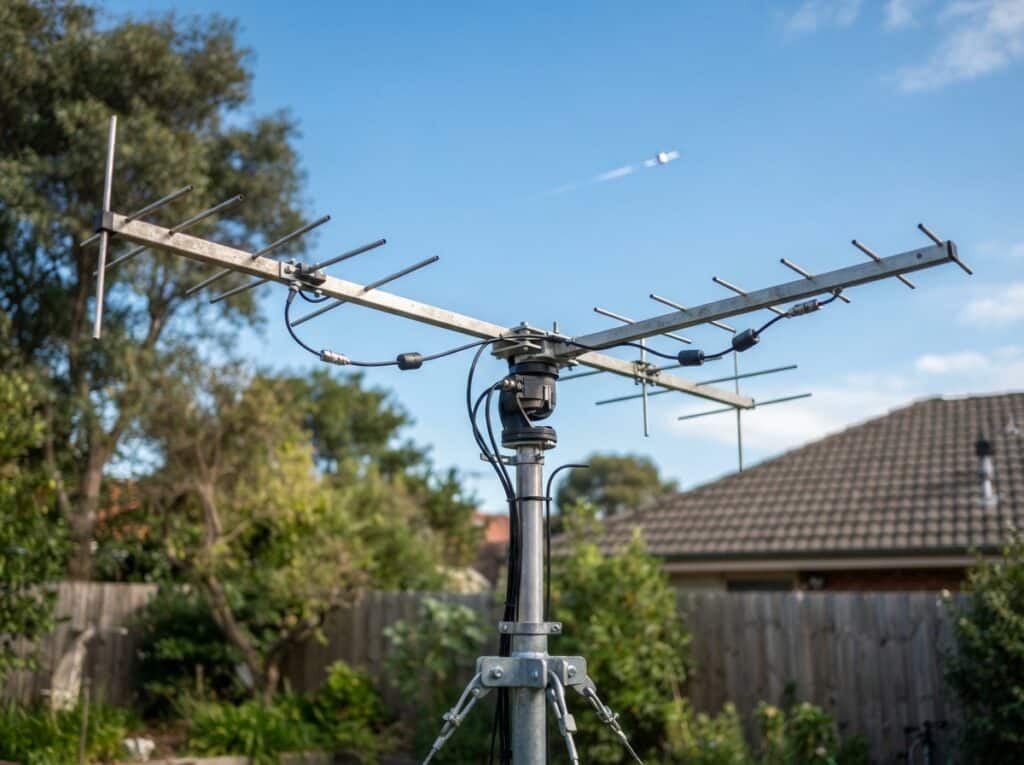

Kreuzdipolantennen (Cross-Yagi)

Eine beliebte und effektive Lösung für den Satellitenbetrieb sind sogenannte Kreuzdipolantennen, oft auch als „Cross-Yagi“ bezeichnet. Hierbei werden zwei Yagi-Antennen rechtwinklig zueinander angeordnet und kombiniert. Dies ermöglicht die Erzeugung einer zirkulären Polarisation, die für den Satellitenkontakt oft vorteilhafter ist.

• Vorteile:
• Ermöglicht die Erzeugung von zirkulärer Polarisation (RHCP oder LHCP), was die Signalstabilität bei Satellitenverbindungen erheblich verbessert und Fading reduziert.
• Guter Gewinn.
• Kombiniert die Vorteile mehrerer Yagi-Antennen.
• Nachteile:
• Größer und aufwendiger in der Konstruktion als einzelne Yagis.
• Erfordern ebenfalls eine Nachführung.
• Die Anpassung beider Elemente kann anspruchsvoller sein.

Quad-Antennen

Quad-Antennen, insbesondere in ihrer „Full-Wave-Loop“-Konfiguration, sind eine weitere Option. Sie bieten ebenfalls einen guten Gewinn und können eine gute Bandbreite aufweisen. Speziell für Satelliten werden oft mehrere Quads zu einem Array kombiniert.

• Vorteile:
• Relativ breitbandig.
• Können eine gute Leistung erzielen.
• Weniger anfällig für Rauschsignale als einfache Dipole.
• Nachteile:
• Können sperriger sein als Yagis gleicher Leistung.
• Erfordern ebenfalls eine Ausrichtung und Nachführung.

Helix-Antennen (Helical Antennas)

Helix-Antennen werden oft für sehr hohe Frequenzen oder spezifische Anwendungen wie die Kommunikation mit tiefen Weltraummissionen eingesetzt, sind aber auch im Amateurfunk für Satelliten beliebt, insbesondere für zirkuläre Polarisation.

• Vorteile:
• Erzeugen von Natur aus zirkuläre Polarisation.
• Relativ schmalbandig, aber dafür oft sehr gerichtete und reine Signale.
• Können mit einem guten Gewinn realisiert werden.
• Nachteile:
• Können physikalisch recht groß sein, besonders bei niedrigeren Frequenzen.
• Die Konstruktion erfordert Präzision.
• Erfordern Nachführung.

Patch-Antennen und Ring-Arrays

Patch-Antennen sind flache, rechteckige Antennen, die oft im UHF- und Mikrowellenbereich eingesetzt werden. Für den Satellitenbetrieb werden sie oft in Arrays angeordnet. Ring-Arrays sind eine spezielle Form, die eine zirkuläre Polarisation ermöglicht.

• Vorteile:
• Kompakte Bauform, oft montagefreundlich.
• Gut geeignet für zirkuläre Polarisation.
• Geringes Gewicht.
• Nachteile:
• Der Gewinn einzelner Patch-Elemente ist oft gering, daher sind Arrays notwendig.
• Die Bandbreite kann begrenzt sein.
• Die Konstruktion von größeren Arrays erfordert Sorgfalt.

Antennen für den Bodenbetrieb und Nachführungssysteme

Unabhängig vom Antennentyp ist die Möglichkeit, den Satelliten zu verfolgen, essenziell. Dies wird durch Nachführungssysteme (Tracker) realisiert.

Manuelle Nachführung

Bei der manuellen Nachführung richtest du deine Antenne während des Überfluges des Satelliten manuell aus. Dies erfordert genaue Kenntnisse der Satellitenbahn und Übung. Einfache Azimut- und Elevations-Drehgelenke können hierbei helfen.

Automatische Nachführung (Tracker)

Automatische Tracker sind deutlich komfortabler und präziser. Sie beziehen Daten über die Satellitenposition (oft per GPS oder über eine eingegebene Keplerian-Datenbank) und steuern Motoren, um die Antenne kontinuierlich auf den Satelliten auszurichten. Moderne Tracker können oft mehrere Satelliten verfolgen und sind mit vielen Antennensystemen kompatibel.

• Vorteile:
• Maximale Signalstärke während des gesamten Überflugs.
• Erleichtert die Kontaktaufnahme, da du dich auf das Funkgerät konzentrieren kannst.
• Ermöglicht den Kontakt mit mehreren Satelliten.
• Nachteile:
• Kostenintensiver als manuelle Systeme.
• Erfordern Stromversorgung und eine gewisse Installation.

Auswahlkriterien für deine Satellitenantenne

Die Entscheidung für eine bestimmte Antenne hängt von mehreren Faktoren ab:

Kriterium	Beschreibung	Empfehlung für Einsteiger	Empfehlung für Fortgeschrittene
Budget	Wie viel bist du bereit auszugeben?	Einfache Yagi-Sets oder Selbstbau-Optionen. Günstige, gebrauchte Systeme.	Komplexe Kreuz-Yagi-Arrays, hochwertige Tracker, professionelle Lösungen.
Technische Fähigkeiten	Wie erfahren bist du im Bau und in der Anpassung von Antennen?	Vorgefertigte Kits, einfache Montage.	Komplexe Selbstbauprojekte, Abstimmung von Arrays, Programmierung von Trackern.
Verfügbarer Platz	Wie viel Platz steht dir für die Montage der Antenne zur Verfügung?	Kompakte Yagis, die sich gut auf einem Mast montieren lassen.	Größere Arrays, die unter Umständen mehr Raum beanspruchen.
Erwartete Leistung	Welche Art von Kontakten möchtest du herstellen (z.B. nur lokale LEO-Satelliten oder auch GEO-Satelliten)?	Allround-Fähigkeit für gängige LEO-Satelliten.	Optimierte Leistung für spezifische Satelliten oder Frequenzen.
Komfort/Automatisierung	Wie wichtig ist dir die Benutzerfreundlichkeit und automatische Ausrichtung?	Manuelle Ausrichtung oder einfache Tracker.	Hochintegrierte automatische Nachführungssysteme.

Praktische Tipps zur Antenneninstallation und -nutzung

Eine sorgfältige Installation ist entscheidend für die optimale Leistung deiner Satellitenantenne.

• Montageort: Wähle einen möglichst freien Standort, um Abschattungen durch Gebäude oder Bäume zu vermeiden. Eine Montage auf einem Mast oder einem Dach ist ideal.
• Kabelverluste: Verwende Koaxialkabel mit geringen Verlusten (z.B. LMR-400 oder ähnliches), besonders bei längeren Kabelwegen.
• Erdung: Sorge für eine gute Erdung der Antenne und des Montagematerials, um Überspannungen durch Blitze abzuleiten und statische Aufladungen zu verhindern.
• Abstimmung: Nutze ein SWR-Messgerät (Standing Wave Ratio) oder einen Antennenanalysator, um die Antenne korrekt abzustimmen. Eine gute Abstimmung ist entscheidend für die Effizienz.
• Software: Investiere in gute Satelliten-Tracking-Software. Programme wie Orbitron, Nova, Gpredict oder SatScape können dir helfen, die Überflugzeiten und die Positionen der Satelliten genau zu bestimmen.
• Polarisation: Achte auf die vom Satelliten genutzte Polarisation. Wenn deine Antenne keine zirkuläre Polarisation unterstützt, kann eine Umschaltmöglichkeit zwischen horizontaler und vertikaler Polarisation hilfreich sein, um die beste Empfangsqualität zu erzielen.

Häufig gestellte Fragen zu Amateurfunk-Satellitenantennen

Das sind die neuesten Satellitenantenne Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Welche Antenne eignet sich für Amateurfunk-Satelliten?

Brauche ich wirklich eine teure Antenne für den Einstieg?

Nein, für den Einstieg sind oft auch einfachere Lösungen ausreichend. Viele Funkamateure beginnen mit einem Paar günstigerer Yagi-Antennen für 2 Meter und 70 Zentimeter und einer manuellen Nachführung. Es gibt auch viele Anleitungen für den Selbstbau von Satellitenantennen, die kostengünstiger sind.

Was ist der Unterschied zwischen zirkulärer und linearer Polarisation für Satelliten?

Lineare Polarisation (horizontal oder vertikal) kann durch die Bewegung des Satelliten oder durch Mehrwegeausbreitung zum „Fading“ neigen, d.h. die Signalstärke schwankt stark. Zirkuläre Polarisation dreht sich im Raum und ist daher weniger anfällig für diese Effekte, was zu stabileren und klareren Verbindungen führt.

Wie wichtig ist die Nachführung des Satelliten?

Sehr wichtig. Satelliten bewegen sich schnell über den Himmel. Ohne eine gezielte Ausrichtung auf den Satelliten geht das Signal schnell verloren. Eine manuelle Nachführung ist möglich, aber eine automatische Nachführung bietet den größten Komfort und die besten Ergebnisse.

Kann ich dieselbe Antenne für alle Satelliten verwenden?

Das kommt auf die Antenne an. Viele Amateurfunk-Satelliten operieren auf den Bändern um 145 MHz (VHF) und 435 MHz (UHF). Ein gut abgestimmtes Antennen-Array für beide Bänder kann für viele Satelliten genutzt werden. Für spezielle Satelliten mit anderen Frequenzbereichen oder Polarisationen könnten jedoch spezialisierte Antennen erforderlich sein.

Wie kann ich sicherstellen, dass meine Antenne richtig abgestimmt ist?

Eine korrekte Abstimmung wird mit einem SWR-Messgerät (Stehwellenverhältnis) oder einem Antennenanalysator überprüft. Du solltest ein möglichst niedriges SWR (idealerweise nahe 1:1) im relevanten Frequenzbereich erreichen. Manche Tracker bieten auch integrierte SWR-Messungen.

Was bedeutet „Gewinn“ bei einer Satellitenantenne?

Der Gewinn (Gain) einer Antenne gibt an, wie gut sie die Energie in eine bestimmte Richtung bündelt. Ein höherer Gewinn bedeutet, dass die Antenne stärker sendet und schwächere Signale besser empfangen kann. Er wird oft in dBi (Dezibel relativ zu einem isotropen Strahler) oder dBd (Dezibel relativ zu einem Dipol) angegeben.

Welche Rolle spielen die Betriebsfrequenzen (Uplink/Downlink)?

Satelliten verwenden unterschiedliche Frequenzen für das Senden vom Boden zum Satelliten (Uplink) und vom Satelliten zurück zur Erde (Downlink). Deine Antenne und dein Funkgerät müssen für diese Frequenzen geeignet sein. Oft werden separate Antennen oder Antennen mit Umschaltmöglichkeit für Uplink und Downlink benötigt, besonders wenn unterschiedliche Polarisationen oder Frequenzbereiche genutzt werden.
