Du suchst nach einer leistungsstarken und vielseitigen Antenne für deinen Amateurfunkbetrieb, die sich durch gute Sende- und Empfangseigenschaften auszeichnet? Die Delta-Loop-Antenne ist eine solche Lösung, die mit ihrem dreieckigen Aufbau einzigartige Vorzüge bietet, die sie von vielen anderen Antennentypen abheben.
Das sind die beliebtesten Delta Loop Antenne Produkte
Grundlagen und Aufbau der Delta-Loop-Antenne
Die Delta-Loop-Antenne ist eine resonante Schleifenantenne, die in ihrer Grundform ein gleichseitiges Dreieck bildet. Sie wird üblicherweise in einer oder mehreren Bändern betrieben und erfreut sich großer Beliebtheit bei Funkamateuren aufgrund ihrer vergleichsweise einfachen Konstruktion und ihrer hervorragenden Leistung.
Materialien und Abmessungen
Für den Bau einer Delta-Loop-Antenne benötigst du hauptsächlich ein leitfähiges Material und eine Möglichkeit, dieses in Form zu halten. Als leitfähiges Material eignen sich:
- Kupferdraht: Isoliert oder blank, je nach Montageort und persönlichen Vorlieben. Kupferdraht bietet eine gute Leitfähigkeit.
- Aluminiumdraht: Leichter als Kupfer und ebenfalls gut leitfähig.
- Stahldraht (verzinkt): Eine kostengünstigere Alternative, die jedoch etwas schlechtere Leitfähigkeit aufweisen kann.
Die entscheidende Abmessung für die Resonanz der Antenne ist der Gesamtumfang. Dieser sollte ungefähr einer Wellenlänge der gewünschten Frequenz entsprechen. Die genaue Formel lautet: Umfang = Wellenlänge (in Metern) 1.02. Der Faktor 1.02 berücksichtigt die Verkürzungsfaktoren, die durch die physikalischen Eigenschaften des Drahtes und die Umgebung entstehen.
Die Seitenlänge eines gleichseitigen Dreiecks ergibt sich dann durch die Teilung des Gesamtumfangs durch drei.

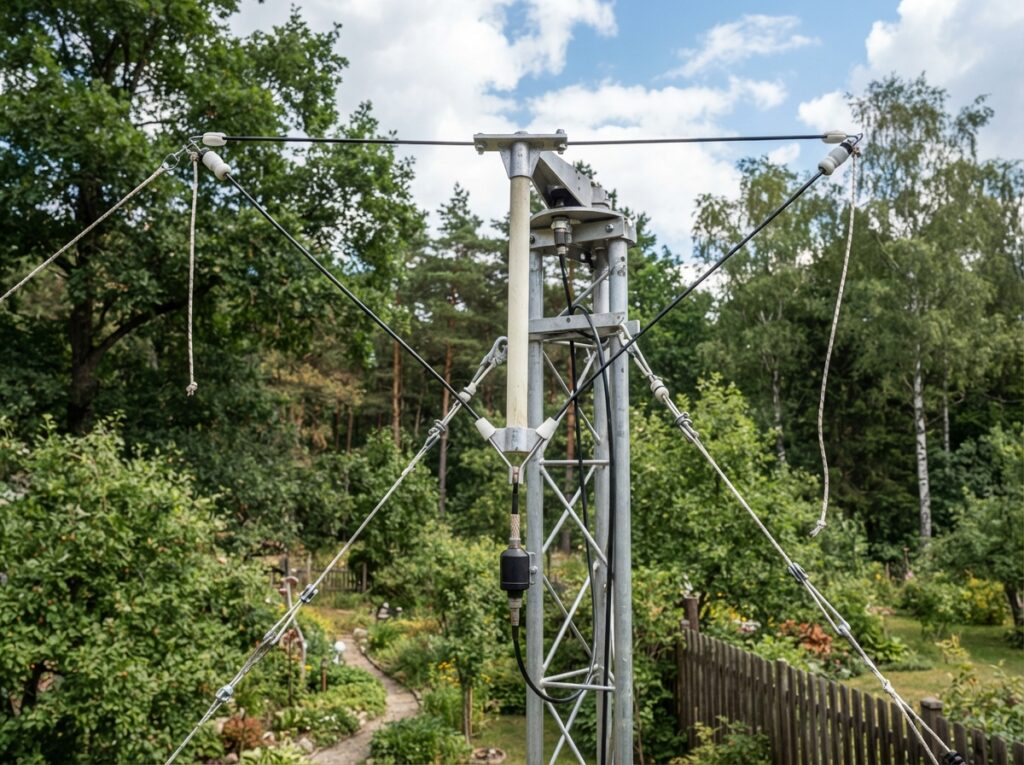

Montage und Aufhängung
Die Art und Weise, wie du deine Delta-Loop-Antenne montierst und aufhängst, hat einen erheblichen Einfluss auf ihre Abstrahleigenschaften und ihre Effizienz. Typische Montagemöglichkeiten umfassen:
- Dreieck nach unten („Delta-Loop“): Die klassische Form, bei der die Spitze nach unten zeigt. Diese Konfiguration neigt zu einer etwas höheren Abstrahleistung in den oberen Halbstrahl (Zenit), was für bestimmte Funkdienste von Vorteil sein kann.
- Dreieck zur Seite („Inverted Delta“): Hier ist die Antenne so aufgehängt, dass eine Seite horizontal verläuft und die anderen beiden nach unten divergieren. Dies kann das Abstrahldiagramm beeinflussen und oft zu einer flacheren Abstrahlung führen.
- Vertikal aufgehängte Schleife: Die gesamte Schleife wird vertikal ausgerichtet.
Die Antenne wird üblicherweise an nicht-leitenden Masten oder Bäumen aufgehängt. Wichtig ist, dass die Antenne möglichst frei von metallischen Gegenständen und Gebäuden montiert wird, um unerwünschte Beeinflussungen des Abstrahldiagramms und der Anpassung zu vermeiden.
Speisepunkt und Anpassung
Der Speisepunkt einer Delta-Loop-Antenne befindet sich normalerweise an der untersten Stelle des Dreiecks (bei der klassischen „nach unten zeigenden“ Konfiguration). Dies ist der Punkt mit der höchsten Impedanz. Eine typische Impedanz einer resonanten Delta-Loop-Antenne im freien Raum liegt bei etwa 100-120 Ohm. Um diese Impedanz an einen 50-Ohm-Koaxialkabelanschluss anzupassen, werden häufig Anpassungsschaltungen oder Koaxial-Anpassungsstücke (wie ein λ/4-Leiterstück mit der Impedanz √(50 120) ≈ 77 Ohm) verwendet.
Alternativ kann die Antenne auch als magnetische Schleife mit einer etwas anderen Einspeisung und einem L-Kreis zur Anpassung betrieben werden. Die genaue Anpassung ist entscheidend für eine effiziente Leistung und zur Vermeidung von Stehwellen (SWR).
Eigenschaften und Vorteile der Delta-Loop-Antenne
Die Delta-Loop-Antenne bietet eine Reihe von bemerkenswerten Eigenschaften, die sie zu einer attraktiven Wahl für Funkamateure machen, die nach hoher Leistung und Vielseitigkeit suchen.
Abstrahldiagramm und Polarisation
Das Abstrahldiagramm einer Delta-Loop-Antenne ist stark von ihrer Montagehöhe und Ausrichtung abhängig. In einer typischen Konfiguration (dreieckig, mit der Spitze nach unten) zeigt sie eine Tendenz zu einer geringen Elevationswinkelabstrahlung, was sie für den Fernempfang (DX) besonders geeignet macht. Die Polarisation ist in der Regel horizontal, wenn die Seiten des Dreiecks horizontal ausgerichtet sind, kann aber auch vertikal sein, je nach Montage.
Die Delta-Loop ist eine sogenannte „geschlossene Schleifenantenne“. Diese Art von Antennen weist im Vergleich zu Dipolantennen oft ein geringeres Rauschverhalten auf, was zu einem besseren Signal-Rausch-Verhältnis führt, insbesondere in Umgebungen mit viel elektrischem Rauschen.
Bandbreite
Die Bandbreite einer Delta-Loop-Antenne ist im Allgemeinen etwas breiter als die einer Dipolantenne gleicher Länge. Dies bedeutet, dass sie über einen größeren Frequenzbereich eine akzeptable Anpassung und Leistung aufweist, ohne dass häufig nachstimmen musst. Dies ist besonders praktisch, wenn du auf verschiedenen Bändern oder über eine breitere Bandbreite eines bestimmten Bandes arbeiten möchtest.
Geräuschunempfindlichkeit
Als geschlossene Schleifenantenne ist die Delta-Loop weniger empfindlich gegenüber lokalem elektrischem Rauschen als offene Antennentypen wie Dipole. Dies liegt daran, dass die induktiven und kapazitiven Felder, die das Rauschen verursachen, bei einer geschlossenen Schleife tendenziell besser kompensiert werden. Dies führt zu saubereren Signalen und einer besseren Empfangsqualität, insbesondere in dicht besiedelten Gebieten.
Konstruktionseffizienz
Obwohl die genauen Abmessungen für die Resonanz wichtig sind, ist die Delta-Loop-Antenne oft etwas effizienter als ein gleich langer Dipol, besonders wenn sie in Bodennähe montiert wird. Die Schleifenform kann helfen, die Energie effektiver zu strahlen.
Vielseitigkeit und Mehrbandbetrieb
Delta-Loop-Antennen lassen sich relativ einfach für den Mehrbandbetrieb konzipieren. Dies kann durch die parallele Anordnung mehrerer Schleifen unterschiedlicher Größe für verschiedene Bänder oder durch die Verwendung einer einzigen Schleife mit einer resonanten Länge von zwei oder mehr Wellenlängen geschehen. Eine Schleife, deren Umfang einer geraden Vielfachen einer Wellenlänge entspricht, kann auf Harmonischen resonant sein.
Überblick über Delta-Loop-Antennen-Typen und Eigenschaften
| Kategorie | Beschreibung | Vorteile | Nachteile | Anwendungsbereiche |
|---|---|---|---|---|
| Einband Delta-Loop | Resonante Schleife für ein spezifisches Band. | Einfache Konstruktion, gute Leistung auf dem Zielband. | Nur für ein Band nutzbar, erfordert ggf. Anpassung. | DX, allgemeiner Funkbetrieb auf einem Band. |
| Mehrband Delta-Loop (Parallel) | Mehrere Schleifen unterschiedlicher Größe, parallel verbunden. | Breite Frequenzabdeckung, gute Leistung auf mehreren Bändern. | Aufwendigerer Aufbau, mehr Platzbedarf. | Allround-Funkbetrieb, DX. |
| Mehrband Delta-Loop (Harmonisch) | Eine Schleife, die auf mehreren Harmonischen resonant ist. | Einfachere Konstruktion als parallele Mehrband-Loops. | Leistung auf höheren Bändern kann variieren, erfordert präzise Längenberechnung. | Vielseitiger Betrieb auf mehreren Bändern. |
| Dreieck nach unten (klassisch) | Spitze zeigt nach unten, Speisepunkt unten. | Gute Elevationswinkelabstrahlung für DX. | Kann windanfällig sein, Aufhängung erfordert Sorgfalt. | DX, Fernkommunikation. |
| Inverted Delta / Horizontale Schleife | Eine Seite horizontal, Speisepunkt an einem Ende der horizontalen Seite. | Kann flachere Abstrahlung fördern, je nach Konfiguration. | Abstrahldiagramm kann komplexer sein. | Verschiedene Funkbetriebsarten. |
Praktische Überlegungen zum Betrieb
Neben dem reinen Aufbau gibt es weitere praktische Aspekte, die du bei der Nutzung einer Delta-Loop-Antenne berücksichtigen solltest, um ihre Leistung zu maximieren.
Positionierung und Höhe
Die Höhe der Antenne über Grund spielt eine entscheidende Rolle für ihr Abstrahldiagramm. Für niedrige Elevationswinkel, die für DX-Verbindungen günstig sind, sollte die Antenne mindestens eine halbe Wellenlänge über Grund montiert werden. Ist dies nicht möglich, können auch geringere Höhen gute Ergebnisse liefern, allerdings mit einem etwas höheren Elevationswinkel. Achte darauf, dass die Schleife möglichst frei von Hindernissen wie Bäumen, Gebäuden oder anderen metallischen Strukturen ist, da diese die Anpassung und das Abstrahldiagramm negativ beeinflussen können.
Anpassungseinheiten (Antennentuner)
Auch wenn die Delta-Loop-Antenne mit sorgfältiger Berechnung und Konstruktion auf einen niedrigen Wellenwiderstand (SWR) gebracht werden kann, ist ein Antennentuner (ATU) oft eine sinnvolle Ergänzung. Ein ATU ermöglicht es dir, auch dann auf einem Band zu arbeiten, wenn die Antenne nicht perfekt auf die gewünschte Frequenz abgestimmt ist, oder um mit Mehrbandantennen flexibel zu bleiben. Bei einigen Mehrbandkonfigurationen ist ein ATU nahezu unerlässlich.
Isolierung und Erdung
Eine gute Isolierung der Aufhängungspunkte ist essenziell, um Energieverluste durch Kriechströme zu vermeiden. Verwende Isolatoren aus hochwertigem Material wie Keramik oder speziellem Kunststoff. Bei manchen Montagearten kann auch eine Erdung der Mastkonstruktion notwendig sein, um Blitzschutz zu gewährleisten.
Das sind die neuesten Delta Loop Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Delta-Loop-Antenne: Aufbau und Eigenschaften
Was ist die optimale Seitenlänge für eine Delta-Loop-Antenne für ein bestimmtes Band?
Die optimale Seitenlänge ergibt sich aus dem Gesamtumfang der Schleife. Der Umfang sollte ungefähr einer Wellenlänge der gewünschten Frequenz entsprechen, multipliziert mit einem Verkürzungsfaktor von etwa 1.02. Für ein gleichseitiges Dreieck teilst du diesen Umfang dann durch drei, um die Seitenlänge zu erhalten. Beispiel: Für 14 MHz (20m Band) beträgt die Wellenlänge ca. 21.4 Meter. Der Umfang wäre ca. 21.4 1.02 = 21.8 Meter. Jede Seite wäre dann ca. 7.27 Meter lang.
Welche Art von Koaxialkabel wird für eine Delta-Loop-Antenne empfohlen?
Für die meisten Amateurfunkzwecke ist ein Koaxialkabel mit einer Impedanz von 50 Ohm, wie z.B. RG-58, RG-213 oder auch LMR-400 für höhere Leistungen und geringere Verluste, geeignet. Die Wahl hängt von der Sendeleistung und der Kabellänge ab. Achte auf eine gute Qualität, um Signalverluste zu minimieren.
Wie beeinflusst die Höhe der Delta-Loop-Antenne über Grund ihre Leistung?
Die Höhe über Grund beeinflusst das Abstrahldiagramm. Eine höhere Montage (mindestens eine halbe Wellenlänge) begünstigt generell niedrigere Elevationswinkel, was für Fernverbindungen (DX) vorteilhaft ist. Bei geringeren Höhen werden die Elevationswinkel tendenziell höher.
Ist eine Delta-Loop-Antenne für den Empfang von niedrigen Frequenzen (Langwelle, Mittelwelle) geeignet?
Ja, Delta-Loop-Antennen können auch für niedrigere Frequenzen gebaut werden. Aufgrund der physikalischen Größe, die mit abnehmender Frequenz stark zunimmt, sind sie für diese Bänder jedoch weniger praktikabel und erfordern sehr große Dimensionen. Ihre Stärke liegt eher im Kurzwellenbereich und höher.
Kann ich mit einer Delta-Loop-Antenne auch vertikal polarisierte Signale empfangen?
Die Polarisation einer Delta-Loop-Antenne ist primär von ihrer Ausrichtung abhängig. Eine klassisch aufgehängte Delta-Loop mit der Spitze nach unten und horizontalen Seiten strahlt horizontal polarisierte Signale ab. Durch spezielle Montagen oder durch Hinzufügen von Elementen kann jedoch auch eine vertikale Polarisation erreicht oder eine zirkulare Polarisation erzielt werden.
Wie unterscheidet sich die Delta-Loop-Antenne von einer Quad-Antenne?
Beide sind Schleifenantennen. Die Quad-Antenne ist typischerweise eine quadratische Schleife, während die Delta-Loop eine dreieckige Schleife ist. Beide teilen sich viele Eigenschaften wie geringes Rauschverhalten und gute Effizienz. Die genauen Abstrahleigenschaften und die Impedanz können sich jedoch leicht unterscheiden.
Welche Vorteile bietet eine Delta-Loop-Antenne gegenüber einem einfachen Dipol?
Die Delta-Loop-Antenne bietet oft ein geringeres Rauschverhalten, eine etwas breitere Bandbreite und kann unter bestimmten Montagebedingungen eine höhere Effizienz aufweisen als ein Dipol gleicher Länge. Ihre Fähigkeit, DX-Verbindungen zu ermöglichen, wird oft hervorgehoben.
