Du suchst nach einer zuverlässigen Verbindung für deine Amateurfunk-Ausrüstung und fragst dich, ob der PL-259/SO-239-Stecker die richtige Wahl ist? Diese weit verbreiteten Koaxialsteckverbinder haben sich im Funkverkehr seit Jahrzehnten bewährt, doch ihre korrekte Anwendung und die Vermeidung von Problemen sind entscheidend für eine optimale Leistung.
Das sind die beliebtesten PL-259 Stecker Produkte
PL-259 und SO-239: Der Klassiker im Amateurfunk
Der PL-259 und sein Gegenstück, die SO-239 Buchse, sind die wohl bekanntesten und am weitesten verbreiteten Koaxialsteckverbindungen im Amateurfunk. Ihre Robustheit, einfache Handhabung und die relativ geringen Kosten haben sie zu einem Industriestandard gemacht, besonders für die Frequenzbereiche bis zu etwa 30 MHz (Kurzwelle) und auch in vielen Anwendungen auf VHF und UHF. Wenn du deine Antenne mit deinem Funkgerät verbindest oder verschiedene Geräte in deinem Shack vernetzen möchtest, ist die Wahrscheinlichkeit hoch, dass du auf diese Stecker triffst.
Aufbau und Funktionsweise

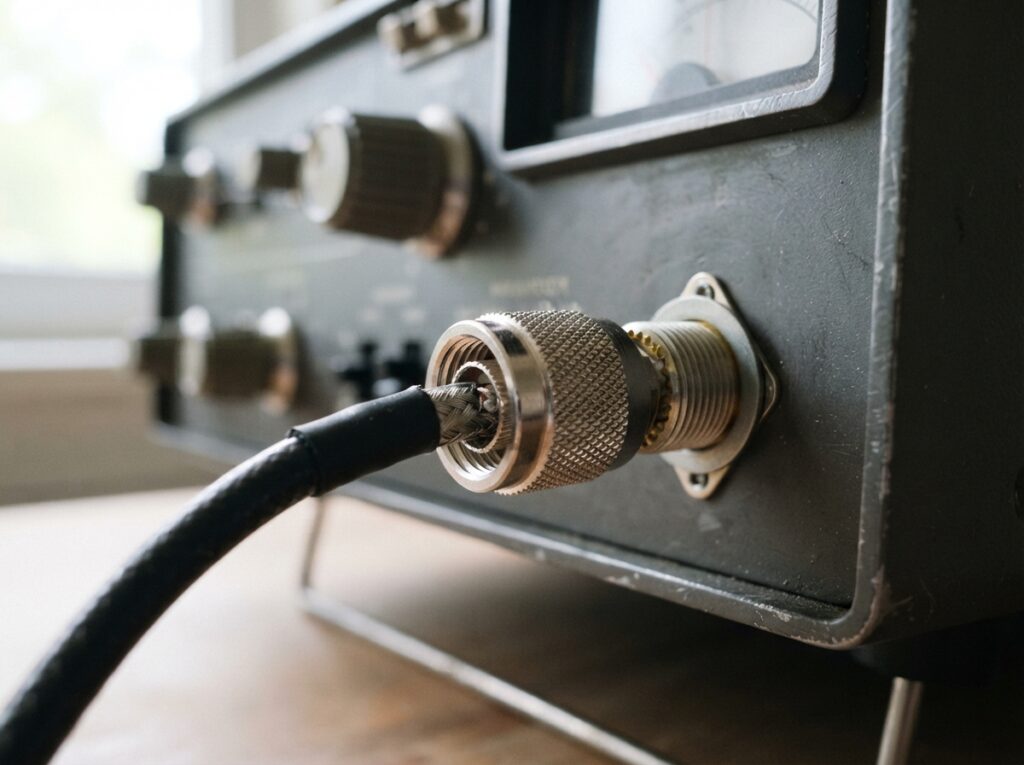

Der PL-259 Stecker, technisch als „UHF-Stecker“ bezeichnet, ist ein männlicher Stecker mit einem Außengewinde. Er wird in die weibliche SO-239 Buchse geschraubt. Der Aufbau ist relativ simpel, aber präzise. Er besteht typischerweise aus:
- Einem Messing- oder vernickelten Messinggehäuse, das für Stabilität und Leitfähigkeit sorgt.
- Einem mittleren Kontaktstift, der das Innenleiter des Koaxialkabels verbindet.
- Einem Außenleiter, der das Abschirmgeflecht des Kabels aufnimmt und Masse-Kontakt herstellt.
- Einem Gewinde am Gehäuse, das die Verbindung mit der SO-239 Buchse sichert und mechanische Stabilität gewährleistet.
- Einem Isolator (oft aus Teflon oder einem ähnlichen Polymer), der den Mittelstift vom Gehäuse trennt und so Kurzschlüsse verhindert.
Die SO-239 Buchse ist das Gegenstück mit einem Innengewinde und einer Öffnung, in die der PL-259 Stecker passt. Sie verfügt über einen zentralen Kontakt, der mit dem Mittelstift des PL-259 verbunden wird, und eine metallische Außenhülle, die mit dem Außenleiter des Kabels und der Masse des Geräts verbunden ist.
Technische Spezifikationen und Leistungsgrenzen
Obwohl der PL-259/SO-239 weit verbreitet ist, ist es wichtig, seine technischen Grenzen zu verstehen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Für die meisten Amateurfunk-Anwendungen im Kurzwellenbereich sind sie hervorragend geeignet, aber bei höheren Frequenzen und höheren Leistungen können Probleme auftreten.
Frequenzbereich
Der theoretisch nutzbare Frequenzbereich für PL-259/SO-239 Stecker liegt bis etwa 100 MHz. In der Praxis werden sie jedoch am häufigsten bis etwa 30 MHz eingesetzt. Oberhalb von 100 MHz beginnen die elektrischen Eigenschaften der Stecker zu degradieren. Dies liegt an der Wellenlänge des Signals, die kürzer wird und zu stehenden Wellen im Stecker selbst führen kann. Das bedeutet, dass die Anpassung (Impedanz) schlechter wird, was zu höheren Stehwellenverhältnissen (SWR) führt.
Leistungsgrenzen
Die maximale Leistung, die ein PL-259/SO-239 Stecker sicher übertragen kann, hängt stark von der Qualität der Verarbeitung, der Kühlung und der Betriebsfrequenz ab. Bei typischen Amateurfunk-Leistungen bis 100 Watt auf Kurzwelle (HF) sind sie in der Regel unproblematisch. Bei höheren Leistungen, insbesondere im VHF/UHF-Bereich (z.B. 430 MHz oder 1200 MHz), und bei Dauerbetrieb können die Kontakte überhitzen und verschmelzen. Dies kann zu schlechter Verbindung, erhöhtem SWR und im schlimmsten Fall zum Ausfall der gesamten Verbindung führen.
Impedanz und SWR
Der PL-259/SO-239 Stecker ist für eine charakteristische Impedanz von 50 Ohm ausgelegt, was dem Standard für Koaxialkabel und viele Antennen im Amateurfunk entspricht. Eine gute Anpassung der Impedanz zwischen Kabel, Stecker und Antenne ist entscheidend für eine effiziente Energieübertragung. Schlechte oder lose Verbindungen, Korrosion oder eine mangelhafte Verarbeitung des Steckers können zu einer Impedanzfehlanpassung führen, was sich direkt in einem erhöhten SWR äußert.
Anwendungsbereiche im Amateurfunk
Der PL-259/SO-239 ist omnipräsent im Amateurfunk und findet sich in einer Vielzahl von Anwendungen. Seine Robustheit macht ihn ideal für den Einsatz im Freien und in Umgebungen, wo Strapazierfähigkeit gefragt ist.
Verbindung von Funkgeräten und Antennen
Dies ist die klassischste Anwendung. Dein Funkgerät (Transceiver) benötigt eine Verbindung zu deiner Antenne, sei es eine Langdrahtantenne, eine Yagi-Antenne oder eine Mobilantenne. Das Koaxialkabel (z.B. RG-58, RG-213) wird an beiden Enden mit PL-259 Steckern versehen, die dann in die entsprechenden Buchsen (SO-239) am Funkgerät und an der Antenne oder dem Antennentuner gesteckt werden.
Innerhalb des Shack
Auch innerhalb deines Funkraums (Shack) werden PL-259/SO-239 Stecker häufig verwendet, um verschiedene Geräte miteinander zu verbinden. Beispiele hierfür sind:
- Verbindung eines Funkgeräts mit einem Leistungsverstärker (Linearverstärker).
- Anschluss eines Antennentuners an Funkgerät und Antenne.
- Schaffung von flexiblen Verbindungen zwischen fest installierten Kabeln und Geräten.
Mobilfunk und Outdoor-Einsatz
Aufgrund ihrer mechanischen Festigkeit und der Möglichkeit, sie fest anzuziehen, sind PL-259/SO-239 auch bei mobilen Installationen beliebt, beispielsweise in Fahrzeugen oder bei tragbaren Stationen. Viele Antennen für den Mobilfunk, die auf dem Dach eines Autos montiert werden, haben eine SO-239 Buchse. Der PL-259 Stecker am Koaxialkabel wird dann einfach hineingeschraubt.
Installation und Wartung für optimale Leistung
Die korrekte Installation und regelmäßige Wartung von PL-259/SO-239 Steckverbindern sind entscheidend, um Signalverluste und ein schlechtes SWR zu vermeiden. Viele Probleme entstehen durch fehlerhafte Montage.
Montage eines PL-259 Steckers auf Koaxialkabel
Die Montage eines PL-259 Steckers auf ein Koaxialkabel erfordert Sorgfalt und das richtige Werkzeug. Ein häufiger Fehler ist eine schlechte Verbindung zwischen dem Innenleiter des Kabels und dem Mittelstift des Steckers oder eine unzureichende Verbindung des Abschirmgeflechts mit dem Steckergehäuse. Die wichtigsten Schritte beinhalten:
- Vorbereitung des Kabels: Das Koaxialkabel muss präzise abisoliert werden. Der Außenmantel wird auf eine bestimmte Länge entfernt, das Abschirmgeflecht wird zurückgebogen und der Innenleiter wird freigelegt. Die Isolierung des Innenleiters wird auf eine genaue Länge entfernt, sodass der Mittelstift des Steckers ihn sicher greifen kann.
- Anlöten oder Quetschen: Je nach Steckertyp wird der Mittelstift entweder angelötet oder der Stecker wird über das Kabel geschoben und dann mechanisch (gequetscht) oder durch Schrauben fixiert. Beim Löten ist darauf zu achten, dass kein Lötzinn auf das Gehäuse gelangt, was Kurzschlüsse verursachen kann.
- Montage des Gehäuses: Das Steckergehäuse wird über die vorbereitete Verbindung geschoben und arretiert. Das Abschirmgeflecht muss guten Kontakt mit dem Gehäuse des Steckers haben.
- Überprüfung: Nach der Montage sollte die Verbindung auf Kurzschlüsse (Mittelstift gegen Gehäuse) und eine gute mechanische Stabilität geprüft werden.
Fehlerquellen und häufige Probleme
Häufige Probleme mit PL-259/SO-239 Steckern umfassen:
- Schlechte Lötverbindungen: Kalte Lötstellen oder unzureichende Lötstellen an Mittelstift oder Gehäuse.
- Kurzschlüsse: Kabeldrähte des Geflechts berühren den Mittelstift, oder Lötzinnbrücken zwischen Mittelstift und Gehäuse.
- Lose Verbindungen: Der Stecker sitzt nicht fest in der Buchse, oder das Kabel löst sich aus dem Stecker.
- Korrosion: Besonders bei Außeninstallationen kann Feuchtigkeit eindringen und zu Korrosion an den Kontakten führen, was die Leitfähigkeit und die Anpassung verschlechtert.
- Falsche Kabeltypen: Die Montage von Steckern auf Kabel, die nicht für diesen Steckertyp vorgesehen sind (z.B. dickere oder dünnere Kabel), kann zu schlechten Ergebnissen führen.
Wartung und Pflege
Regelmäßige Wartung kann die Lebensdauer und Leistung deiner PL-259/SO-239 Verbindungen erheblich verbessern:
- Reinigung: Halte die Stecker und Buchsen sauber und frei von Schmutz und Staub. Bei Bedarf kann ein Kontaktspray (speziell für Elektronik) verwendet werden.
- Inspektion: Überprüfe die Verbindungen regelmäßig auf sichtbare Schäden, Korrosion oder lose Teile.
- Schutz vor Feuchtigkeit: Für Außenanschlüsse empfiehlt sich die Verwendung von Schrumpfschläuchen oder speziellen wetterfesten Abdeckungen, um das Eindringen von Feuchtigkeit zu verhindern.
- Nachziehen: Stelle sicher, dass die Stecker fest, aber nicht übermäßig fest angezogen sind. Zu starkes Anziehen kann die Buchse beschädigen.
Alternativen zu PL-259/SO-239
Obwohl der PL-259/SO-239 im Amateurfunk allgegenwärtig ist, gibt es für bestimmte Anwendungen leistungsfähigere oder besser geeignete Alternativen. Wenn du über die Grenzen des PL-259 hinausgehen möchtest, solltest du dir diese Optionen ansehen.
N-Stecker
Der N-Stecker ist eine hochwertige Alternative, die für höhere Frequenzen (bis zu 18 GHz und darüber hinaus) und höhere Leistungen ausgelegt ist. Er bietet eine bessere mechanische Stabilität, eine präzisere Impedanzkontrolle und ist in der Regel wetterfester als der PL-259. N-Stecker sind weiter verbreitet in professionellen RF-Anwendungen, aber auch im High-End-Amateurfunk anzutreffen.
BNC-Stecker
BNC-Stecker sind bekannt für ihre schnelle Schnellverbindung (Bayonet-Mount). Sie sind einfach zu bedienen und gut für Anwendungen mit geringerer Leistung und Frequenzen bis etwa 4 GHz geeignet. Im Amateurfunk werden sie oft für Messgeräte, Testaufbauten oder für Funkgeräte, die diese Steckverbindung standardmäßig verwenden.
SMA-Stecker
SMA-Stecker (SubMiniature version A) sind sehr kleine Stecker, die häufig in kompakter Ausrüstung wie Handfunkgeräten, WLAN-Adaptern und GPS-Modulen zu finden sind. Sie sind für Frequenzen bis zu 18 GHz und darüber hinaus ausgelegt, aber aufgrund ihrer geringen Größe und der damit verbundenen mechanischen Grenzen nicht für sehr hohe Leistungen oder robuste Außeneinsätze empfohlen.
U.FL / IPEX-Stecker
Diese winzigen Steckverbinder finden sich hauptsächlich auf gedruckten Leiterplatten (PCBs) in sehr kleinen elektronischen Geräten. Sie sind für sehr hohe Frequenzen geeignet, aber extrem empfindlich und nicht für den manuellen Anschluss oder die Trennung gedacht. Im Amateurfunk sind sie eher in speziellen Modulen oder bei selbstgebauten Geräten auf Platinebene zu finden.
Zusammenfassung der Leistungsmerkmale
Um dir einen schnellen Überblick zu verschaffen, hier eine Zusammenfassung der wichtigsten Merkmale und Einsatzgebiete des PL-259/SO-239 im Vergleich zu einigen gängigen Alternativen:
| Merkmal | PL-259/SO-239 | N-Stecker | BNC-Stecker | SMA-Stecker |
|---|---|---|---|---|
| Frequenzbereich (typisch) | Bis ca. 100 MHz (optimal bis 30 MHz) | Bis ca. 18 GHz | Bis ca. 4 GHz | Bis ca. 18 GHz |
| Leistung (typisch) | Bis 100 Watt HF unproblematisch, bei höheren Leistungen und Frequenzen kritisch | Gut geeignet für hohe Leistungen bis in den GHz-Bereich | Geeignet für moderate Leistungen | Begrenzt durch Größe, eher für geringe bis moderate Leistungen |
| Mechanische Stabilität | Gut (durch Verschraubung) | Sehr gut | Mittelmäßig (Bajonett) | Mäßig (klein) |
| Einfachheit der Verbindung | Gut (Schraubverbindung) | Gut (Schraubverbindung) | Sehr gut (Schnellverbindung) | Mittelmäßig (klein) |
| Wetterfestigkeit | Mittelmäßig (erfordert Schutzmaßnahmen) | Gut | Mittelmäßig | Schlecht (erfordert Schutzmaßnahmen) |
| Typische Anwendung im Amateurfunk | HF-Anschlüsse, Antennensysteme, Shack-Verbindungen | High-End-HF/VHF/UHF, professionelle Installationen | Messgeräte, Testaufbauten, Handfunkgeräte | Kompakte Geräte, Handfunkgeräte (intern/extern) |
Das sind die neuesten PL-259 Stecker Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu PL-259 und SO-239: Der klassische Stecker im Amateurfunk
Was ist der Unterschied zwischen PL-259 und SO-239?
Der PL-259 ist der männliche Stecker, der in die weibliche SO-239 Buchse (auch als UHF-Buchse bezeichnet) geschraubt wird. Sie sind die komplementären Teile eines Steckverbinderpaares, das für Koaxialkabel verwendet wird.
Warum haben meine PL-259 Verbindungen ein schlechtes SWR?
Ein schlechtes SWR bei PL-259 Verbindungen kann mehrere Ursachen haben: schlechte oder lose Montage des Steckers am Kabel, Korrosion der Kontakte, Beschädigung des Steckers oder der Buchse, oder eine schlechte Impedanzanpassung insgesamt. Auch eine mangelhafte Qualität des Steckers selbst kann eine Rolle spielen.
Sind PL-259 Stecker für höhere Frequenzen wie 70 cm (UHF) geeignet?
Bis zu einem gewissen Grad ja, aber ihre Effektivität nimmt mit steigender Frequenz ab. Während sie für Kurzwelle (HF) und bis ca. 100 MHz gut funktionieren, können sie auf 70 cm (430-440 MHz) und höher zu merklichen Verlusten und einem erhöhten SWR führen. Für diese Frequenzen sind oft Stecker wie der N-Stecker besser geeignet.
Wie viel Leistung verträgt ein PL-259 Stecker?
Bei typischen Amateurfunk-Leistungen bis 100 Watt auf Kurzwelle sind PL-259 Stecker in der Regel unproblematisch. Bei höheren Leistungen, Dauerbetrieb oder auf höheren Frequenzen können sie überhitzen. Die genaue Leistungsgrenze hängt stark von der Qualität der Verbindung, der Kühlung und der spezifischen Ausführung des Steckers ab.
Wie montiere ich einen PL-259 Stecker korrekt auf ein Koaxialkabel?
Die korrekte Montage erfordert präzises Abisolieren des Kabels, um eine gute Verbindung zwischen Innenleiter und Mittelstift des Steckers sowie zwischen Abschirmgeflecht und Steckergehäuse zu gewährleisten. Oftmals ist ein spezielles Werkzeug hilfreich. Achte darauf, dass keine Drähte des Geflechts den Mittelstift berühren und dass die Lötverbindung (falls vorhanden) sauber ist.
Wie kann ich PL-259 Verbindungen wetterfest machen?
Um PL-259 Verbindungen wetterfest zu machen, kannst du sie mit selbstverschweißendem Isolierband oder speziellen wetterfesten Schrumpfschläuchen umwickeln. Achte darauf, dass auch die Verbindung zwischen Kabelmantel und Steckergehäuse abgedichtet ist. Für permanentere Installationen im Freien sind N-Stecker oft die bessere Wahl.
Welche Alternativen gibt es zum PL-259 Stecker, wenn ich bessere Leistung benötige?
Wenn du eine bessere Leistung bei höheren Frequenzen oder höheren Leistungen benötigst, sind N-Stecker eine ausgezeichnete Wahl. Sie bieten eine präzisere Impedanzkontrolle, sind robuster und wetterfester. BNC-Stecker sind gut für schnelle Verbindungen und moderate Frequenzen, während SMA-Stecker für sehr kompakte Anwendungen geeignet sind.
