Du suchst nach einer einfachen, aber effektiven Antennenlösung für den Empfang und/oder Sendebetrieb im Kurzwellenbereich? Eine Langdrahtantenne könnte genau das Richtige für dich sein, da sie mit vergleichsweise geringem Aufwand beeindruckende Ergebnisse erzielen kann.
Das sind die beliebtesten Langdrahtantenne Produkte
Was ist eine Langdrahtantenne und wie funktioniert sie?
Eine Langdrahtantenne, auch als End-fed-Antenne oder Drahtantenne bezeichnet, ist eine der einfachsten Antennenformen überhaupt. Sie besteht im Wesentlichen aus einem einzelnen, isolierten Draht, dessen Länge eine entscheidende Rolle für ihre Resonanzeigenschaften spielt. Der Draht wird typischerweise zwischen zwei Punkten gespannt, wobei mindestens ein Punkt isoliert sein muss. Strom wird meist an einem Ende eingespeist, wobei die Länge des Drahtes im Verhältnis zur Wellenlänge des zu empfangenden oder zu sendenden Signals bestimmt, wie effizient die Antenne arbeitet.

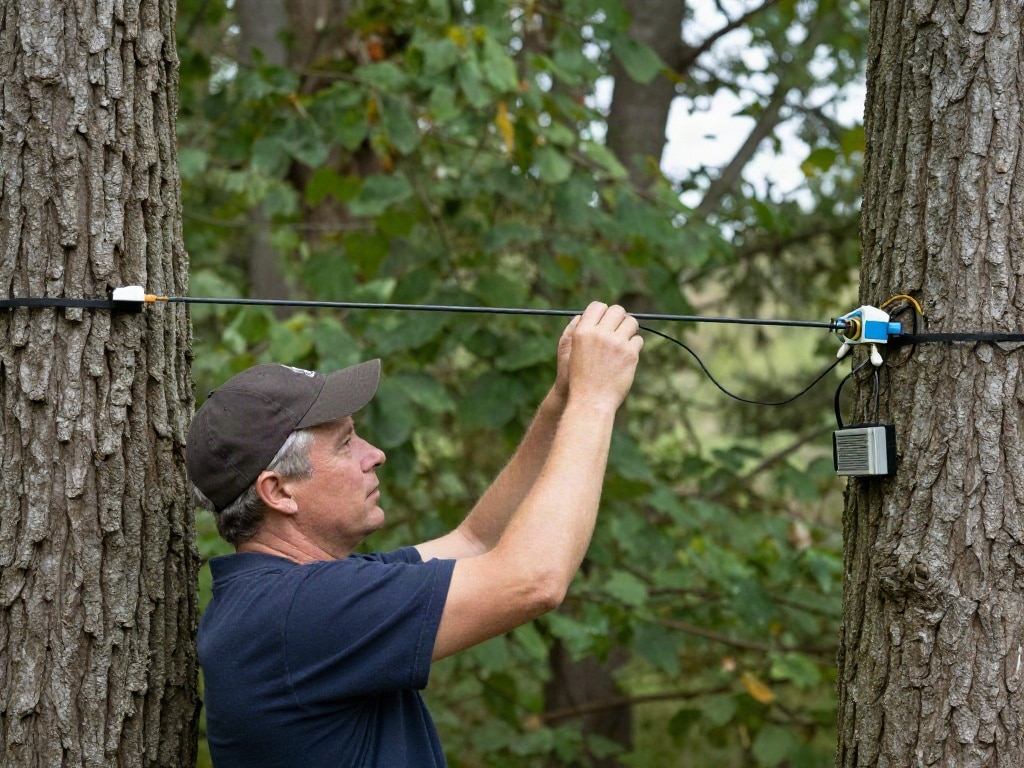

Aufbau einer Langdrahtantenne
Der Aufbau einer Langdrahtantenne ist bewusst einfach gehalten, was sie zu einer beliebten Wahl für Funkamateure und Kurzwellenhörer macht, die eine unkomplizierte Lösung bevorzugen. Die Kernkomponenten sind:
- Antennendraht: Dies ist das zentrale Element. Ideal sind wetterfeste und UV-beständige Drähte wie Litze, Kupferdraht oder spezielle Antennendrähte. Die Dicke des Drahtes beeinflusst die Bandbreite und mechanische Stabilität, dickere Drähte sind oft robuster.
- Isolatoren: An den Enden des Drahtes werden Isolatoren benötigt, um eine elektrische Trennung vom Mast oder der Halterung zu gewährleisten und Kurzschlüsse zu verhindern. Keramik-, Kunststoff- oder sogar gespleißte Glasfaserisolatoren sind gängige Optionen.
- Befestigungsmaterial: Seile, Spanngurte oder Klammern dienen zur sicheren Befestigung der Isolatoren und damit der Antenne.
- Speisepunkt/Anpassgerät: Am Einspeisepunkt wird in der Regel ein Anpassgerät (Antennentuner) oder ein Mantelwellensperre (Balun) benötigt, um die Antenne an das Funkgerät anzupassen und unerwünschte Mantelwellen zu unterdrücken.
- Mast/Halterung: Ein Mast, Baum oder eine andere geeignete Struktur wird benötigt, um den Draht in der gewünschten Höhe zu spannen.
Optimale Drahtlänge und Ausrichtung
Die Länge des Drahtes ist entscheidend für die Effizienz der Langdrahtantenne. Idealerweise sollte die Länge einem Teiler oder Vielfachen der Wellenlänge des gewünschten Frequenzbereichs entsprechen, z.B. einer halben Wellenlänge (λ/2) oder einer ganzen Wellenlänge (λ). Ein Draht, der wesentlich kürzer als eine halbe Wellenlänge ist, kann zwar auch funktionieren, erfordert aber ein sehr leistungsfähiges Anpassgerät.
Die Ausrichtung der Langdrahtantenne spielt ebenfalls eine Rolle für ihre Abstrahleigenschaften. Eine horizontal gespannte Antenne über Grund tendiert dazu, die maximale Abstrahlung in Richtung der Erdferne zu lenken. Eine schräg nach unten gespannte Antenne kann dagegen eine stärkere vertikale Komponente im Nahbereich aufweisen, was für bestimmte Funkbetriebsarten von Vorteil sein kann.
Anpassung der Langdrahtantenne
Die Anpassung einer Langdrahtantenne an das Funkgerät ist ein kritischer Schritt, um maximale Leistung zu erzielen und Schäden am Sender zu vermeiden. Ohne korrekte Anpassung fließt nicht die gesamte Sendeleistung in die Antenne, sondern wird reflektiert, was zu einem hohen Stehwellenverhältnis (SWR) führt.
Die Rolle von Anpassgeräten und Baluns
- Antennentuner (ATU): Ein Antennentuner ist ein Gerät, das zwischen Funkgerät und Antenne geschaltet wird, um die Impedanz anzupassen. Langdrahtantennen haben oft eine stark vom Standardwert von 50 Ohm abweichende Impedanz. Ein ATU kann diese Impedanz so transformieren, dass das Funkgerät mit einem niedrigen SWR arbeiten kann. Man unterscheidet zwischen manuellen und automatischen Tunern.
- Baluns und Ununs: Ein Balun (Balanced-to-Unbalanced) wird verwendet, um eine symmetrische Antenne mit einem unsymmetrischen Speisekabel (wie dem Koaxialkabel) zu verbinden. Bei Langdrahtantennen, die oft unsymmetrisch gespeist werden, ist ein sogenannter Unun (Unbalanced-to-Unbalanced) gebräuchlich. Ein Unun transformiert die Impedanz und unterdrückt gleichzeitig Mantelwellen. Ein 1:9 Unun ist beispielsweise häufig anzutreffen, wenn ein Draht mit hoher Impedanz an ein 50-Ohm-Koaxialkabel angeschlossen wird.
Berechnung und Einstellung der Anpassung
Die optimale Anpassung hängt von der Länge des Drahtes und der Frequenz ab. Für eine exakte Abstimmung kann ein Antennenanalysator hilfreich sein. Grundsätzlich gilt, dass die Länge des Drahtes idealerweise auf die Frequenz abgestimmt sein sollte, auf der du hauptsächlich arbeiten möchtest. Eine Langdrahtantenne, die auf eine bestimmte Länge zugeschnitten ist, ist auf dieser Frequenz am effizientesten. Für breitbandigen Betrieb oder wenn die Länge nicht exakt angepasst werden kann, ist ein leistungsfähiges Anpassgerät unerlässlich.
Ein gängiger Ansatz für eine einfache Langdrahtantenne ist die Verwendung eines 20-40 Meter langen Drahtes, der auf einem Dach oder über Bäume gespannt wird. Die Impedanz an einem Ende eines solchen Drahtes kann stark variieren, oft im Bereich von mehreren hundert bis über tausend Ohm, abhängig von der Höhe über Grund und der genauen Länge. Daher ist ein Unun mit einem Übersetzungsverhältnis, das diese Impedanz auf 50 Ohm reduziert, notwendig.
Einsatzmöglichkeiten von Langdrahtantennen
Langdrahtantennen sind äußerst vielseitig und eignen sich für eine breite Palette von Anwendungen, von reinen Empfangszwecken bis hin zu anspruchsvollem Sende-Betrieb im Amateurfunk.
Kurzwellenempfang
Für den Empfang von Kurzwellensendern, sei es Rundfunk, Amateurfunkbänder oder andere internationale Signale, ist eine Langdrahtantenne eine ausgezeichnete Wahl. Ihre einfache Bauweise ermöglicht eine schnelle Installation, und ihre Fähigkeit, Signale aus verschiedenen Richtungen aufzunehmen, macht sie zu einem flexiblen Werkzeug für DX-Jäger (Long Distance Hörer). Die Länge des Drahtes kann hier oft weniger kritisch sein als beim Senden, solange sie lang genug ist, um eine gute Kopplung mit dem elektromagnetischen Feld zu erreichen.
Amateurfunk (Senden und Empfangen)
Im Amateurfunk sind Langdrahtantennen wegen ihrer Einfachheit, Kosteneffizienz und Flexibilität sehr beliebt. Sie können auf verschiedenen Frequenzbändern eingesetzt werden, oft über mehrere Bänder hinweg, wenn ein guter Antennentuner verwendet wird. Die Möglichkeit, sie relativ unauffällig und mit geringem mechanischen Aufwand zu installieren, macht sie ideal für den Einsatz zu Hause oder auf Reisen (Portable-Betrieb).
- Multiband-Betrieb: Durch die Verwendung eines effizienten Antennentuners können Langdrahtantennen auf vielen verschiedenen Frequenzbändern betrieben werden.
- DX-Verbindungen: Mit der richtigen Länge und Ausrichtung können Langdrahtantennen auch für weitreichende Verbindungen (DX) erfolgreich eingesetzt werden.
- Notfunk: Ihre Robustheit und Einfachheit machen sie zu einer zuverlässigen Option für den Notfunkdienst, wo oft improvisierte Antennenlösungen gefragt sind.
Weitere Anwendungen
Neben dem Amateurfunk finden Langdrahtantennen auch im Bereich von Langwellen- und Mittelwellenempfang, bei einigen militärischen und kommerziellen Anwendungen sowie in Forschungsbereichen Einsatz, wo eine einfache und dennoch effektive HF-Antenne benötigt wird.
Häufige Konfigurationen und Tipps
Es gibt verschiedene bewährte Konfigurationen für Langdrahtantennen, die sich in der Praxis gut bewährt haben. Die Wahl der Konfiguration hängt von den örtlichen Gegebenheiten, dem verfügbaren Platz und den gewünschten Abstrahleigenschaften ab.
End-fed Half-Wave (EFHW) Antennen
Die End-fed Half-Wave (EFHW) Antenne ist eine spezielle Form der Langdrahtantenne, bei der der Draht eine Länge von ungefähr einer halben Wellenlänge (λ/2) hat. Sie wird an einem Ende gespeist, typischerweise über einen Unun mit einem Übersetzungsverhältnis von 1:49 oder 1:64, um die hohe Impedanz am Ende (theoretisch unendlich) auf die gewünschten 50 Ohm anzupassen. EFHW-Antennen sind oft multibandfähig, da sie auch bei anderen Frequenzen resonieren können, deren Wellenlängen ganzzahlige Vielfache der halben Wellenlänge sind (z.B. 3/2 λ, 5/2 λ).
Longwire mit Balun/Unun
Eine klassische Langdrahtantenne kann auch länger als eine halbe Wellenlänge sein. Hierbei ist die genaue Länge oft weniger entscheidend als bei der EFHW, solange sie lang genug ist, um eine vernünftige Effizienz zu erreichen. Die Speisung erfolgt an einem Ende über einen Unun, dessen Übersetzungsverhältnis an die spezifische Drahtlänge und die gewünschte Impedanzanpassung angepasst ist. Dies kann eine sehr flexible Allround-Lösung sein, die mit einem guten Tuner auf vielen Bändern funktioniert.
Vertikale Langdrahtantennen
Eine Langdrahtantenne muss nicht zwangsläufig horizontal gespannt sein. Sie kann auch als vertikale Antenne aufgestellt werden, wobei ein Ende am Boden (mit Radials) oder auf einer Höhe von mehreren Metern befestigt ist und der Draht nach unten oder schräg nach unten verläuft. Vertikale Langdrahtantennen können vorteilhaft sein, wenn horizontaler Platz begrenzt ist oder wenn eine stärkere vertikale Abstrahlung erwünscht ist, was für DX-Verbindungen auf niedrigeren Kurzwellenbändern oft hilfreich ist.
Das sind die neuesten Langdrahtantenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Langdrahtantenne: Aufbau, Anpassung und Einsatz
Ist eine Langdrahtantenne auch für den Empfang auf UKW geeignet?
Nein, Langdrahtantennen sind primär für den Empfang und Sendebetrieb im Kurzwellenbereich (HF) konzipiert. Ihre Längen sind auf die Wellenlängen von Kurzwellensignalen abgestimmt. Für UKW-Frequenzen (VHF/UHF) sind andere Antennenformen wie Dipole oder Yagi-Antennen wesentlich besser geeignet.
Wie lang sollte meine Langdrahtantenne für den Kurzwellenbereich mindestens sein?
Für eine sinnvolle Nutzung im Kurzwellenbereich, insbesondere beim Senden, sollte die Langdrahtantenne idealerweise mindestens eine Viertel- oder besser eine halbe Wellenlänge der niedrigsten Frequenz, auf der du arbeiten möchtest, erreichen. Für typische Amateurfunkbänder sind Längen von etwa 10 bis 40 Metern gängig und bieten einen guten Kompromiss zwischen Leistung und Installationsaufwand.
Welches Anpassgerät benötige ich für eine Langdrahtantenne?
Du benötigst in der Regel einen Antennentuner (ATU) und/oder einen Unun (Unbalanced-to-Unbalanced). Ein Unun wird oft direkt am Einspeisepunkt der Langdrahtantenne montiert, um die Impedanz zu transformieren und Mantelwellen zu unterdrücken. Ein ATU wird dann zwischen Funkgerät und Unun (oder Koaxialkabel) geschaltet, um die letzte Feinabstimmung vorzunehmen und ein optimales SWR am Funkgerät zu gewährleisten.
Kann ich eine Langdrahtantenne einfach um ein Gebäude spannen?
Ja, das ist eine gängige Praxis. Wichtig ist dabei, dass der Draht so weit wie möglich frei gespannt wird und keine scharfen Knicke aufweist. Vermeide es, den Draht direkt an Metallgegenständen zu befestigen, da dies die Antenneneigenschaften negativ beeinflussen kann. Die Verwendung von Isolatoren an den Befestigungspunkten ist unerlässlich.
Ist die Montagehöhe einer Langdrahtantenne wichtig?
Ja, die Montagehöhe hat einen erheblichen Einfluss auf die Effizienz und die Abstrahleigenschaften einer Langdrahtantenne. Eine höhere Montage über Grund führt in der Regel zu einer besseren Leistung, insbesondere für DX-Verbindungen, da die Antenne weniger durch Bodenverluste gedämpft wird. Eine Höhe von mindestens einer Viertel- bis halben Wellenlänge ist oft erstrebenswert, aber auch mit geringeren Höhen lassen sich oft gute Ergebnisse erzielen.
Was sind Mantelwellen und wie vermeide ich sie bei Langdrahtantennen?
Mantelwellen sind unerwünschte Ströme, die auf dem Außenmantel des Koaxialkabels fließen. Sie können entstehen, wenn die Antenne und das Speisekabel nicht elektrisch sauber getrennt sind. Mantelwellen führen zu Verlusten, stören andere Geräte und können zu unerwünschter Abstrahlung des Kabels führen. Um sie zu vermeiden, ist die Verwendung eines Baluns oder Ununs am Speisepunkt der Langdrahtantenne unerlässlich. Auch eine Mantelwellensperre (Common Mode Choke) im Koaxialkabel kurz oberhalb des Tuners kann hilfreich sein.
Kann ich eine Langdrahtantenne auch mit einem kurzen Draht betreiben?
Ja, du kannst eine Langdrahtantenne auch mit einem kürzeren Draht betreiben, dieser wird dann als verkürzte Antenne bezeichnet. Allerdings ist die Effizienz bei kürzeren Längen deutlich geringer, und du benötigst ein sehr leistungsfähiges Anpassgerät, um ein akzeptables SWR zu erreichen. Für den Sendebetrieb sind längere Drähte in der Regel deutlich vorteilhafter.
