Du fragst dich, wie eine Groundplane-Antenne aufgebaut ist und wie sie funktioniert? Dann bist du hier genau richtig. Dieser Text liefert dir ein tiefgehendes Verständnis der Funktionsweise und des Aufbaus dieser speziellen Antennenform, die in vielen Funkkommunikationsanwendungen eine zentrale Rolle spielt.
Das sind die beliebtesten Groundplane Antenne Produkte
Was ist eine Groundplane-Antenne?
Eine Groundplane-Antenne, oft auch als vertikale Groundplane-Antenne bezeichnet, ist eine Funkfrequenz-Antenne, die aus einem oder mehreren vertikalen Strahlen und einer „Groundplane“ – einer leitenden Fläche oder einem Netzwerk von Drähten, das als künstlicher Horizont dient – besteht. Ihre Effizienz und ihr Strahlungsmuster sind maßgeblich von der Größe und Beschaffenheit dieser Groundplane abhängig. Sie ist besonders beliebt für ihre relativ einfache Konstruktion und ihre omnidirektionale Abstrahlung in der horizontalen Ebene, was sie für viele Anwendungen wie Mobilfunk, Amateurfunk und maritime Kommunikation prädestiniert.
Aufbau einer Groundplane-Antenne
Der grundlegende Aufbau einer Groundplane-Antenne ist relativ simpel, aber die präzise Ausführung ist entscheidend für ihre Leistung. Du kannst dir die Antenne aus zwei Hauptkomponenten vorstellen:
Die vertikale Strahlungselement(e)
- Element: Dies ist der eigentliche Teil der Antenne, der die Funkwellen aussendet oder empfängt. Für eine einzelne vertikale Groundplane-Antenne handelt es sich meist um einen einzelnen, vertikal ausgerichteten Leiterstab.
- Länge: Die Länge dieses Elements ist kritisch und wird typischerweise auf ein Viertel der Wellenlänge (λ/4) der gewünschten Betriebsfrequenz abgestimmt. Diese Viertelwellenlänge bestimmt die Resonanzfrequenz der Antenne.
- Material: Üblicherweise werden leitfähige Materialien wie Aluminium, Kupfer oder Edelstahl verwendet. Die Wahl des Materials beeinflusst sowohl die Leitfähigkeit als auch die Witterungsbeständigkeit.
Die Groundplane
Die Groundplane ist das Herzstück, das der Antenne ihren Namen gibt und ihre Funktionsweise maßgeblich beeinflusst. Sie simuliert die leitende Erde, die bei anderen Antennentypen (wie Dipolen) eine andere Rolle spielt.
- Funktion: Die Groundplane wirkt als Spiegel für die elektromagnetischen Wellen, die vom vertikalen Element abgestrahlt werden. Sie bildet quasi das „Gegenstück“ zum vertikalen Element, wodurch die Antenne wie ein halber Dipol wirkt. Ohne eine effektive Groundplane wäre die Abstrahlung ineffizient und das Strahlungsmuster stark beeinträchtigt.
- Formen der Groundplane:
- Scheiben- oder Plattenförmig: Eine leitende Scheibe oder Platte, oft aus Metall, die unterhalb des vertikalen Elements angebracht ist. Je größer der Durchmesser der Scheibe im Verhältnis zur Wellenlänge ist, desto besser ist in der Regel die Leistung.

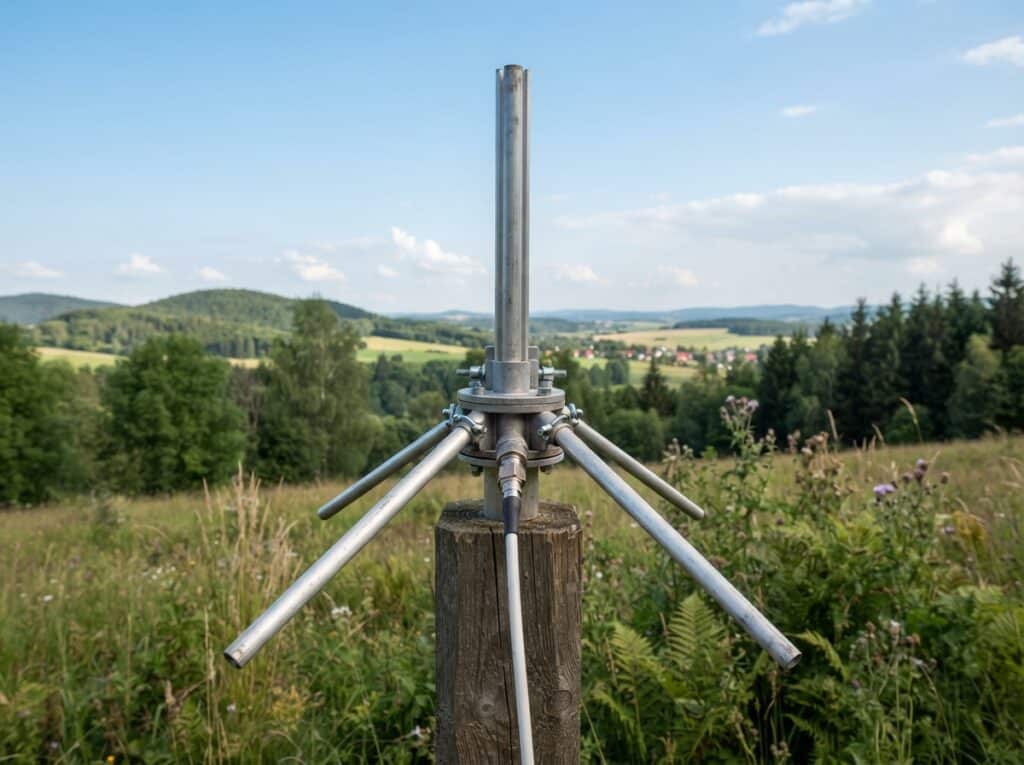

- Radiale: Dies ist die gebräuchlichste Form bei vertikalen Groundplane-Antennen. Hierbei handelt es sich um mehrere (oft 3 oder 4, aber auch mehr) leitende Drähte oder Stäbe, die vom Fußpunkt des vertikalen Elements horizontal oder leicht nach unten abgewinkelt nach außen verlaufen. Diese radialen Elemente sind ebenfalls auf eine Viertelwellenlänge (λ/4) abgestimmt, um eine optimale Reflexion und Anpassung zu gewährleisten. Sie verteilen die Rückströme des Senders und bilden die künstliche Erde.
- Konstruktion der Radiale: Die Radiale können starr sein oder als flexible Drähte ausgeführt werden. Sie werden in der Regel so angeordnet, dass sie eine gleichmäßige Abdeckung in der horizontalen Ebene gewährleisten.
- Elektrische Länge: Ähnlich wie das vertikale Element werden die radialen Elemente oft auf die Viertelwellenlänge abgestimmt. Dies sorgt für eine effektive Reflexion der Funkwellen und eine gute Anpassung der Antenne an das übertragende System.
Der Speisepunkt und die Anpassung
Der Speisepunkt ist dort, wo das Koaxialkabel oder eine andere Übertragungsleitung an die Antenne angeschlossen wird. Dies geschieht am Fußpunkt des vertikalen Elements, wo es auf die Groundplane trifft.
- Anschluss: Das Innenleben des Koaxialkabels wird mit dem vertikalen Element verbunden, während der Schirm des Koaxialkabels mit der Groundplane (oder dem Punkt, an dem die Radiale beginnen) verbunden wird.
- Impedanzanpassung: Eine gut konstruierte λ/4 Groundplane-Antenne hat eine charakteristische Impedanz von etwa 36,5 Ohm. Diese Impedanz ist nahe genug an den üblichen 50 Ohm von Koaxialkabeln und Sendern, um eine gute Leistungsübertragung zu ermöglichen. Gegebenenfalls können zusätzliche Anpassungsnetzwerke (z.B. L-Netzwerke) erforderlich sein, um eine perfekte Übereinstimmung zu erzielen und sogenannte Stehwellenverhältnisse (SWR) zu minimieren.
Funktionsweise einer Groundplane-Antenne
Die Funktionsweise einer Groundplane-Antenne basiert auf den Prinzipien der elektromagnetischen Wellenausbreitung und der Reflexion. Wenn du ein Signal über die Antenne aussendest, fließt ein Hochfrequenzstrom durch das vertikale Element. Dieses strömende Element erzeugt ein sich ausbreitendes elektromagnetisches Feld.
Das Prinzip der Spiegelung
Hier kommt die Groundplane ins Spiel. Sie fungiert als leitende Oberfläche, die die vom vertikalen Element abgestrahlten Wellen widerspiegelt. Stell dir das vertikale Element als oberen Teil eines Dipols vor, und die Groundplane bildet den fehlenden unteren Teil. Die Wellen, die nach unten gerichtet sind und auf die Groundplane treffen, werden nach oben reflektiert. Dieses reflektierte Feld überlagert sich mit dem Feld des vertikalen Elements. Das Ergebnis ist, dass die Antenne sich in ihrer Abstrahlung so verhält, als wäre sie ein vollwertiger vertikaler Dipol, der auf einer unendlich großen leitenden Oberfläche installiert ist.
Strahlungsmuster
Ein wesentliches Merkmal von Groundplane-Antennen ist ihr Strahlungsmuster. In der horizontalen Ebene strahlt eine ideal konstruierte vertikale Groundplane-Antenne omnidirektional, das heißt, sie strahlt in alle Richtungen gleichmäßig ab. In der vertikalen Ebene ist die Abstrahlung am stärksten in Richtung des Horizonts und nimmt nach oben und unten hin ab. Dieses Muster ist sehr vorteilhaft für Anwendungen, bei denen eine Rundumabdeckung erforderlich ist, wie z.B. bei Basisstationen für Mobilfunknetze oder bei Seenotfunkbaken.
Effekt der Groundplane-Größe und -Gestaltung
- Größe: Je größer der Durchmesser der Groundplane-Scheibe oder je länger und zahlreicher die Radiale sind, desto besser wird die Illusion einer unendlichen leitenden Fläche erzeugt. Eine kleine oder unvollständige Groundplane führt zu einem Verlust an Effizienz und einer Veränderung des Strahlungsmusters.
- Radiale Winkel: Traditionell werden Radiale horizontal installiert. Das Herunterbiegen der Radiale (oft auf ca. 45 Grad) kann die Eingangsimpedanz der Antenne erhöhen, was die Anpassung an 50-Ohm-Systeme erleichtert. Dies ist eine gängige Praxis, um eine Impedanz von etwa 50 Ohm zu erreichen.
- Elektrische Länge der Radiale: Während die Viertelwellenlänge (λ/4) der Standard ist, können auch leicht abweichende Längen verwendet werden, um die Impedanz oder das Strahlungsmuster fein abzustimmen.
Resonanz und Abstimmung
Die Antenne ist resonant, wenn ihre elektrische Länge auf die Betriebsfrequenz abgestimmt ist. Dies geschieht durch die Wahl der Länge des vertikalen Elements und der Radiale. Wenn die Antenne resonant ist, werden die eingehenden Energie effizient in Funkwellen umgewandelt, und es gibt minimale Reflexionen zurück zur Quelle. Dies wird durch ein niedriges Stehwellenverhältnis (SWR) angezeigt.
Übersicht: Schlüsselparameter und Eigenschaften
| Aspekt | Beschreibung | Bedeutung für dich | Typische Ausführung |
|---|---|---|---|
| Vertikales Element | Der primäre Abstrahler der Antenne. | Bestimmt die Hauptfrequenz der Antenne. | λ/4 Stab oder Rohr. |
| Groundplane | Leitende Fläche, die als „künstliche Erde“ dient. | Ermöglicht omnidirektionale Abstrahlung und effiziente Funktion. | Radial-System oder leitende Scheibe. |
| Radialen (bei radialbasierten Groundplanes) | Horizontale oder abgewinkelte Leiter, die von der Basis ausgehen. | Bilden die Reflexionsfläche und beeinflussen die Impedanz. | 3-4 (oder mehr) λ/4 Drähte/Stäbe. |
| Strahlungsmuster (horizontal) | Die Richtungsabhängigkeit der abgestrahlten Leistung in der horizontalen Ebene. | Entscheidend für Rundumabdeckung. | Omnidirektional (gleichmäßig in alle Richtungen). |
| Strahlungsmuster (vertikal) | Die Richtungsabhängigkeit der abgestrahlten Leistung in der vertikalen Ebene. | Beeinflusst Reichweite und Bodenwellenausbreitung. | Maximal am Horizont, abnehmend nach oben/unten. |
| Eingangsimpedanz | Die elektrische Impedanz, die die Antenne am Speisepunkt präsentiert. | Wichtig für die effiziente Leistungsübertragung vom Sender zur Antenne. | Ca. 36,5 Ohm (für λ/4 vertikal über unendlich große Groundplane), kann durch abgewinkelte Radiale auf ca. 50 Ohm angepasst werden. |
| Frequenzbereich | Die Frequenzen, bei denen die Antenne mit guter Leistung arbeitet. | Wird primär durch die Länge der Elemente bestimmt. | Schmalbandig für einfache λ/4 Designs, breiter bei speziellen Konstruktionen. |
Anwendungsbereiche von Groundplane-Antennen
Aufgrund ihrer vielseitigen Eigenschaften finden Groundplane-Antennen breite Anwendung in verschiedenen Bereichen der Funkkommunikation:
- Mobilfunk: Basisstationen nutzen oft Groundplane-Antennen für die Rundumabdeckung von Mobiltelefonen.
- Amateurfunk: Funkamateure verwenden sie häufig für den Kurzwellen-, UKW- und Dezimeterwellenbetrieb, insbesondere wenn eine einfache vertikale Antenne mit guter Leistung gefragt ist.
- Flugfunk: Einige Flugfunkgeräte, insbesondere für die Bodentelefonie oder bei Flugfeldbetreibern, können Groundplane-Antennen nutzen.
- Maritimfunk: Auf Schiffen werden sie für die allgemeine Kommunikation und Notrufe eingesetzt, wo eine zuverlässige Abdeckung in alle Richtungen entscheidend ist.
- Professioneller Funkdienst: Verschiedene professionelle Funkdienste, wie z.B. für öffentliche Sicherheit oder Logistikunternehmen, setzen auf Groundplane-Antennen für ihre mobilen und festen Stationen.
- Messungen: Als Referenzantennen für Feldstärkemessungen oder zur Kalibrierung von Messgeräten.
Vorteile und Nachteile
Wie jede Antennenform hat auch die Groundplane-Antenne ihre spezifischen Vor- und Nachteile, die du bei der Auswahl für deine Anwendung berücksichtigen solltest.
Vorteile
- Omnidirektionale Abstrahlung: Bietet eine gute Abdeckung in der horizontalen Ebene, ideal für mobile Kommunikation.
- Einfacher Aufbau: Relativ einfach zu konstruieren und zu installieren, besonders bei Verwendung von radialen Elementen.
- Kostengünstig: Die Materialien sind in der Regel preiswert und leicht verfügbar.
- Vertikale Polarisation: Gut geeignet für die Überwindung von Hindernissen und für die Kommunikation mit mobilen Geräten, die oft eine vertikale Polarisation aufweisen.
- Gute Leistung für ihre Größe: Bietet eine respektable Effizienz für eine Antenne, die oft nicht sehr groß sein muss.
Nachteile
- Abhängigkeit von der Groundplane: Die Leistung ist stark von der Qualität und Größe der Groundplane abhängig. Eine schlechte Groundplane reduziert die Effizienz drastisch.
- Begrenzte Bandbreite: Einfache λ/4 Designs sind oft schmalbandig, was bedeutet, dass sie nur in einem engen Frequenzbereich optimal arbeiten.
- Bodennahe Abstrahlung: Das Strahlungsmuster liegt relativ tief am Horizont, was bei Hindernissen auf dem Boden zu Problemen führen kann.
- Witterungsanfällig: Die verschiedenen Elemente, insbesondere die Radiale, können durch Wind, Eis und mechanische Belastungen beschädigt werden.
Das sind die neuesten Groundplane Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Groundplane-Antenne: Aufbau und Funktionsweise
Was ist der Hauptzweck der Groundplane bei einer Groundplane-Antenne?
Die Groundplane dient dazu, die abgestrahlten oder empfangenen Funkwellen zu spiegeln und eine künstliche leitende Erdoberfläche zu simulieren. Dies ermöglicht der Antenne, sich ähnlich wie ein Dipol zu verhalten und eine effiziente, omnidirektionale Abstrahlung in der horizontalen Ebene zu erreichen.
Sind Groundplane-Antennen für alle Frequenzen geeignet?
Groundplane-Antennen sind für eine breite Palette von Frequenzen geeignet, von Niederfrequenzen bis zu Mikrowellen. Die spezifische Konstruktion (Länge der Elemente, Größe der Groundplane) muss jedoch immer auf die jeweilige Betriebsfrequenz abgestimmt werden.
Welche Rolle spielt die Länge der Radiale für die Funktion der Groundplane-Antenne?
Die Länge der Radiale ist entscheidend für die elektrische „Größe“ der Groundplane. Typischerweise werden Radiale auf eine Viertelwellenlänge (λ/4) abgestimmt, um eine effektive Reflexion der Funkwellen zu gewährleisten und die Eingangsimpedanz der Antenne zu optimieren. Abweichungen in der Länge können das Strahlungsmuster und die Anpassung beeinflussen.
Kann ich eine Groundplane-Antenne ohne eine physische Groundplane verwenden?
Eine physische Groundplane (entweder eine leitende Platte oder ein System von Radiale) ist für die korrekte Funktion einer Groundplane-Antenne unerlässlich. Ohne sie würde die Antenne nicht effizient arbeiten, und ihr Strahlungsmuster wäre stark beeinträchtigt. Sie kann nicht durch eine bloße Leitung ersetzt werden, die nicht elektrisch leitend mit dem Speisepunkt verbunden ist.
Wie beeinflusst die Anzahl der Radiale die Leistung einer Groundplane-Antenne?
Eine größere Anzahl von Radiale verbessert in der Regel die Effizienz und die Anpassung der Groundplane-Antenne, da sie eine bessere Annäherung an eine unendlich große leitende Fläche darstellt. Drei oder vier Radiale sind oft ein guter Kompromiss zwischen Leistung und einfacher Konstruktion. Mehr Radiale können die Antenne noch weiter optimieren, aber die Leistungssteigerung wird mit jeder zusätzlichen Radial-Einheit geringer.
Ist eine Groundplane-Antenne eine gute Wahl für Fernkommunikation?
Die Eignung einer Groundplane-Antenne für Fernkommunikation hängt von der spezifischen Anwendung und den Umgebungsbedingungen ab. Ihre omnidirektionale Abstrahlung ist gut für die Erreichung eines breiten Bereichs, aber ihre relativ flache Abstrahlung in der Vertikalen kann durch Hindernisse beeinträchtigt werden. Für bestimmte Arten der Fernkommunikation können gerichtete Antennen mit stärkerem Gewinn in eine bestimmte Richtung vorteilhafter sein.
Kann ich eine Groundplane-Antenne für mehrere Frequenzbänder gleichzeitig nutzen?
Einfache Viertelwellen-Groundplane-Antennen sind in der Regel schmalbandig und für ein einzelnes Frequenzband ausgelegt. Es gibt jedoch auch Breitband- oder Mehrband-Konstruktionen, die durch spezielle Designelemente oder die Verwendung von Resonatoren oder Anpassungsnetzwerken für mehrere Bänder optimiert werden können. Diese sind jedoch komplexer in Aufbau und Abstimmung.
