Manchmal sendest du auf Kurzwelle und fragst dich, warum deine Signale scheinbar ins Leere laufen und bestimmte Entfernungen unerreichbar bleiben. Dieses Phänomen, bekannt als Skip Zone, ist ein faszinierendes Zusammenspiel zwischen deiner Sendeanlage, der Ionosphäre und deinem Empfänger.
Das sind die beliebtesten Funkhandbuch Produkte
Das Grundprinzip der Kurzwelle: Reflexion an der Ionosphäre
Kurzwelle (KW) nutzt die Reflexion von Radiowellen an der Ionosphäre, einer elektrisch geladenen Schicht der Erdatmosphäre, um Entfernungen zu überbrücken, die mit reinem Sichtkontakt (wie bei UKW) nicht möglich wären. Die Ionosphäre besteht aus verschiedenen Schichten, die durch Sonnenstrahlung, insbesondere UV-Licht und Röntgenstrahlung, ionisiert werden. Diese geladenen Teilchen, Elektronen und Ionen, beeinflussen das Verhalten von Radiowellen. Je nach Frequenz und Dichte der Ionosphäre werden die Wellen reflektiert, absorbiert oder durchgelassen.
Die Rolle der Ionosphärenschichten
Die Ionosphäre ist nicht homogen. Sie unterteilt sich in mehrere Hauptschichten, deren Dichte und Höhe im Laufe des Tages und des Jahres variieren:
- D-Schicht (ca. 50-90 km Höhe): Diese Schicht ist tagsüber am dichtesten und absorbiert vor allem höhere KW-Frequenzen und Mittelwellen. Nachts verschwindet sie weitgehend, was die Ausbreitung auf diesen Bändern verbessert.
- E-Schicht (ca. 90-150 km Höhe): Die E-Schicht reflektiert niedrige KW-Frequenzen und ist tagsüber stärker ausgeprägt als nachts. Gelegentliche Sporadic-E-Ereignisse können hier ungewöhnliche Reflexionen verursachen.
- F1- und F2-Schicht (ca. 150-400 km Höhe): Diese sind die wichtigsten Reflexionsschichten für die Langstreckenkommunikation auf Kurzwelle. Die F2-Schicht ist in der Regel die höchste und dichteste und damit für die größten Reichweiten verantwortlich. Sie ist nachts oft geteilt in F1 und F2, wobei die F2-Schicht die entscheidendere für die globale Ausbreitung ist.

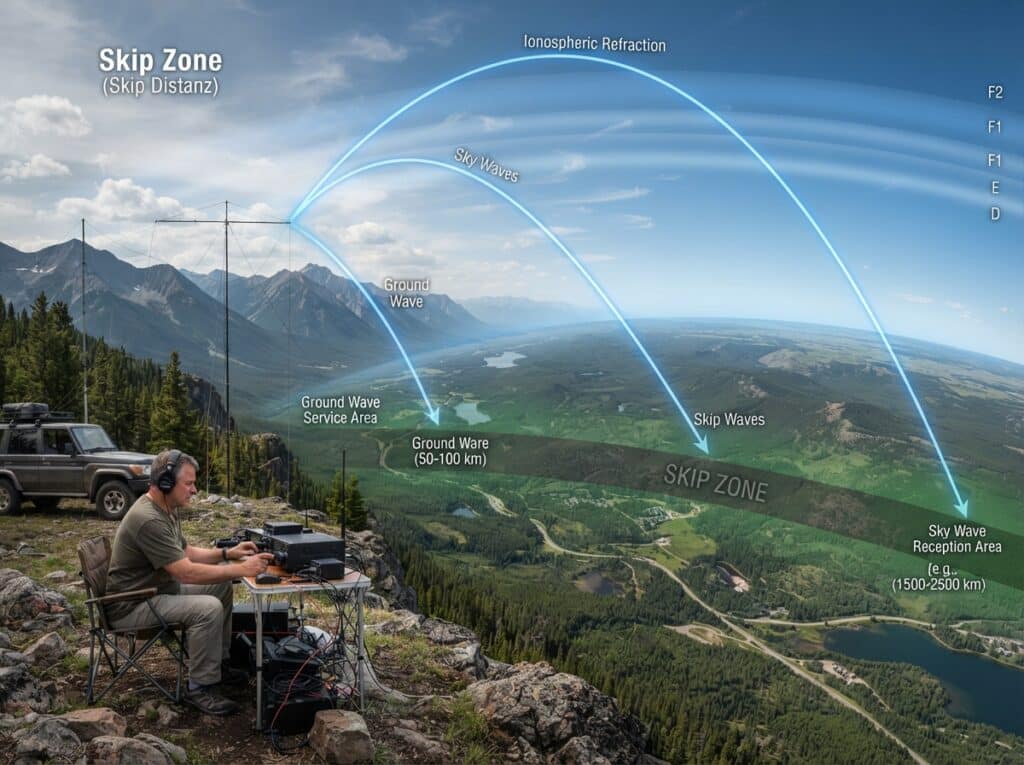

Wie entsteht die Skip Zone?
Die Skip Zone resultiert daraus, dass die Radiowellen nicht geradeaus zum Empfänger reisen, sondern in einem Bogen über die Ionosphäre und wieder zurück zur Erde. Stell dir vor, du wirfst einen Ball in die Luft. Er fliegt hoch und fällt dann zurück. Bei der Kurzwelle ist das Prinzip ähnlich, nur dass die „Erde“ in diesem Fall die Ionosphäre und die zurückfallende „Bahn“ die zurückgelegte Distanz auf der Erdoberfläche ist.
Wenn deine Sendeenergie und der Einfallswinkel auf die Ionosphäre nicht optimal aufeinander abgestimmt sind, kann es passieren, dass die Wellen entweder zu flach eintreffen und durch die Ionosphäre hindurchfliegen (weil die Reflexion bei diesem Winkel nicht stark genug ist), oder sie zu steil eintreffen und zu nah auf der Erde wieder aufschlagen. Dazwischen liegt eine Zone, in der keine Reflexion stattfindet und somit kein Signal empfangen werden kann – die Skip Zone.
Faktoren, die die Skip Zone beeinflussen
Mehrere Faktoren bestimmen die Größe und Lage der Skip Zone:
- Frequenz: Niedrigere KW-Frequenzen (z.B. 1,8 MHz, 3,5 MHz) werden leichter und in flacheren Winkeln von der Ionosphäre reflektiert. Sie neigen dazu, größere Distanzen zu überbrücken und haben tendenziell kleinere Skip Zones. Höhere Frequenzen (z.B. 28 MHz, 50 MHz) benötigen steilere Einfallswinkel und eine dichtere Ionosphäre für die Reflexion. Sie sind besser für mittlere Distanzen geeignet, können aber bei ungünstigen Bedingungen größere Skip Zones aufweisen.
- Einfallswinkel (Elevation): Der Winkel, in dem deine Antenne das Signal zur Ionosphäre abstrahlt, ist entscheidend. Ein flacher Winkel ist gut für die Reflexion an der oberen Ionosphäre und weite Sprünge. Ein steilerer Winkel ist besser für kürzere Sprünge, kann aber dazu führen, dass die Welle die Ionosphäre durchdringt.
- Ionosphärendichte: Die Dicke und Dichte der Ionosphärenschichten variieren stark. Tagsüber ist die Ionosphäre dichter und stärker, was zu besseren Reflexionen auf niedrigeren Frequenzen führen kann. Nachts wird sie dünner, und die Reflexionseigenschaften ändern sich. Sonnenaktivität (Sonnenfleckenzyklus) spielt hierbei eine massive Rolle – höhere Aktivität bedeutet generell eine dichtere und energiereichere Ionosphäre.
- Tageszeit und Jahreszeit: Die Ionosphäre ist tagsüber deutlich aktiver als nachts. Bestimmte Frequenzbänder sind daher zu bestimmten Tageszeiten und Jahreszeiten für die DX-Kommunikation (Fernverbindungen) besser geeignet.
- Sendeleistung und Antennengewinn: Während diese Faktoren nicht direkt die Skip Zone *erzeugen*, beeinflussen sie, ob dein Signal stark genug ist, um die Skip Zone zu überwinden oder am anderen Ende der Skip Zone überhaupt noch empfangbar zu sein. Eine höhere Leistung und eine gerichtete Antenne können helfen, schwache Signale über die Skip Zone hinweg zu verstärken.
Tabelle der Ausbreitungseigenschaften
| Frequenzband (MHz) | Typische Tagesausbreitung | Typische Nachtausbreitung | Skip Zone Merkmale | Empfohlene Distanzen |
|---|---|---|---|---|
| 1.8 (160m) | Kurz bis Mittel (lokal/regional) | Weltweit möglich, oft mit viel Rauschen | Tendiert zu kleinen Skip Zones bei Tag, größere bei Nacht auf den meisten Frequenzen | Regional bis global, besonders nachts |
| 3.5 (80m) | Regional bis kontinental | Kontinental bis global | Ähnlich wie 1.8 MHz, aber mit etwas größeren Skip Zones tagsüber | Regional bis global, besonders nachts |
| 7 (40m) | Kontinental bis interkontinental | Kontinental bis global (oft mit weniger Rauschen als 80m) | Deutlichere Skip Zone tagsüber, die sich mit der Frequenz verschiebt. Nachts wird die Skip Zone kleiner. | Kontinental bis global |
| 14 (20m) | Interkontinental bis global | Interkontinental, nachts oft besser für Mittelstrecken | Signifikante Skip Zone tagsüber, besonders am Mittag. Tagsüber sind oft nur mittlere bis weite Distanzen möglich. Nachts schließt sich die Skip Zone auf den unteren Kilometern. | Global, besonders tagsüber |
| 21 (15m) | Global, gut für „DX“ | Nachts oft geschlossene Skip Zone für Fernverbindungen, eher regionale/kontinentale Verbindungen | Erfordert eine dichtere Ionosphäre. Skip Zone kann tagsüber sehr ausgeprägt sein. | Global, besonders tagsüber bei hoher Sonnenaktivität |
| 28 (10m) | Gelegentlich global („opening“) | Sehr selten für globale Sprünge | Stark abhängig von Sonnenaktivität. Kanäle können sich plötzlich öffnen und schließen. Skip Zone kann sehr groß sein. | Meist mittlere bis weite Distanzen, gelegentlich global |
Die Auswirkung von Sonnenaktivität
Der elfjährige Sonnenfleckenzyklus hat einen enormen Einfluss auf die Ionosphäre und damit auf die Skip Zone. Während eines Sonnenfleckenmaximums ist die Ionosphäre dichter und energiereicher. Das bedeutet:
- Höhere Frequenzen werden besser reflektiert: Bänder wie 10m und 15m sind geöffnet und ermöglichen globale Verbindungen.
- Niedrigere Frequenzen können stärker absorbiert werden: 160m und 80m können tagsüber schwieriger zu nutzen sein.
- Die Skip Zone kann sich verschieben: Die Distanzen, die von den verschiedenen Frequenzen abgedeckt werden, ändern sich.
In Zeiten geringer Sonnenaktivität (Sonnenfleckenminimum) ist die Ionosphäre schwächer. Das führt dazu, dass:
- Niedrigere Frequenzen besser funktionieren: 160m und 80m werden oft die Hauptbänder für Langstrecken.
- Höhere Frequenzen sind weniger zuverlässig: 10m und 15m sind oft geschlossen oder nur für sehr kurze Zeiträume geöffnet.
Strategien zur Überwindung der Skip Zone
Auch wenn du die Skip Zone nicht eliminieren kannst, gibt es Strategien, um ihre Auswirkungen zu minimieren und dennoch gute Verbindungen zu erzielen:
- Frequenzwahl: Wähle die für deine Distanz und die aktuelle Tageszeit/Sonnenaktivität am besten geeignete Frequenz. Experimentiere mit verschiedenen Bändern.
- Zeitpunkt des Sendens: Nutze die „Faltungszeiten“ (Overlap Times), wenn zwei verschiedene Ionosphärenschichten für eine Verbindung genutzt werden können, oder die Zeiten, in denen die Ionosphäre für deine gewünschte Distanz am besten geeignet ist (z.B. Dämmerung für niedrigere Bänder, Mittag für höhere Bänder bei hoher Sonnenaktivität).
- Antenneneffizienz: Eine gut abgestimmte Antenne, die das Signal möglichst gerichtet abstrahlt, kann helfen, dein Signal durch die Skip Zone zu „drücken“ und das empfangene Signal zu maximieren.
- Sendeleistung: Erhöhe deine Leistung, wo es erlaubt ist und sinnvoll erscheint.
- Geduld und Ausdauer: Funkbetrieb auf Kurzwelle ist nicht immer konstant. Es gibt gute und schlechte Tage. Bleibe dran, und du wirst die Öffnungen erleben.
- Empfangsantennen: Eine gute Empfangsantenne, die gezielt auf das Signal ausgerichtet ist und Störungen minimiert, ist ebenfalls entscheidend.
- Verwendung von Repeatern oder Relais (falls verfügbar): Für manche Anwendungen können lokale Relais oder automatische Repeater-Stationen helfen, die Reichweite zu erweitern, indem sie Signale weiterleiten und so die Skip Zone umgehen.
Das sind die neuesten Funkhandbuch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Skip Zone: Warum manche Entfernungen auf Kurzwelle schwer erreichbar sind
Was genau ist die Skip Zone?
Die Skip Zone ist eine geografische Region auf der Erdoberfläche, in der deine Kurzwelle-Sendungen nicht empfangen werden können. Das liegt daran, dass die Radiowellen in einem Bogen durch die Ionosphäre und zurück zur Erde laufen. In der Skip Zone liegen die Orte, an denen die reflektierten Wellen entweder zu kurz oder zu weit entfernt auf die Erde treffen, um dort empfangbar zu sein.
Warum sind niedrigere Frequenzen besser für weite Distanzen?
Niedrigere Kurzwelle-Frequenzen werden von der Ionosphäre leichter und in flacheren Winkeln reflektiert. Dies ermöglicht es den Wellen, über größere Entfernungen „zu springen“, bevor sie wieder auf die Erde treffen. Sie sind auch widerstandsfähiger gegen Absorption durch die D-Schicht der Ionosphäre, insbesondere nachts.
Wie beeinflusst die Tageszeit die Skip Zone?
Die Ionosphäre ist tagsüber durch die Sonnenstrahlung viel dichter und aktiver. Dies führt dazu, dass die Reflektionspunkte für verschiedene Frequenzen näher an deiner Sende-Position liegen können, was die Skip Zone tagsüber tendenziell vergrößert. Nachts, wenn die Ionosphäre dünner wird, schließen sich die Skip Zones auf niedrigeren Frequenzen, was die globale Kommunikation auf diesen Bändern verbessert.
Ist die Skip Zone immer gleich?
Nein, die Skip Zone ist niemals gleich. Sie verändert sich ständig aufgrund von Faktoren wie der Tageszeit, der Jahreszeit, der Sonnenaktivität (Sonnenfleckenzyklus), der jeweiligen Frequenz und der individuellen Beschaffenheit der Ionosphäre zu einem bestimmten Zeitpunkt.
Kann ich die Skip Zone komplett vermeiden?
Nein, die Skip Zone ist ein physikalisches Phänomen, das mit der Ausbreitung von Kurzwelle-Signalen durch die Ionosphäre verbunden ist. Du kannst sie nicht komplett vermeiden, aber du kannst sie durch die Wahl der richtigen Frequenz, des richtigen Sendezeitpunkts und durch den Einsatz von optimierter Ausrüstung und Antennen minimieren oder die Verbindungen in die Skip Zone hinein maximieren.
Was sind „DX-Bedingungen“?
DX-Bedingungen beziehen sich auf eine Zeit, in der die Ionosphäre besonders günstig für die Langstreckenkommunikation (DX) ist. Das bedeutet, dass die Skip Zone kleiner ist oder sich die Frequenzbereiche, die für weite Sprünge geeignet sind, öffnen. Diese Bedingungen sind oft mit Phasen hoher Sonnenaktivität verbunden.
Wie helfen mir Propagationsvorhersagen?
Propagationsvorhersagen nutzen Daten über Sonnenaktivität, Tageszeit und die bekannten Muster der Ionosphärenschichten, um Vorhersagen über die wahrscheinliche Ausbreitung auf verschiedenen Frequenzbändern zu treffen. Sie können dir helfen, die besten Zeiten und Frequenzen für deine gewünschten Verbindungen zu identifizieren und so die Auswirkungen der Skip Zone besser zu verstehen und zu nutzen.
