Du fragst dich, ob ein Frequenzzähler beim Funkbasteln wirklich unverzichtbar ist und wofür genau du ihn benötigst? Um präzise und funktionierende Funkprojekte zu realisieren, ist die genaue Kenntnis und Einstellung von Frequenzen entscheidend.
Das sind die beliebtesten Frequenzzähler Produkte
Die Bedeutung der Frequenzkontrolle im Funkbasteln
Als Funkbastler bewegst du dich in einem faszinierenden Feld, das von elektromagnetischen Wellen und ihrer exakten Steuerung lebt. Ob du Sender, Empfänger, Oszillatoren oder Antennen entwickelst, die Frequenz ist das Herzstück jedes Funkprojekts. Eine Abweichung von der gewünschten Frequenz kann dazu führen, dass dein Projekt nicht wie erwartet funktioniert, Störungen verursacht oder gar keine Verbindung aufbauen kann. Hier kommt der Frequenzzähler ins Spiel: Er ist dein unverzichtbares Werkzeug, um die Betriebsfrequenz deiner Schaltungen zu messen, einzustellen und zu überprüfen. Ohne ein solches Instrument navigierst du im Funkbereich quasi im Blindflug.
Grundlagen des Frequenzzählers und seine Funktionsweise
Ein Frequenzzähler ist ein elektronisches Messgerät, das die Frequenz eines elektrischen Signals misst. Vereinfacht ausgedrückt, zählt er die Anzahl der Perioden eines periodischen Signals innerhalb einer bestimmten Zeitspanne. Diese Anzahl, geteilt durch die Zeitspanne, ergibt die Frequenz in Hertz (Hz). Moderne Frequenzzähler können Frequenzen im Bereich von wenigen Hertz bis zu mehreren Gigahertz (GHz) messen und bieten dabei eine hohe Genauigkeit.
Die Funktionsweise basiert im Kern auf folgenden Schritten:
- Signalaufbereitung: Das zu messende Signal wird zunächst aufbereitet. Dies kann die Formung des Signals, die Verstärkung oder die Begrenzung auf eine bestimmte Amplitude umfassen, um eine zuverlässige Zählung zu gewährleisten.
- Zählschaltung: Ein interner Taktgeber, der selbst hochpräzise ist, definiert die Messzeit. Während dieser Zeit zählt eine digitale Zählschaltung die Impulse des aufbereiteten Signals.
- Anzeige: Nach Ablauf der Messzeit wird die gezählte Anzahl von Impulsen in die entsprechende Frequenz umgerechnet und auf einem Display, meist einer digitalen Anzeige, ausgegeben.
Konkrete Anwendungen eines Frequenzzählers für Funkbastler
Für dich als Funkbastler bietet ein Frequenzzähler eine breite Palette an Einsatzmöglichkeiten, die weit über das bloße Ablesen einer Zahl hinausgehen:

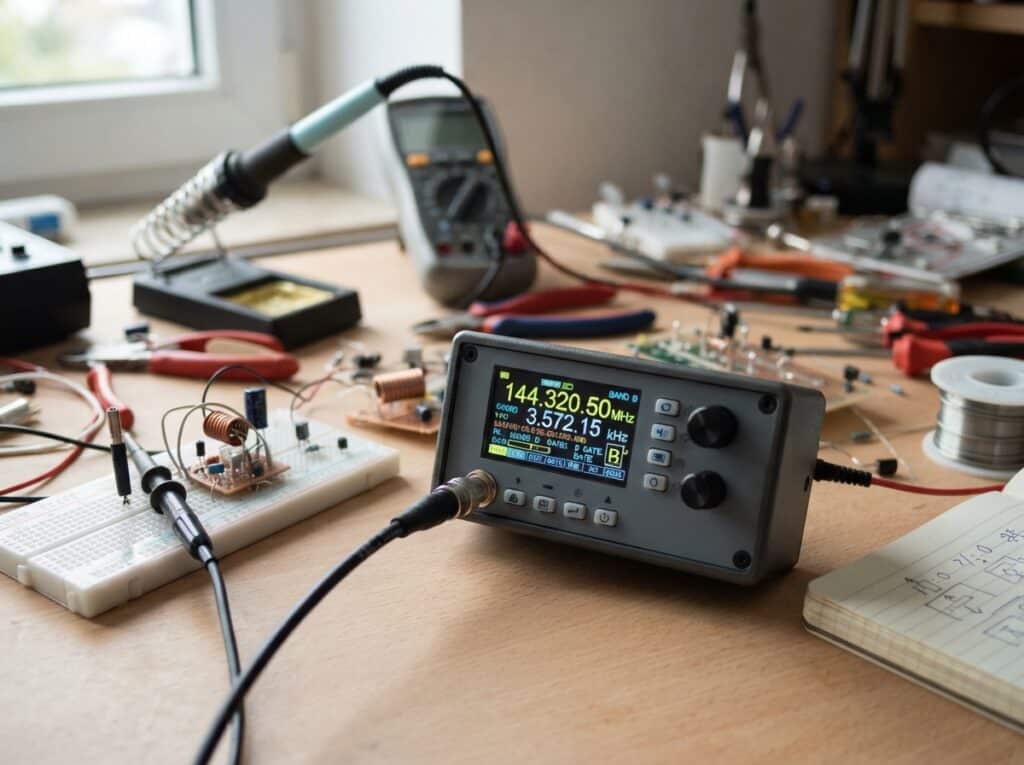

Abgleich und Kalibrierung von Oszillatoren
Oszillatoren sind das Fundament vieler Funkgeräte, da sie die Trägerfrequenz für die Übertragung oder die Referenzfrequenz für die Demodulation erzeugen. Ob du einen einfachen LC-Oszillator, einen Quarzoszillator oder einen komplexeren PLL-Synthesizer (Phase-Locked Loop) baust, der Frequenzzähler ist unerlässlich, um die Ausgangsfrequenz exakt auf den gewünschten Wert einzustellen. Ohne präzise Frequenzen können deine Sende- und Empfangssysteme nicht harmonisch zusammenarbeiten. Du kannst so sicherstellen, dass dein Sender auf der exakt richtigen Frequenz sendet und dein Empfänger diese auch sauber empfangen kann.
Überprüfung von Sendefrequenzen
Bei der Entwicklung eigener Sender, sei es für Amateurfunk, Fernsteuerungen oder drahtlose Kommunikationsmodule, musst du die Einhaltung von Frequenzbereichen und gesetzlichen Vorschriften sicherstellen. Ein Frequenzzähler ermöglicht es dir, die tatsächliche Sendefrequenz deines Projekts zu messen und mit den Spezifikationen abzugleichen. Dies verhindert nicht nur potenzielle rechtliche Probleme, sondern gewährleistet auch, dass dein Signal dort ankommt, wo es soll, und keine benachbarten Kanäle stört.
Diagnose von Empfängerproblemen
Auch bei der Fehlersuche in Empfängerschaltungen spielt der Frequenzzähler eine wichtige Rolle. Du kannst damit die Zwischenfrequenzen von Superheterodyn-Empfängern überprüfen oder die Frequenzstabilität von Lokaloszillatoren messen, die für die Abstimmung zuständig sind. Wenn dein Empfänger nicht die erwarteten Signale empfängt, kann ein Frequenzzähler helfen, festzustellen, ob das Problem an der Abstimmung oder an fehlerhaften Oszillatorfrequenzen liegt.
Antennenentwicklung und -abgleich
Während ein Frequenzzähler nicht direkt die Antennenleistung misst, ist er indirekt involviert. Viele Antennenanalysatoren, die zur Optimierung von Antennen verwendet werden, basieren auf Frequenzmessungen. Du kannst einen Frequenzzähler nutzen, um die Resonanzfrequenz einer Antenne zu bestimmen, insbesondere bei einfachen Dipol- oder Monopolantennen, indem du die Frequenz eines angekoppelten Oszillators misst, der mit der Antenne verbunden ist und bei seiner Resonanzfrequenz die stärkste Kopplung zeigt.
Prüfung von Filtern und Modulatoren
Bei der Entwicklung von Bandpassfiltern oder Modulatoren ist die präzise Frequenzkenntnis ebenfalls entscheidend. Du kannst mit dem Frequenzzähler die Mittenfrequenz eines Filters messen oder die Frequenzen, die bei der Modulation entstehen. Dies hilft dir, die gewünschten Spezifikationen deiner Schaltungen zu erreichen und sicherzustellen, dass sie korrekt arbeiten.
Verständnis von Funkprotokollen
Viele moderne Funkkommunikationssysteme nutzen komplexe Frequenzsprungverfahren oder digitale Modulationstechniken, bei denen die Frequenz dynamisch variiert wird. Ein Frequenzzähler kann dir helfen, diese dynamischen Frequenzänderungen zu beobachten und besser zu verstehen, wie diese Protokolle funktionieren. Dies ist besonders wertvoll, wenn du dich mit SDR (Software Defined Radio) beschäftigst.
Verschiedene Arten von Frequenzzählern für das Funkbasteln
Auf dem Markt gibt es eine Vielzahl von Frequenzzählern, die sich in ihrem Funktionsumfang, ihrer Genauigkeit und ihrem Preis unterscheiden. Für den Funkbastler sind insbesondere folgende Typen relevant:
Handliche Frequenzzähler mit Messbereich bis ca. 2,4 GHz
Diese Geräte sind oft portabel und relativ preisgünstig. Sie eignen sich hervorragend für die meisten Amateurfunk- und Hobbyelektronikprojekte. Ihre Messbereiche decken in der Regel die gängigen Frequenzen für UKW und UHF ab, was für viele Anwendungen ausreichend ist.
Frequenzzähler als Teil eines Multimeters
Einige digitale Multimeter verfügen über eine integrierte Frequenzzählfunktion. Diese sind oft auf niedrigere Frequenzen beschränkt und bieten nicht die Präzision dedizierter Frequenzzähler, können aber für einfache Anwendungen oder zur groben Überprüfung nützlich sein.
Professionelle Frequenzzähler und Spektrumanalysatoren
Diese Geräte sind deutlich teurer, bieten aber eine höhere Genauigkeit, einen größeren Messbereich und zusätzliche Funktionen wie die Darstellung des Frequenzspektrums. Für anspruchsvolle Projekte oder den professionellen Einsatz sind sie die erste Wahl.
DIY Frequenzzähler-Kits und -Module
Für den Bastler, der gerne selbst lötet und programmiert, gibt es zahlreiche DIY-Kits und Module, die auf Mikrocontrollern basieren. Diese können eine kostengünstige Möglichkeit sein, einen Frequenzzähler zu erhalten und gleichzeitig etwas über die dahinterliegende Technik zu lernen.
Worauf du beim Kauf eines Frequenzzählers achten solltest
Wenn du planst, dir einen Frequenzzähler für dein Funkbastel-Hobby anzuschaffen, solltest du einige wichtige Kriterien berücksichtigen, um sicherzustellen, dass das Gerät deinen Anforderungen entspricht:
Messbereich
Überlege dir, welche Frequenzbereiche du am häufigsten benötigst. Für die meisten Hobbyprojekte sind Frequenzen bis 1 GHz oder 2,4 GHz gut geeignet. Wenn du dich mit höheren Frequenzen beschäftigst (z.B. im Mikrowellenbereich), benötigst du ein Gerät mit entsprechendem Messbereich.
Genauigkeit und Auflösung
Die Genauigkeit gibt an, wie nah die gemessene Frequenz am tatsächlichen Wert liegt. Die Auflösung bestimmt, wie viele Nachkommastellen die Anzeige hat. Für präzises Arbeiten sind eine hohe Genauigkeit und Auflösung von Vorteil.
Empfindlichkeit
Die Empfindlichkeit gibt an, wie schwache Signale das Gerät noch messen kann. Eine höhere Empfindlichkeit ist wichtig, wenn du sehr kleine Signale messen möchtest.
Eingangsimpedanz
Die Eingangsimpedanz sollte möglichst hoch sein, um das zu messende Signal nicht zu stark zu belasten. Üblich sind 50 Ohm oder 1 Megaohm.
Zusätzliche Funktionen
Einige Frequenzzähler bieten zusätzliche Funktionen wie eine Haltefunktion (Hold), die Möglichkeit, die letzte Messung zu speichern, oder einen Ausgang für ein Gate-Signal. Überlege, welche dieser Funktionen für dich nützlich sein könnten.
Stromversorgung
Viele Frequenzzähler werden über ein externes Netzteil oder Batterien betrieben. Achte auf eine flexible Stromversorgung, falls du das Gerät auch unterwegs einsetzen möchtest.
Typische Messsituationen und Tipps zur Anwendung
Die praktische Anwendung eines Frequenzzählers erfordert etwas Übung und das Wissen um einige Tricks:
Direkter Anschluss vs. Antennenkoppler
Bei der Messung von Frequenzen aus Oszillatoren oder Signalgeneratoren kannst du oft direkt mit einem geeigneten Kabel anschließen. Bei der Messung von Funkgeräten oder Antennen solltest du beachten, dass der Frequenzzähler selbst eine gewisse Last darstellt. Für die Messung von HF-Signalen in der Luft (z.B. von einem Sender) ist ein Antennenkoppler oder ein spezieller HF-Tastkopf erforderlich, um das Signal sicher und mit möglichst geringer Beeinflussung zu erfassen.
Umgang mit starken Signalen
Zu starke Signale können den Frequenzzähler beschädigen oder zu fehlerhaften Messungen führen. Verwende bei Bedarf einen Dämpfungsglied (Attenuator), um das Signal abzuschwächen.
Störsignale
In einer Funkumgebung können Störsignale die Messung beeinflussen. Achte darauf, dass du das zu messende Signal möglichst isoliert und die Messleitung kurz hältst, um unerwünschte Einkopplungen zu minimieren.
Kalibrierung
Regelmäßige Kalibrierung deines Frequenzzählers, insbesondere wenn er für professionelle Zwecke eingesetzt wird, ist wichtig, um die Genauigkeit der Messungen zu gewährleisten. Für den Hobbybereich ist dies meist weniger kritisch, kann aber bei Bedarf über eine Referenzfrequenz erfolgen, falls das Gerät dies unterstützt.
Tabelle der Frequenzzähler-Anwendungen im Funkbasteln
| Anwendungsbereich | Hauptfunktion des Frequenzzählers | Bedeutung für das Funkprojekt |
|---|---|---|
| Oszillator-Abgleich | Messung und Einstellung der Ausgangsfrequenz | Gewährleistung der korrekten Träger- oder Referenzfrequenz. |
| Senderentwicklung | Verifizierung der Sendefrequenz, Einhaltung von Vorschriften | Sicherstellung der korrekten Übertragung, Vermeidung von Störungen. |
| Empfängerdiagnose | Überprüfung von Zwischenfrequenzen und Lokaloszillatoren | Fehlersuche bei Abstimmungs- und Empfangsproblemen. |
| Antennenoptimierung | Bestimmung der Resonanzfrequenz (indirekt) | Hilft bei der Abstimmung von Antennen auf die Betriebsfrequenz. |
| Filter- und Modulatortest | Messung von Mittenfrequenzen und Ausgangsspektren | Verifizierung der Schaltungsparameter für korrekte Signalverarbeitung. |
Das sind die neuesten Frequenzzähler Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Frequenzzähler: Wofür braucht man ihn beim Funkbasteln?
Brauche ich als Anfänger unbedingt einen Frequenzzähler?
Wenn du mit einfachen Schaltungen wie LED-Blinkern beginnst, ist ein Frequenzzähler nicht zwingend notwendig. Sobald du dich aber mit Radiofrequenzen, Oszillatoren oder der Kommunikation zwischen Geräten beschäftigst, wird er schnell zu einem unverzichtbaren Werkzeug, um deine Projekte erfolgreich umzusetzen und präzise Ergebnisse zu erzielen.
Wie genau muss ein Frequenzzähler für das Hobbyfunkbasteln sein?
Für die meisten Hobbyprojekte, insbesondere im Amateurfunkbereich bis 1 GHz, ist ein Frequenzzähler mit einer Genauigkeit von ± 1 ppm (parts per million) oder besser ausreichend. Viele preisgünstigere Geräte erreichen diese Genauigkeit problemlos.
Kann ich mit einem Frequenzzähler auch die Leistung eines Senders messen?
Nein, die reine Frequenzmessung sagt nichts über die Sendeleistung aus. Dafür benötigst du separate Messgeräte wie ein Leistungsmessgerät oder einen Leistungspegelmesser.
Welche Frequenzbereiche sind für Funkbastler am wichtigsten?
Die wichtigsten Frequenzbereiche für die meisten Funkbastler sind das UKW-Band (ca. 88-108 MHz, 144-146 MHz), das UHF-Band (ca. 430-440 MHz) sowie Frequenzen für drahtlose Module wie 433 MHz, 868 MHz und 2,4 GHz. Ein Frequenzzähler mit einem Messbereich bis mindestens 1 GHz oder 2,4 GHz deckt die meisten dieser Anwendungen ab.
Was ist der Unterschied zwischen einem Frequenzzähler und einem Spektrumanalysator?
Ein Frequenzzähler misst nur die Frequenz eines einzelnen Signals. Ein Spektrumanalysator hingegen zeigt die Verteilung der Leistung über einen Frequenzbereich an. Er ist wesentlich vielseitiger und ermöglicht es dir, Störsignale, Harmonische und die Bandbreite von Signalen zu analysieren, ist aber auch deutlich teurer.
Kann ich die Frequenz von Funksignalen in der Luft ohne Antenne messen?
Nein, du benötigst immer eine Antenne, um Funksignale aus der Luft einzufangen und an den Frequenzzähler weiterzuleiten. Entweder verwendest du eine integrierte Antenne des Frequenzzählers, einen separaten Messadapter oder du schließt deine eigene Antenne an.
Sind Frequenzzähler aus China qualitativ ausreichend für das Hobby?
Viele Frequenzzähler, die über Online-Plattformen aus China angeboten werden, bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis und sind für das Hobbyfunkbasteln oft vollkommen ausreichend. Achte auf Bewertungen und Spezifikationen, um ein Gerät zu finden, das deinen Anforderungen gerecht wird. Die Genauigkeit kann variieren, aber für viele Anwendungen sind sie eine gute Wahl.
