Du fragst dich, wie eine endgespeiste Halbwellenantenne (EFHW) funktioniert und welche Vorteile sie dir als Funkamateur bietet? Endgespeiste Antennen, insbesondere die Halbwellenvarianten, sind aufgrund ihrer einfachen Konstruktion, Flexibilität und oft bemerkenswerten Leistung eine beliebte Wahl. Dieser Text erklärt dir die physikalischen Prinzipien hinter ihrem Betrieb und gibt dir Einblicke, was du bei ihrer Auswahl und Nutzung beachten solltest.
Das sind die beliebtesten Endfed Antenne Produkte
Grundlagen der Halbwellenantenne
Eine Halbwellenantenne ist ein resonantes Dipol, dessen Gesamtlänge ungefähr einer halben Wellenlänge der zu übertragenden Frequenz entspricht. In der klassischen Konstruktion eines Halbwellendipols werden die beiden Hälften symmetrisch an ihrem stromführenden Zentrum (typischerweise der Punkt maximaler Stromstärke) gespeist. An den Enden einer Halbwellenantenne herrscht hingegen eine maximale Spannungsbauch- und eine minimale Strombauch-Situation, was sie zu einem ungünstigen Speisepunkt für eine direkte Kabelverbindung macht.
Das Prinzip der Endspeisung: Eine neue Perspektive
Die Idee hinter der endgespeisten Halbwellenantenne ist, genau diese Endpunkte, die normalerweise Spannungsbauch aufweisen, als Speisepunkt zu nutzen. Dies scheint zunächst kontraintuitiv, da hier theoretisch der höchste Impedanzpunkt liegt und ein typisches 50-Ohm-Koaxialkabel einen niedrigen Impedanzpunkt erwartet. Die Lösung für dieses Impedanzmatching-Problem ist ein sogenanntes Impedanztransformationsnetzwerk, meist in Form eines Übertragers (Trafo).
Der Impedanzwandler: Das Herzstück der EFHW
Der entscheidende Bestandteil einer endgespeisten Halbwellenantenne ist der Impedanzwandler, oft als „Unun“ (Universal Transformer) bezeichnet. Dieses Bauteil hat die Aufgabe, die sehr hohe Impedanz am Speisepunkt der Halbwellenantenne (die theoretisch unendlich ist, in der Praxis aber je nach Umgebung und Montage stark variiert, aber oft im Bereich von mehreren Tausend Ohm liegt) auf den üblicherweise benötigten Wert von 50 Ohm für dein Koaxialkabel zu transformieren. Dies geschieht durch eine spezifische Wicklungsverhältnis des Trafos. Ein typisches Verhältnis für eine EFHW, die an 50 Ohm betrieben wird, liegt bei etwa 1:49 oder 1:64, was einer Impedanztransformation von etwa 2450 Ohm auf 50 Ohm entspricht. Dieser Wandler wird direkt am Ende des Antennendrahtes angeschlossen, wo er die hohe Spannung und den niedrigen Strom aufnimmt und in eine niedrige Spannung und einen hohen Strom für das Koaxialkabel umwandelt.
Konstruktion und Vorteile von EFHW-Antennen
EFHW-Antennen zeichnen sich durch eine bemerkenswerte Einfachheit in ihrer physischen Konstruktion aus. Sie bestehen in der Regel aus einem einzigen Drahtsegment, dessen Länge auf eine halbe Wellenlänge der gewünschten Hauptfrequenz abgestimmt ist. Dieses Drahtsegment wird an einem Ende mit dem Impedanzwandler verbunden, an dem auch das Koaxialkabel angeschlossen wird. Der Draht kann dann in verschiedenen Formen montiert werden, beispielsweise horizontal, schräg (inverted V) oder als L-Form, was eine hohe Flexibilität bei der Platzierung ermöglicht.
- Platzsparend und flexibel: EFHW-Antennen benötigen oft weniger Platz als klassische Dipole und lassen sich gut in vorhandene Umgebungen integrieren.
- Breitbandigkeit (mit Einschränkungen): Während eine reine Halbwellenantenne primär auf ihrer Resonanzfrequenz arbeitet, können EFHWs durch geschickte Dimensionierung und die Eigenschaften des Impedanzwandlers eine gewisse Bandbreite abdecken. Mehrbandbetrieb ist oft durch die Nutzung von Harmonischen der Halbwellenlänge möglich.
- Einfache Installation: Der Aufbau ist unkompliziert und erfordert keine komplexen Abspannungen oder Mastkonstruktionen.
- Gute Leistung: Bei korrekter Abstimmung und Montage können EFHW-Antennen sehr effizient sein und gute Ergebnisse im Funkbetrieb erzielen.
- Weniger Oberwellenströme auf dem Kabel: Durch die Impedanztransformation am Ende des Antennendrahtes werden unerwünschte Mantelwellenströme auf dem Koaxialkabel oft reduziert, was zu einem besseren Wirkungsgrad führen kann.
Resonanz und Abstimmung
Die Länge des Drahtsegments einer EFHW-Antenne muss auf die gewünschte Betriebsfrequenz abgestimmt sein. Eine Faustregel besagt, dass die Länge in Metern ungefähr 300 geteilt durch die Frequenz in MHz ergibt (für eine reine Halbwellenlänge im Vakuum). In der Praxis sind Anpassungen aufgrund von Kabeldämpfung, Isolierungseffekten und der Umgebungsbeeinflussung notwendig. Eine Abstimmung kann durch Längenanpassung des Drahtes oder durch die Verwendung eines Antennentuners erfolgen. Der Impedanzwandler spielt hierbei eine zentrale Rolle, da er die notwendige Anpassung für dein Funkgerät gewährleistet.
Bandbreite und Mehrbandbetrieb
Obwohl eine Halbwellenantenne idealerweise auf einer bestimmten Frequenz resonant ist, können EFHWs durch die Nutzung von Oberwellen auch auf höheren Frequenzbändern arbeiten. Wenn du beispielsweise eine EFHW für das 40-Meter-Band (7 MHz) konstruierst, kann diese oft auch auf dem 20-Meter-Band (14 MHz), dem 10-Meter-Band (28 MHz) und anderen durch die Länge gegebenen Harmonischen funktionieren. Die Effizienz auf diesen höheren Bändern kann variieren und hängt stark von der Konstruktion des Impedanzwandlers und der Gesamtlänge ab. Für eine optimale Leistung auf mehreren Bändern sind oft spezielle Mehrband-EFHW-Konstruktionen oder die Verwendung eines externen Antennentuners notwendig.

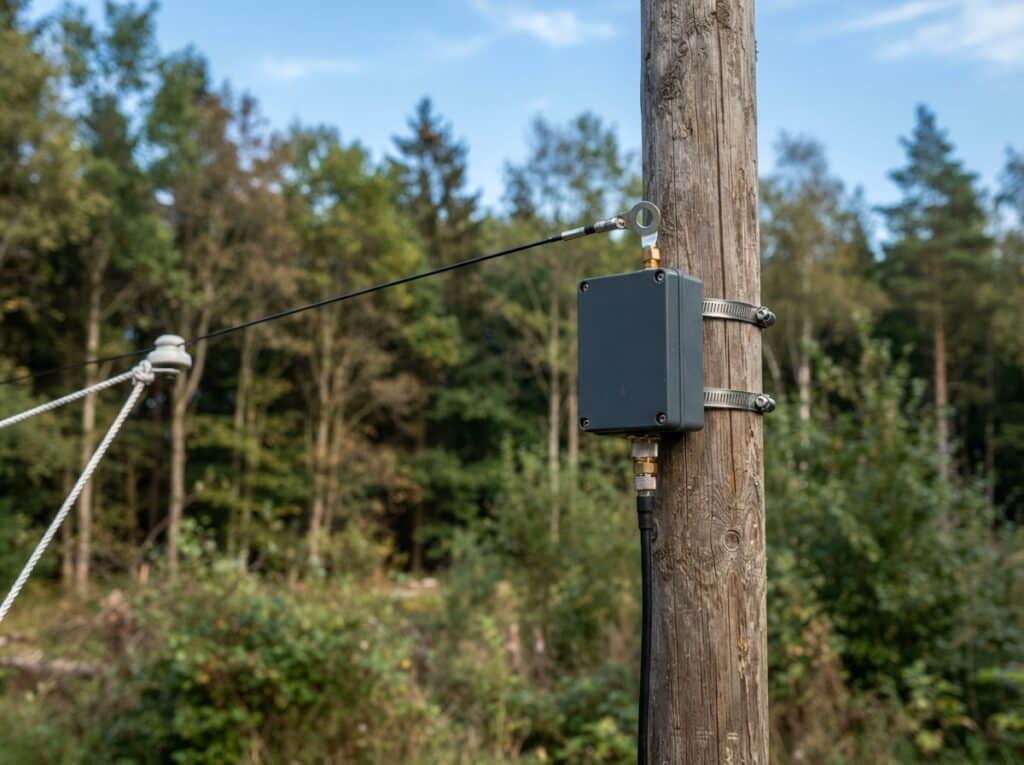

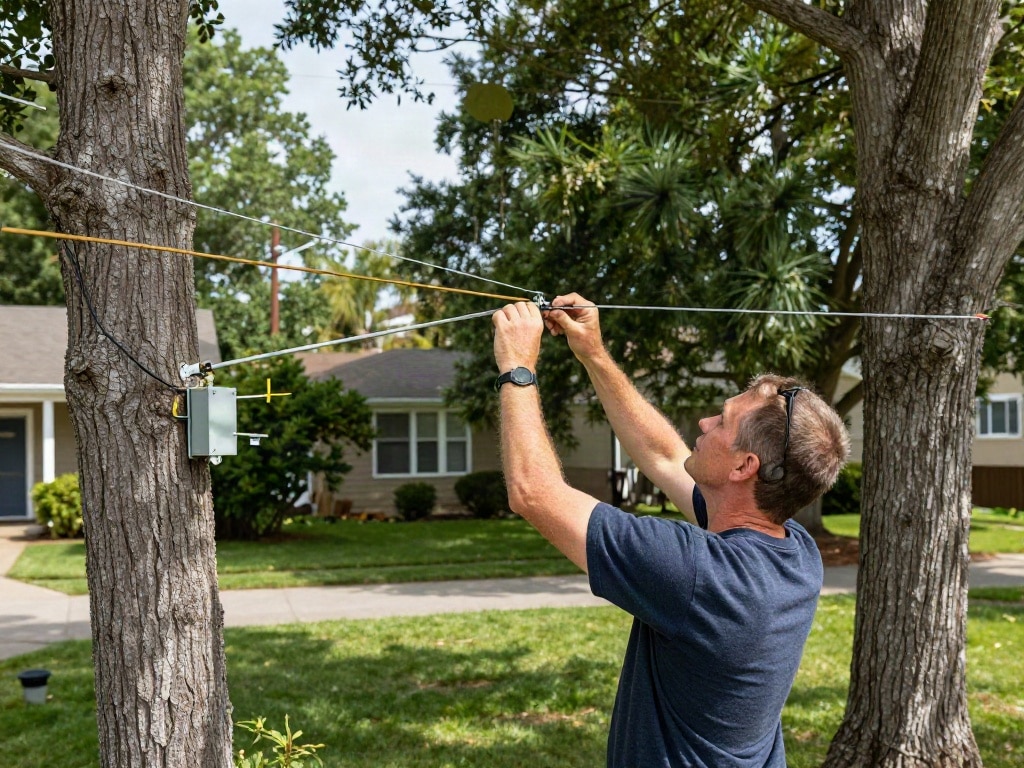

Praktische Überlegungen und Montage
Bei der Montage einer EFHW-Antenne sind einige praktische Aspekte zu beachten, um die bestmögliche Leistung zu erzielen:
- Montagehöhe: Je höher die Antenne montiert ist, desto besser ist in der Regel die Abstrahlung und die Reichweite. Vermeide es, die Antenne zu nah am Boden oder an metallischen Objekten zu installieren, da dies die Impedanz und die Abstrahleigenschaften negativ beeinflussen kann.
- Ausrichtung: Die Form, in der du den Draht spannst (horizontal, inverted V, etc.), beeinflusst das Abstrahldiagramm. Horizontal montierte Antennen haben oft eine eher flache Abstrahlung, während ein Inverted-V-Dipol eine etwas höhere Elevation aufweisen kann.
- Gegengewicht: Auch wenn EFHWs oft als „strahlendes Element“ für sich alleine betrachtet werden können, ist ein gutes Gegengewicht für den Impedanzwandler unerlässlich, um eine effiziente Strahlung zu gewährleisten. Ein kurzes, angepasstes Gegengewicht am Speisepunkt kann die Leistung deutlich verbessern. Manche Konstruktionen integrieren das Gegengewicht direkt in den Wandler.
- Kabelverlegung: Achte auf eine saubere Verlegung des Koaxialkabels, um zusätzliche Verluste zu vermeiden.
Leistung einer EFHW im Vergleich zu anderen Antennentypen
EFHW-Antennen können eine exzellente Leistung bieten, oft vergleichbar mit oder sogar besser als symmetrisch gespeiste Dipole, insbesondere wenn die Montageumgebung als ungünstig für letztere gilt. Ihre Stärke liegt in der Flexibilität und der einfachen Installation, was sie zu einer attraktiven Wahl für Funkamateure mit begrenzten Platzverhältnissen macht. Die Effizienz hängt jedoch stark von der Qualität des Impedanzwandlers und der korrekten Montage ab. Ein schlecht konstruierter Wandler oder eine ungeeignete Montage können zu deutlichen Leistungseinbußen führen.
Häufige Herausforderungen und Lösungen
Obwohl EFHWs beliebt sind, können bei ihrer Nutzung auch Herausforderungen auftreten:
- Impedanzschwankungen: Die Impedanz am Speisepunkt einer EFHW ist nicht konstant und kann durch die Umgebung, die Höhe und die genaue Länge stark beeinflusst werden. Dies erfordert in der Regel einen hochwertigen Impedanzwandler, der diese Schwankungen ausgleicht.
- Bandbreite: Für den Betrieb auf mehreren Bändern sind oft Kompromisse bei der Bandbreite oder die Verwendung eines Antennentuners notwendig.
- Mantelwellen: Obwohl EFHWs oft weniger Probleme mit Mantelwellen auf dem Koaxialkabel haben als andere Antennentypen, ist die Verwendung eines Mantelwellensperre (Common Mode Choke) am Speisepunkt oft ratsam, um die Strahlung des Kabels zu minimieren und die Leistung zu optimieren.
Die Bedeutung des Impedanzwandlers (Unun)
Der Impedanzwandler ist das kritischste Element einer EFHW-Antenne. Seine Konstruktion bestimmt maßgeblich die Effizienz, die Bandbreite und die Fähigkeit, die Impedanz korrekt anzupassen. Hochwertige Wandler werden oft mit Ferritkernen hergestellt, die speziell für die Funkfrequenzen ausgelegt sind, auf denen die Antenne betrieben werden soll. Die Wicklungsverhältnisse müssen präzise sein, um die gewünschte Transformation zu erreichen. Ein schlecht dimensionierter oder fehlerhaft gewickelter Wandler kann zu erheblichen Verlusten führen und die Antenne unbrauchbar machen.
Beispiele für EFHW-Konfigurationen
EFHW-Antennen lassen sich in einer Vielzahl von Konfigurationen montieren:
- Horizontale EFHW: Der Draht wird möglichst waagerecht zwischen zwei Punkten gespannt. Dies ist eine klassische und oft sehr effektive Montage.
- Inverted-V-EFHW: Der Draht wird in der Mitte nach oben und zu beiden Enden schräg nach unten gespannt, sodass ein V entsteht. Dies erfordert oft nur einen einzigen hohen Stützpunkt.
- L-förmige EFHW: Ein Teil des Drahtes wird horizontal und ein anderer Teil vertikal gespannt. Dies kann nützlich sein, um die Antenne an beengte Platzverhältnisse anzupassen.
- Mehrband-EFHW: Durch die Verwendung mehrerer Drähte unterschiedlicher Länge, die an einem gemeinsamen Speisepunkt (mit einem entsprechenden Wandler) angeschlossen sind, oder durch spezielle Wicklungstechniken am Wandler lassen sich EFHWs für den Betrieb auf mehreren Bändern realisieren.
Technische Spezifikationen und Auswahlkriterien
Wenn du eine EFHW-Antenne kaufst oder selbst baust, achte auf folgende technische Spezifikationen:
- Frequenzbereich: Für welche Bänder ist die Antenne ausgelegt?
- Impedanzwandler: Welches Wicklungsverhältnis hat der Unun und aus welchem Material besteht der Kern?
- Leistungsbelastbarkeit: Bis zu welcher Sendeleistung ist die Antenne ausgelegt?
- Material des Drahtes: Messingdraht, Kupferdraht oder verzinnter Kupferdraht sind gängige Optionen.
- Konnektoren: Welche Anschlussmöglichkeiten bietet die Antenne?
| Aspekt | Beschreibung | Bedeutung für dich | Typische Werte/Varianten |
|---|---|---|---|
| Länge des Drahtelements | Abhängig von der Resonanzfrequenz (ca. 0,5 Wellenlänge) | Bestimmt primär das Grundband der Antenne | Z.B. 20 Meter für 40m Band, 10 Meter für 10m Band |
| Impedanzwandler (Unun) | Transformiert hohe Impedanz am Ende in 50 Ohm | Ermöglicht Anschluss an Standard-Koaxialkabel | Wicklungsverhältnis 1:49, 1:64; Ferritkern (z.B. FT140-43, FT240-43) |
| Bandbreite | Frequenzbereich, in dem die Antenne nutzbar ist | Entscheidet, ob ein Tuner benötigt wird oder mehrere Bänder abgedeckt werden | Je nach Konstruktion und Montage unterschiedlich; oft nur auf Grundband resonant |
| Montageflexibilität | Möglichkeiten der Drahtführung (horizontal, inverted V, etc.) | Anpassung an deine örtlichen Gegebenheiten und Prioritäten | Hohe Flexibilität im Vergleich zu symmetrischen Dipolen |
| Leistungsfähigkeit | Effizienz der Abstrahlung bei gegebener Sendeleistung | Beeinflusst die Sende- und Empfangsreichweite | Abhängig von Drahtqualität, Wandler und Montage; gute EFHWs sind sehr effizient |
Das sind die neuesten Endfed Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Endfed und EFHW: Wie funktionieren endgespeiste Halbwellenantennen?
Was genau ist eine endgespeiste Halbwellenantenne?
Eine endgespeiste Halbwellenantenne (EFHW) ist eine Antennenkonstruktion, bei der ein Draht von etwa einer halben Wellenlänge der gewünschten Frequenz an einem Ende mittels eines Impedanzwandlers (Unun) mit einem 50-Ohm-Koaxialkabel verbunden wird. Sie nutzt somit den Spannungsbauch am Ende des Strahldrahtes als Speisepunkt.
Warum ist ein Impedanzwandler bei einer EFHW notwendig?
Der Impedanzwandler ist notwendig, um die sehr hohe Impedanz am Speisepunkt der Halbwellenantenne (typischerweise im Bereich von Tausenden von Ohm) auf die 50 Ohm anzupassen, die für Standard-Koaxialkabel und die meisten Funkgeräte erforderlich sind. Ohne diesen Wandler wäre eine direkte Anbindung des Koaxialkabels nicht praktikabel.
Kann ich eine EFHW-Antenne für mehrere Bänder verwenden?
Ja, EFHW-Antennen können oft auf den Harmonischen ihrer Grundfrequenz betrieben werden, was Mehrbandbetrieb ermöglicht. Die Effizienz und Bandbreite auf diesen höheren Bändern hängen jedoch von der Konstruktion der Antenne und des Impedanzwandlers ab. Für optimale Ergebnisse auf vielen Bändern sind spezielle Mehrband-EFHW-Designs oder die Verwendung eines externen Antennentuners empfehlenswert.
Welche Rolle spielt die Länge des Drahtes bei einer EFHW?
Die Länge des Drahtelements bestimmt die Resonanzfrequenz der Antenne. Für eine optimale Leistung sollte die Länge auf eine halbe Wellenlänge der Hauptbetriebsfrequenz abgestimmt sein. Geringfügige Abweichungen können durch Montageeffekte oder die Verwendung eines Antennentuners ausgeglichen werden.
Benötige ich ein Gegengewicht für eine EFHW-Antenne?
Auch wenn eine EFHW oft als „eindrähtig“ erscheint, ist ein effektives Gegengewicht für den Impedanzwandler entscheidend für die Effizienz. Ein kurzes, angepasstes Gegengewicht am Speisepunkt hilft, die Symmetrie wiederherzustellen und die Strahlung zu optimieren. Manche kommerziellen EFHWs integrieren ein solches Gegengewicht direkt in das Gehäuse des Wandlers.
Wie kann ich eine EFHW-Antenne montieren?
EFHW-Antennen sind sehr flexibel in der Montage. Du kannst sie horizontal spannen, als „Inverted V“ mit einem zentralen Stützpunkt oder sogar in L-Form montieren, je nachdem, welche Platzverhältnisse dir zur Verfügung stehen. Wichtig ist, die Antenne möglichst frei von Hindernissen und Metallteilen zu halten.
Was sind die Hauptvorteile einer EFHW-Antenne gegenüber einem klassischen Dipol?
Die Hauptvorteile sind die einfachere Installation, die höhere Flexibilität bei der Platzierung (oft nur ein Stützpunkt nötig) und die Reduzierung von Mantelwellenströmen auf dem Koaxialkabel durch die endständige Impedanztransformation.
