Du fragst dich, wie eine Dipolantenne aufgebaut ist, welche Funktionsweise sie hat und wie du ihre Parameter berechnen kannst? Dann bist du hier richtig, denn diese Grundlagen sind essenziell, um die Performance deiner Funkverbindungen zu verstehen und zu optimieren.
Das sind die beliebtesten Dipolantenne Produkte
Was ist eine Dipolantenne?
Eine Dipolantenne, oft auch als Hertz-Dipol bezeichnet, ist eine der fundamentalsten und am weitesten verbreiteten Antennenarten in der Funktechnik. Sie besteht im Wesentlichen aus zwei gleich langen, leitfähigen Elementen, die an ihren Enden voneinander getrennt sind. An dieser Trennstelle, dem sogenannten Speisepunkt, wird die Antenne mit dem Sende- oder Empfangsgerät verbunden. Ihre Einfachheit im Aufbau und ihre vielseitigen Anwendungsmöglichkeiten machen sie zu einem Eckpfeiler für Amateurfunker, Rundfunkübertragungen und viele professionelle Kommunikationssysteme.
Aufbau einer Dipolantenne

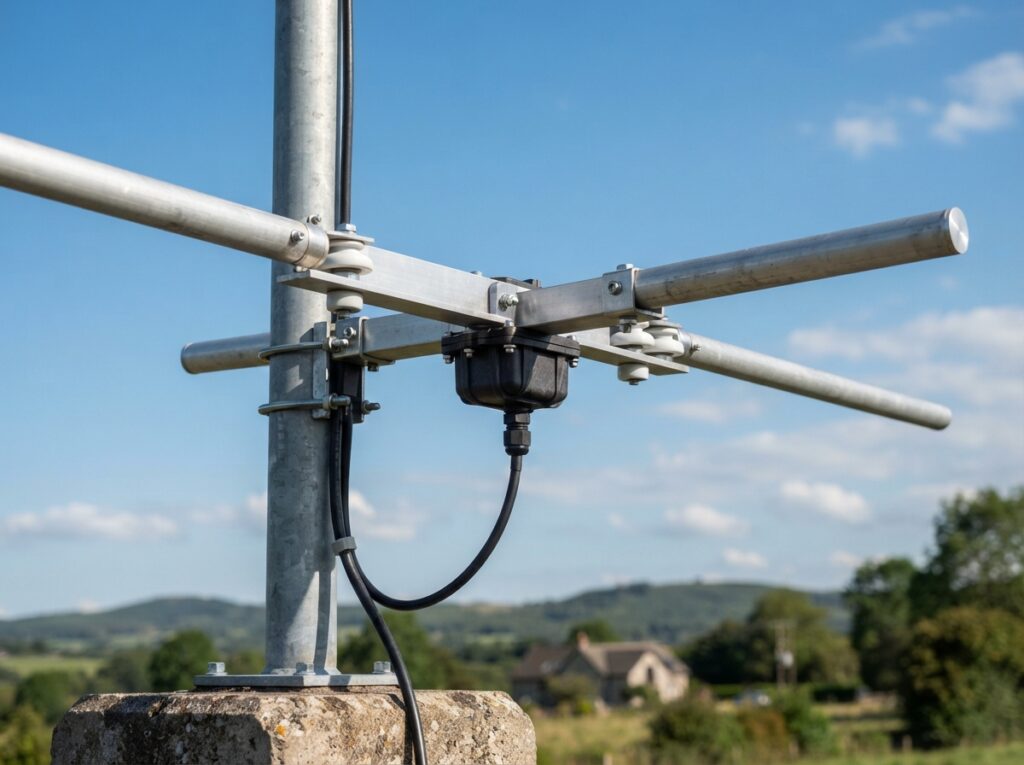

Der Kern einer Dipolantenne ist simpel: zwei identisch lange Leiter, die idealerweise in einer Linie angeordnet sind und in der Mitte durch einen Speisepunkt getrennt werden. Diese Leiter können aus verschiedensten Materialien bestehen, wobei Kupfer und Aluminium aufgrund ihrer guten Leitfähigkeit und Verfügbarkeit am häufigsten zum Einsatz kommen. Die Länge der einzelnen Elemente ist dabei von entscheidender Bedeutung für die Resonanzfrequenz der Antenne und somit für ihre Effizienz bei bestimmten Frequenzbereichen.
Die einfachste Form ist der „halbwelle Dipol“. Hierbei ist die Gesamtlänge der Antenne (beide Elemente zusammen) ungefähr eine halbe Wellenlänge der zu übertragenden oder zu empfangenden Frequenz. Präziser ausgedrückt, ist die Länge jedes einzelnen Elements etwa ein Viertel der Wellenlänge.
- Leiter: Typischerweise zwei Stäbe, Drähte oder Rohre aus gut leitfähigem Material wie Kupfer oder Aluminium.
- Speisepunkt: Die Trennstelle zwischen den beiden Leiterhälften, an der das Koaxialkabel oder eine andere Übertragungsleitung angeschlossen wird. Hier findet die Ankopplung an das Sendegerät oder die Anbindung an den Empfänger statt.
- Isolatoren: Oft werden Isolatoren verwendet, um die Leiter voneinander und von der Umgebung zu trennen, besonders wenn die Antenne auf einem Mast montiert ist. Dies verhindert unerwünschte Stromflüsse und beeinflusst das Strahlungsdiagramm.
- Abspannungen: Bei größeren oder permanent installierten Dipolen werden oft Abspannungen benötigt, um die Antenne stabil in ihrer Position zu halten.
Funktionsweise einer Dipolantenne
Die Funktionsweise einer Dipolantenne beruht auf dem Prinzip der elektromagnetischen Strahlung und des Resonanzverhaltens. Wenn ein hochfrequenter Wechselstrom vom Sender an den Speisepunkt der Antenne angelegt wird, beginnen die freien Elektronen in den Leitern, sich hin und her zu bewegen. Diese oszillierende Bewegung erzeugt ein sich änderndes elektrisches Feld und ein sich änderndes magnetisches Feld, die sich gemeinsam als elektromagnetische Welle von der Antenne entfernen.
Im Empfangsfall verhält es sich umgekehrt: Die ankommende elektromagnetische Welle induziert Spannungen und Ströme in den Leiterbahnen der Antenne. Diese induzierten Signale werden über die Übertragungsleitung zum Empfänger geleitet, wo sie verstärkt und demoduliert werden.
Die Effizienz einer Dipolantenne ist am höchsten, wenn sie in Resonanz mit der Betriebsfrequenz ist. Das bedeutet, die physikalische Länge der Antenne ist so gewählt, dass sie harmonisch mit der Wellenlänge des Signals schwingt. In diesem Resonanzzustand ist die Impedanz der Antenne am Speisepunkt näher an der Impedanz der Übertragungsleitung (typischerweise 50 oder 75 Ohm), was zu einer maximalen Leistungsübertragung und geringeren Reflexionen führt.
Das Strahlungsdiagramm einer Dipolantenne ist typischerweise in Form einer Toroida (eines Donuts) ausgebildet. Das bedeutet, die maximale Abstrahlung und der maximale Empfang finden senkrecht zur Achse der Antenne statt. Entlang der Achse der Antenne ist die Abstrahlung am geringsten.
Berechnung einer Dipolantenne
Die Berechnung der optimalen Länge für eine Dipolantenne ist entscheidend für ihre Leistungsfähigkeit. Die grundlegende Formel basiert auf der Wellenlänge der gewünschten Betriebsfrequenz.
Die Wellenlänge ($\lambda$) berechnet sich nach der Formel:
$\lambda = \frac{c}{f}$
wobei:
- $\lambda$ die Wellenlänge in Metern ist.
- $c$ die Lichtgeschwindigkeit im Vakuum ist (ca. 299.792.458 Meter pro Sekunde).
- $f$ die Frequenz in Hertz ist.
Für einen idealen, unendlich dünnen Halbwellendipol beträgt die Länge jedes einzelnen Elements (L/2) ungefähr ein Viertel der Wellenlänge ($\lambda/4$). Die Gesamtlänge des Dipols ist dann etwa eine halbe Wellenlänge ($\lambda/2$).
Eine verbreitete Faustformel für die Gesamtlänge eines Halbwellendipols in Metern lautet:
$L_{Gesamt} = \frac{142.6}{f_{MHz}}$
wobei:
- $L_{Gesamt}$ die Gesamtlänge der Antenne in Metern ist.
- $f_{MHz}$ die Frequenz in Megahertz ist.
Diese Formel berücksichtigt bereits einen Verkürzungsfaktor, der die tatsächliche Länge im Vergleich zur theoretischen $\lambda/2$ etwas reduziert. Dieser Verkürzungsfaktor entsteht durch Effekte wie den Durchmesser der Antennenelemente und die Anwesenheit von Isolatoren oder der Montageumgebung.
Ein detaillierteres Modell berücksichtigt den Verkürzungsfaktor (k) expliziter:
$L_{Gesamt} = \frac{\lambda}{2} \times k$
oder für jedes Element:
$L_{Element} = \frac{\lambda}{4} \times k$
Der Verkürzungsfaktor (k) liegt typischerweise zwischen 0,95 und 0,98, abhängig vom Durchmesser der Leiter und deren Umgebung. Für dünne Drähte ist k näher an 0,98, für dickere Rohre kann er etwas niedriger sein.
Impedanz einer Dipolantenne
Die Impedanz ist ein kritischer Parameter, der bestimmt, wie gut die Antenne an die Übertragungsleitung und das Funkgerät angepasst ist. Die Impedanz einer Dipolantenne am Speisepunkt ist frequenzabhängig und variiert mit der Länge der Antenne.
Für einen idealen Halbwellendipol, der exakt auf die halbe Wellenlänge abgestimmt ist und sich in freiem Raum befindet, beträgt die Impedanz am Speisepunkt theoretisch etwa 73 Ohm. Dies ist der rein ohmsche Anteil (Resistanz).
Wenn die Antenne kürzer als ein Halbwellendipol ist, wird die Impedanz kapazitiv (verursacht durch die fehlende Länge), und wenn sie länger ist, wird sie induktiv (verursacht durch die überschüssige Länge). Diese reaktiven Komponenten müssen durch Anpassschaltungen (z.B. mit einem Antennentuner) kompensiert werden, um eine optimale Leistungsübertragung zu erzielen.
Die Impedanz eines Dipols hängt auch von seiner Höhe über Grund ab. Je tiefer die Antenne über leitendem Grund montiert ist, desto geringer wird ihre Impedanz. Beispielsweise sinkt die Impedanz eines Halbwellendipols bei geringer Höhe gegenüber dem Boden. Bei einer Höhe von $\lambda/4$ über Grund kann die Impedanz auf etwa 50 Ohm sinken, was eine gute Anpassung an Standard-Koaxialkabel ermöglicht.
Anpassung der Dipolantenne
Eine perfekte Anpassung zwischen Antenne und Übertragungsleitung ist entscheidend, um Signalreflexionen zu minimieren und die maximale Leistung zu übertragen. Das Stehwellenverhältnis (SWR – Standing Wave Ratio) ist ein Maß für diese Anpassung.
Methoden zur Anpassung:
- Länge der Antenne: Die exakte Abstimmung der Antennenlänge auf die Betriebsfrequenz ist der wichtigste Schritt. Durch Nachjustieren der Länge (kürzen oder verlängern) kann die Impedanz der Antenne näher an die Impedanz der Leitung gebracht werden.
- Höhe über Grund: Wie bereits erwähnt, beeinflusst die Höhe über Grund die Impedanz der Antenne. Eine Montage in einer Höhe von $\lambda/4$ oder mehr ist oft vorteilhaft.
- Antennentuner: Ein Antennentuner (auch Impedanzanpassgerät genannt) ist eine Schaltung, die zwischen dem Funkgerät und der Antenne geschaltet wird und dazu dient, die Impedanzunterschiede auszugleichen. Sie ermöglicht den Betrieb der Antenne auch dann, wenn sie nicht exakt auf die Frequenz abgestimmt ist.
- Speisepunkt-Anpassung: Bei bestimmten Dipolkonfigurationen kann es notwendig sein, den Speisepunkt selbst anzupassen. Techniken wie die Verwendung eines Baluns (symmetrischer/unsymmetrischer Wandler) oder einer Impedanztransformationsleitung (z.B. ein Viertelwellen-Anpassungsstück) kommen hier zum Einsatz. Ein Balun ist besonders wichtig, um Mantelwellen auf dem Koaxialkabel zu unterdrücken, die sonst als unerwünschte Strahlung auftreten und die Antenneneffizienz mindern können.
Arten von Dipolantennen
Obwohl der einfache Halbwellendipol die bekannteste Form ist, gibt es verschiedene Varianten, die für spezifische Anwendungen oder Frequenzbereiche optimiert sind.
- Halbwellendipol: Die klassische Form, bei der jedes Element etwa $\lambda/4$ lang ist und die Gesamtlänge etwa $\lambda/2$ beträgt.
- Vollwellendipol: Hier ist die Gesamtlänge etwa eine volle Wellenlänge ($\lambda$). Die Impedanz am Speisepunkt ist hierbei deutlich höher, um die 73 Ohm des Halbwellendipols.
- Kurz-Dipol: Eine Antenne, deren Länge signifikant kürzer als ein Viertel der Wellenlänge pro Element ist. Diese Antennen sind weniger effizient, aber platzsparend. Sie erfordern oft leistungsfähigere Anpassschaltungen.
- Falt-Dipol (Folded Dipole): Besteht aus zwei parallelen, leitfähigen Elementen, die an den Enden verbunden sind und in der Mitte gespeist werden. Diese Bauform hat eine höhere Impedanz (typischerweise 300 Ohm für einen Halbwellenfalt-Dipol) und eine höhere Bandbreite als ein einfacher Dipol.
- Mehrband-Dipol: Ein Dipol, der so konstruiert ist, dass er auf mehreren Frequenzbändern gleichzeitig arbeitet. Dies kann durch die Verwendung von mehreren Elementen unterschiedlicher Länge, durch Hinzufügen von Spulen oder durch spezielle Faltungsformen erreicht werden.
Anwendungsbereiche
Die Vielseitigkeit und Einfachheit der Dipolantenne machen sie für eine breite Palette von Anwendungen geeignet:
- Amateurfunk: Eine der beliebtesten Antennen für Amateurfunkbänder aufgrund ihrer guten Leistung und einfachen Konstruktion.
- UKW/FM-Rundfunkempfang: Viele einfache UKW-Empfangsantennen sind im Grunde Dipole.
- Fernsehen (DVB-T/ATSC): Einfache Zimmer- und Außenantennen für den digitalen terrestrischen Empfang basieren oft auf Dipolprinzipien.
- Messzwecke: Als Referenzantennen in Laboren für Messungen von Feldstärke und Antenneneigenschaften.
- Professionelle Funkkommunikation: In verschiedenen militärischen und kommerziellen Anwendungen, oft in spezialisierten Formen.
Wichtige Überlegungen für die Installation
Die optimale Leistung einer Dipolantenne hängt nicht nur von ihrer Konstruktion und Berechnung ab, sondern auch von ihrer Installation:
- Umgebung: Hindernisse wie Gebäude, Bäume und andere Metallstrukturen können das Strahlungsdiagramm und die Impedanz der Antenne beeinflussen.
- Höhe: Eine höhere Montageposition führt in der Regel zu einer besseren Reichweite und geringeren Störeinflüssen vom Boden.
- Ausrichtung: Die Ausrichtung der Antenne beeinflusst die Richtung der maximalen Abstrahlung und des Empfangs.
- Wetterfestigkeit: Bei permanenten Installationen ist es wichtig, dass die Antenne und ihre Verbindungen wetterfest sind.
Das sind die neuesten Dipolantenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Dipolantenne: Aufbau, Funktion und Berechnung
Wie messe ich die Impedanz meiner Dipolantenne?
Die Impedanz deiner Dipolantenne kannst du mit einem Antennenanalysator oder einem SWR-Meter mit integrierter Impedanzmessung messen. Diese Geräte senden ein Signal an die Antenne und analysieren die Reflexionen, um Rückschlüsse auf die Impedanz zu ziehen.
Muss ich für jede Frequenz eine eigene Dipolantenne bauen?
Nicht unbedingt. Es gibt Mehrband-Dipole, die für mehrere Frequenzbereiche ausgelegt sind. Alternativ kannst du einen Antennentuner verwenden, um eine Dipolantenne auch außerhalb ihres optimalen Frequenzbereichs anzupassen.
Was ist ein Balun und warum brauche ich ihn bei einer Dipolantenne?
Ein Balun ist ein Anpassgerät, das die elektrische Verbindung zwischen einer symmetrischen Antenne (wie dem Dipol, bei dem die beiden Hälften unabhängig voneinander sind) und einer unsymmetrischen Übertragungsleitung (wie dem Koaxialkabel) herstellt. Er verhindert, dass Mantelwellen auf der Außenwand des Koaxialkabels fließen, was sonst zu erhöhten Verlusten und unerwünschter Abstrahlung führen kann.
Wie beeinflusst der Durchmesser des Leiters die Berechnung?
Der Durchmesser des Leiters beeinflusst den Verkürzungsfaktor. Dickere Leiter haben einen etwas größeren Verkürzungsfaktor, was bedeutet, dass die Antenne etwas kürzer gebaut werden kann als bei einem theoretisch unendlich dünnen Leiter. Für die meisten praktischen Zwecke ist die Faustformel ausreichend, aber für höchste Präzision sollte dies berücksichtigt werden.
Was bedeutet „Resonanz“ bei einer Antenne?
Resonanz bedeutet, dass die Antenne bei einer bestimmten Frequenz am effizientesten arbeitet. Bei einem idealen Halbwellendipol tritt Resonanz auf, wenn seine physikalische Länge ungefähr einer halben Wellenlänge entspricht. In diesem Zustand ist die Impedanz der Antenne rein ohmsch, und die Leistungsübertragung zur Antenne und von der Antenne ist am effektivsten.
Kann ich eine Dipolantenne drinnen aufstellen?
Ja, du kannst eine Dipolantenne drinnen aufstellen, aber ihre Leistung wird wahrscheinlich beeinträchtigt. Innere Installationen sind oft durch Wände und elektrische Geräte gestört, was zu einer geringeren Reichweite und potenziell zu einem höheren SWR führt. Für die beste Leistung wird eine Außeninstallation in möglichst großer Höhe empfohlen.
Wie finde ich den optimalen Speisepunkt für eine Dipolantenne?
Bei einem klassischen Halbwellendipol befindet sich der Speisepunkt genau in der Mitte, wo die beiden Leiter getrennt sind. Die Impedanz ist hier am höchsten und am besten für die Anpassung an 50-Ohm-Koaxialkabel geeignet, oft mit einem 1:1 Balun. Bei anderen Dipolkonfigurationen oder Anpassmethoden kann der Speisepunkt variieren.
