Das Stehwellenverhältnis (SWR) ist eine entscheidende Kenngröße für die Leistungsübertragung in Hochfrequenzsystemen, insbesondere bei Amateurfunkgeräten und Sendeanlagen. Ein korrekt gemessenes SWR zeigt dir an, wie gut deine Antenne an dein Funkgerät angepasst ist und ob die gesendete Leistung effizient in Funkwellen umgewandelt wird. Fehlmessungen können zu falschen Rückschlüssen über deine Anlage führen und die Lebensdauer deiner Geräte beeinträchtigen.
Das sind die beliebtesten SWR-Meter Produkte
Was ist das Stehwellenverhältnis (SWR) und warum ist es wichtig?
Das Stehwellenverhältnis, international als Standing Wave Ratio (SWR) bekannt, beschreibt das Verhältnis von maximaler zu minimaler Spannung (oder Strom) entlang einer Leitung, die von einer Funkquelle zu einer Last (typischerweise einer Antenne) führt. Wenn die Last perfekt an die Leitung und die Quelle angepasst ist, gibt es keine Reflexionen, und das SWR ist idealerweise 1:1. Wenn jedoch eine Fehlanpassung besteht, werden Teile der Sendeleistung zurück zur Quelle reflektiert, was zu stehenden Wellen führt.
Ein hohes SWR ist aus mehreren Gründen problematisch:
- Leistungsverlust: Ein Teil der von deinem Funkgerät erzeugten Energie wird nicht abgestrahlt, sondern als Wärme in der Leitung oder im Funkgerät selbst dissipiert. Dies reduziert die effektive Sendeleistung und somit die Reichweite deiner Kommunikation.
- Beschädigung des Funkgeräts: Reflektierte Leistung kann zu einer Überhitzung und langfristigen Beschädigung des Ausgangsverstärkers deines Funkgeräts führen. Moderne Geräte verfügen oft über Schutzschaltungen, aber eine dauerhaft hohe SWR-Belastung kann diese überfordern.
- Schlechtere Empfangsqualität: Hohe SWR-Werte beeinträchtigen nicht nur das Senden, sondern können auch den Empfang verschlechtern, da die Antenne weniger effizient Energie aus der Luft aufnimmt.
Die Messung des SWR ist daher unerlässlich, um die optimale Funktion deiner Funkanlage sicherzustellen und deine Geräte zu schützen.
Wie misst man das Stehwellenverhältnis richtig mit einem SWR-Meter?
Die korrekte Messung des SWR erfordert ein SWR-Meter, die richtige Platzierung und die Einhaltung einiger grundlegender Schritte. Hier ist ein detaillierter Leitfaden, der dir hilft, präzise Ergebnisse zu erzielen:
Voraussetzungen und benötigte Ausrüstung
Bevor du mit der Messung beginnst, stelle sicher, dass du Folgendes zur Hand hast:

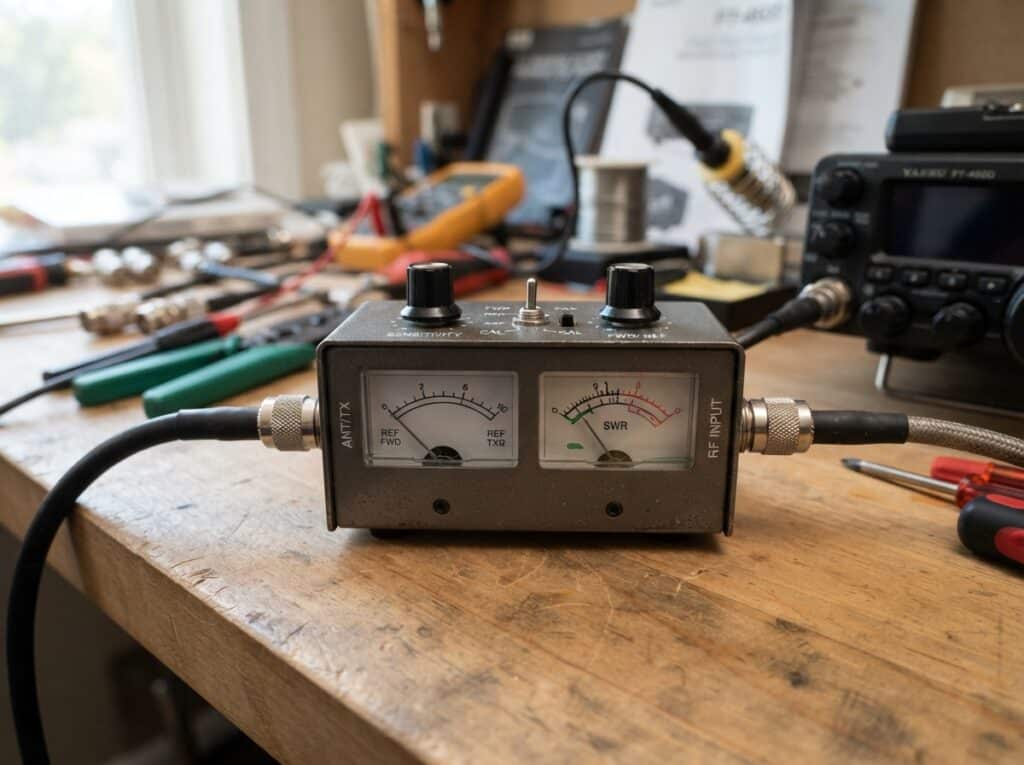

- SWR-Meter: Dies ist das zentrale Messinstrument. Es gibt verschiedene Typen, von einfachen manuellen bis hin zu automatischen oder integrierten Geräten.
- Kurze Verbindungsleitung (Patchkabel): Eine hochwertige Koaxialleitung mit passenden Steckverbindern, die zwischen dem Funkgerät und dem SWR-Meter verwendet wird.
- Antennenkabel: Das Kabel, das vom SWR-Meter zur Antenne führt. Auch hier ist eine gute Qualität entscheidend.
- Funkanlage (Sender): Dein Funkgerät, das du für die Messung verwendest.
- Antenne: Die Antenne, deren Anpassung du überprüfen möchtest.
Die richtige Anschlussreihenfolge
Die korrekte Verdrahtung ist der erste kritische Schritt:
- Verbinde das Funkgerät mit dem TRANSMIT (TX) oder SEND Anschluss des SWR-Meters.
- Verbinde die Antenne mit dem ANTENNA (ANT) oder ANTENNE Anschluss des SWR-Meters.
- Stelle sicher, dass alle Verbindungen fest und korrekt gesteckt sind.
Schritt-für-Schritt-Anleitung zur SWR-Messung
Nun zur eigentlichen Messung:
- Gerät einschalten: Schalte dein Funkgerät ein.
- Frequenz wählen: Stelle dein Funkgerät auf die Frequenz ein, auf der du primär arbeiten möchtest oder auf der du die Anpassung überprüfen möchtest. Dies ist besonders wichtig, da Antennen oft nur für einen schmalen Frequenzbereich optimal abgestimmt sind.
- SWR-Meter einstellen: Die meisten SWR-Meter verfügen über einen Schalter für die Anzeige von SWR und Leistung. Stelle diesen auf die Position SWR.
- Leistung reduzieren: Wähle eine niedrige Sendeleistung an deinem Funkgerät. Für die meisten Messungen sind 5 bis 25 Watt ausreichend. Eine zu hohe Leistung kann die Skalenanzeige des SWR-Meters überfordern oder das Gerät beschädigen, wenn das SWR sehr schlecht ist.
- Kalibrieren (bei manuellen Metern):
- Drücke die Sendetaste an deinem Funkgerät.
- Einige SWR-Meter haben einen Kalibrierknopf (CAL). Drehe diesen, bis der Zeiger des Leistungsmessers (oft als „FWD“ für Vorwärtsleistung markiert) auf die Markierung „CAL“ oder den maximalen Ausschlag steht.
- Lasse die Sendetaste los.
- Vorwärtsleistung messen:
- Drücke erneut die Sendetaste.
- Der Zeiger auf der Leistungsskala zeigt nun die tatsächliche Vorwärtsleistung an. Notiere dir diesen Wert oder beobachte die Skala.
- Reflektierte Leistung und SWR ablesen:
- Lasse die Sendetaste weiterhin gedrückt.
- Schalte nun den Schalter des SWR-Meters (falls vorhanden) auf die Position REF (Reflektierte Leistung) oder SWR. Der Zeiger zeigt nun entweder die reflektierte Leistung oder direkt das SWR an.
- Bei Anzeige der reflektierten Leistung: Du musst das SWR manuell berechnen (siehe unten).
- Bei direkter SWR-Anzeige: Der Zeiger zeigt direkt das SWR auf einer separaten SWR-Skala an.
- Wiederholung auf verschiedenen Frequenzen: Um ein vollständiges Bild zu erhalten, wiederhole die Messung auf mehreren Frequenzen innerhalb des für deine Antenne relevanten Bereichs (z.B. unteres, mittleres und oberes Ende eines Bandes).
Berechnung des SWR (falls nur Leistungswerte angezeigt werden)
Wenn dein SWR-Meter nur die Vorwärts- (FWD) und Rückwärtsleistung (REF) anzeigt, kannst du das SWR mit folgender Formel berechnen:
SWR = (1 + √ (P_REF / P_FWD)) / (1 – √ (P_REF / P_FWD))
Dabei ist:
- P_REF = Reflektierte Leistung
- P_FWD = Vorwärtsleistung
Oft sind auf der Rückseite oder im Handbuch des SWR-Meters Tabellen zu finden, die dir die direkte Umrechnung von Leistungswerten in SWR-Verhältnisse ermöglichen, was deutlich einfacher ist.
Interpretation der SWR-Werte und Akzeptable Grenzwerte
Die Interpretation der Messergebnisse ist entscheidend für die Beurteilung deiner Antennenanpassung:
- 1:1: Perfekte Anpassung. Dies ist das theoretische Ideal.
- 1:1.1 bis 1:1.5: Sehr gute Anpassung. Dies sind hervorragende Werte, die in den meisten Fällen erzielt werden können und wünschenswert sind.
- 1:1.5 bis 1:2: Gute Anpassung. Noch akzeptabel für die meisten Anwendungen, aber eine Verbesserung ist wünschenswert. Leichte Leistungsverluste und geringe Erwärmung sind zu erwarten.
- 1:2 bis 1:3: Mäßige Anpassung. Hier beginnen spürbare Leistungsverluste und eine signifikante Erwärmung des Ausgangsverstärkers kann auftreten. Es wird empfohlen, Maßnahmen zur Verbesserung zu ergreifen.
- Über 1:3: Schlechte Anpassung. Hohe Leistungsverluste und ernsthafte Gefahr der Beschädigung des Funkgeräts. Sofortige Maßnahmen zur Anpassung sind erforderlich.
Es ist wichtig zu beachten, dass diese Grenzwerte Richtlinien sind. Bei manchen Anwendungen oder Geräten können leicht abweichende Werte tolerierbar sein, aber grundsätzlich gilt: Je niedriger das SWR, desto besser.
Ursachen für ein hohes SWR und Lösungsansätze
Ein hohes SWR ist selten ein Hardwarefehler des SWR-Meters selbst, sondern weist auf Probleme in deiner Funkanlage hin. Die häufigsten Ursachen sind:
1. Antennenanpassung
Dies ist die mit Abstand häufigste Ursache.
- Falsche Antennenlänge: Die Länge einer Antenne ist entscheidend für ihre Resonanzfrequenz. Eine zu lange oder zu kurze Antenne verursacht Fehlanpassungen.
- Umgebungsfaktoren: Die Nähe zu metallischen Objekten, Gebäuden, Bäumen oder anderen Antennen kann die Resonanzfrequenz und das Strahlungsdiagramm einer Antenne verändern und somit das SWR beeinflussen.
- Installationsfehler: Unsachgemäße Montage oder Verdrahtung der Antenne.
- Falsche Antennenwahl: Verwendung einer Antenne, die nicht für das beabsichtigte Frequenzband oder die Standortbedingungen geeignet ist.
Lösungsansätze:
- Antennenabgleich: Verwende einen Antennenanalysator oder ein SWR-Meter, um die Antenne auf dem gewünschten Frequenzband abzugleichen. Passe die Länge oder andere Abstimmungsmerkmale der Antenne gemäß den Herstellerangaben oder durch schrittweises Kürzen/Verlängern an, bis das SWR im gewünschten Bereich liegt.
- Standort optimieren: Versuche, die Antenne freier zu installieren, fernab von störenden Objekten.
2. Koaxialkabel und Verbindungen
Auch das beste Antennensystem kann durch ein fehlerhaftes Kabel beeinträchtigt werden.
- Qualität des Kabels: Minderwertige Koaxialkabel, insbesondere solche mit schlechter Abschirmung oder ungeeignetem Wellenwiderstand (typischerweise 50 Ohm für die meisten Amateurfunkanwendungen), können zu Reflexionen und Leistungsverlusten führen.
- Beschädigtes Kabel: Knicke, Schnitte oder Wassereintritt in das Koaxialkabel beeinträchtigen dessen elektrische Eigenschaften.
- Fehlerhafte Stecker: Schlecht gecrimpte oder angelötete Stecker, korrodierte Kontakte oder falsch montierte Stecker können zu schlechten Verbindungen und Anpassungsproblemen führen.
Lösungsansätze:
- Hochwertige Kabel verwenden: Setze auf Koaxialkabel mit dem korrekten Wellenwiderstand (meist 50 Ohm) und guter Abschirmung.
- Kabel prüfen: Überprüfe das Kabel auf sichtbare Beschädigungen. Erwäge den Einsatz eines Kabelmessgeräts (z.B. TDR) zur Überprüfung der Integrität.
- Stecker überprüfen/erneuern: Stelle sicher, dass alle Stecker korrekt und fest montiert sind. Im Zweifelsfall erneuere die Stecker.
3. SWR-Meter selbst
Obwohl seltener, kann auch das SWR-Meter selbst Fehler aufweisen.
- Defekt: Das Messgerät kann beschädigt sein oder interne Fehler aufweisen.
- Falsche Kalibrierung: Bei manuellen Geräten kann eine fehlerhafte Kalibrierung zu ungenauen Messungen führen.
- Falscher Messbereich: Die Verwendung eines SWR-Meters, das nicht für die Sendeleistung oder die Frequenz deines Funkgeräts ausgelegt ist.
Lösungsansätze:
- Überprüfung mit bekannt gutem Gerät: Vergleiche die Messungen mit einem anderen, als korrekt bekannten SWR-Meter.
- Handbuch konsultieren: Stelle sicher, dass du das Gerät korrekt bedienst und kalibrierst.
- Richtiger Messbereich: Verwende ein SWR-Meter, das für deine Sendeleistung und deinen Frequenzbereich geeignet ist.
Fortgeschrittene Messmethoden und Geräte
Für anspruchsvollere Anwendungen oder eine genauere Diagnose stehen neben einfachen SWR-Metern weitere Instrumente zur Verfügung:
Antennenanalysatoren
Diese Geräte sind deutlich leistungsfähiger als reine SWR-Meter. Sie messen nicht nur das SWR über einen breiten Frequenzbereich, sondern auch andere Parameter wie Impedanz (Widerstand und Reaktanz), Resonanzfrequenz und sogar die Güte (Q-Wert) der Antenne. Sie können dir oft direkt anzeigen, ob deine Antenne induktiv oder kapazitiv abgestimmt ist, was die Fehlersuche erheblich erleichtert.
Antennen-Tuner
Während ein SWR-Meter das SWR misst, ist ein Antennen-Tuner (Antennentuner) ein Gerät, das dazu dient, die Impedanz der Antenne an die 50 Ohm des Funkgeräts anzupassen. Ein Tuner wird typischerweise zwischen Funkgerät und Antenne (oder zwischen Funkgerät und SWR-Meter) geschaltet. Wenn das SWR der Antenne selbst nicht auf einen akzeptablen Wert gebracht werden kann, kann ein Tuner die Anpassung für das Funkgerät optimieren. Wichtig: Ein Tuner ändert die Antenne selbst nicht, er „versteckt“ nur die Fehlanpassung vor dem Funkgerät, was immer noch zu einigen Leistungsverlusten im Tuner führen kann.
SWR-Meter mit integriertem Leistungsmesser
Viele moderne SWR-Meter kombinieren die Funktion des SWR-Meters mit einem präzisen Leistungsmesser, der sowohl die Vorwärts- als auch die Rückwärtsleistung anzeigen kann. Diese Geräte sind oft mit einer digitalen Anzeige ausgestattet, die die Werte genauer wiedergibt als analoge Skalen.
Optimale SWR-Werte für verschiedene Betriebsarten
Die Anforderungen an das SWR können je nach Betriebsart leicht variieren:
- SSB (Single Sideband) und AM (Amplitude Modulation): Hier ist eine gute Anpassung (möglichst unter 1:2) wichtig, um die Effizienz der Sendeleistung zu maximieren und eine Überlastung des Endverstärkers zu vermeiden.
- CW (Continuous Wave) / Morsecode: Da die Sendeleistung hier oft konstant und die Tastverhältnisse geringer sind, können etwas höhere SWR-Werte (bis etwa 1:3) toleriert werden, ohne sofortige Schäden zu riskieren. Dennoch ist auch hier eine gute Anpassung empfehlenswert.
- Digitale Betriebsarten (FT8, PSK31 etc.): Diese Modi arbeiten oft mit sehr geringen Leistungen und sind sehr empfindlich gegenüber Störungen. Eine optimale Anpassung ist hier entscheidend, um die maximale Effizienz zu erzielen und eine saubere Signalübertragung zu gewährleisten. Ein SWR unter 1:1.5 ist ideal.
- FM (Frequenzmodulation): Ähnlich wie bei SSB ist eine gute Anpassung wichtig, um die volle Sendeleistung zu erreichen und den Transistor im Funkgerät zu schützen.
Tipps für die regelmäßige Wartung und Überprüfung
Dein SWR-Meter ist ein Werkzeug, das dir hilft, deine Ausrüstung in Schuss zu halten. Es ist ratsam, die SWR-Messung regelmäßig durchzuführen:
- Vor jedem Funkbetrieb: Besonders wenn du den Standort wechselst oder die Antenne neu ausrichtest.
- Nach jeder Antennenjustage: Um die Auswirkung der Änderungen zu überprüfen.
- Bei Änderung der Frequenzen: Wenn du auf anderen Bändern oder Frequenzen arbeiten möchtest.
- Regelmäßige Intervalle: Auch wenn keine offensichtlichen Probleme bestehen, kann eine monatliche oder vierteljährliche Überprüfung helfen, schleichende Verschlechterungen frühzeitig zu erkennen.
Häufige Missverständnisse bei der SWR-Messung
Es gibt einige Punkte, die oft zu Verwirrung führen:
- Das SWR-Meter misst die Antenne: Das SWR-Meter misst nicht die Antenne direkt, sondern die Anpassung zwischen der Leitung und der Antenne. Die Antenne ist nur ein Teil des Systems.
- Das SWR ist bei jeder Leistung gleich: Bei vielen Geräten ist das SWR bei niedriger Leistung nahezu identisch wie bei hoher Leistung. Es gibt jedoch Ausnahmen, besonders bei sehr guten oder sehr schlechten Anpassungen, wo sich die Messungen leicht unterscheiden können. Daher die Empfehlung, mit geringer Leistung zu messen.
- Ein Tuner ersetzt eine schlechte Antenne: Ein Tuner kann eine Fehlanpassung kaschieren, aber er verbessert nicht die Strahlungseffizienz der Antenne. Eine schlecht konzipierte oder installierte Antenne wird auch mit einem Tuner nie optimale Ergebnisse liefern.
Das sind die neuesten SWR-Meter Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu SWR-Meter: Stehwellenverhältnis richtig messen
Was ist die ideale SWR-Messung?
Die ideale SWR-Messung ist 1:1. Dies bedeutet eine perfekte Anpassung zwischen Sender, Leitung und Antenne, ohne jegliche Leistungsreflexion. In der Praxis sind Werte zwischen 1:1 und 1:1.5 als ausgezeichnet zu betrachten.
Kann ich mein Funkgerät mit einem hohen SWR betreiben?
Kurzfristig kann ein moderat hohes SWR (bis ca. 1:2) für die meisten Funkgeräte tolerierbar sein. Langfristig oder bei sehr hohen Werten (über 1:3) besteht jedoch ein erhebliches Risiko, den Ausgangsverstärker deines Funkgeräts zu beschädigen.
Welches SWR-Meter ist das beste für mich?
Für Einsteiger sind einfache, analoge SWR-Meter mit einer deutlichen Anzeige oft ausreichend. Für anspruchsvollere Anwendungen oder zur genauen Diagnose sind digitale SWR-Meter oder Antennenanalysatoren empfehlenswert. Achte auf den passenden Frequenzbereich und die Leistungsklasse.
Wie oft sollte ich mein SWR messen?
Es ist ratsam, dein SWR regelmäßig zu überprüfen, insbesondere vor längeren Funkverkehrsperioden, nach Änderungen an der Antennenanlage oder wenn du ein neues Band/Frequenzgebiet nutzt. Eine monatliche oder vierteljährliche Routinekontrolle ist empfehlenswert.
Was tun, wenn mein SWR auf allen Frequenzen schlecht ist?
Wenn das SWR über den gesamten Betriebsbereich deiner Antenne konstant schlecht ist, deutet dies auf ein grundlegendes Problem hin. Mögliche Ursachen sind ein falscher Wellenwiderstand des Kabels, ein fehlerhaftes Kabel selbst, eine falsch installierte oder defekte Antenne oder ein fehlerhaftes SWR-Meter.
Beeinflusst die Länge des Antennenkabels das SWR?
Die Länge des Antennenkabels hat einen Einfluss auf die Anpassung, insbesondere bei längeren Kabeln. Ein Kabel mit dem richtigen Wellenwiderstand (z.B. 50 Ohm) minimiert diesen Effekt. Längere Kabel können jedoch zu zusätzlichen Dämpfungsverlusten führen, die indirekt die Messung beeinflussen können. Idealerweise sollte das Antennenkabel so kurz wie möglich gehalten werden.
Kann ich mein SWR im Auto messen?
Ja, das ist möglich. Achte darauf, dass das SWR-Meter korrekt zwischen Funkgerät und der am Fahrzeug montierten Antenne geschaltet ist. Bedenke jedoch, dass die Umgebung (Fahrzeugkarosserie) die Antenneneigenschaften stark beeinflusst und das SWR stark von der Fahrzeuggröße und -form abhängt.
