Das Stehwellenverhältnis (SWR) ist eine entscheidende Messgröße, die dir unmittelbar Aufschluss über die Effizienz deiner Funkverbindung gibt. Ein hoher SWR-Wert signalisiert eine schlechte Anpassung zwischen Sender, Leitung und Antenne, was zu Leistungsverlusten und potenziellen Schäden an deinem Equipment führen kann.
Das sind die beliebtesten SWR Meter Produkte
Grundlagen des Stehwellenverhältnisses (SWR)
Wenn du mit Funkgeräten arbeitest, insbesondere im Amateurfunk, CB-Funk oder bei professionellen Kommunikationssystemen, stößt du unweigerlich auf den Begriff Stehwellenverhältnis. Doch was verbirgt sich genau dahinter und warum ist es für deine Signalqualität so wichtig? Das SWR ist das Maß für die Rückreflexion von HF-Leistung von der Antenne zurück zum Sender über die Übertragungsleitung. Eine ideale Funkverbindung zeichnet sich durch eine geringe Rückreflexion aus, was bedeutet, dass die gesamte vom Sender abgegebene Leistung von der Antenne abgestrahlt wird.
Was sind Stehwellen?
In einer perfekten Welt würde die von deinem Sender erzeugte Hochfrequenzleistung (HF-Leistung) ungehindert durch die Übertragungsleitung (Koaxialkabel) zu deiner Antenne fließen und dort abgestrahlt werden. In der Realität ist dies jedoch selten der Fall. Wenn die Impedanz deiner Antenne nicht exakt mit der Wellenimpedanz deiner Übertragungsleitung übereinstimmt und diese wiederum nicht mit der Ausgangsimpedanz deines Senders übereinstimmt, kommt es zu einer Fehlanpassung. Diese Fehlanpassung führt dazu, dass ein Teil der HF-Leistung nicht von der Antenne abgestrahlt wird, sondern zurück in Richtung Sender reflektiert wird. Diese hinlaufende und zurücklaufende Welle überlagern sich entlang der Übertragungsleitung und erzeugen ein Muster aus Knoten (minimale Amplitude) und Bäuchen (maximale Amplitude). Dieses Muster wird als Stehwelle bezeichnet.
Die Messung des SWR
Das Stehwellenverhältnis quantifiziert das Verhältnis zwischen der maximalen und der minimalen Spannung (oder Stromstärke) entlang dieser Stehwelle. Es wird üblicherweise als Verhältnis von Spannungswerten ausgedrückt und als dimensionslose Zahl angegeben. Ein SWR von 1:1 gilt als perfekt – dies bedeutet, dass keine Leistung reflektiert wird und alle Energie von der Antenne abgestrahlt wird. Werte, die davon abweichen, deuten auf Reflexionen hin. Je weiter der SWR von 1:1 entfernt ist, desto schlechter ist die Anpassung.
Warum ist ein niedriges SWR wichtig?
Ein niedriges Stehwellenverhältnis ist aus mehreren Gründen essenziell für eine optimale Funkkommunikation:
- Maximale Sendeleistung: Wenn deine Antenne gut angepasst ist (niedriger SWR), wird nahezu die gesamte vom Sender abgegebene Leistung tatsächlich als Funkwelle abgestrahlt. Dies führt zu einer größeren Reichweite und besseren Signalqualität.
- Schutz deines Senders: Reflektierte HF-Leistung, die zum Sender zurückkehrt, kann die Endstufen des Senders stark belasten und im schlimmsten Fall zu irreparablen Schäden führen. Ein hoher SWR kann die Lebensdauer deines Funkgeräts erheblich verkürzen.
- Effiziente Nutzung der Energie: Ein niedriger SWR bedeutet, dass die von dir investierte Energie (Stromverbrauch) effizient in abgestrahlte Funkenergie umgewandelt wird. Dies ist besonders bei batteriebetriebenen Geräten oder bei längeren Sendezeiten von Bedeutung.
- Reduzierung von Störungen: Eine schlecht angepasste Antenne kann unerwünschte Oberwellen erzeugen oder die Signalqualität verschlechtern, was zu erhöhten Störungen bei dir und anderen Funkamateuren führen kann.
Wie misst man das SWR?

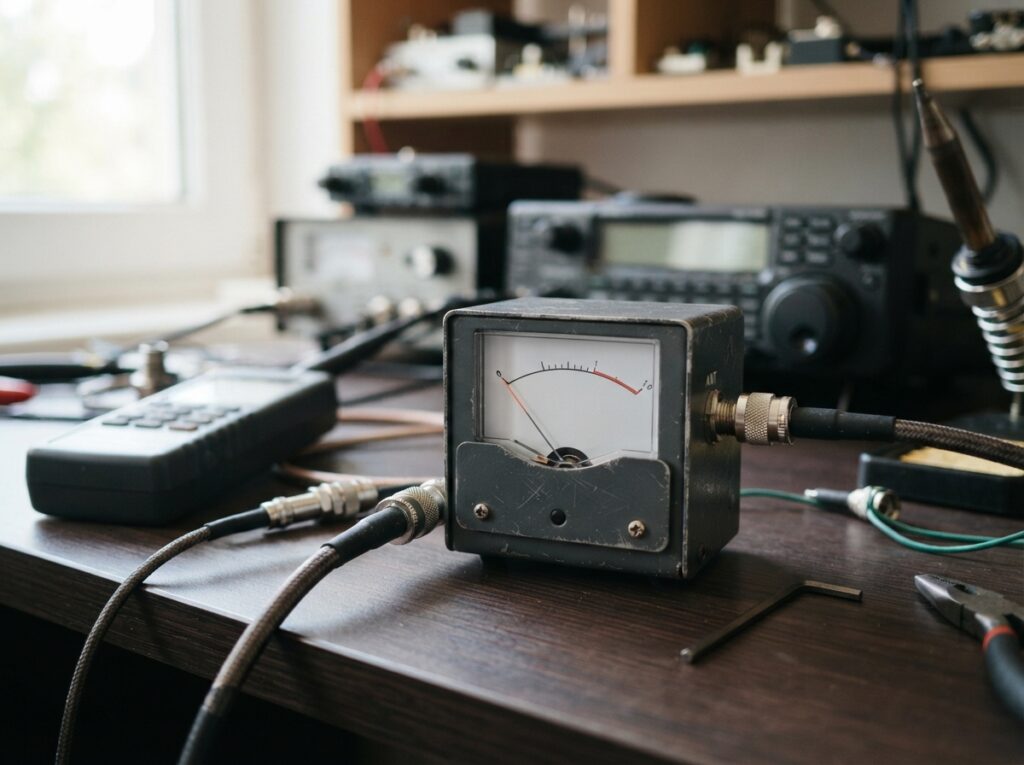

Die Messung des Stehwellenverhältnisses erfolgt in der Regel mit einem SWR-Meter (auch bekannt als Stehwellenmessgerät oder Impedanzmessgerät). Dieses Gerät wird in die Übertragungsleitung zwischen dem Sender und der Antenne geschaltet. Moderne SWR-Meter können oft auch die Leistung messen (Forward Power und Reflected Power). Um das SWR zu messen, gehst du typischerweise wie folgt vor:
- Schließe das SWR-Meter zwischen Sender und Antenne an, wobei du die Anschlüsse für Sender und Antenne korrekt identifizierst.
- Stelle deinen Sender auf eine geringe Sendeleistung ein (oft reichen 5-10 Watt, um eine genaue Messung zu erhalten, ohne das Gerät zu überlasten).
- Wähle eine Frequenz innerhalb des von dir genutzten Frequenzbandes.
- Drücke die Sendetaste für einen kurzen Moment (key down).
- Lies den Wert auf dem SWR-Meter ab. Viele Geräte verfügen über einen Knopf zur Umschaltung zwischen der Messung der vorwärtsgerichteten Leistung (Forward) und der rückwärtsgerichteten Leistung (Reflected). Du misst das SWR, indem du zuerst die Forward Power einstellst und dann den Wert für Reflected Power abliest und diesen Wert in das Verhältnis setzt oder das Gerät direkt den SWR-Wert anzeigen lässt.
- Wenn du das SWR über einen größeren Frequenzbereich prüfen möchtest, wiederhole den Vorgang an verschiedenen Punkten des Bandes.
Wichtiger Hinweis: Achte stets auf die Anweisungen deines SWR-Meters und deines Funkgeräts, da die Vorgehensweise leicht variieren kann.
Typische SWR-Werte und ihre Bedeutung
Die Interpretation der gemessenen SWR-Werte ist entscheidend. Hier ist eine allgemeine Einteilung:
- 1:1 bis 1.2:1 – Hervorragend. Minimale Reflexion, optimale Anpassung.
- 1.2:1 bis 1.5:1 – Sehr gut. Geringe Reflexion, akzeptabel für die meisten Anwendungen.
- 1.5:1 bis 2.0:1 – Akzeptabel. Deutlichere Reflexion, kann zu leichten Leistungsverlusten und erhöhter Belastung des Senders führen. Eine Optimierung ist empfehlenswert.
- 2.0:1 bis 3.0:1 – Schlecht. Signifikante Reflexion, deutliche Leistungsverluste und potenzielles Risiko für den Sender. Eine Anpassung ist dringend erforderlich.
- Über 3.0:1 – Sehr schlecht. Extrem hohe Reflexion, starke Leistungsverluste und hohes Risiko für den Sender. Sofortige Anpassung oder Überprüfung der Anlage ist notwendig.
| SWR-Verhältnis | Bedeutung | Auswirkungen | Empfohlene Maßnahmen |
|---|---|---|---|
| 1:1 bis 1.2:1 | Exzellent | Maximale Leistungsausbeute, minimale Belastung des Senders | Keine Maßnahmen erforderlich |
| 1.2:1 bis 1.5:1 | Sehr gut | Hohe Leistungsausbeute, geringe Belastung | Normalerweise keine Maßnahmen erforderlich, aber Überwachung empfohlen |
| 1.5:1 bis 2.0:1 | Gut bis Akzeptabel | Spürbare Leistungsverluste, moderate Belastung des Senders | Optimierung der Antennenanpassung prüfen |
| 2.0:1 bis 3.0:1 | Mäßig bis Schlecht | Deutliche Leistungsverluste, erhöhte Belastung des Senders, Risiko für Senderkomponenten | Anpassung dringend erforderlich, Überprüfung von Antenne, Kabel und Anschlüssen |
| Über 3.0:1 | Sehr Schlecht | Extrem hohe Leistungsverluste, erhebliche Belastung des Senders, hohes Risiko für Schäden | Sofortige Überprüfung und Anpassung der gesamten Anlage (Antenne, Kabel, Stecker, Tuner) |
Ursachen für einen hohen SWR
Ein hoher SWR-Wert kann auf verschiedene Probleme in deiner Funkverbindung zurückgeführt werden. Die häufigsten Ursachen sind:
- Antennenanpassung: Die Antenne ist nicht für die verwendete Frequenz oder die Wellenimpedanz der Übertragungsleitung ausgelegt. Dies ist die häufigste Ursache. Jede Antenne hat einen Resonanzbereich, und außerhalb dieses Bereichs verschlechtert sich die Anpassung.
- Fehlerhafte Antennenmontage: Unsachgemäße Montage, z.B. wenn die Antenne zu nah an metallischen Objekten montiert ist oder die Elemente der Antenne verbogen sind, kann die Anpassung negativ beeinflussen.
- Übertragungsleitung (Koaxialkabel):
- Falsche Impedanz: Verwendung eines Koaxialkabels, dessen Wellenimpedanz (z.B. 50 Ohm oder 75 Ohm) nicht zur Antenne oder zum Sender passt.
- Beschädigung: Knicke, Schnitte oder andere Beschädigungen am Kabel können die Signalintegrität beeinträchtigen und zu Reflexionen führen.
- Alter und Materialqualität: Ein altes oder minderwertiges Koaxialkabel kann höhere Verluste aufweisen und die Anpassung verschlechtern.
- Anschlüsse und Stecker: Schlecht gecrimpte oder gelötete Stecker, Korrosion an Verbindungsstellen oder lose Stecker können die Impedanz am Übergang verändern und Reflexionen verursachen.
- Fehlende oder falsch eingestellte Anpassgeräte (Tuner): Wenn du einen Antennentuner verwendest, muss dieser korrekt eingestellt sein, um die Fehlanpassung zwischen Sender und Antenne auszugleichen.
- Falsche Frequenzwahl: Betrieb eines Funkgeräts oder einer Antenne außerhalb ihres vorgesehenen Frequenzbereichs.
Optimierung des SWR
Ein optimales SWR von nahe 1:1 ist das Ziel. Wenn dein SWR-Meter einen Wert über 1.5:1 anzeigt, solltest du Maßnahmen zur Verbesserung ergreifen:
- Antennenposition und -ausrichtung: Verändere die Position oder Ausrichtung deiner Antenne. Manchmal können schon wenige Meter oder eine andere Ausrichtung eine große Verbesserung bewirken. Entferne die Antenne von metallischen Objekten, die die Strahlungseigenschaften beeinflussen könnten.
- Antennenlänge anpassen: Bei vielen Antennentypen kann die Länge der Elemente angepasst werden, um die Resonanz auf die gewünschte Frequenz zu verschieben.
- Verwendung eines Antennentuners: Ein Antennentuner (auch Ladekabel-Tuner genannt) ist ein Gerät, das zwischen Sender und Antennenleitung geschaltet wird und die Impedanz so anpasst, dass der Sender mit einem niedrigen SWR betrieben werden kann. Wichtig ist, dass der Tuner die Leistung nicht verringert, sondern die Anpassung für den Sender optimiert. Der SWR wird am Ausgang des Tuners gemessen.
- Prüfung der Übertragungsleitung: Überprüfe das Koaxialkabel auf Beschädigungen. Ersetze es gegebenenfalls durch ein hochwertigeres Kabel mit der korrekten Wellenimpedanz (meist 50 Ohm).
- Überprüfung der Anschlüsse: Stelle sicher, dass alle Stecker und Verbindungen sauber, fest und korrekt installiert sind.
- Verwendung eines Antennen-Analysators: Ein Antennen-Analysator ist ein fortschrittlicheres Werkzeug, das dir nicht nur das SWR, sondern auch andere wichtige Parameter wie die Resonanzfrequenz und die Impedanz deiner Antenne anzeigt. Dies ist besonders nützlich, um die Ursache von Anpassungsproblemen genau zu lokalisieren.
Häufige Missverständnisse bezüglich SWR
Es gibt einige weit verbreitete Irrtümer rund um das Thema SWR:
- „Ein hoher SWR schadet dem Funkgerät immer“: Das stimmt nicht ganz. Moderne Funkgeräte verfügen oft über Schutzschaltungen, die bei einem zu hohen SWR die Sendeleistung reduzieren oder den Sender abschalten. Allerdings ist dies keine Garantie für den Schutz, und die Schutzmechanismen können variieren.
- „Ein Antennentuner macht die Antenne besser“: Ein Antennentuner verbessert nicht die Antenne selbst. Er dient dazu, die Fehlanpassung zwischen einer gegebenen Antenne und dem Sender auszugleichen, sodass der Sender mit einem niedrigen SWR arbeiten kann. Die Antenne strahlt immer noch so effizient (oder ineffizient) ab, wie ihre Bauform und Umgebung es zulassen.
- „Man muss immer 1:1 SWR haben“: Während 1:1 ideal ist, sind Werte bis 1.5:1 oft völlig akzeptabel und führen zu keinen nennenswerten Leistungseinbußen oder Risiken für das Gerät.
Das sind die neuesten SWR Meter Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu SWR erklärt: Was bedeutet das Stehwellenverhältnis?
Was genau bedeutet ein SWR von 2:1?
Ein SWR von 2:1 bedeutet, dass die maximale Spannung auf der Stehwelle doppelt so hoch ist wie die minimale Spannung. Dies impliziert, dass etwa ein Neuntel (etwa 11%) der Leistung von der Antenne zurück zum Sender reflektiert wird. Das ist zwar noch akzeptabel, aber deutlich von einer optimalen Anpassung entfernt und deutet auf spürbare Leistungsverluste hin.
Kann ich mit einem hohen SWR senden, ohne dass etwas kaputt geht?
Das hängt stark von deinem Funkgerät ab. Viele moderne Geräte haben eingebaute Schutzmechanismen, die die Sendeleistung bei einem zu hohen SWR reduzieren. Dennoch kann anhaltendes Senden mit sehr hohen SWR-Werten, insbesondere bei höheren Leistungen, die Endstufen beschädigen. Es ist immer ratsam, den SWR zu prüfen und zu optimieren, bevor du längere Zeit sendest.
Wie beeinflusst die Länge des Koaxialkabels den SWR?
Die Länge des Koaxialkabels an sich beeinflusst den SWR-Wert bei einer festen Fehlanpassung nicht direkt. Allerdings kann die Länge eines Kabels mit einer bestimmten Fehlanpassung dazu führen, dass die Impedanz am Senderende unterschiedlich erscheint, abhängig von der Frequenz und der Kabellänge. Ein Kabel mit geringen Verlusten ist jedoch entscheidend, um die bereits durch die Antennenanpassung verursachten Reflexionen nicht weiter zu verstärken.
Ist es schlimm, wenn mein SWR auf verschiedenen Frequenzen unterschiedlich ist?
Ja, das ist normal und sogar zu erwarten. Die meisten Antennen sind nur für einen bestimmten Frequenzbereich optimal angepasst. Wenn du deinen SWR über ein breites Frequenzband misst, wirst du feststellen, dass er auf der Resonanzfrequenz der Antenne am niedrigsten ist und zu den Rändern des Frequenzbandes hin ansteigt. Wichtig ist, dass das SWR innerhalb des von dir gewünschten Betriebsfrequenzbereichs akzeptabel bleibt.
Wie oft sollte ich meinen SWR messen?
Es empfiehlt sich, den SWR zu messen, wenn du deine Antenne neu installierst oder Änderungen vornimmst. Auch wenn du den Verdacht hast, dass ein Problem vorliegt (z.B. nach einem Sturm oder wenn die Reichweite plötzlich abnimmt), solltest du eine Messung durchführen. Regelmäßige Prüfungen, vielleicht einmal im Jahr oder vor wichtigen Funkveranstaltungen, sind ebenfalls sinnvoll.
Welche Arten von Antennentunern gibt es?
Es gibt verschiedene Arten von Antennentunern. Die gebräuchlichsten sind manuelle Tuner, bei denen du die Einstellung von Hand vornimmst, und automatische Tuner, die die Anpassung selbstständig vornehmen. Es gibt auch Tuner, die fest in die Antenne integriert sind (z.B. bei Mobilantennen) und Tuner, die als separate Geräte zwischen Sender und Antennenleitung geschaltet werden.
Was ist der Unterschied zwischen SWR und Impedanz?
Impedanz ist der Widerstand, den eine Schaltung dem Wechselstromfluss entgegensetzt, und sie ist komplex (besteht aus ohmschem Widerstand und Reaktanz). Das Stehwellenverhältnis (SWR) ist ein Maß dafür, wie gut die Impedanz deiner Antenne und deiner Übertragungsleitung mit der Impedanz deines Senders übereinstimmt. Ein niedriges SWR wird erreicht, wenn die Impedanzen übereinstimmen (oder durch einen Tuner angeglichen werden).
