Du suchst nach einer kompakten Funkantenne, die selbst unter beengten räumlichen Bedingungen oder auf einem Balkon zuverlässig funktioniert? Dann ist die Magnetic Loop Antenne genau die richtige Lösung für dich, um auch an Standorten mit eingeschränkten Möglichkeiten hervorragende Funkverbindungen zu erzielen.
Das sind die beliebtesten Magnetic Loop Antenne Produkte
Die Funktionsweise der Magnetic Loop Antenne
Eine Magnetic Loop Antenne, oft auch als Magnetloop oder Kurzwellen-Loop-Antenne bezeichnet, ist eine hocheffiziente resonante Antennenform, die sich ideal für den Einsatz auf kleinem Raum eignet. Ihre Kernkomponenten sind ein ringförmiger Leiter (typischerweise ein Kupferrohr oder ein dickes Kabel) und ein abstimmbarer Kondensator. Der ringförmige Leiter bildet eine Induktivität, während der Kondensator die Kapazität liefert. Durch die Anpassung der Kapazität des Kondensators wird die Antenne auf die gewünschte Frequenz abgestimmt, sodass sie in Resonanz gerät und maximale Strahlungseffizienz erreicht.
Der wesentliche Unterschied zu vielen anderen Antennenformen liegt in ihrem Strahlungsmechanismus. Während Dipol- oder Langdrahtantennen primär auf der elektrischen Feldkomponente basieren, strahlt eine Magnetic Loop Antenne vorwiegend über die magnetische Feldkomponente. Dies hat entscheidende Vorteile, insbesondere in Bezug auf die Unterdrückung von Nahfeld-Störsignalen, die oft von elektronischen Geräten in der Nähe emittiert werden. Diese Eigenschaft macht sie besonders wertvoll in städtischen Umgebungen, wo elektromagnetische Interferenzen (EMI) ein großes Problem darstellen können.
Vorteile der Magnetic Loop Antenne für schwierige Standorte
Die kompakte Bauweise und die geringen Abmessungen sind die offensichtlichsten Vorteile. Du kannst sie problemlos auf einem Balkon, einer Dachterrasse, in einem Garten mit wenig Platz oder sogar im Inneren eines Hauses installieren (mit Einschränkungen bezüglich Effizienz). Ihre geringe Größe im Vergleich zu klassischen Langdraht- oder Dipolantennen reduziert zudem oft die Sichtbarkeit und damit potenzielle Konflikte mit Nachbarn oder Auflagen.
Darüber hinaus zeichnet sich die Magnetic Loop Antenne durch eine bemerkenswert geringe Kopplung an das Nahfeld aus. Das bedeutet, dass störende elektrische Felder von Geräten wie Computern, Netzteilen oder LED-Beleuchtung, die sich in unmittelbarer Nähe befinden, deutlich weniger Einfluss auf die Antenne und damit auf deine Funkkommunikation haben. Dies führt zu einem saubereren Signal und einer besseren Empfangsqualität, selbst in einer stark „verrauschten“ Umgebung.
Ein weiterer wichtiger Vorteil ist die hohe Bandbreite. Obwohl die Antenne resonant ist, ermöglicht die Konstruktion eine vergleichsweise breite nutzbare Bandbreite um die Resonanzfrequenz herum, insbesondere bei größeren Loops. Das bedeutet, du musst die Antenne nicht für jeden einzelnen Frequenzpunkt neu abstimmen, sondern kannst in einem bestimmten Frequenzbereich flexibel arbeiten.
Die Effizienz einer Magnetic Loop Antenne hängt stark von ihrer Größe im Verhältnis zur Wellenlänge und der Qualität der verwendeten Komponenten ab. Eine gut konstruierte Loop, die groß genug für die zu nutzende Frequenz ist und aus hochwertigen Materialien wie Kupferrohr für den Ring und einem Hochspannungskondensator besteht, kann überraschend gute Leistungen erzielen, die durchaus mit größeren Antennen vergleichbar sind.
Konstruktion und Dimensionierung
Die Dimensionierung einer Magnetic Loop Antenne ist entscheidend für ihre Leistung und den Frequenzbereich, den du abdecken möchtest. Grundsätzlich gilt: Je größer der Durchmesser des Rings und je geringer die Frequenz, desto höher ist tendenziell die Effizienz. Für niedrige Frequenzen (z.B. 40 Meter oder 80 Meter Band) sind oft sehr große Durchmesser erforderlich, was den Einsatz auf typischen Balkonen erschwert. Für höhere Frequenzen (z.B. 20 Meter, 17 Meter, 15 Meter oder 10 Meter Band) sind kleinere Loops mit Durchmessern von einem bis zwei Metern praktikabel.
- Ringmaterial: Für optimale Ergebnisse empfiehlt sich die Verwendung von Kupferrohr. Dieses hat eine sehr geringe Impedanz und minimiert Leistungsverluste. Dickeres, verzinntes Kupferkabel kann eine Alternative sein, ist aber oft weniger effizient. Die Länge des Rings bestimmt die Grundinduktivität der Antenne.
- Kondensator: Der Kondensator muss die hohen Spannungen und Ströme aushalten, die bei der Resonanz auftreten können. Ein Hochspannungskondensator (z.B. ein Vakuumkondensator oder ein spezialisierter „Doppel-Doppel-Scheiben“-Kondensator) ist oft notwendig, besonders bei leistungsstärkeren Sendern. Für geringere Leistungen können auch spezielle Luftspaltkondensatoren verwendet werden. Die Kapazität des Kondensators bestimmt den Frequenzbereich, der mit einer bestimmten Loop-Größe abgedeckt werden kann.
- Montage und Isolierung: Die Antenne muss gut isoliert sein, um Kurzschlüsse zu vermeiden. Die Positionierung ist entscheidend; sie sollte möglichst frei und weit weg von metallischen Objekten (außer dem eigenen Loop) und störenden Elektronikgeräten montiert werden.
Anwendungsbereiche und Einsatzmöglichkeiten
Magnetic Loop Antennen sind die ideale Wahl für Funkamateure, die in städtischen Gebieten leben, in Mietwohnungen mit Balkon oder Dachterrasse wohnen, oder die eine portable und schnell aufbaubare Antenne für Feldtage oder Reisen benötigen. Sie eignen sich hervorragend für die Nutzung auf Kurzwelle (KW), insbesondere für die unteren Bänder, wo der Platzbedarf herkömmlicher Antennen enorm wäre.

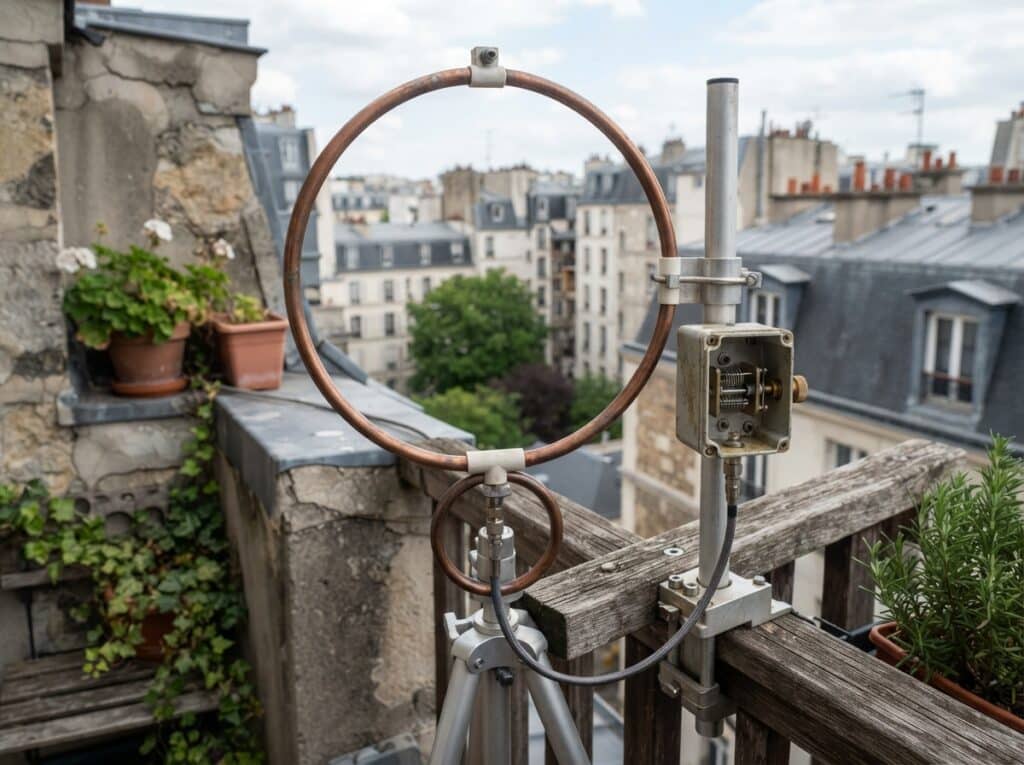

- Balkon- und Dachantennen: Hier spielen sie ihre Stärken voll aus. Die kompakte Form erlaubt eine unauffällige Montage, und die gute Unterdrückung von Störsignalen macht das Funkerlebnis angenehmer.
- Portable Einsätze: Für Funkamateure, die gerne auf Reisen gehen oder an Feldtagen teilnehmen, bieten zerlegbare Magnetic Loops eine hervorragende Möglichkeit, auch fernab der Heimatortung gute Funkverbindungen aufzubauen.
- Notfunk und DXpeditionen: In Situationen, in denen nur sehr begrenzter Platz zur Verfügung steht, aber dennoch zuverlässige Funkverbindungen benötigt werden, sind Magnetic Loops eine überlegenswerte Option.
Leistung und Effizienz
Die Effizienz einer Magnetic Loop Antenne ist ein komplexes Thema. Sie ist umso höher, je größer der Durchmesser des Loops im Verhältnis zur Wellenlänge ist und je geringer die Verluste im Ring und im Kondensator sind. Eine „kleine“ Magnetic Loop (typischerweise mit einem Durchmesser von deutlich weniger als einer halben Wellenlänge) hat naturgemäß eine geringere Effizienz als eine „große“ Loop, die fast den vollen Umfang der Wellenlänge abdeckt. Dies liegt an den höheren Strömen und Spannungen, die in kleinen Loops zur Erzeugung des notwendigen magnetischen Feldes erforderlich sind, was wiederum zu höheren Verlusten führt.
Dennoch können auch gut konstruierte kleine Loops beachtliche Leistungen erzielen. Eine Faustregel besagt, dass die Effizienz einer optimalen Magnetic Loop Antenne etwa 50-70% der eines idealen Dipols erreichen kann, besonders auf höheren Frequenzbändern. Auf den niedrigeren Bändern (z.B. 160m oder 80m) kann die Effizienz einer kleinen Loop drastisch sinken, weshalb hier größere Dimensionen oder spezielle Designs erforderlich sind, um brauchbare Ergebnisse zu erzielen. Die Wahl des Ringmaterials und die Qualität des Kondensators sind hierbei entscheidend. Hochwertige Kupferrohre und spezielle Vakuumkondensatoren minimieren die ohmschen Verluste und erhöhen somit die Effizienz.
Vergleich mit anderen Antennenformen
Im Vergleich zu einem klassischen Langdraht oder einem Dipol, die oft eine bessere Effizienz und eine breitere Bandbreite aufweisen, punktet die Magnetic Loop vor allem bei der Kompaktheit und der Unterdrückung von Nahfeldstörungen. Ein Dipol auf dem 40-Meter-Band benötigt beispielsweise eine Länge von rund 20 Metern. Ein entsprechender Loop wäre nur etwa 2-3 Meter im Durchmesser. Wenn der Platz nicht ausreicht oder die elektromagnetische Umgebung sehr „laut“ ist, kann die Magnetic Loop trotz ihrer potenziell geringeren Spitzen-Effizienz die überlegene Wahl sein.
Im Vergleich zu vertikalen Antennen, die oft einen guten Raumwinkel für DX-Verbindungen bieten, ist die Magnetic Loop in der Regel omnidirektionaler auf der Horizontalebene, was sie für lokale und globale Kommunikation gleichermaßen geeignet macht. Die Abstimmung ist bei der Magnetic Loop ein wichtiger Aspekt; sie ist eine resonante Antenne, die für optimalen Betrieb präzise abgestimmt werden muss, während Langdrähte oft durch ihre Länge „von Natur aus“ auf bestimmten Bändern funktionieren, wenn auch nicht immer optimal.
Technische Herausforderungen und Lösungen
Eine der größten technischen Herausforderungen bei der Nutzung von Magnetic Loop Antennen ist die Abstimmung, insbesondere bei Leistungsänderungen oder Frequenzwechseln. Der Abstimmkondensator muss präzise und oft über einen weiten Bereich verstellbar sein. Motorisierte Abstimmungsmechanismen können hier den Komfort erheblich steigern und eine Fernbedienung ermöglichen.
Ein weiteres Problem ist die Bandbreite. Da die Antenne stark auf Resonanz angewiesen ist, können Frequenzschwankungen des Senders oder empfangene Signale außerhalb des schmalen Resonanzbereichs zu einem Verlust an Effizienz führen. Die Verwendung eines „Trailing“ oder „Tracking“ Kondensators, der sich mit dem Hauptabstimmkondensator synchronisiert, kann helfen, die Bandbreite zu erweitern.
Die Handhabung von hohen Spannungen am Kondensator erfordert Sorgfalt und die Verwendung geeigneter Komponenten, um Durchschläge zu vermeiden. Auch die richtige Montage und Erdung sind wichtig, um unerwünschte Strahlung durch Mantelwellen auf dem Koaxialkabel zu minimieren.
Das sind die neuesten Magnetic Loop Antenne Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Magnetic Loop: Kleine Antenne für schwierige Standorte
Wie groß muss eine Magnetic Loop Antenne für das 20-Meter-Band sein?
Für das 20-Meter-Band (ca. 14 MHz) ist ein Ringdurchmesser von etwa 1 bis 1,5 Metern üblich. Größere Durchmesser führen zu besserer Effizienz, erfordern aber auch einen Kondensator mit größerer Kapazität und Spannungsfestigkeit.
Kann ich mit einer Magnetic Loop Antenne auch auf niedrigeren Bändern wie 80 Meter senden?
Ja, das ist möglich, erfordert aber deutlich größere Loops (oft mehrere Meter Durchmesser) oder spezielle Designs, um eine akzeptable Effizienz zu erreichen. Für den typischen Balkoneinsatz sind die unteren Bänder oft weniger geeignet.
Beeinflussen Gegenstände in der Nähe meine Magnetic Loop Antenne?
Ja, metallische Gegenstände, die sich sehr nah am Loop befinden, können die Antennenleistung negativ beeinflussen, indem sie die Resonanzfrequenz verschieben oder Verluste verursachen. Es ist ratsam, die Antenne so frei wie möglich zu montieren.
Wie reinigt man eine Magnetic Loop Antenne?
Die Reinigung ist in der Regel unkompliziert. Mit einem feuchten Tuch und gegebenenfalls etwas mildem Reinigungsmittel kannst du Staub und Schmutz vom Ring und dem Kondensator entfernen. Vermeide abrasive Materialien, die die Oberfläche beschädigen könnten.
Benötige ich einen speziellen Speisungspunkt für eine Magnetic Loop Antenne?
Ja, die Speisung erfolgt üblicherweise über eine kleine gekoppelte Schleife (ein kleiner Loop, der nahe am Hauptloop angebracht ist) oder über eine Ladekondensator-Anordnung, um die Impedanz der Antenne an das Speisekabel (meist 50 Ohm Koaxialkabel) anzupassen.
Ist eine Magnetic Loop Antenne für den Dauerbetrieb geeignet?
Mit den richtigen Komponenten, insbesondere einem Hochspannungs- und Hochstrom-fähigen Kondensator, ist eine Magnetic Loop Antenne auch für den Dauerbetrieb ausgelegt. Bei sehr hoher Sendeleistung ist jedoch auf ausreichende Kühlung und Belastbarkeit der Komponenten zu achten.
Was sind die Hauptunterschiede zu einer „normalen“ KW-Antenne?
Der Hauptunterschied liegt in der Größe und dem Strahlungsmechanismus. Eine Magnetic Loop strahlt primär über das magnetische Feld und ist dadurch unempfindlicher gegenüber Nahfeld-Störsignalen. Sie ist zudem deutlich kompakter als viele andere KW-Antennenformen.
| Aspekt | Magnetic Loop Antenne | Vergleichsweise Dipol/Langdraht | Vergleichsweise Vertikalantenne |
|---|---|---|---|
| Platzbedarf | Sehr gering | Hoch (je nach Band) | Mittel bis hoch (je nach Band und Aufbau) |
| Effizienz (typisch auf KW) | Gut bis sehr gut (abhängig von Größe & Konstruktion) | Sehr gut | Gut bis sehr gut (abhängig von Aufbau und Erdung) |
| Störunterdrückung (Nahfeld) | Sehr gut | Mittel | Variabel, oft stärker betroffen |
| Abstimmung | Erfordert präzise Abstimmung auf jeden Frequenzpunkt/Band | Oft breitbandiger, weniger kritisch für einige Bänder | Erfordert Abstimmung (meist über Top-Load/Basis) |
| Montageort-Flexibilität | Hoch (Balkon, Dach, Innenraum) | Eingeschränkt durch Längenanforderungen | Benötigt oft freien Raum um die Basis herum |
| Konstruktionsaufwand | Kann komplex sein (Kondensatorwahl, mechanischer Aufbau) | Relativ einfach | Kann komplex sein (Erdungsystem, Top-Load) |
