Entdecke die Faszination des Amateurfunks mit dem Malahit ATU-100 EXT DIY Kit – Deinem Schlüssel zu optimaler Antennenanpassung und unvergesslichen Funkerlebnissen! Dieses Bausatzprojekt ist mehr als nur Elektronik; es ist eine Reise in die Welt der Hochfrequenztechnik, die Dein Wissen erweitert und Deine Fähigkeiten auf ein neues Level hebt. Mit dem ATU-100 EXT erwirbst Du nicht nur einen automatischen Antennentuner, sondern auch das Know-how, ihn selbst zu bauen und zu verstehen.
Malahit ATU-100 EXT: Dein Tor zur perfekten Antennenanpassung
Bist Du bereit, Deine Amateurfunkstation auf das nächste Level zu heben? Der Malahit ATU-100 EXT ist ein automatischer Antennentuner, der speziell für Funkamateure entwickelt wurde, die Wert auf Leistung, Präzision und ein tiefes Verständnis der Funktechnik legen. Dieser Bausatz bietet Dir die Möglichkeit, einen leistungsstarken Antennentuner selbst zu bauen, der Deine Antenne optimal an Deinen Transceiver anpasst und somit für maximale Sendeleistung und Empfangsempfindlichkeit sorgt.
Der ATU-100 EXT deckt einen Frequenzbereich von 1.8 bis 50 MHz ab und ist somit für eine Vielzahl von Amateurfunkbändern geeignet. Die automatische Anpassung erfolgt schnell und präzise, sodass Du Dich voll und ganz auf das Funkgeschehen konzentrieren kannst. Mit dem integrierten 0,96 Zoll OLED-Display hast Du alle wichtigen Informationen stets im Blick.
Warum ein DIY Kit? Die Vorteile des Selberbauens

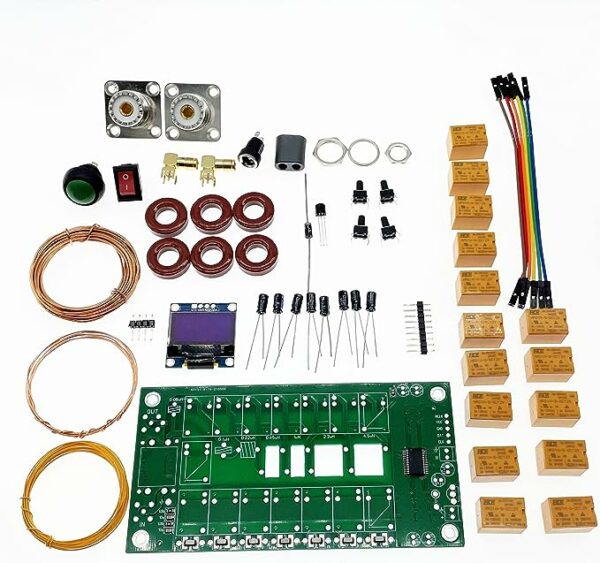

Der Malahit ATU-100 EXT wird als DIY Kit geliefert, was bedeutet, dass Du ihn selbst zusammenbauen musst. Aber keine Sorge, auch wenn Du noch nicht viel Erfahrung mit Elektronik hast, ist dieser Bausatz dank der klaren Anleitung und der bereits SMD-bestückten Platine gut zu bewältigen. Der Clou ist, dass die SMT- und Chip-Bauteile bereits verlötet sind, was den Zusammenbau erheblich vereinfacht und Dir ermöglicht, Dich auf die wesentlichen Schritte zu konzentrieren.
Die Vorteile des Selberbauens liegen auf der Hand:
- Lerneffekt: Du erhältst ein tiefes Verständnis für die Funktionsweise eines automatischen Antennentuners.
- Kontrolle: Du hast die volle Kontrolle über den Zusammenbau und kannst sicherstellen, dass alles korrekt verbaut ist.
- Individualisierung: Du kannst den Antennentuner nach Deinen eigenen Vorstellungen anpassen und erweitern.
- Stolz: Es ist ein unbeschreibliches Gefühl, ein Gerät selbst gebaut zu haben und es dann erfolgreich in Betrieb zu nehmen.
Darüber hinaus sparst Du Geld im Vergleich zum Kauf eines fertig montierten Geräts. Der Malahit ATU-100 EXT DIY Kit ist somit eine lohnende Investition in Deine Amateurfunk-Ausstattung und Dein technisches Know-how.
Technische Details, die begeistern
Der Malahit ATU-100 EXT überzeugt nicht nur durch seine einfache Handhabung und den Lerneffekt, sondern auch durch seine beeindruckenden technischen Daten:
- Frequenzbereich: 1.8 – 50 MHz
- Leistungsbereich: 1 – 100 Watt PEP
- Minimale Leistung für Tuning: 1 Watt
- Ideale Leistung für Tuning: 5 – 15 Watt
- Genauigkeit der Leistungsanzeige: 10%
- Maximale Induktivität: 8.5 uH
- Maximale Kapazität: 1870 pF
- Firmware Version: 3.2 (bereits programmiert)
- Display: 0.96 Zoll OLED
- Stromversorgung: 10 – 15 V DC
- Abmessungen: Kompakte Bauweise für einfache Integration in Deine Funkstation
Die Firmware Version 3.2 ist bereits auf dem Mikrocontroller vorprogrammiert, sodass Du Dich nicht um die Programmierung kümmern musst. Das spart Zeit und Nerven und ermöglicht Dir, Dich direkt auf den Zusammenbau des Bausatzes zu konzentrieren.
N7DDC Design: Qualität, auf die Du Dich verlassen kannst
Der Malahit ATU-100 EXT basiert auf dem bewährten Design von N7DDC, einem renommierten Entwickler im Bereich der Amateurfunktechnik. N7DDC steht für Qualität, Innovation und Zuverlässigkeit. Du kannst also sicher sein, dass Du mit diesem Bausatz ein ausgereiftes und durchdachtes Produkt erwirbst.
Das Design von N7DDC zeichnet sich durch folgende Merkmale aus:
- Effizienz: Optimale Anpassung der Antenne für maximale Sendeleistung
- Robustheit: Langlebige Komponenten für einen zuverlässigen Betrieb
- Benutzerfreundlichkeit: Einfache Bedienung und übersichtliche Anzeige
Mit dem Malahit ATU-100 EXT profitierst Du von der langjährigen Erfahrung und dem Know-how von N7DDC.
Schritt für Schritt zum eigenen Antennentuner
Der Zusammenbau des Malahit ATU-100 EXT ist dank der detaillierten Anleitung und der bereits SMD-bestückten Platine auch für Anfänger gut zu bewältigen. Die Anleitung führt Dich Schritt für Schritt durch den Zusammenbau und erklärt jeden einzelnen Schritt detailliert.
Folgende Werkzeuge und Materialien benötigst Du für den Zusammenbau:
- Lötkolben
- Lötzinn
- Seitenschneider
- Schraubendreher
- Multimeter (optional)
- Gehäuse (optional)
Tipp: Nimm Dir Zeit und arbeite sorgfältig. Eine saubere Verarbeitung ist entscheidend für die spätere Funktion des Antennentuners. Viele Funkamateure bauen den Tuner in ein passendes Gehäuse ein, um ihn vor äußeren Einflüssen zu schützen und ihm ein professionelles Aussehen zu verleihen.
Das 7×7 L-C Netzwerk: Flexibilität für jede Antenne
Das Herzstück des Malahit ATU-100 EXT ist das 7×7 L-C Netzwerk. Dieses Netzwerk ermöglicht eine präzise Anpassung der Antenne an den Transceiver, unabhängig von der Impedanz der Antenne. Das 7×7 L-C Netzwerk besteht aus sieben Spulen (Induktivitäten) und sieben Kondensatoren (Kapazitäten), die in verschiedenen Kombinationen geschaltet werden können, um die optimale Anpassung zu erreichen.
Die Vorteile des 7×7 L-C Netzwerks:
- Hohe Anpassungsfähigkeit: Geeignet für eine Vielzahl von Antennen und Frequenzen
- Präzision: Exakte Anpassung für maximale Sendeleistung
- Flexibilität: Anpassung an unterschiedliche Betriebsbedingungen
Mit dem 7×7 L-C Netzwerk bist Du bestens gerüstet, um Deine Antenne optimal an Deinen Transceiver anzupassen und das Beste aus Deiner Funkstation herauszuholen.
Optimale Leistung für unvergessliche Funkerlebnisse
Der Malahit ATU-100 EXT ist mehr als nur ein technisches Gerät. Er ist Dein Schlüssel zu unvergesslichen Funkerlebnissen. Stell Dir vor, Du sitzt an Deiner Funkstation, die Antenne ist perfekt angepasst, und Du erreichst Stationen in aller Welt mit klarer und deutlicher Stimme. Mit dem Malahit ATU-100 EXT wird dieser Traum Wirklichkeit.
Erlebe die Freude am Amateurfunk in einer neuen Dimension:
- Größere Reichweite: Sende weiter und empfange schwächere Signale.
- Klarere Verbindungen: Weniger Störungen und eine bessere Verständlichkeit.
- Mehr Spaß am Hobby: Optimale Leistung für unvergessliche Funkerlebnisse.
Warte nicht länger und bestelle noch heute Deinen Malahit ATU-100 EXT DIY Kit. Starte Dein Abenteuer in die Welt der automatischen Antennenanpassung und erlebe die Faszination des Amateurfunks in einer neuen Dimension!
FAQ – Häufig gestellte Fragen zum Malahit ATU-100 EXT DIY Kit
Ist der Bausatz für Anfänger geeignet?
Ja, der Malahit ATU-100 EXT DIY Kit ist auch für Anfänger geeignet, da die SMT- und Chip-Bauteile bereits verlötet sind. Eine detaillierte Anleitung führt Dich Schritt für Schritt durch den Zusammenbau. Grundkenntnisse im Löten sind jedoch von Vorteil.
Welche Werkzeuge benötige ich für den Zusammenbau?
Du benötigst einen Lötkolben, Lötzinn, einen Seitenschneider, einen Schraubendreher und eventuell ein Multimeter zur Überprüfung. Ein Gehäuse ist optional, aber empfehlenswert, um den Antennentuner vor äußeren Einflüssen zu schützen.
Welche Antennen kann ich mit dem ATU-100 EXT anpassen?
Der ATU-100 EXT ist für eine Vielzahl von Antennen geeignet, darunter Drahtantennen, Dipole, Vertikalantennen und Yagis. Dank des 7×7 L-C Netzwerks kann der Antennentuner auch Antennen mit hoher oder niedriger Impedanz anpassen.
Was bedeutet die Firmware Version 3.2?
Die Firmware Version 3.2 ist die Software, die auf dem Mikrocontroller des ATU-100 EXT läuft und die automatische Anpassung der Antenne steuert. Die Version 3.2 enthält Verbesserungen und Fehlerbehebungen gegenüber früheren Versionen. Die Firmware ist bereits auf dem Mikrocontroller vorprogrammiert, sodass Du Dich nicht um die Programmierung kümmern musst.
Kann ich die Firmware aktualisieren?
Ja, die Firmware kann aktualisiert werden. Informationen dazu findest du online in einschlägigen Foren und Gruppen für Funkamateure.
Was bedeutet N7DDC Design?
N7DDC ist ein bekannter Entwickler im Bereich der Amateurfunktechnik. Das N7DDC Design steht für Qualität, Innovation und Zuverlässigkeit. Der Malahit ATU-100 EXT basiert auf einem bewährten Design von N7DDC und profitiert von dessen langjähriger Erfahrung und Know-how.
Was ist das 7×7 L-C Netzwerk?
Das 7×7 L-C Netzwerk ist das Herzstück des ATU-100 EXT und besteht aus sieben Spulen (Induktivitäten) und sieben Kondensatoren (Kapazitäten). Dieses Netzwerk ermöglicht eine präzise Anpassung der Antenne an den Transceiver, unabhängig von der Impedanz der Antenne.
Wie funktioniert die automatische Anpassung?
Der ATU-100 EXT misst die Impedanz der Antenne und passt automatisch die Induktivitäten und Kapazitäten des 7×7 L-C Netzwerks an, um die Impedanz der Antenne an die Impedanz des Transceivers anzupassen. Dieser Vorgang erfolgt schnell und präzise, sodass Du Dich voll und ganz auf das Funkgeschehen konzentrieren kannst.
Was bedeutet PEP?
PEP steht für Peak Envelope Power und ist ein Maß für die maximale Sendeleistung eines Transmitters. Der ATU-100 EXT kann Leistungen bis zu 100 Watt PEP verarbeiten.
Wo finde ich weitere Informationen und Unterstützung?
Im Internet gibt es zahlreiche Foren und Gruppen für Funkamateure, in denen Du Dich über den Malahit ATU-100 EXT austauschen und Unterstützung finden kannst. Auch auf YouTube findest Du viele Videos, die den Zusammenbau und die Bedienung des Antennentuners zeigen.
